很多人對示波記錄儀的印象，還停留在“長時間記錄波形”上。但真正的挑戰在于后續的數據處理與分析，尤其面對長周期、多通道的復雜測試場景，更考驗儀器的能力。

前兩篇文章介紹了ZDL系列示波記錄儀的八大基礎功能（點擊回顧）與四大高級分析功能（點擊回顧）?；A(chǔ)功能解決“采得到、記得下”的問題，高級分析功能則將實時運算與分析能力前移至儀器端。

在科研院所、高端制造和大型自動化產線等應用中，測試對象更復雜、記錄周期更長、數據關系也更難快速看清。僅靠采集、存儲和基礎分析，難以滿足更多的測試與驗證需求。面向這類場景，ZDL6000旗艦版進一步擴展了數據分析與測試協同能力。

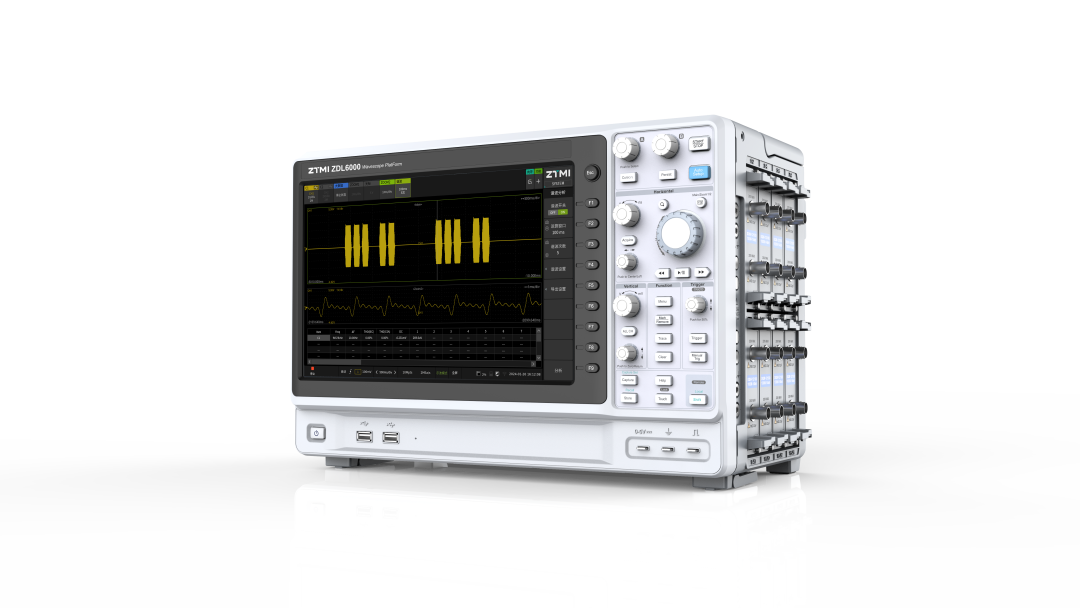

圖1 ?ZDL6000旗艦版示波記錄儀

一、實時事件

長時間記錄時，偶發異常通常一閃而過，傳統觸發方式又容易因死區漏掉關鍵信號。

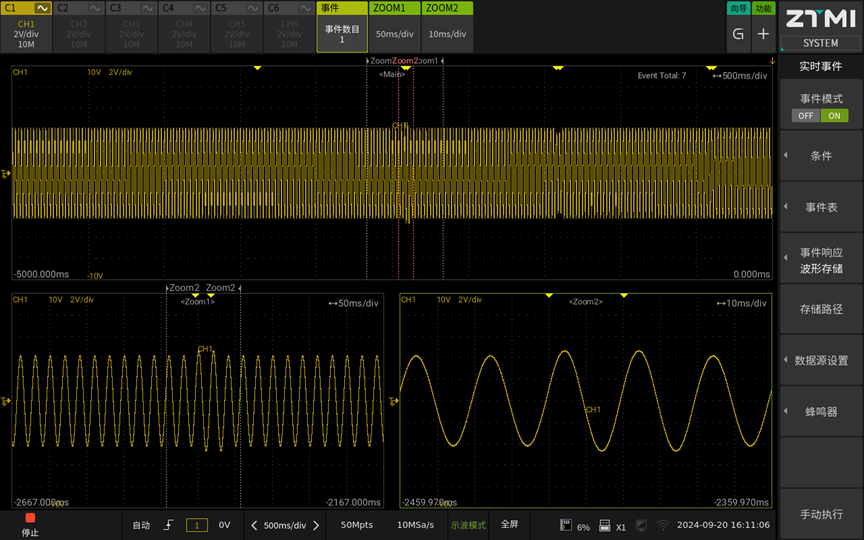

實時事件功能可在波形滾動模式下對波形進行無死區實時判定，滿足設定條件時，自動標記并保存觸發點前后波形，便于后續定位與回溯，同時減少無效數據存儲。實時事件支持9種事件模式，可靈活適配不同異常類型的捕捉需求。

圖2 實時事件功能

二、實時分析

實時分析可在滾動模式下持續完成波形測量與分析，以自動化測量替代重復性的人工觀測，提升長時間測試效率，包含波形時序分析、波形趨勢分析和波形諧波分析。

波形時序分析

在多控制器協同工作的系統中，各路信號的先后關系直接影響系統運行，多通道條件下的人工比對往往費時費力。

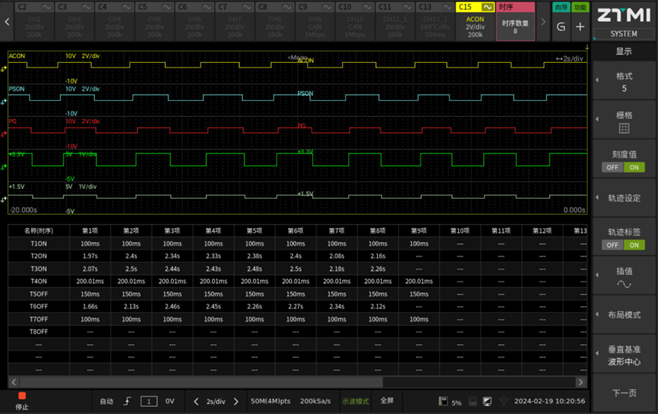

波形時序分析支持最高128路信號時間差測量，時間同步精度小于100ns，可在滾動模式下持續自動分析并實時給出結果，更快完成多路信號時序驗證。

圖3 波形時序分析功能

波形趨勢分析

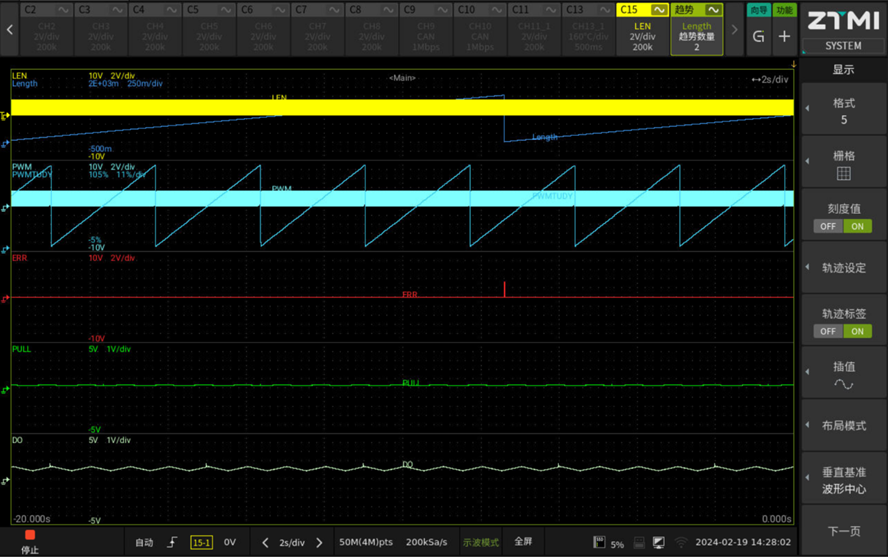

支持對周期、周期數、頻率、功率、平均值、有效值、占空比、能耗等參數進行長周期趨勢統計，記錄周期可達數百天，并自動生成趨勢曲線，適配儲能電站運行監測、設備老化壽命評估等場景。

圖4 波形趨勢分析功能

波形諧波分析

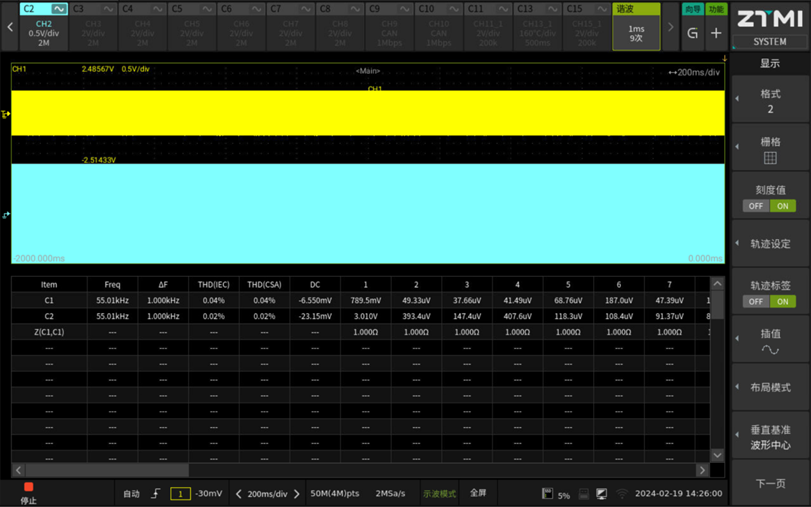

支持最高50次諧波實時分析，運算周期可在1ms～100ms之間設置，并可分析信號的電壓、電流、阻抗等諧波結果，便于快速評估設備的諧波特性及電能質量表現。

圖5 波形諧波分析功能

三、波形對比

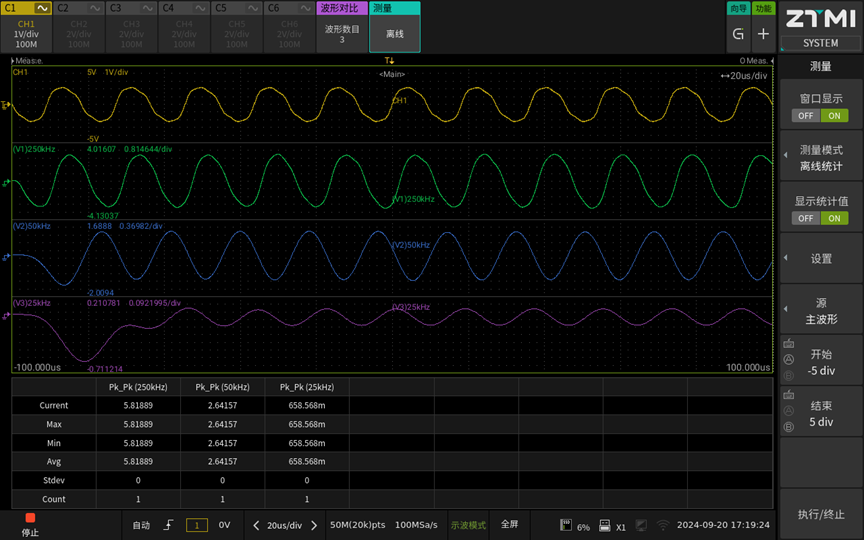

波形對比功能支持將當前屏幕波形保存至對比庫，并在需要時調出任意已保存波形進行疊加比對，直觀呈現不同時段、不同工況下的走勢差異，適用于調試階段的多輪比對與問題溯源。

圖6 波形對比功能

四、大數據分析

面對特定標準或企業內部測試流程，測試難點往往不在采集本身，而在后續的數據處理、規則判斷和結果輸出。

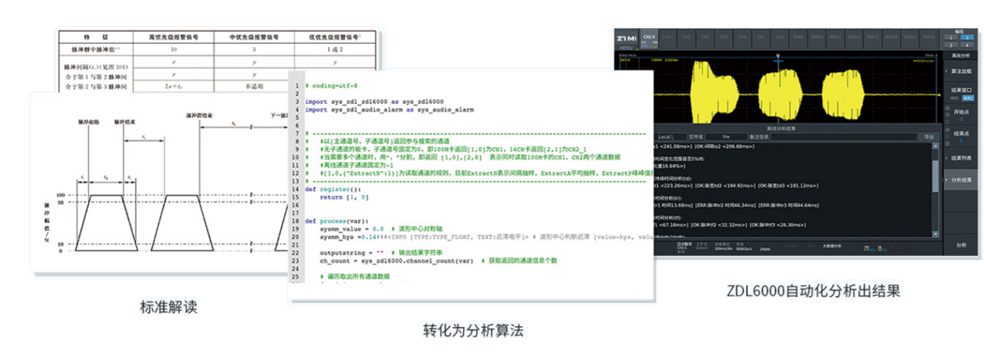

大數據分析功能面向完整測試任務，支持將對應的分析邏輯加載至儀器，由儀器按預設規則自動完成數據處理、特征識別、結果分析與判定輸出，將原本依賴人工和上位機的處理過程前移到儀器端，更適合標準明確、步驟固定、重復度高的測試場景。

圖7 ? 大數據分析功能

柔性ATE系統集成

傳統ATE系統通常與被測產品綁定，更換產品后，原有設備和軟件難以復用。

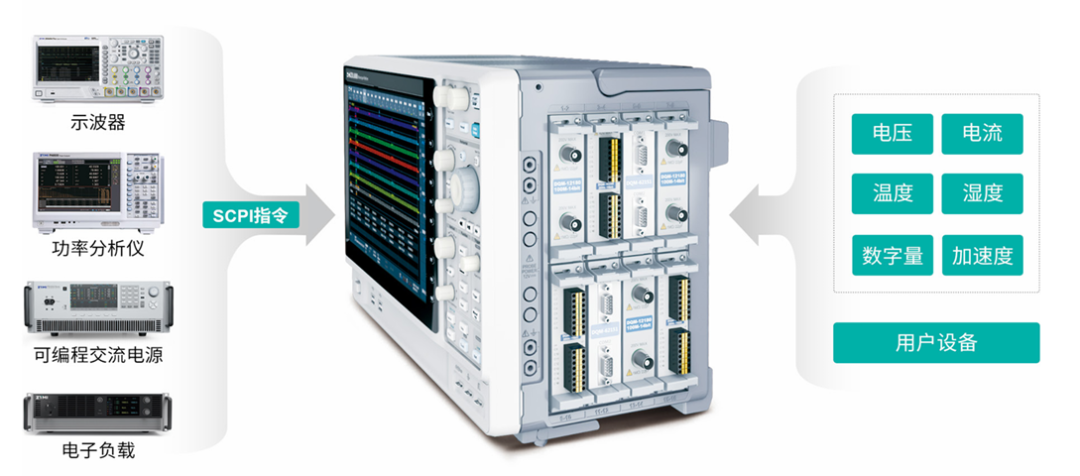

ZDL6000可通過SCPI指令統一管控示波器、功率分析儀、可編程交流電源、電子負載等外部儀器，并同步接入電壓、電流、溫度、濕度、數字量、加速度等多類型信號，作為測試系統的統一控制與數據匯聚平臺。

面對不同被測產品，靈活調整測試方案，提高系統復用率，降低產線切換成本。

圖8 ATE集成功能

結 語

從實時事件捕捉、時序/趨勢/諧波分析，到波形對比、大數據分析與柔性 ATE 系統集成，ZDL6000旗艦版進一步完善示波記錄儀在復雜測試任務中的分析與協同能力。在產品布局上，ZDL3000基礎版面向常規采集與記錄需求，ZDL5000專業版強化實時運算與分析能力，ZDL6000 旗艦版則更適用于科研院所、高端制造等場景下的深度分析與系統化測試需求，三者對應不同層級的應用場景與測試任務。如需了解更多技術參數或選型建議，歡迎聯系致遠儀器技術團隊。
