UPS不間斷電源的分類維度多樣，行業內對不同分類方式常存在認知誤區?，F(xiàn)整理UPS分類標準，一圖讀懂，清晰明了。

一、按動靜特性劃分

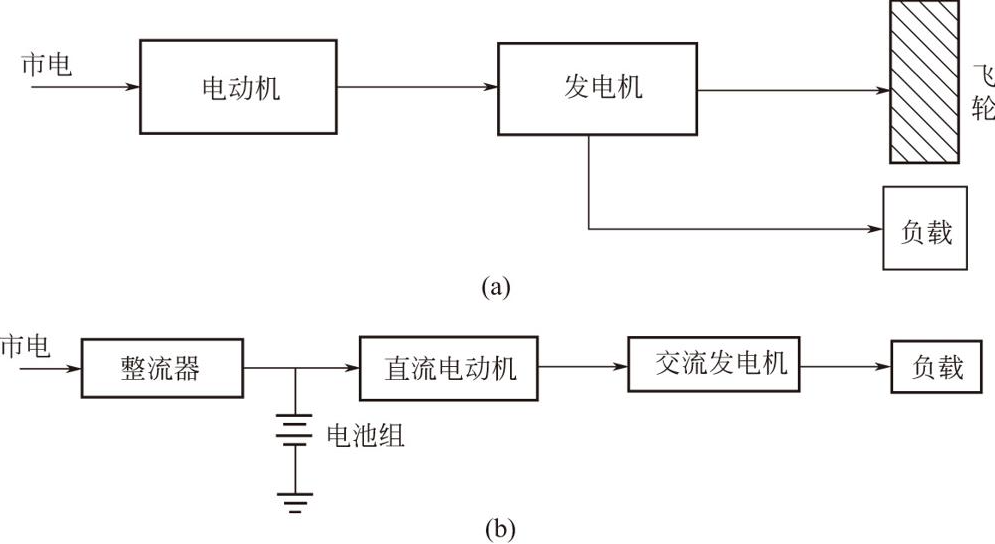

1、動態UPS：動態UPS即飛輪式UPS，是一種初期的UPS。

2、靜態UPS：靜態UPS依靠蓄電池存儲能量，通過靜止逆變器變換電能，維持負載供電的連續性。目前使用的UPS以靜態為主，下面我們來詳細介紹一下靜態UPS分類。

1. 靜態UPS的分類

按輸出電流類型：分為直流不間斷電源（DCUPS）及交流不間斷電源（ACUPS）。

1、直流不間斷電源（DCUPS）

輸出直流電，主要面向安防、·通信設備、數據中心直流供電架構、工業控制直流母線等場景。

（1）直流不間斷電源（DCUPS）的分類：

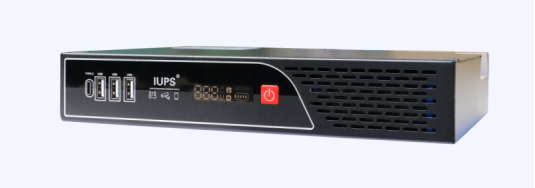

• 低壓DCUPS：常見電壓等級為5V、9V、12V、24V、48V、52V等，用于光貓路由器、監控攝像頭、交換機、錄像機、通信基站等。
• 高壓DCUPS：典型電壓為110V、240V、380V等，用于數據中心列頭柜或整機架直流母線供電等。

2、交流不間斷電源（ACUPS）

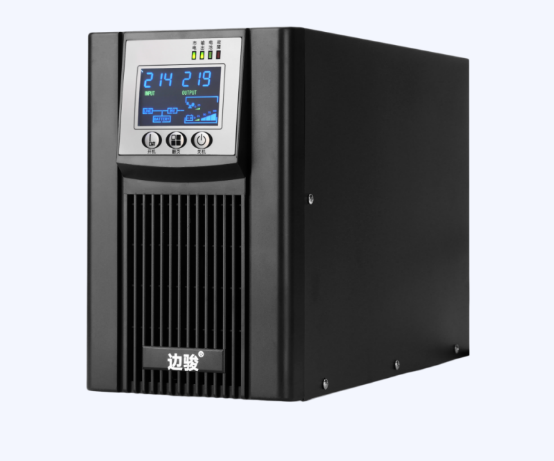

輸出交流電，適配絕大多數IT設備、工業負載及民用電器。

分類方式分為按拓撲結構分類及按設計電路工作頻率分類。

1. 按拓撲結構分類（ACUPS專屬）：

• 后備式 ACUPS：后備式ACUPS是靜態ACUPS的最初形式，以市電供電為主，主要由充電器、蓄電池、逆變器及變壓器抽頭式調壓穩壓電源四部分組成。

• 在線互動式ACUPS：在線互動式ACUPS又稱為并聯補償式ACUPS，其由一個可運行于整流狀態和逆變狀態的雙向變換器（逆變器/充電器）配以蓄電池構成。

• Delta變換式ACUPS：Delta變換式ACUPS又稱為串并聯補償式ACUPS，是一種新型的ACUPS結構形式，根據能量平衡原則進行調控。

• 雙變換在線式ACUPS：雙變換在線式ACUPS又稱為串聯調整式ACUPS，目前大容量ACUPS大多采用這種結構形式。

1. 按設計電路工作頻率分類（ACUPS專屬）：

• 工頻機 ACUPS：工頻機型ACUPS按傳統的模擬電路原理設計，由可控硅(SCR)整流器、蓄電池、IGBT逆變器、旁路和工頻升壓輸出變壓器組成。
• 高頻機 ACUPS：高頻機型ACUPS在結構上通常由IGBT高頻整流器、蓄電池、IGBT逆變器和旁路組成，IGBT可以通過控制加在其門極的驅動信號來控制其開通與關斷。

三、其他通用分類（適用于ACUPS或DCUPS）

1、按外形結構：塔式、模塊化、機架式

2、按功率等級：小功率（<3kVA）、中功率、大功率（>10kVA）

3、按輸出電壓相數：單相、三相

4、按輸入輸出相數組合：單進單出、三進單出、三進三出
