假如你常在多臺設備間切換使用外設，或需在不同網絡間安全傳輸數據，不妨看看今天的拆解：2進1出雙向USB3.0切換器——

它能讓你在兩臺電腦或其他USB主機間輕松切換使用同一USB外設，無論是傳輸文件、打印文檔還是連接其他USB周邊設備，都無需頻繁插拔線纜，大幅提升操作便利性與工作效率。

一起來看看~

PART 01外 觀 設 計

這款切換器呈正方體形狀，尺寸小巧便攜，外殼采用堅固耐用的金屬材質，正面有圓形的物理按鈕與清晰的功能指示燈，可反映當前的工作狀態。

正側面有兩個排列規整的USB口（USB B、USB A），另一側面是標識為USB OUT的接口。

PART 02內 部 拆 解

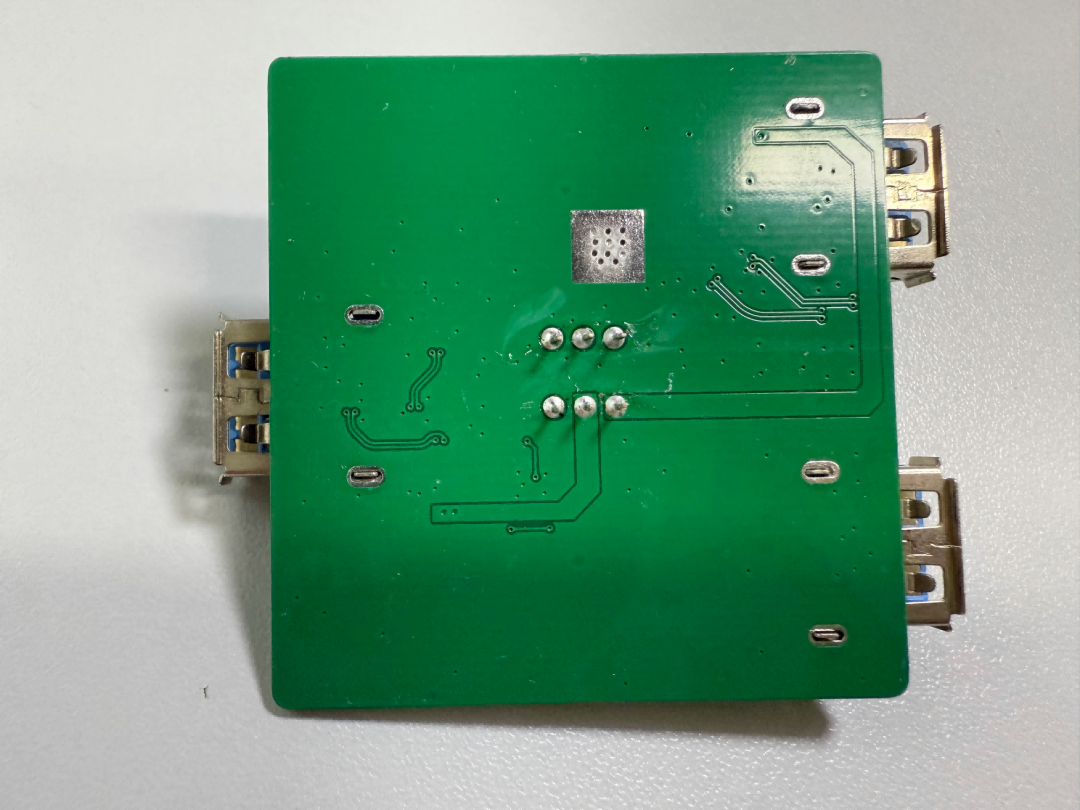

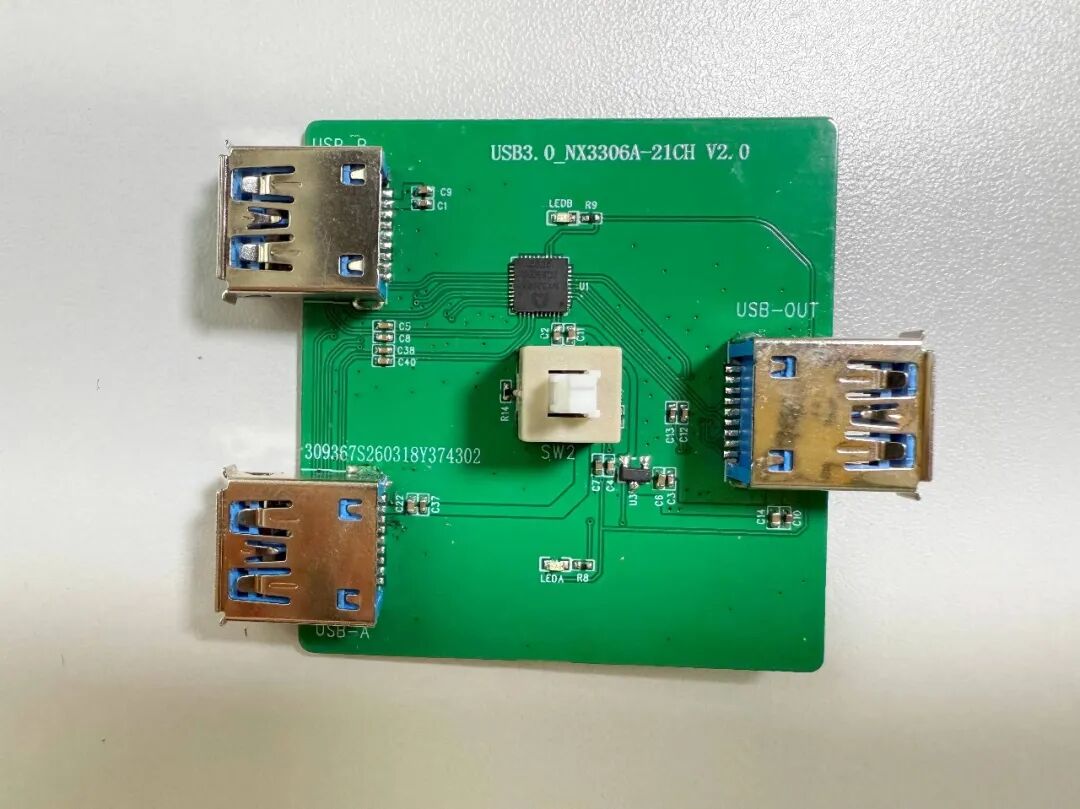

切換器拆解不難，撬開外殼即見內部單塊電路板，結構緊湊、布局規整。元器件焊接牢固且焊點圓潤飽滿，工藝水準較高。

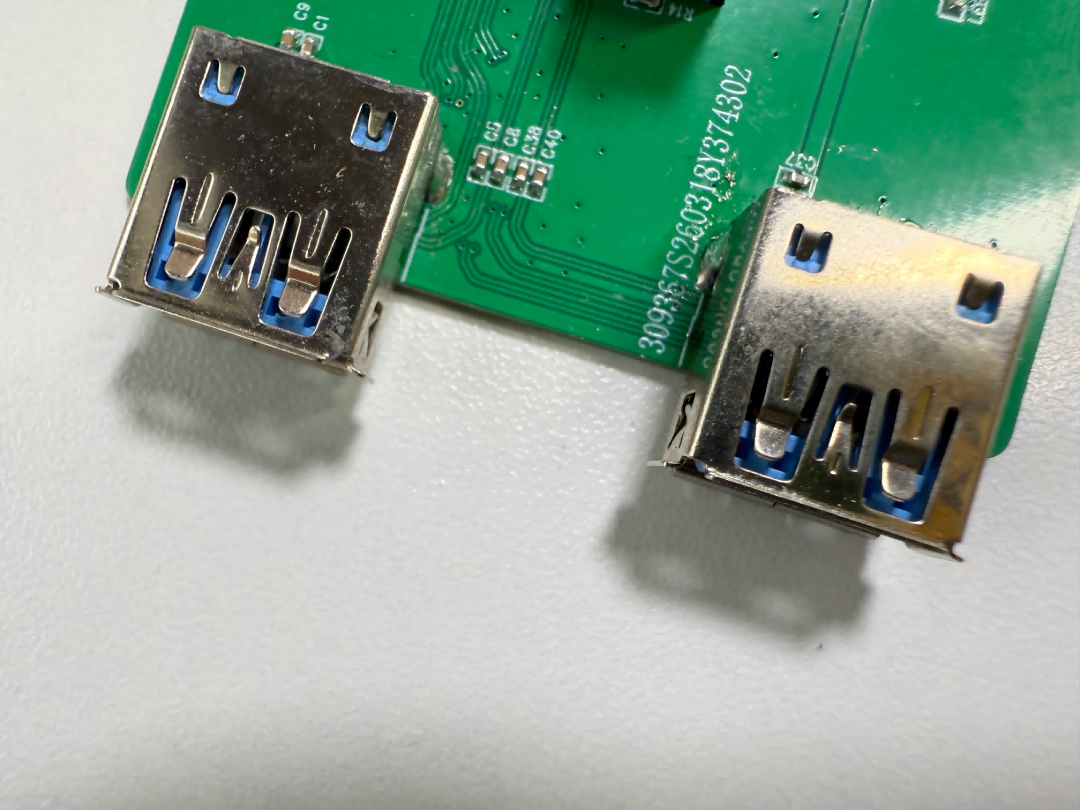

電路板左側為"USB-B"、"USB-A"兩個USB3.0接口：二進一出模式時用來分別連接兩臺電腦設備，實現共用右側連接的USB外置設備；一進二出模式下用來連接USB外置設備。

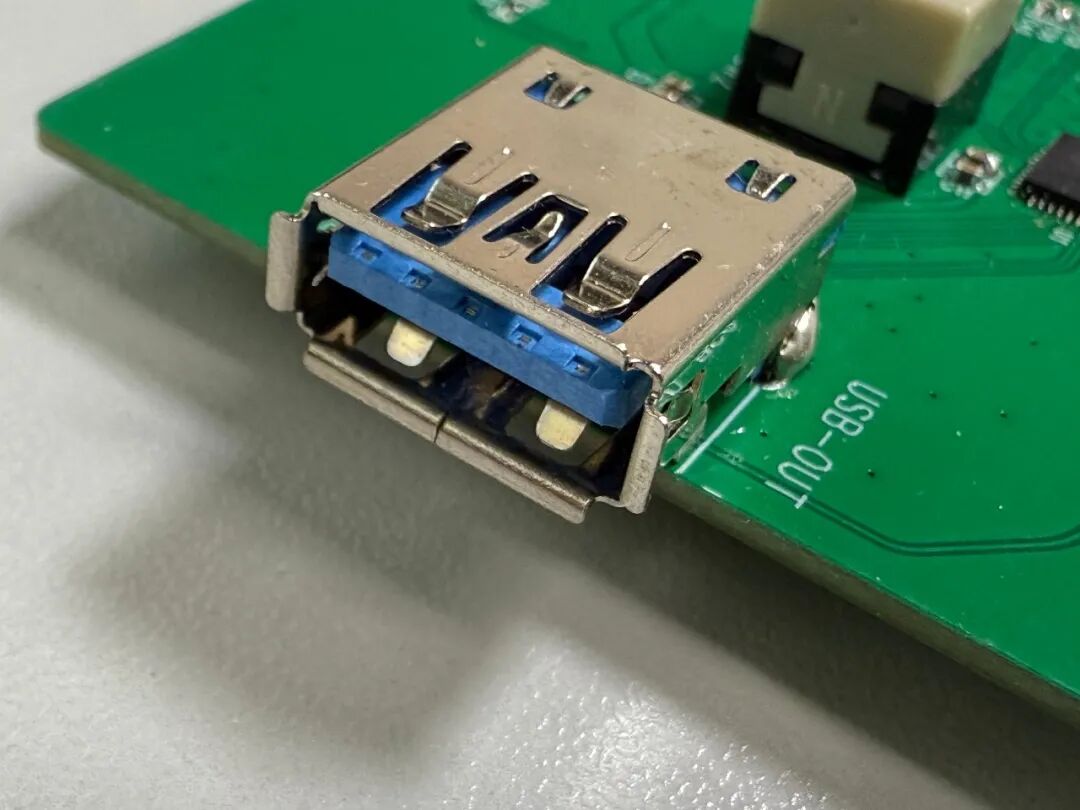

右側的"USB-OUT"接口，二進一出模式時，是外置設備接口；一進二出模式時，它則作為電腦等設備接入口，實現一臺電腦共享兩個不同的USB外置設備的需求（需注意不支持同時讀取兩個USB設備）。

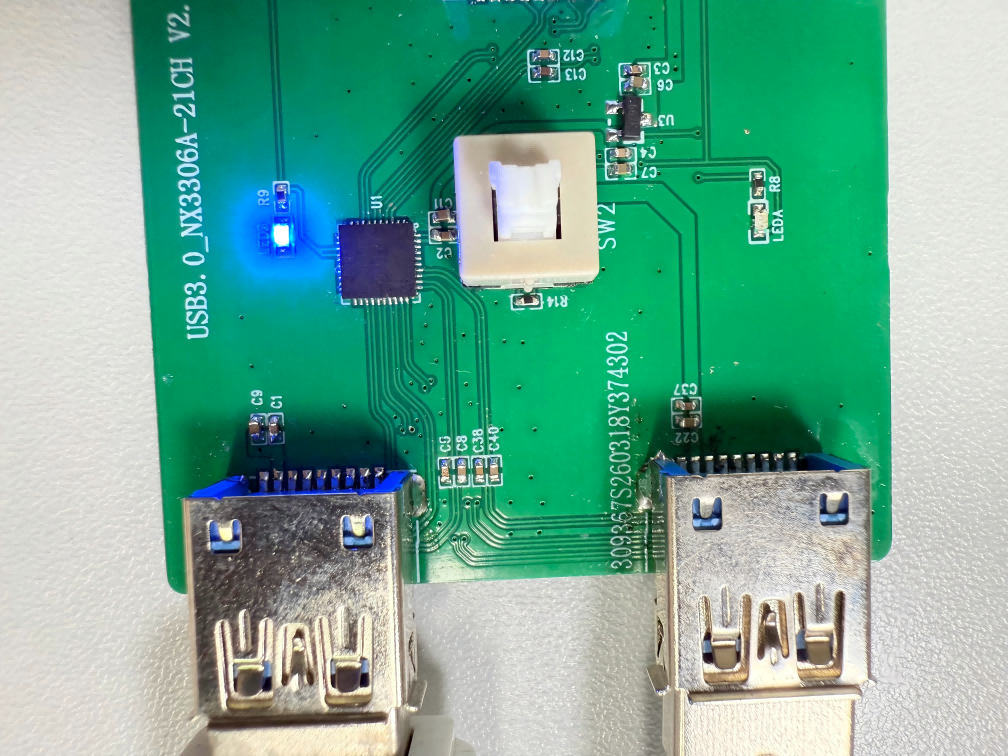

“USB-B“、”USB-A” 接口分別對應指示燈LEDB、LEDA，顯示當前切換狀態。

電路板正中央為切換器的核心，從上到下分別為主控芯片、物理切換按鈕與LDO。

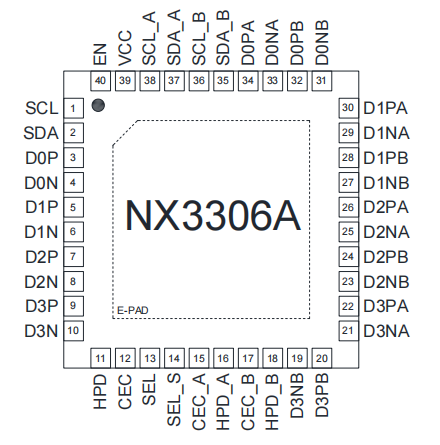

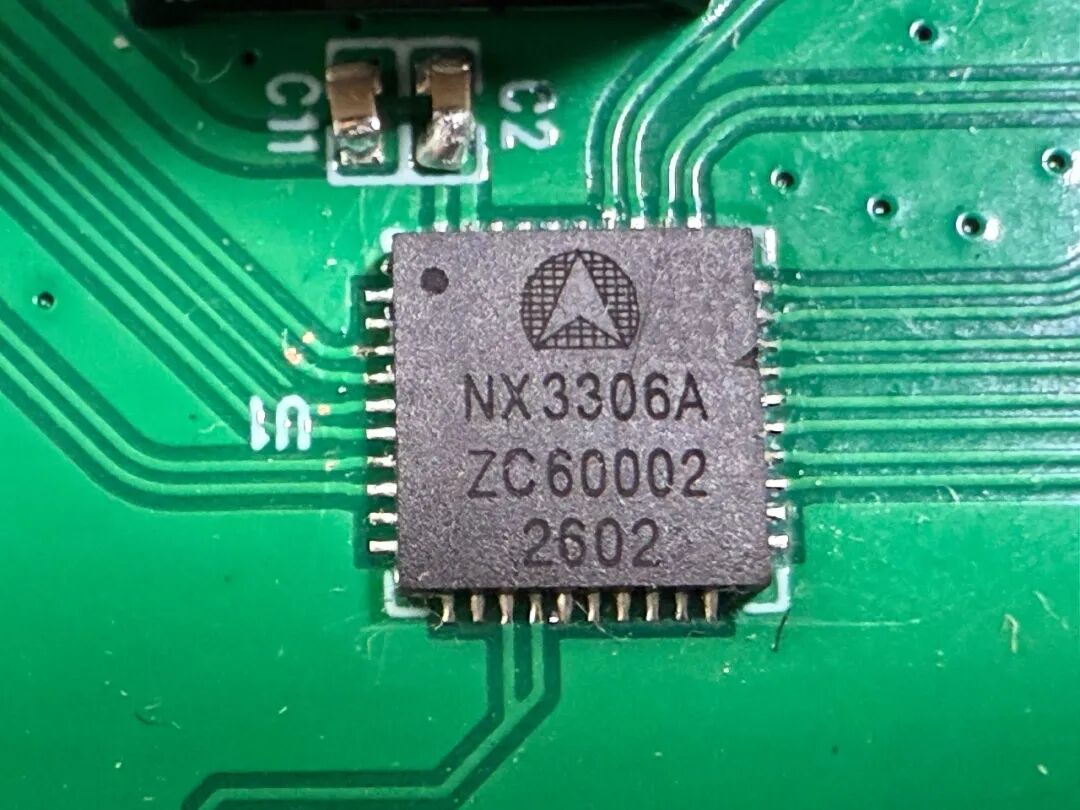

主控芯片絲印清晰，型號為NX3306A，是國產廠家納祥科技的HDMI2.0 11雙向多路復用器/解復用器，速率達8.5Gbps且抖動極低，確保USB3.0數據傳輸速率，滿足大數據快速交換需求。

來看看它的芯片特性：

① 開關類型：2:1 或 1:2

② 支持 USB3.0 標準，且向下兼容

③ 一鍵切換告別撥插

④ 隨心切換雙向共享

⑤ 支持熱撥插

⑥ 支持USB3.0打印機共享器切換

⑦ 支持分線器一分拖二

⑧ 支持二進一出雙向切換

⑨ 差分帶寬 (-3B)

● 端口 A：典型值 8.5GHz

● 端口 B：典型值 8.5GHz

⑩ 溫度范圍：-40°C 至 85°C

? 靜電放電（ESD）性能：2kV 人體放電模式

? QFN-40L (5mm*5mm*0.85mm)封裝

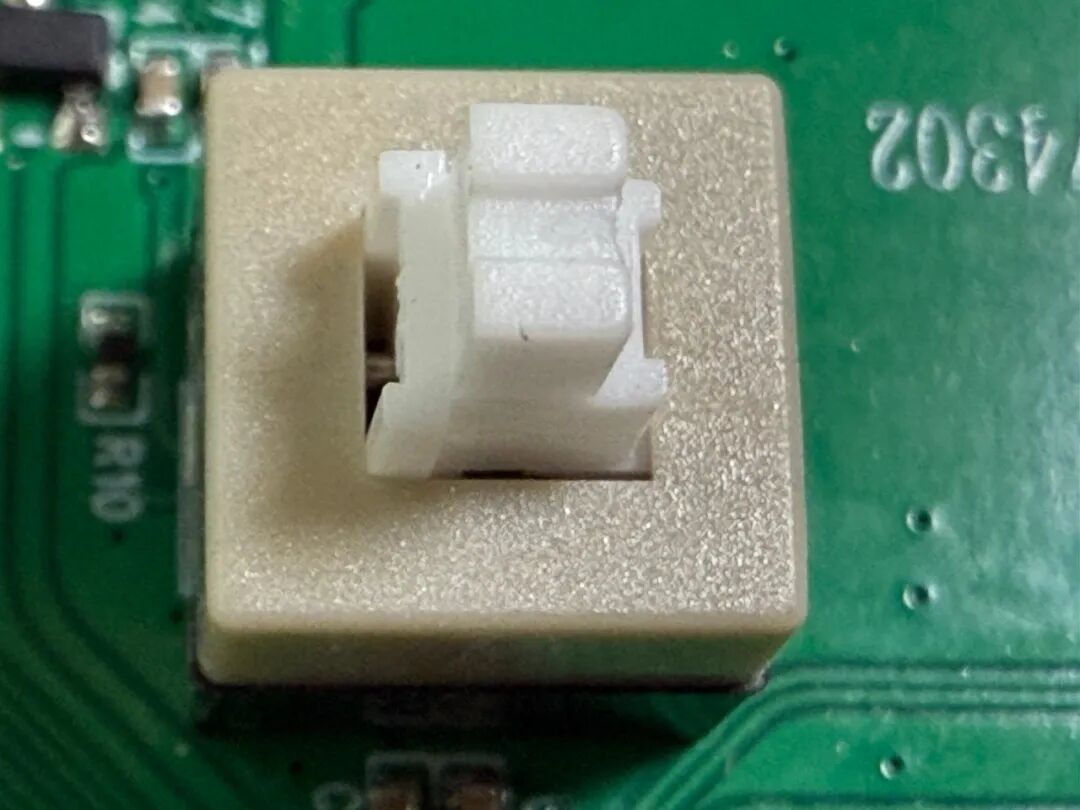

物理開關頂端呈白色，通過輕觸按壓便能切換主機信號，響應靈敏。

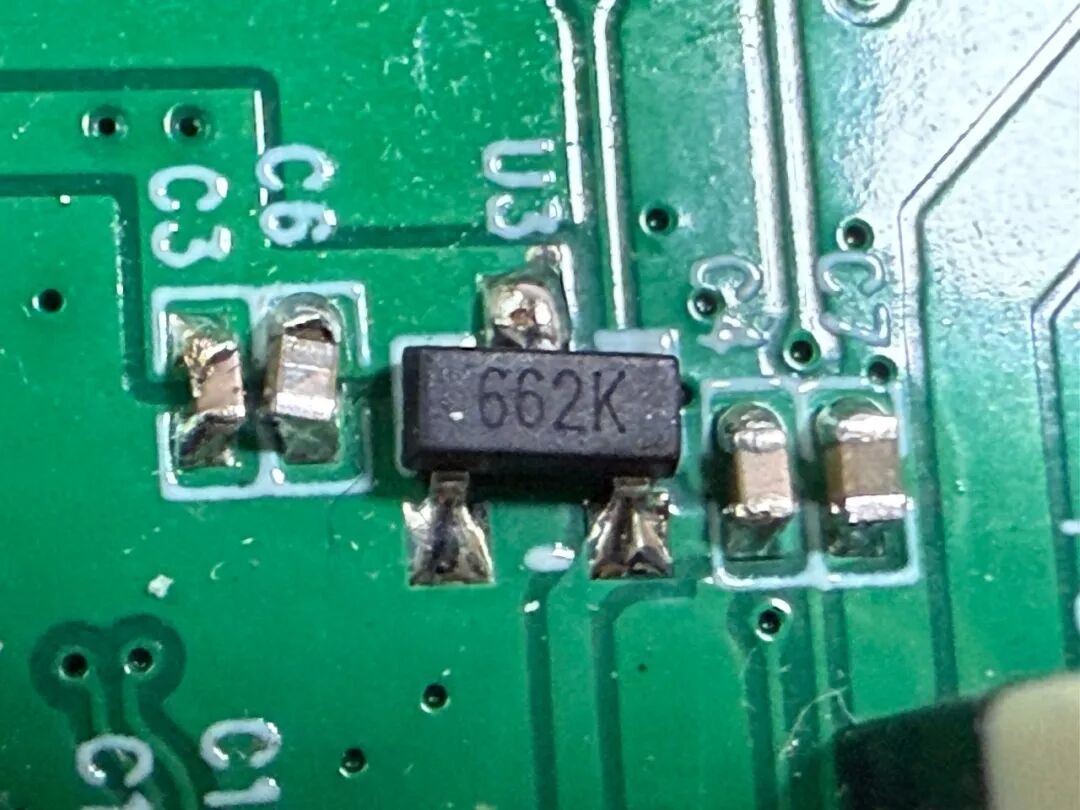

LDO的作用是負責提供穩定的 3.3V 電壓，為主控芯片供電。

PART 03拆 解 總 結

以上是這款切換器的拆解，其設計亮點為即插即用、雙模靈活切換。實測連續切換操作響應迅速，無延遲或丟包，能高效穩定切換信號，可應用臺式電腦、筆記本電腦、USB3.0監控器、USB3.0攝像頭、USB3.0 / 2.0擴展塢、USB鼠標、USB鍵盤等多設備切換。
