只有5x6mm 這顆電機驅動ICTMC2130-LA-T
集成度高的同時還扛得住2.5A峰值？

小封裝的極限挑戰：拆解TMC2130-LA如何用一塊“指甲蓋”，馴服兩相步進電機。

你有沒有盯著PCB上某個器件發過呆——明明只有一粒米大小，卻能扛住幾安培的電流，驅動一個巴掌大的電機滿速跑？

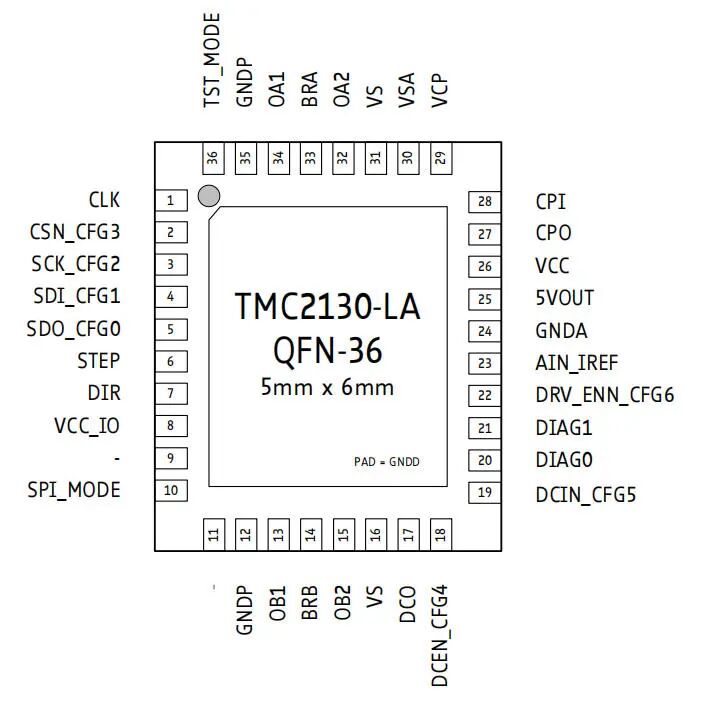

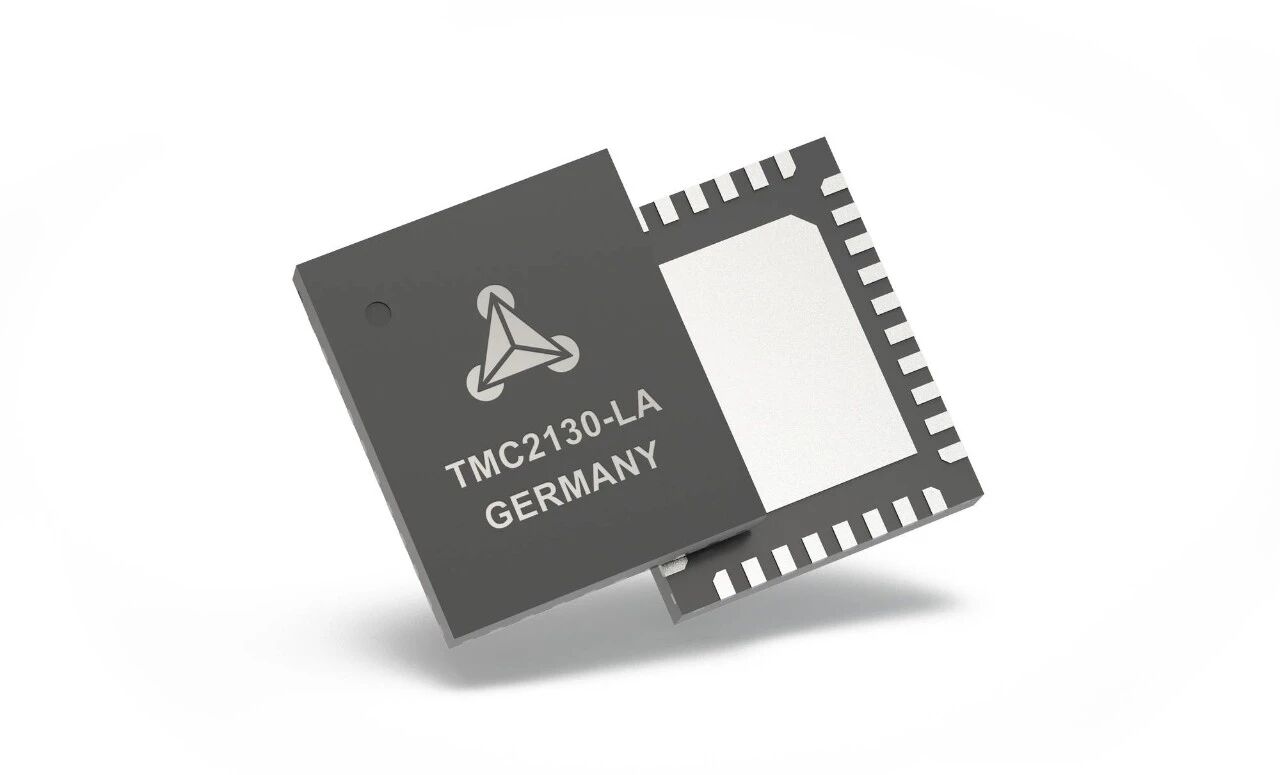

今天想和你拆解的，就是一顆在5mm × 6mm的QFN36封裝里，集成了2路全H橋、SPI接口、電流檢測、保護電路的電機驅動IC——TMC2130-LA。

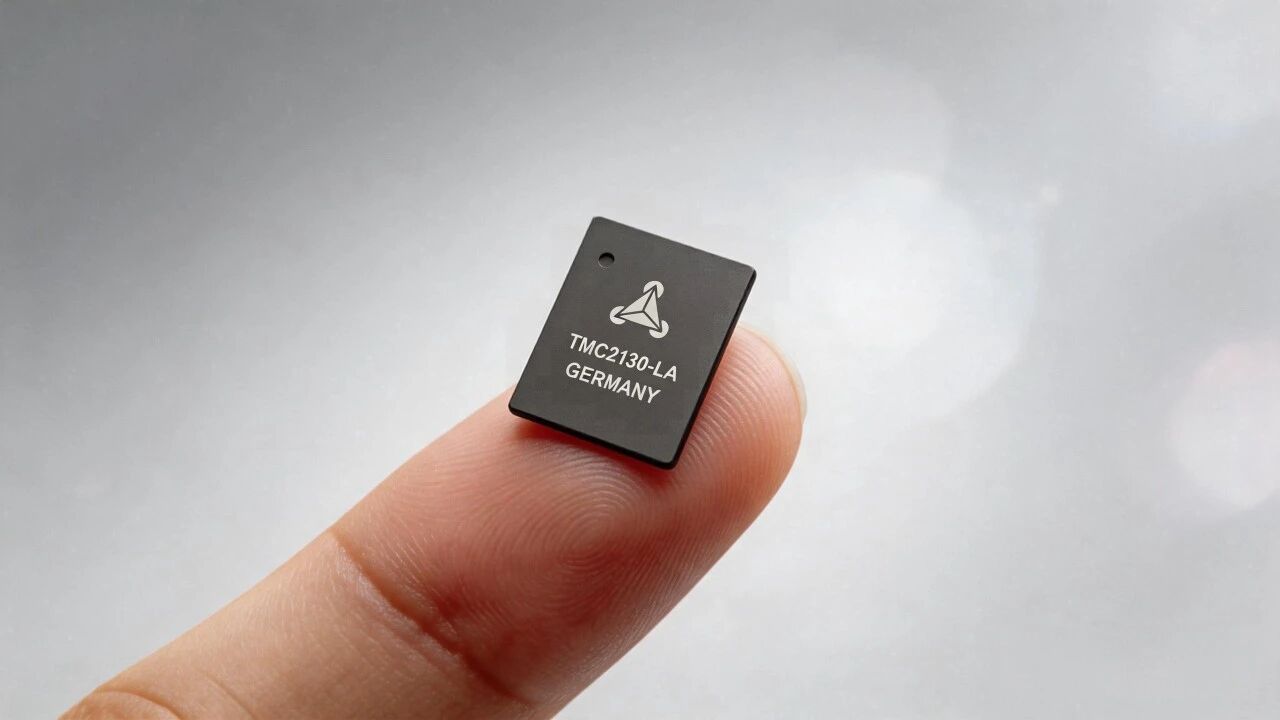

它的尺寸有多??？大概就是你大拇指指甲蓋的三分之一。但在這個方寸之間，塞進了一整套高性能兩相步進電機驅動方案。

01小封裝的“熱”難題 怎么解？

做硬件選型的人都懂一個鐵律：小封裝 = 散熱難。

在5x6mm的QFN36封裝里塞進兩路H橋，還要每相輸出1.2A RMS（峰值2.5A），熱管理是第一個繞不開的問題。

TMC2130-LA的解法有三招：

底部裸露焊盤散熱：芯片底部是一整塊散熱焊盤，直接焊接到PCB的大面積GND銅皮上。手冊推薦使用多層板（4層），并用多顆導熱過孔將熱量快速傳導到內層和底層。在典型4層板設計下，結到環境的熱阻約為24K/W。

CoolStep負載自適應：這顆芯片通過StallGuard2實時檢測電機負載。輕載時自動降低電流，最高節能75%。電流下來了，發熱自然就少了。

低RDSon設計：內置MOSFET的典型導通電阻為低邊0.4Ω、高邊0.5Ω（25℃），從源頭控制導通損耗。

所以，不是這顆芯片不怕熱，而是它的熱設計從一開始就考慮了高密度布局的需求。

022路H橋塞進5x6mm 集成度有多高？

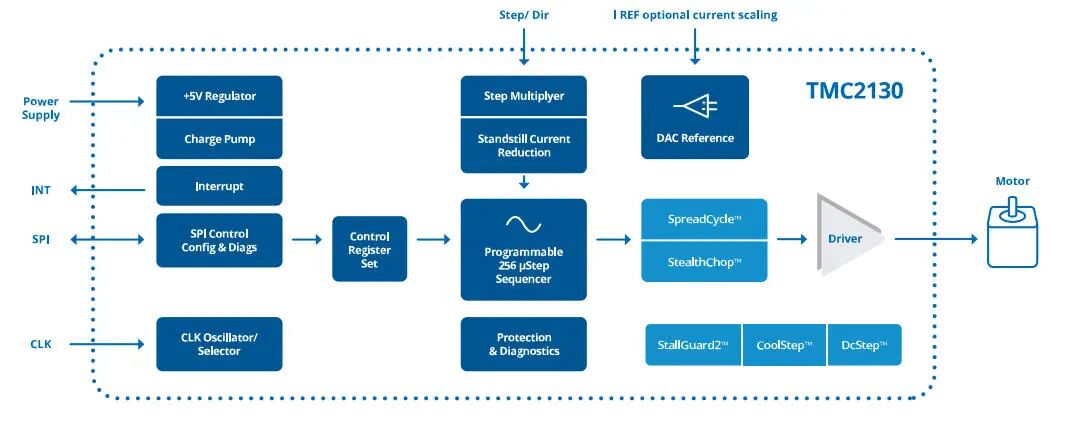

翻開TMC2130-LA的框圖，你會發現它集成的遠不止兩個H橋。

在5x6mm的封裝里，它打包了：

2路全橋MOSFET驅動器，支持1.2A RMS / 2.5A峰值

電流檢測方案，可選外部檢流電阻（精準）或內部RDSon檢測（省成本、省空間）

SPI配置接口 + Step/Dir控制，寄存器全可編程

微步控制器，最高256微步/整步

全套保護功能：過溫預警/關斷、對地短路保護、開路檢測、欠壓鎖定

這意味著，原來需要驅動芯片+預驅+MOSFET+電流采樣+保護電路的面積，現在一顆TMC2130-LA就搞定了。對于空間敏感的便攜設備來說，BOM面積和成本的壓縮是立竿見影的。

032.5A峰值 真實場景下能跑滿嗎？

這里需要嚴謹一點：1.2A RMS是持續電流，2.5A是短時峰值。

手冊明確標注，在2.0A到2.5A輸出電流范圍內，芯片結溫需要從125℃線性降額到105℃。這意味著2.5A只能在低占空比、短時脈沖條件下使用，比如加速段或瞬時過載。

對于持續高電流應用，手冊也給出了實用建議：

外加肖特基二極管（推薦30V低壓降型號），可以分擔電機續流電流，減少芯片內部二極管導通損耗，在1.2A以上效果明顯。

優化PCB散熱，如加厚內層銅、增大GND面積。

所以，2.5A這個數字是實打?qū)嵉?，但它適用于“瞬時爆發力”，而非“全程馬拉松”。

04安靜的力量：從1.2A RMS到“零噪音”

TMC2130-LA的StealthChop算法是一種電壓模式PWM控制。它不靠傳統的滯環斬波，而是根據線圈反電動勢和供電電壓，實時計算所需PWM幅度，將電流波形調得極為平滑。

帶來的實際效果是：電機靜止時完全無聲，低速時基本只有軸承滾動的聲音。

對于3D打印機、醫療輸液泵、室內安防云臺這些場景，這意味著產品可以安靜地放在桌面或床邊，而不被“滋滋”的電流聲出賣。

05給選型的一張速查表

為方便快速評估，我們把TMC2130-LA的關鍵參數成表格

寫在最后

TMC2130-LA的思路很清晰：用一塊5x6mm的封裝，把“靜音驅動、高集成度、自適應節能”打包成一站式方案。它不一定適合超10A的大功率場景，但在1.2A RMS這個級別，它能幫你把BOM做小、把噪音做低、把能效做高。

如果你正在為空間受限的步進電機方案選型，不妨將這顆芯片放進你的評估清單。
