實驗1：基本定時功能

本實驗內容適用于野火啟明6M5、啟明4M2、啟明2L1開發板。本實驗較為簡單，我們將使用AGT定時器進行定時并觸發中斷請求產生中斷，然后通過這個中斷，切換LED的電平。

28.4.1

硬件設計

本次實驗需要使用到LED燈來展示定時的效果，LED燈具體的電路講解請讀者參考本教程“實驗：使用寄存器點亮LED燈”小節的內容。

注

本實驗僅用到LED1~3當中的其中一盞。

28.4.2

軟件設計

26.4.2.1

新建工程

由于本實驗需要用到LED，也會用到串口打印提示信息，因此我們?cè)谇懊娲?a href="http://m.sdkjxy.cn/v/tag/1301/" target="_blank">通信章節的“實驗1：UART收發回顯”例程的基礎上修改程序。

對于e2studio開發環境：拷貝一份我們之前的e2s工程模板“19_UART_Receive_Send”，然后將工程文件夾重命名為“28_AGT_Basic_Timing”，最后再將它導入到我們的e2studio工作空間中。

對于Keil開發環境：拷貝一份我們之前的Keil工程模板“19_UART_Receive_Send”，然后將工程文件夾重命名為“28_AGT_Basic_Timing”，并進入該文件夾里面雙擊Keil工程文件，打開該工程。

工程新建好之后，在工程根目錄的“src”文件夾下面新建“agt”文件夾，再進入“agt”文件夾里面新建源文件和頭文件：“bsp_agt_timing.c”和“bsp_agt_timing.h”。工程文件結構如下。

列表1：文件結構

左右滑動查看完整內容

28_AGT_Basic_Timing
├─ ......
└─src
├─ led
│ ├─ bsp_led.c
│ └─ bsp_led.h
├─ debug_uart
│ ├─ bsp_debug_uart.c
│ └─ bsp_debug_uart.h
├─ agt
│ ├─ bsp_agt_timing.c
│ └─ bsp_agt_timing.h
└─ hal_entry.c

26.4.2.2

FSP配置

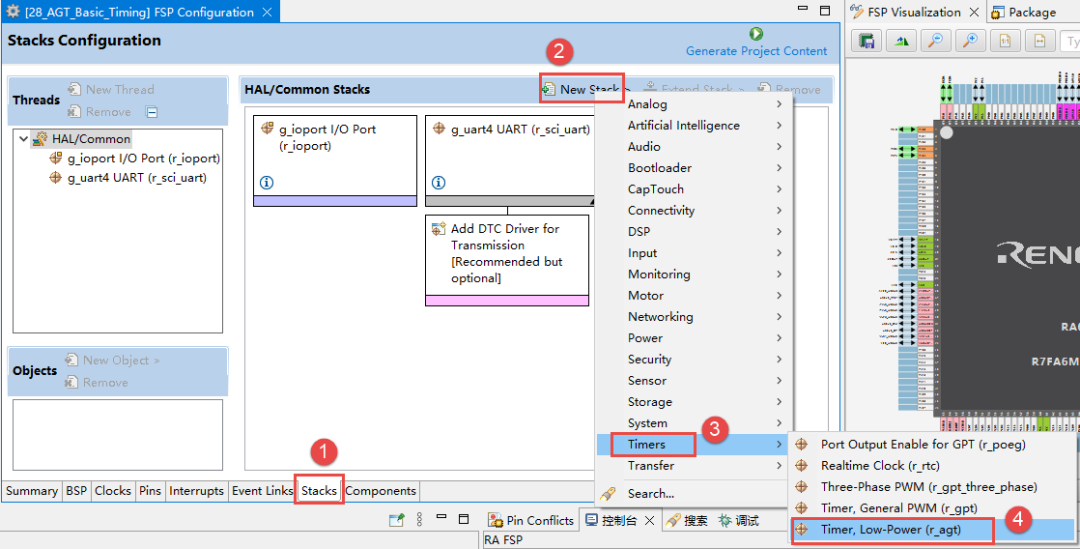

首先打開FSP配置界面，在Stacks中加入AGT，如下圖所示。

點擊可查看大圖

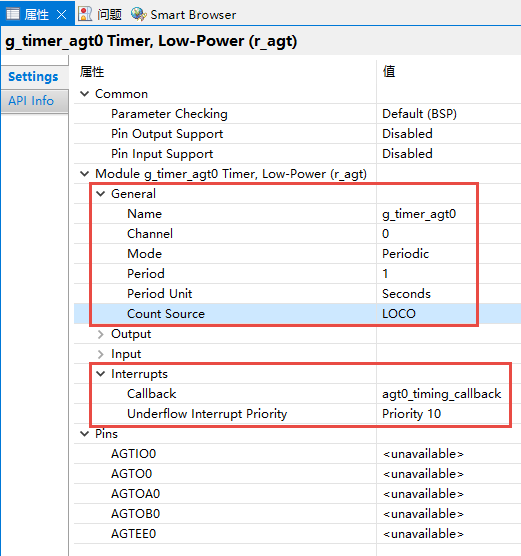

我們使用AGT0來實現定時和觸發中斷功能，需要修改的只有“General”和“Interrupts”部分，其他按照默認即可。AGT模塊的FSP配置屬性如下圖所示：

點擊可查看大圖

注

這里的計數源（Count Source）時鐘需要更改為LOCO或者SUBCLOCK（兩者的時鐘頻率都是32.768KHz），這是因?yàn)槿绻J(rèn)用PCLKB，它的時鐘頻率很高——50MHz（作為AGT計數源可設置最高8分頻），而AGT計數器僅為16位，最高計數2的16次方，即65536，通過如下計算可以知道，這種情況下AGT定時器無法定時到足夠的1秒鐘。

? 當使用50MHz的PCLKB計數源時，AGT最大可定時時間為：65536 * (1 / (50/8)) =10485.76 us=10.48576ms。

? 10.48576毫秒遠小于1秒，因此使用PCLKB=50MHz / 8分頻作為時鐘源的情況下AGT無法實現定時1秒。

對此的解決方法就是降低PCLKB的時鐘頻率，或者干脆直接換用另一個時鐘頻率較低的計數源：LOCO或者SUBCLOCK。實際上還有另一個方法是定時器僅定時1毫秒產生中斷，然后在中斷里用程序計數1000次即1秒，但是CPU頻繁地進入中斷是有可能會影響應用程序的性能的，這需要根據實際情況做出判斷。

AGT模塊配置屬性描述如下：

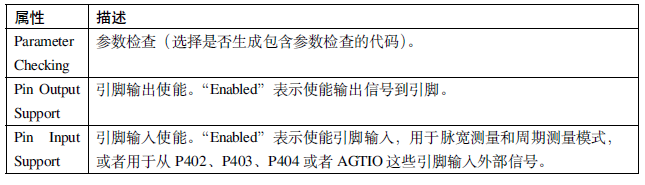

表3：AGT屬性描述：“Common”部分

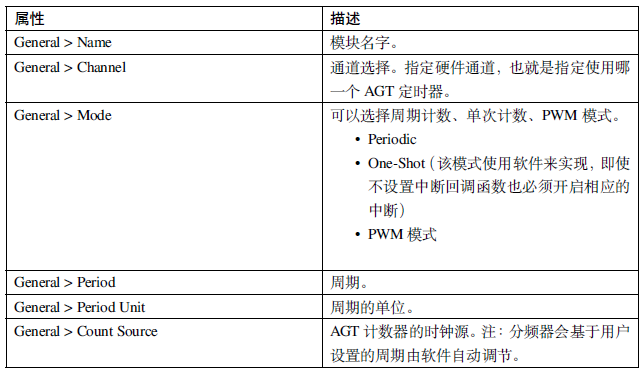

表4：AGT屬性描述：“General”部分

表5：AGT屬性描述：“Interrupts”部分

28.4.2.3

AGT初始化函數

列表2：AGT初始化函數

左右滑動查看完整內容

/* AGT 初始化函數*/
voidAGT_Timing_Init(void)
{
/* 初始化AGT 模塊*/
R_AGT_Open(&g_timer_agt0_ctrl, &g_timer_agt0_cfg);
/* 啟動AGT 定時器*/
R_AGT_Start(&g_timer_agt0_ctrl);
}

在AGT初始化函數里面，首先調用R_AGT_Open函數初始化AGT模塊，隨后調用R_AGT_Start函數來啟動AGT定時器。

28.4.2.4

AGT中斷回調函數

列表3：AGT中斷回調函數

左右滑動查看完整內容

/* 定時器溢出中斷回調函數*/
voidagt0_timing_callback(timer_callback_args_t * p_args)
{
if(TIMER_EVENT_CYCLE_END== p_args->event)
{
/* 翻轉LED1 */
LED1_TOGGLE;//每秒翻轉一次
}
}

中斷回調函數非常簡單，使用if語句判斷引起中斷的事件，若是定時器溢出中斷（TIMER_EVENT_CYCLE_END）則翻轉一次LED1的電平。

28.4.2.5

hal_entry入口函數

注

以下hal_entry函數是以啟明6M5開發板的代碼為例，讀者需要注意另外兩塊板子的調試串口初始化函數名不是“Debug_UART4_Init”。

列表4：hal_entry函數

左右滑動查看完整內容

/* 用戶頭文件包含*/
#include"led/bsp_led.h"
#include"debug_uart/bsp_debug_uart.h"
#include"gpt/bsp_gpt_timing.h"
voidhal_entry(void)
{
/*TODO:add your own code here */
LED_Init();// LED 初始化
Debug_UART4_Init();// SCI4 UART 調試串口初始化
AGT_Timing_Init();// AGT 初始化
printf("這是一個AGT 的基本定時功能實驗
");
while(1)
{
printf("The program is running ...
");
R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_SECONDS);
}
#ifBSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif
}

28.4.3

下載驗證

編譯并下載到開發板后，復位板子讓程序運行，然后可以觀察到板載LED1（紅色）每秒鐘翻轉一次狀態，即以兩秒為周期在緩慢閃爍。
