在新能源快速普及的今天，并離網儲能系統憑借“并網取電、離網自給”的雙重優勢，成為戶用、工商業及戶外場景的核心供能解決方案——既依托電網保障基礎供電穩定性，又通過儲能實現峰谷套利、應急備用，平衡經濟性與可靠性而這一切高效運轉的背后，離不開一款精準適配、穩定可靠的供電電表，不同于傳統電表，24V并離網供電電表深度貼合并離網系統的工作特性，從電壓適配、計量精度到場景兼容，破解行業痛點。

24V并離網系統多應用于戶用儲能、戶外監測、小型工商業儲能等低壓場景，對電表的供電方式與適配性要求高，安科瑞AMC72系列電表精準契合這一核心需求，輔助電源支持DC24V，匹配24V并離網系統的低壓供電架構，無需額外配置電源轉換器，減少系統部署環節與成本，同時降低電壓轉換過程中的損耗，確保電表在24V低壓環境下長期穩定運行，避免因供電不匹配導致的計量中斷或數據偏差。相較于普通電表，其85~265V AC/DC寬電壓兼容特性，更能應對24V并離網系統中可能出現的電壓波動，適配不同場景下的供電需求，提升系統運行的穩定性

安科瑞技術支持18701998775

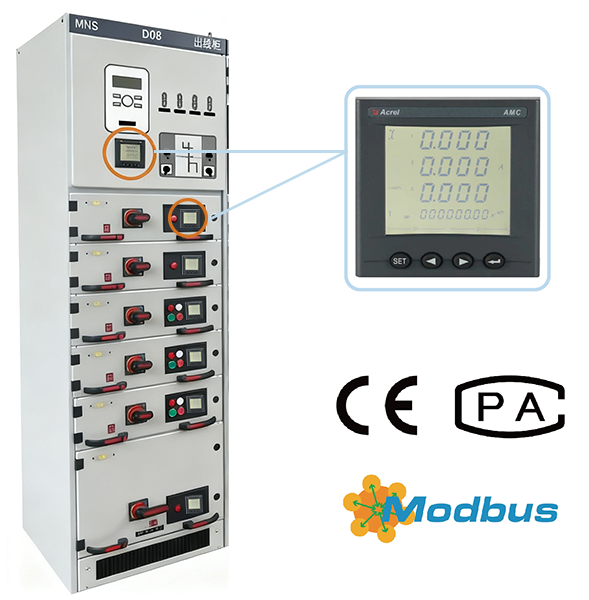

AMC電表功能特點

1、可以測量三相電壓、三相電流、各相的有功及無功功率、總有功功率、總無功功率、功率因數、頻率、四象限電能，可以實現復費率電能計量。

2、測量電網電壓、電流的2-31次總諧波畸變率THD。

3、 支持事件記錄、需量以及極值統計；

4、 支持二路開關量輸出及四路開關量輸入，可配置為報警輸出或遠程遙控；

5、 支持兩路模擬量輸出，可任意配置對應輸出電參量（AMC96）；

6、 液晶顯示，背光延時關閉時間可設；液晶除顯示電參量、電能值外，還可以顯示當前象限、負載率等信息；

7、 Modbus RTU規約/DL/T645-07規約可自適應；波特率1200bps-38400bps可設，奇偶校驗位可設；

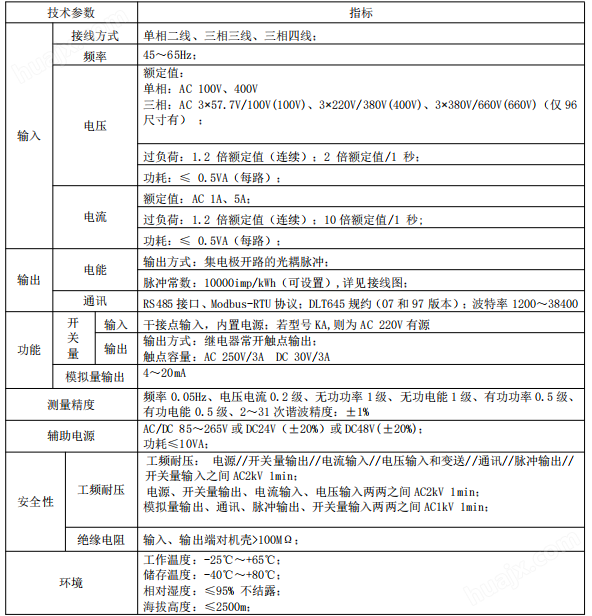

AMC系列電表技術參數

1、 有功精度：0.5S級，無功精度：2級，電壓、電流精度：0.2級；

2、 電壓規格：AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(僅AMC96) ；

3、 電流規格：AC 1A、5A（經互感器接入）；

4、 工作溫度：-25℃~+60℃

5、 相對濕度：≤95℅（無凝露）

6、 485通訊，Modbus RTU規約/DL/T645-07規約可自適應；波特率1200bps-38400bps可設，奇偶校驗位可設；

7、 支持4DI2DO/2DI2DO+1EP(AMC72)、4DI2DO+1EP/2DI2DO2M+1EP(AMC96)；

8、 支持有功脈沖輸出；

9、 外形尺寸：75*75*94.3，開孔67*67(AMC72)；96*96*77.8，開孔88*88(AMC96)；

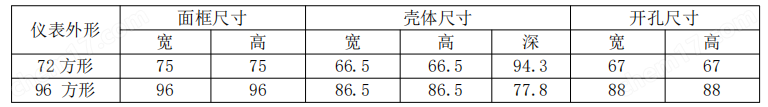

AMC系列電表外形尺寸

AMC系列電表安裝方法：

1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。

2）.取出儀表，松開定位螺絲，取下固定夾。

3）.將儀表安裝插入配電柜的儀表孔中。

4）.插入儀表的固定夾，固定定位螺絲。

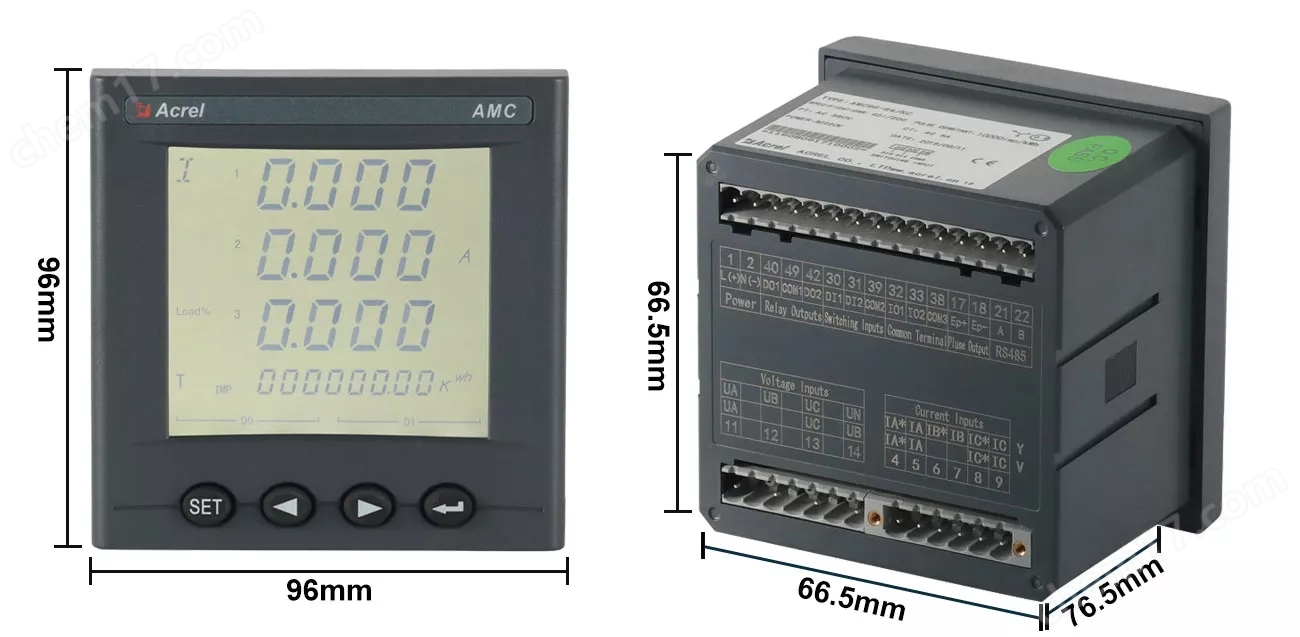

AMC系列電表示意圖

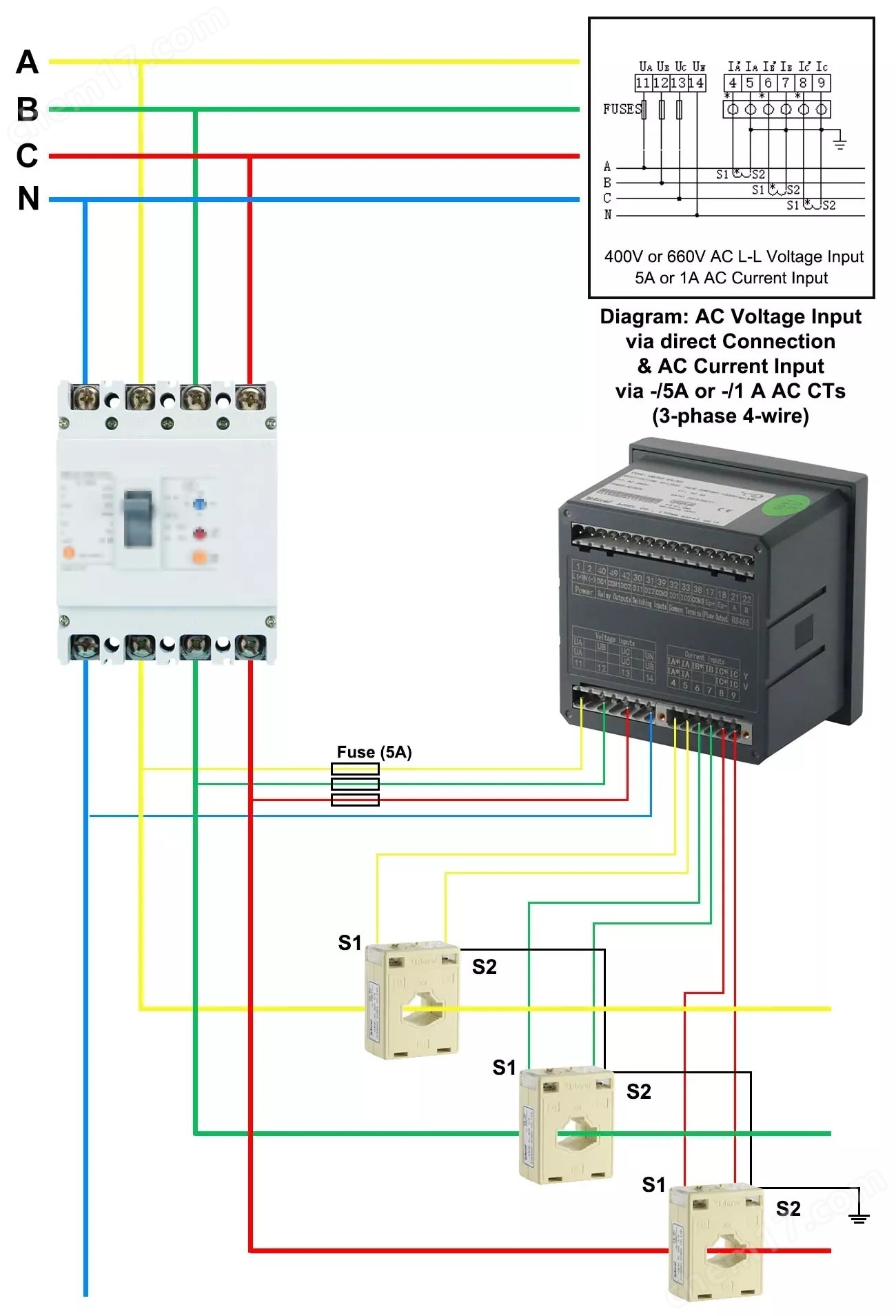

三相四線380V接線方法

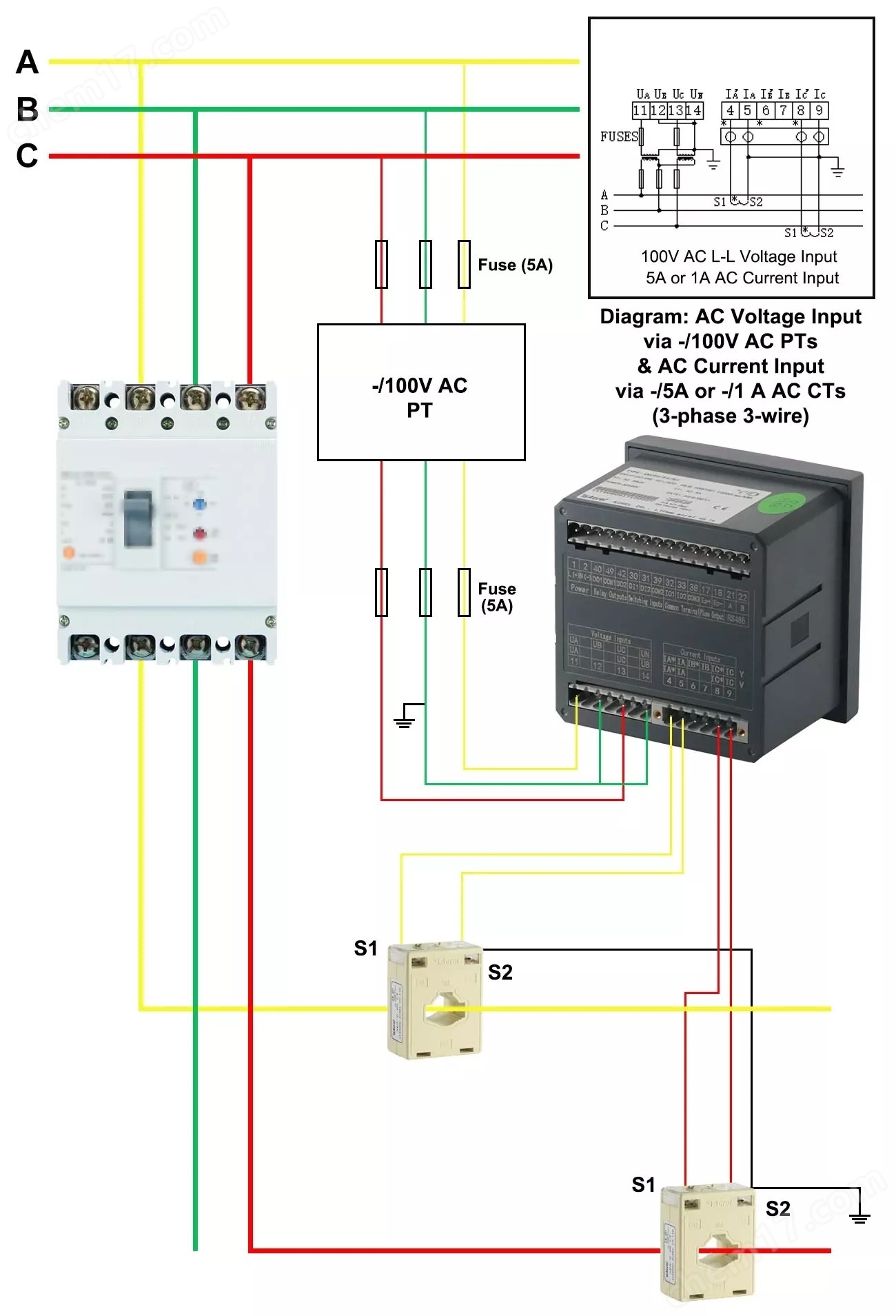

三相三線10kv/100V接線方法
