【問題描述】：配置后，聲卡已經正常生成，但發現無法正常播、錄音。

【問題分析】：開始時，我比較懷疑是聲卡控件操作不對導致。結果再三確認不是，這下徹底沒有頭緒。只能“死馬當活馬醫”，下面一通操作猛如虎。

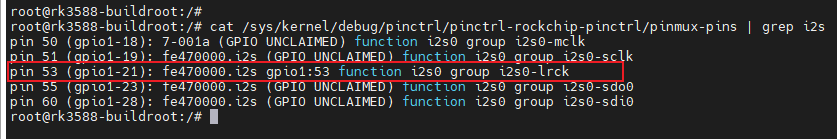

查看引腳定義時，發現gpio1-21不太正常，進一步排查確認引腳存在復用。

修改后

驗證 1：確認 MCLK 是否有時鐘輸出

驗證結果：無 MCLK 時鐘輸出。經測試發現，播放音頻時，無 MCLK 時鐘輸出。接下來需要解決時鐘問題。

但是，確認一番后并沒有發現問題。

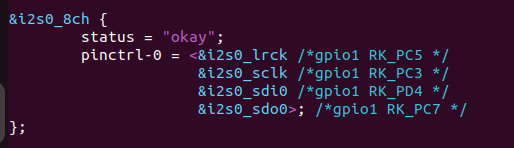

dts配置確認沒有問題。引腳正常調用，沒被占用。

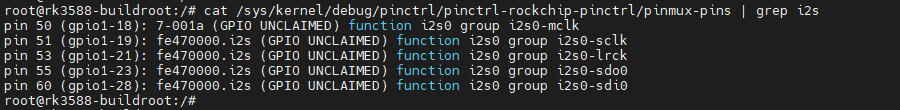

cat/sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins|grep i2s

檢查 MCLK 時鐘，也沒問題。

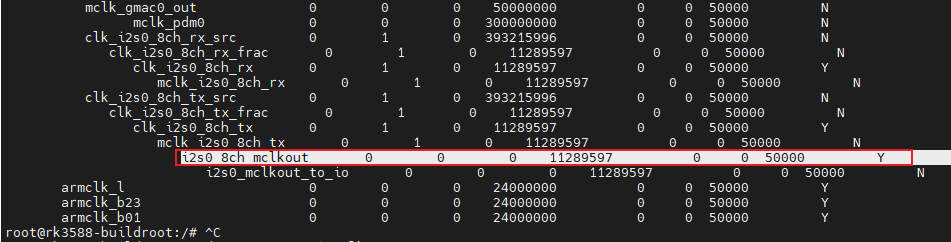

cat/sys/kernel/debug/clk/clk_summary | grep -E"i2s0|mclk"cat/sys/kernel/debug/clk/clk_summary | grep i2s0_8ch_mclkout

那為什么主時鐘 MCLK 沒有輸出呢？后面驗證發現，MCLK時鐘只有在正常播放或錄制音頻過程時，才會有輸出。

• 播放音頻時（正常情況下）

MCLK（主時鐘）：輸出 12.288M 時鐘 ；

SCLK（音頻數據位時鐘）：輸出 3M 時鐘；

LRCK（音頻數據左右聲道時鐘）：輸出 48kHz 采樣率（與主時鐘 12.288M 匹配）；

SDO0：變化的頻率輸出。接音頻芯片的 DAC 音頻數據腳（DSDIN)，輸入的音頻數據經過音頻芯片的內部解碼轉換后通過 LOUT/ROUT 輸出。

SDI0：無變化。接音頻芯片的 ADC 音頻數據腳（ASDOUT）。

• 錄制音頻時（正常情況下）

MCLK：輸出 11.2896M 時鐘 ；

SCLK：輸出 2.8M 時鐘；

LRCK：輸出 44kHz 采樣率（與主時鐘 11.2896M 匹配）；

SDO0：無變化；

SDI0：變化的頻率輸入。

說明：不同音頻時鐘會有所不同，測試遇到錄音時時鐘為 11.2896M，播放音頻時鐘為 12.288M。

【問題解決】：替換 spl 階段的 bin 文件。將其他平臺的rk3588_spl_vx.xx.bin 文件拷貝過來嘗試，發現從 RK3568-SDK 中的rk3588_spl_v1.12.bin 可以解決該問題。

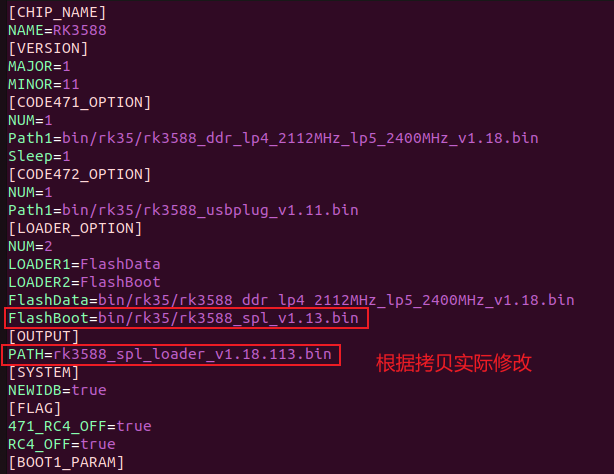

拷貝過來同時修改RK3588MINIALL.ini 文件解決該問題。

vim ./rk3588/RK3588_LINUX6.1/rkbin/RKBOOTRK3588MINIALL.ini

功能驗證

錄音

arecord-D hw:0,0-d5-f cd -t wav test.wav

播放

gst-play-1.0test.wavaplay-Dplughw:0,0test.wavaplay-D hw:0,0--period-size=1024--buffer-size=4096-r48000-c2-f test
