在汽車行業中，車規級電池供電設備（如車載通信終端、信息娛樂系統及車載筆記本電腦等）對小型封裝線性穩壓器產生了強勁需求。這類設備需在復雜的車載電源環境下穩定工作，而線性穩壓器憑借其低噪聲、高精度的穩壓特性，能夠有效濾除車載電源中的紋波與干擾，為車規級設備提供可靠供電。特別是低壓差線性穩壓器（LDO），它具備成本低、電源質量高的優勢，在當前市場上更受青睞。所以，本章節主要跟大家分享的就是關于低壓差線性穩壓器（LDO）的相關內容，希望有興趣的朋友可以一起討論。

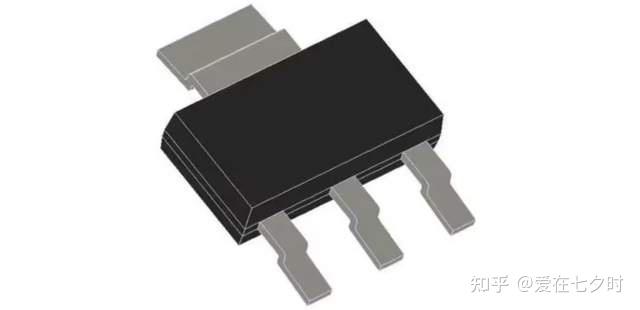

一、低壓差線性穩壓器（LDO）的介紹

低壓差線性穩壓器，英文全稱：Low Dropout Linear Regulator，常見全稱為Low Dropout Regulator，簡稱：LDO。這是相對于傳統的線性穩壓器來說的。傳統的線性穩壓器，如78XX系列的芯片都要求輸入電壓要比輸出電壓至少高出2V~3V，否則就不能正常工作。但是在一些情況下，這樣的條件顯然是太苛刻了，如5V轉3.3V，輸入與輸出之間的壓差只有1.7v，顯然這是不滿足傳統線性穩壓器的工作條件的。針對這種情況，芯片制造商們才研發出了低壓差線性穩壓器（LDO）類的電壓轉換芯片。

其中的：

1、低壓差（Low Dropout）：是指輸入電壓-輸出電壓的值比較低；

2、線性（Linear）：是指處于線性工作狀態，其內部的功率管工作在線性區（相當于一個可變電阻）。

3、穩壓器（Regulator）：是指在正常的VIN范圍內，輸出VOUT都穩定在一個固定值，這個固定值就是我們想要的電壓值。

4、工作條件：Vin >= Vdrop + Vout，且一般需要兩個外接電容：Cin、Cout，一般采用鉭電容或MLCC。

二、低壓差線性穩壓器（LDO）的基本工作原理

低壓差線性穩壓器（LDO）的基本原理是通過在輸入電壓和輸出電壓之間串聯一個可控的導通電阻（通常是PMOS或NMOS晶體管），利用負反饋環路調整導通電阻的降壓值，從而使輸出電壓保持穩定。當輸入電壓變化或負載電流變化時，反饋環路會自動調整導通電阻的阻值，以維持輸出電壓的恒定。這種工作方式使得低壓差線性穩壓器（LDO）能夠提供非常干凈、無開關紋波的輸出電壓，這對于敏感的模擬電路、射頻電路和精密測量電路來說至關重要。從本質上講，低壓差線性穩壓器（LDO）的工作原理與使用分立三極管搭建的恒壓恒流電路一脈相承，都是基于負反饋控制環路來實現電壓或電流的穩定輸出。

用一個具體案例來說明一下吧：

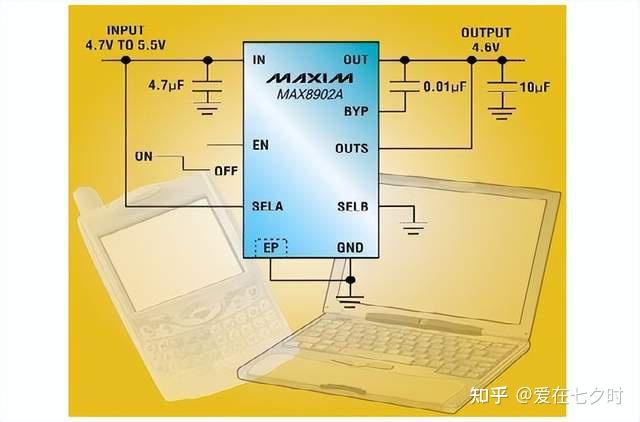

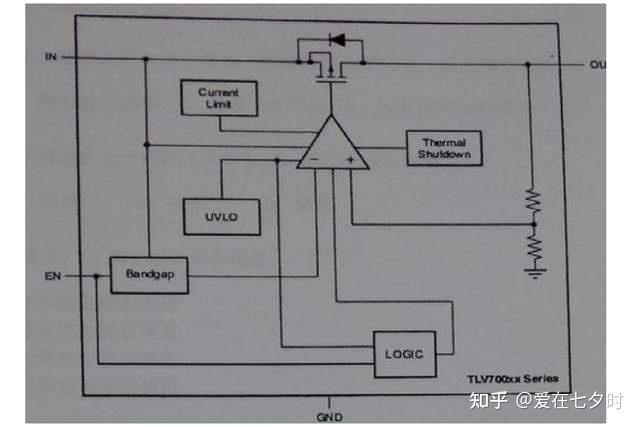

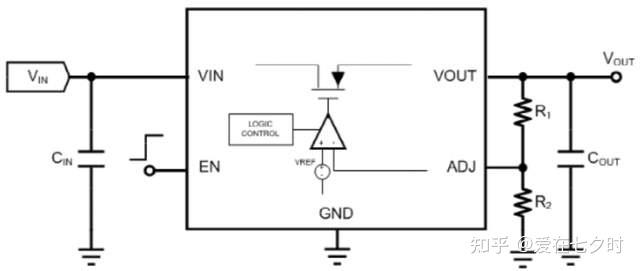

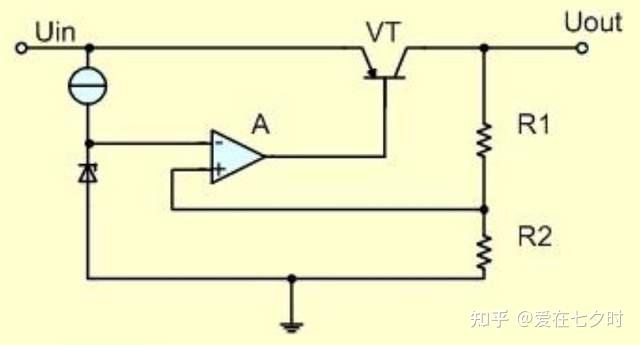

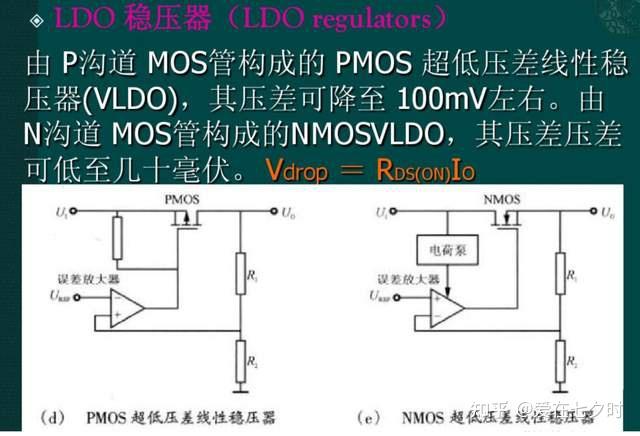

低壓差線性穩壓器（LDO）的基本電路如下圖所示，該電路由串聯調整管VT、取樣電阻R1和R2、比較放大器A組成：

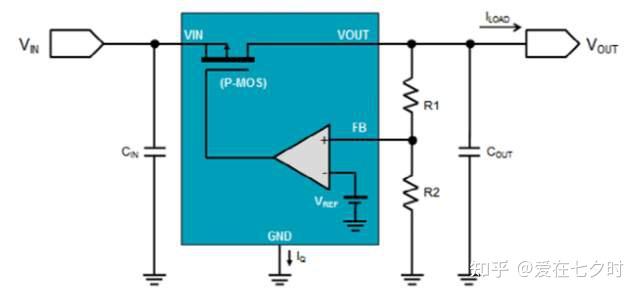

通過對上圖的理解，穩壓管為運放反向端提供穩定的參考電壓Uref, 輸出端通過R2的分壓提供運放同相端的電壓。當輸出電壓過高時，同相端電壓值大于反向端參考，輸出為正值，因此三極管截止，Uout下降。當輸出電壓Uout過低時，同相端電壓值小于反向端參考，輸出為負值，因此三極管導通，Uout上升。因此，穩壓電路就是通過這種機制不斷調節輸出電壓，使其保持穩定。

取樣電壓加在比較器A的同相輸入端，與加在反相輸入端的基準電壓Uref相比較，兩者的差值經放大器A放大后，控制串聯調整管的壓降，從而穩定輸出電壓。當輸出電壓Uout降低時，基準電壓與取樣電壓的差值增加，比較放大器輸出的驅動電流增加，串聯調整管壓降減小，從而使輸出電壓升高。相反，若輸出電壓 Uout超過所需要的設定值，比較放大器輸出的前驅動電流減小，從而使輸出電壓降低。

運放負端提供穩定的電壓，運放正端通過輸出電壓由電阻網絡分壓得到。但輸出電壓高時，運放正端電壓也高，比負端值大，運放輸出為正，MOS管截止，OUT輸出降低；當輸出電壓低時，運放正端電壓也低，比負端值小，運放輸出為負，MOS管導通，OUT輸出升高。穩壓芯片就是通過這種機制不斷調整輸出電壓，使其穩定的。

應當說明的是：實際的線性穩壓器還應當具有許多其它的功能,比如負載短路保護、過壓關斷、過熱關斷、反接保護等,而且串聯調整管也可以采用MOSFET。

三、低壓差線性穩壓器（LDO）的主要參數

1、輸出電壓(Output Voltage)

輸出電壓是低壓差線性穩壓器最重要的參數,也是電子設備設計者選用穩壓器時首先應考慮的參數。低壓差線性穩壓器有固定輸出電壓和可調輸出電壓兩種類型。固定輸出電壓穩壓器使用比較方便,而且由于輸出電壓是經過廠家精密調整的,所以穩壓器精度很高。但是其設定的輸出電壓數值均為常用電壓值,不可能滿足所有的應用要求,但是外接元件數值的變化將影響穩定精度。

2、最大輸出電流(Maximum Output Current)

用電設備的功率不同,要求穩壓器輸出的最大電流也不相同。通常,輸出電流越大的穩壓器成本越高。為了降低成本,在多只穩壓器組成的供電系統中,應根據各部分所需的電流值選擇適當?shù)姆€(wěn)壓器。

3、輸入輸出電壓差(Dropout Voltage)

輸入輸出電壓差是低壓差線性穩壓器最重要的參數。在保證輸出電壓穩定的條件下,該電壓壓差越低,線性穩壓器的性能就越好。比如,5.0V的低壓差線性穩壓器,只要輸入5.5V電壓,就能使輸出電壓穩定在5.0V。

4、接地電流(Ground Pin Current)

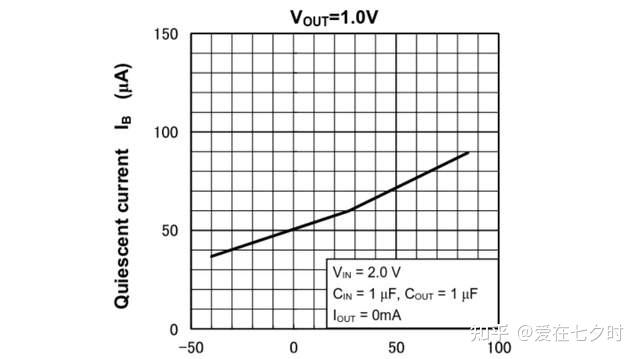

接地電路IGND是指串聯調整管輸出電流為零時,輸入電源提供的穩壓器工作電流。該電流有時也稱為靜態電流,但是采用PNP晶體管作串聯調整管元件時,這種習慣叫法是不正確的。通常較理想的低壓差穩壓器的接地電流很小。

5、負載調整率(Load Regulation)

低壓差線性穩壓器（LDO）的負載調整率越小,說明低壓差線性穩壓器（LDO）抑制負載干擾的能力越強。

6、線性調整率(Line Regulation)

低壓差線性穩壓器（LDO）的線性調整率越小,輸入電壓變化對輸出電壓影響越小，低壓差線性穩壓器（LDO）的性能越好。

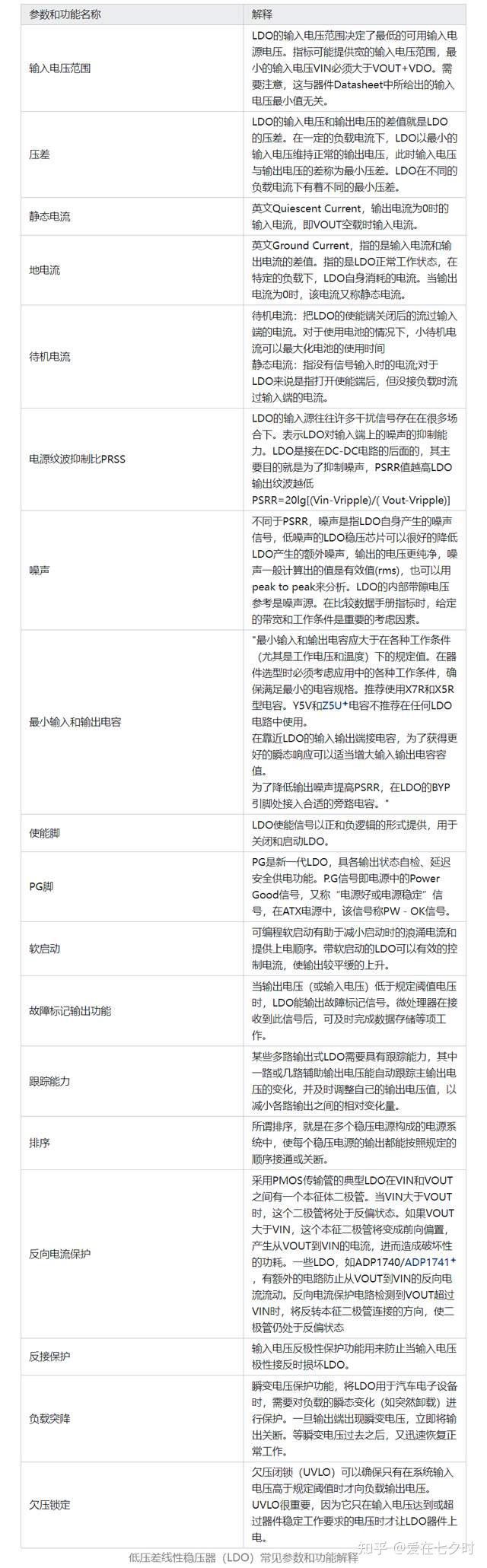

7、電源抑制比(PSSR)

低壓差線性穩壓器（LDO）的輸入源往往許多干擾信號存在。PSRR反映了低壓差線性穩壓器（LDO）對于這些干擾信號的抑制能力。

四、低壓差線性穩壓器（LDO）的熱性能評估

上述講到低壓差線性穩壓器（LDO）受市場青睞，但同時也會帶來功耗與發熱問題。在高輸入輸出壓差、大負載的應用場景中，該問題會進一步加劇，進而影響 低壓差線性穩壓器（LDO）的工作穩定性與使用壽命。因此，合理的評估低壓差線性穩壓器（LDO）的熱性能至關重要。所以，無論是從理論還是到實測，以下三個方面足以囊括低壓差線性穩壓器（LDO）的熱性能評估：

1、散熱

與其他功率器件類似，低壓差線性穩壓器（LDO）通過對流方式散發芯片內部產生的熱量，散熱速率由系統固有的熱阻決定。通常情況下，對流散熱主要取決于結到環境的熱阻（RθJA）。

除對流外，低壓差線性穩壓器（LDO）還會通過傳導散熱，熱量主要經封裝與電路板直接接觸的部分導出。一般會采用散熱器、強制風冷等方式降低 RθJA，但這類方案不可避免地會增加系統體積與成本。

除加裝額外散熱器或強化空氣對流來改善散熱外，還可通過優化 PCB 布局、提升熱界面設計來增強熱性能，這能顯著提高傳導散熱效率。

2、低壓差線性穩壓器（LDO）功耗

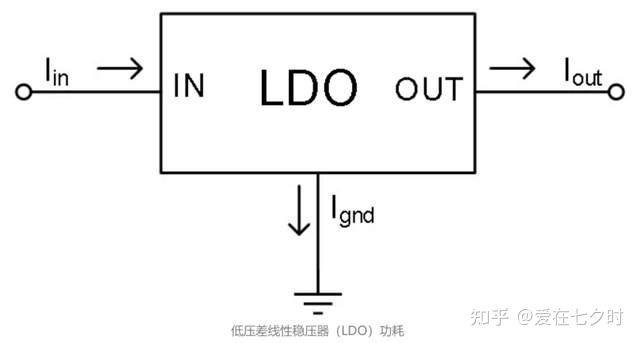

低壓差線性穩壓器（LDO）的功耗計算可采用簡潔的解析方法。為低壓差線性穩壓器（LDO）提供的輸入電流（Iin）會流經兩條不同支路：一條通過調整管流向輸出端（Iout），另一條則通過內部偏置電路流向地（Ignd），如下圖所示：

根據能量守恒原理，總輸入功率必須等于總輸出功率。因此，低壓差線性穩壓器（LDO）的輸入功率等于輸出到負載的功率與穩壓器自身耗散功率之和。由此，低壓差線性穩壓器（LDO）的功耗可表示為：

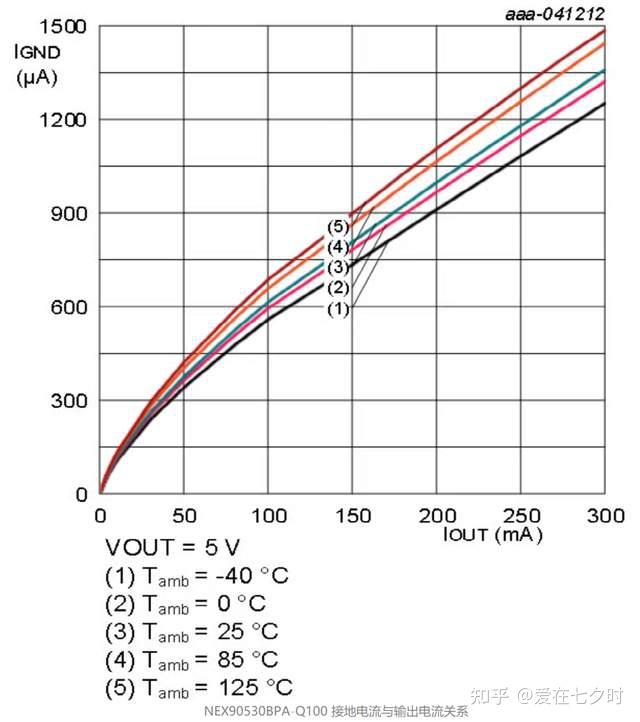

以 NEX90530BPA?Q100（HTSSOP8 封裝、300 mA、40 V 超低靜態電流低壓差線性穩壓器）為例。假設輸入電壓 Vin=13.5 V，輸出電壓 Vout=5 V (±1.5%)，輸出電流 Iout=300 mA；根據下圖所示的數據手冊，該工況下靜態電流 Ignd=1350 μA。那么可以算得功耗為：Ploss = 13.5 V × (300 + 1.35) mA – 5.075 × 300 mA = 2.545725 W：

3、利用熱阻估算結溫

因為當前所有半導體廠家的產品都會提供每款芯片的詳細熱阻參數。熱阻受多種因素影響，例如芯片尺寸、芯片貼裝工藝、封裝形式、PCB 布局以及銅箔厚度等。因此，我們通常依據 JEDEC 標準，通過仿真方式給出熱阻參數。

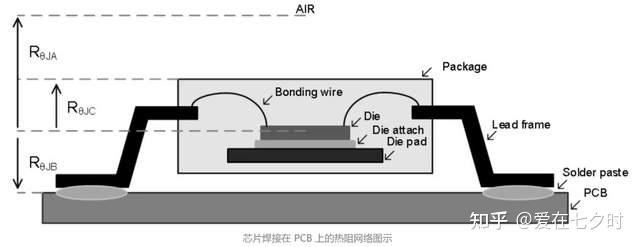

熱阻參數種類較多，其中部分參數具有明確的物理意義。下圖所示為焊接在 PCB 上的芯片的熱阻網絡。其中，RθJA、RθJB 和 RθJC 是應用最廣泛的參數，可幫助工程師進行熱設計與熱管理。

由上圖可見，熱量從芯片結區散發至封裝外殼，芯片裸片與上外殼之間的熱阻為 RθJC。同時，熱量也可通過引線框架、芯片貼裝層及焊膏從裸片向下傳導至 PCB，RθJB表示裸片與 PCB 之間的熱阻。

此外，熱量會通過多條不同路徑從芯片結區傳遞到空氣中，RθJA是綜合所有散熱路徑的等效熱阻，包括通過封裝的對流散熱、通過 PCB 的傳導散熱以及外露表面的輻射散熱。

如上所述，熱阻與 PCB 高度相關。因此，直接使用數據手冊提供的熱阻計算溫升可能存在誤差，因為手冊中的熱阻是基于JEDEC 標準仿真板得到的，與實際應用的系統板存在較大差異。實際上，這些熱阻主要用于對比評估不同器件的熱性能，而非直接用于計算實際溫升。

在實際應用中，通常會逐工況實測熱阻 RθJA，通過芯片的溫差與功耗之比計算得出，公式如下：

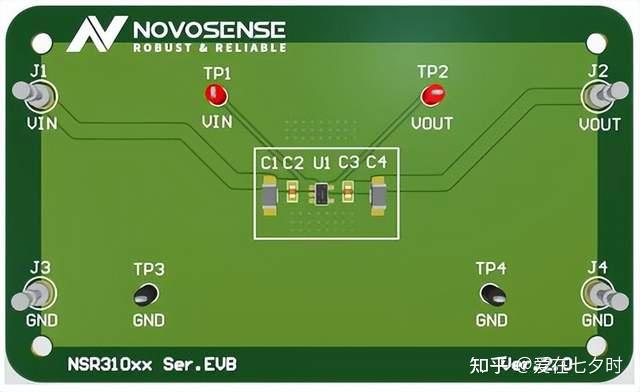

繼續以 NEX90530BPA-Q100 為例，如下圖所示，我們將演示如何基于本演示板計算 RθJA。該評估板（EVM）采用雙層設計（60 mm × 40 mm），銅箔厚度為 2oz，總散熱面積約 3900 mm2；芯片下方頂層的散熱焊盤通過 5 個過孔與底層相連，以提升導熱效率。

首先，通過增大電壓差或負載電流來提高器件的功耗，使其恰好進入熱關斷保護狀態。此時可認為芯片結溫達到 175 °C。

此時，結溫和環境溫度的溫差等于 175°C 減去室溫（通常取 25°C），功耗Ploss可通過上面的低壓差線性穩壓器（LDO）的功耗公式計算得出。根據測試結果，當輸入電壓 Vin=17.6 V、輸出電壓 Vout=5 V、負載電流 300 mA 時，NEX90530BPA-Q100 觸發熱關斷保護，此時功耗 Ploss=3.80376 W。利用芯片的溫差與功耗之比的公式可計算得到熱阻RθJA，其中?T=175 °C–25 °C=150 °C，因此RθJA=39.43 °C/W。為驗證該結果，使用T3ster 熱阻測試儀按照J(rèn)EDEC標準重新測試，得到熱阻 RθJA=38.9 °C/W，與實測結果接近。隨后可利用該 RθJA 估算芯片在不同溫度下的帶載能力。例如，若要評估環境溫度 TA=125 °C 時 NEX90530BPA-Q100 可承受的負載大小，可設定結溫 TJ=150 °C（數據手冊中給出的最高工作結溫），通過下式計算得到最大允許功耗為 0.634 W。當輸入電壓 Vin=13.5 V、環境溫度 TA=125 °C 時，最大輸出電流 IOUT_MAX ≈ 74.5 mA。

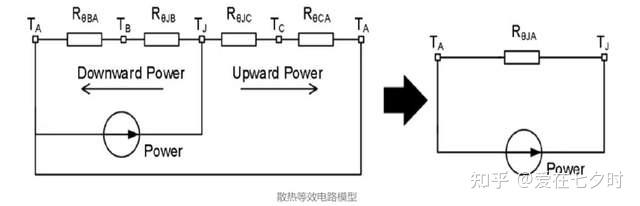

然而，在某些情況下，熱阻并非用于計算散熱的最佳參數，因為熱阻的定義為溫差除以對應支路的功耗。如下圖所示，熱阻模型可等效為包含熱源與熱阻的等效電路。

為更好地評估熱性能，采用熱特性參數 ΨJT（亦記作 Psi-JT）來量化器件結溫與封裝上表面中心溫度的溫差和器件總功耗之間的比值，表達式如下：

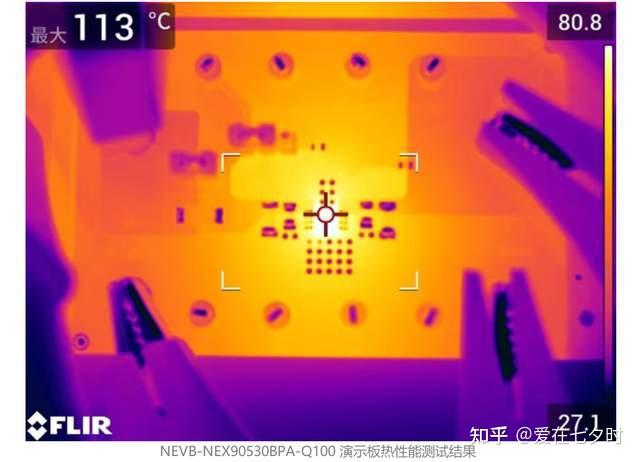

我們可以利用 ΨJT 計算殼溫，也可以通過 ΨJT 與殼溫來評估結溫TJ。仍以 NEX90530BPA-Q100 為例，假設環境溫度 TA=25 °C，輸入電壓 Vin=13.5 V，輸出電壓 Vout=5 V，輸出電流 Iout=300 mA，通過公式 (1) 可計算得出功耗 Ploss=2.545725 W。然后根據公式 (2)，結溫 TJ 與環境溫度 TA 的溫差為 100.37 °C，即 TJ=125.37 °C。再利用仿真得到的 ΨJT=5 °C/W，可計算得出殼溫 TC=112.64 °C。如下圖所示，實測結果表明計算值與測試結果非常接近。

當然，我們也可以通過殼溫 TC 計算結溫 TJ。在相同條件下，若測得殼溫 TC 為 113°C，并計算得出功耗 Ploss = 2.545725 W，可通過以上殼溫的公式計算得到結溫 TJ，即 TJ = ΨJT × Ploss + TC = 125.72 °C。

五、低壓差線性穩壓器（LDO）應用注意事項

1、PCB布局設計

PCB布局設計對低壓差線性穩壓器（LDO）的性能有著重要影響。良好的PCB布局可以優化性能，而糟糕的布局可能影響穩壓器的穩定工作并在系統中引入各種干擾。PCB設計應遵循以下原則：

將輸出電容盡可能靠近穩壓器的輸出和GND引腳放置，并放在與穩壓器相同的PCB面上；將陶瓷輸入電容（如100nF）盡可能靠近穩壓器的輸入引腳放置；較大的輸入緩沖電容（如10μF）放在同一PCB上即可；連接到穩壓器輸入和輸出的走線應根據流過的電流來確定寬度；確保良好的GND連接；對于4層或更多層PCB，使用一個中間層作為GND平面，并放置足夠數量的GND過孔；對于1層或2層PCB，放置足夠大的GND銅皮。

PCB布局設計對熱性能也至關重要。熱設計建議包括：確保良好的熱連接；根據功耗放置足夠的散熱面積；對于4層或更多層PCB，放置足夠數量的熱過孔連接到散熱層；將板上其他熱源盡可能遠離線性穩壓器的位置。在多層PCB中，建議在低壓差線性穩壓器（LDO）裸露焊盤下方放置熱過孔陣列，將熱量傳導到內部銅層，以顯著降低結到環境的熱阻。

2、啟動特性與跟蹤區域

啟動特性是指低壓差線性穩壓器（LDO）從上電到輸出電壓穩定的過程。在啟動期間，低壓差線性穩壓器（LDO）以最大輸出電流驅動輸出電容，將輸出電壓提升到標稱值。當標稱輸出電壓達到時，低壓差線性穩壓器（LDO）的控制環路需要幾微秒來響應。在這幾微秒內，穩壓器仍在為輸出電容充電，導致輸出電壓進一步升高。這種啟動過沖的水平取決于負載電流和輸出電容。

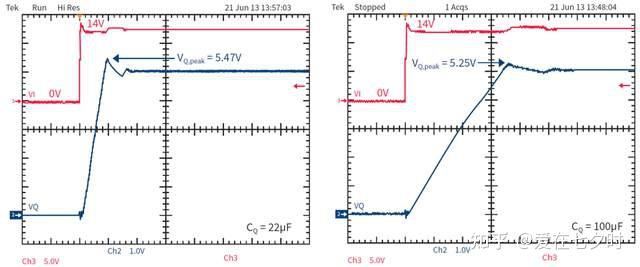

以TLE42754為例，使用22μF輸出電容時啟動過沖峰值電壓為5.47V，而使用100μF輸出電容時過沖僅為5.25V。為減小啟動過沖，建議增大輸入電容以減緩輸入電壓的上升斜率，以及增大輸出電容以減緩輸出電壓的上升斜率。

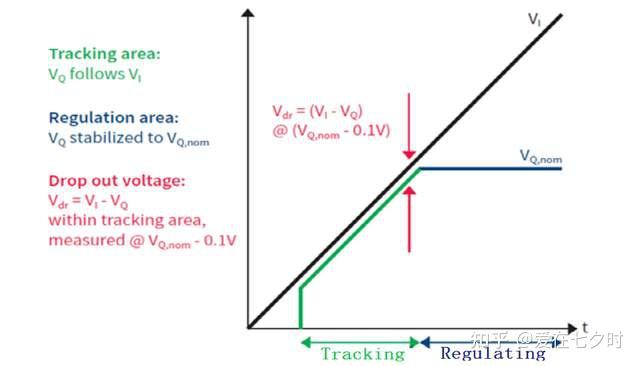

當輸入電壓低于所需的最小電壓時，線性穩壓器無法將輸出電壓調節到標稱值。然而，只要輸入電壓高于使器件關閉的開關電壓閾值，線性穩壓器就會嘗試維持輸出電壓。此時輸出電壓等于VI - Vdr，這個輸入電壓范圍被稱為跟蹤區域（Tracking Area），因為輸出電壓跟隨輸入電壓變化。

六、低壓差線性穩壓器（LDO）的優缺點分析

低壓差線性穩壓器（LDO）的主要優點是其穩定性和低噪聲性能。由于低壓差線性穩壓器（LDO）使用線性調節器件，它可以提供精確的輸出電壓，通常具有較低的輸出紋波和噪聲。此外，低壓差線性穩壓器（LDO）還具有快速的響應速度和較高的負載能力。

然而，低壓差線性穩壓器（LDO）也存在一些限制。首先，由于低壓差線性穩壓器（LDO）是通過線性調節器件進行電壓降低，它的效率相對較低。其次，低壓差線性穩壓器（LDO）對輸入電壓的差異較為敏感，因此輸入電壓必須在規定范圍內。此外，低壓差線性穩壓器（LDO）還需要一定的輸入-輸出差異電壓，這可能導致較大的功耗。

七、低壓差線性穩壓器（LDO）的應用情況

1、在以電池作為電源的系統中，應當選擇壓差盡量低的低壓差線性穩壓器（LDO），這樣可以使電池更長時間為系統供電，比如NCP600，NCP629等等。

2、在一些低功耗應用中，應當盡量選擇Iq小的低壓差線性穩壓器（LDO）；

3、在射頻、音頻、ADC轉換等應用系統中，PSRR（電源紋波抑制比）是一個很重要的參數，其體現了低壓差線性穩壓器（LDO）的抗噪能力，PSRR值越高低壓差線性穩壓器（LDO）輸出紋波越低。

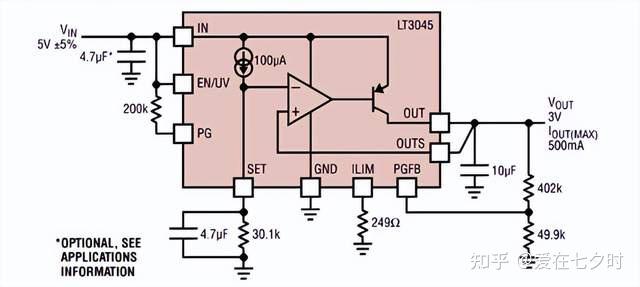

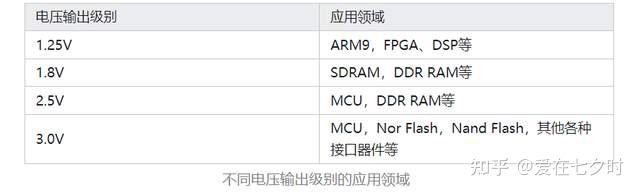

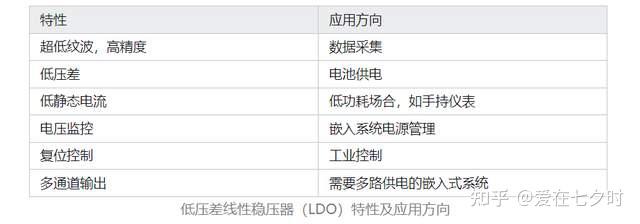

4、具體應用分類情況如下：

八、國內低壓差線性穩壓器（LDO）的發展概況

中國集成電路(IC)產業經過40余年的發展,已經形成了一個良好的產業基礎,并已經進入了一個加速發展的新階段。借鑒國外先進技術,充分利用國內優惠政策,是當前國內各個IC公司發展的立足點。

作為被廣泛應用于手機、DVD、數碼相機以及Mp3等多種消費類電子產品中的穩壓芯片,低壓差線性穩壓器（LDO）已引起人們的高度重視。國內早期從事低壓差線性穩壓器（LDO）生產的部分電子有限公司生產的SG2001、SG2002及SG2003系列低壓差線性穩壓器（LDO）,足以滿足當前市場上主流電壓、電流的需要；它的SG2004、SG2011以及SG2012系列產品,非常適合于大電流負載應用；而它的SGM2007/2006/2005系列RF 低壓差線性穩壓器（LDO）更適用于手機電源的應用。盡管是國產芯片,但這些芯片的性能絲毫不遜色于國外同類產品,而價格更適合于當前國內市場。

由此看來,國內與國外IC發展的差距將不會越來越大,每個國人都可以相信,中國不僅可以成為IC產業的新興地區,更能成為世界IC強國。

九、總結一下

低壓差線性穩壓器（LDO）是一種基于線性電源原理的低壓差電源，它具有體積小、價格低、穩定、低噪聲、低溫漂、高精度等優點，適用于需要小功率、低噪聲、低溫漂的電子設備中。但是，它的響應速度較慢，壓降較大，因此不太適用于需要大功率、快速響應的電子設備中。

當然，為規避或是減小低壓差線性穩壓器（LDO）的缺點，在電路設計初期，可使用上文中RθJA和RθJC去估算芯片結溫，為對比不同器件的熱性能提供指導。

要提醒一點的是：在實際應用中，若要精確評估結溫，則需要基于實際 PCB 測量并計算熱阻：RθJA 通常用于計算帶載能力，ΨJT 則常用于評估芯片殼溫，或通過殼溫計算結溫。

參考文獻

1．王國華,王鴻麟,羊彥等.便攜電子設備電源管理技術.西安電子科技大學出版社.2004,1

2．藺建文.正在崛起的中國集成電路產業.國家集成電路設計西安產業化基地.2002
