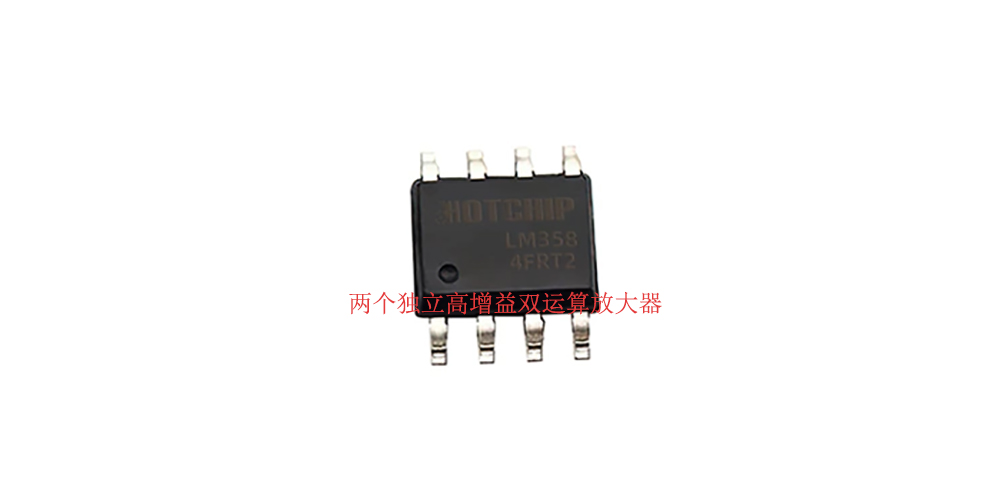

理論參數最終要服務于實際電路。LM358雙運算放大器憑借其寬電源范圍、單電源工作能力和低功耗特性，在眾多應用電路中成為“多面手”。本文收集并解析了五個基于LM358的經典應用電路，涵蓋信號放大、濾波、比較和電源監控等方向，每個電路均說明設計要點和調試注意事項，幫助您快速實現從需求到電路的轉化。

一、單電源同相交流放大器（傳感器前置放大）

應用場景

大多數傳感器（如麥克風、振動傳感器、光電晶體管）輸出微弱的交流信號。在單電源系統中（如5V或12V供電），需要為運放構建合適的直流偏置點，才能完整放大交流信號的正負半周。

電路設計要點

偏置設置：使用兩個等值電阻（如R1=R2=100kΩ）串聯在V+和地之間，分壓中點接至運放同相輸入端（Pin3），提供V+/2的虛地。

隔直電容：傳感器輸出通過輸入電容（C1，1-10μF）接入同相端，隔離傳感器可能帶有的直流分量。

反饋網絡：反饋電阻Rf（如100kΩ）和接地電阻Rg（如1kΩ）決定增益Av=1+Rf/Rg。反饋回路中的電容Cf（通常10-100pF）用于限制高頻噪聲。

輸出耦合：輸出級同樣使用電容Cout隔離輸出直流偏置，得到以0V為中點的交流信號。

設計注意事項

兩個偏置電阻的分壓必須穩定，可在分壓點對地并聯10μF電容濾除電源紋波。

運放輸入偏置電流會在偏置電阻上產生壓降，建議偏置電阻為kΩ級，不要太高（>1MΩ）。

增益不宜設置過高（如>1000倍），否則易引入噪聲和自激振蕩?？刹捎脙杉?jí)放大。

LM358在此類電路中的優勢

單電源工作，無需負電源產生電路。

輸入共模范圍包括地，偏置可以設置在V+/2，符合要求。

低功耗（1mW）適合便攜式傳感器設備。

二、差分放大器（橋式傳感器信號調理）

應用場景

壓力傳感器、應變計、惠斯通電橋通常輸出差分信號（兩個信號之差）。差分放大器能從兩個輸入端共模噪聲（如工頻干擾）中提取出微弱的差模信號。

電路設計要點

基本結構：利用LM358中兩個運放單元構成經典差分放大器。第一級是兩個對稱的同相比例放大器，第二級是減法器。

電阻匹配：差分放大器的共模抑制比（CMRR）高度依賴電阻的匹配精度。推薦使用0.1%精度的金屬膜電阻，或使用電阻網絡排阻。所用電阻關系為：Rf/R1=Rf'/R1'且Rgain確定最終差模增益。

單電源偏置：若輸出需要以V+/2為基準，可在減法器同相端再接入V+/2基準電壓。

設計注意事項

橋式傳感器可能輸出接近地的信號，LM358的輸入可以低至0V，適合單電源直接連接。

差模增益過高時，失調電壓會被放大，可能導致輸出飽和?？蓪?duì)LM358進行輸出調零（若應用需要）。

建議在差分輸出端對地并聯電容（0.1μF），濾除高頻噪聲。

LM358在此類電路中的優勢

低輸入失調電壓（2mV）和低失調電流（50nA），減小了靜態誤差。

允許差分輸入電壓范圍寬至電源電壓，不會輕易損壞。

三、單電源二階有源低通濾波器

應用場景

在音頻處理、生理信號（心電、腦電）采集、振動分析中，需要從混合信號中提取特定頻率成分，濾除高頻噪聲。有源濾波器相比無源RC濾波器，具有不衰減信號、可提供增益、高輸入阻抗等優點。

電路設計要點

結構選擇：常用Sallen-Key二階低通濾波器拓?fù)?，僅需一個運放、兩個電阻、兩個電容。

偏置電路：與交流放大器類似，先產生V+/2的虛地，通過電阻R_in將輸入信號偏置到V+/2，同時作為濾波器的輸入阻抗的一部分。

元件計算：截止頻率fc=1/(2πRC)，品質因數Q決定通帶平坦度。通常取R1=R2=R，C1=C2=C，但這樣Q=0.5，響應過于平滑。常用R1=R2=R，但C2=2C1，Q=0.707（巴特沃斯響應，通帶最平坦）。

增益設定：可通過反饋回路中的電阻分壓設置通帶增益，但增益過高會影響濾波響應，建議增益≤2。

設計注意事項

LM358的單位增益帶寬為1MHz，設計截止頻率時不建議超過200kHz，否則濾波特性會因運放本身的頻率滾降而變形。

靠近運放電源引腳必須放置0.1μF陶瓷電容接地，防止高頻振蕩。

設計多階濾波器時，可采用多個LM358單元級聯，每?jī)呻A用一個LM358（雙運放）。

LM358在此類電路中的優勢

內部頻率補償，單位增益穩定，這是保證濾波器不振蕩的前提。

雙運放封裝，單個LM358即可構建四階濾波器（兩個二階節），節省空間和成本。

四、低功耗電壓比較器（電池低壓監測）

應用場景

便攜電子設備需要監測電池電壓，當電池電壓低于閾值時發出告警或自動關機。雖然LM358并非專用比較器，但在許多對速度要求不高（響應ms級）的場合，完全可以兼任比較器，且節省物料。

電路設計要點

參考電壓：使用TL431或電阻分壓產生穩定的閾值電壓（如3.1V），連接至反相輸入端（Pin2）。

輸入信號：電池電壓通過電阻分壓得到取樣電壓（例如分壓至0-5V范圍），連接至同相輸入端（Pin3）。

輸出：LM358輸出端（Pin1）通過上拉電阻（如10kΩ）接至微控制器IO的電源（如3.3V或5V）。當電池電壓>閾值時，運放輸出高電平；低于閾值時，輸出低電平（接近0V）。

遲滯（施密特行為）：如果不加遲滯，當輸入電壓接近閾值時，輸出可能因噪聲而反復翻轉。在輸出端和同相輸入端之間跨接一個幾百kΩ的電阻，引入正反饋，即可形成遲滯比較器。

設計注意事項

LM358的輸出不是軌到軌滿幅輸出：高電平時最高為V+-1.5V（若V+=5V，高電平約3.5V），單片機可能識別為高電平，但若電源為3.3V則需檢查邏輯電平兼容性。

比較器應用中，不建議將輸出直接短路到地，以免超過輸出電流限值。

運放作比較器時，輸入差分電壓可能較大，LM358允許差分輸入最大30V，因此安全。

LM358在此類電路中的優勢

低功耗，監測電路自身耗電極低。

單電源工作，直接使用系統電池電壓。

允許寬輸入電壓范圍，電池電壓波動時依然可靠。

五、恒流源驅動電路（LED、傳感器偏置）

應用場景

驅動LED、激光二極管、鉑電阻溫度傳感器時，需要提供恒定的電流，與負載電壓變化無關。

電路設計要點

改良型Howland電流泵：使用LM358的一個運放單元，配合精密電阻和采樣電阻Rx，形成電壓-電流轉換器。

工作原理：輸入電壓Vin加在同相端，運放調節輸出使采樣電阻Rx兩端的電壓等于Vin（通過負反饋），因此流過Rx的電流Iout=Vin/Rx，與負載RL無關。

元件取值：為使電路穩定，電阻需滿足R1/R2=R3/R4的關系，建議所有匹配電阻使用0.1%精度。Rx根據所需電流和運放能力設定，LM358最大輸出電流約40mA，因此Rx不宜太小。

設計注意事項

恒流源輸出電流Iout最大受限于運放輸出電流和功耗，不能超過40mA。大電流應用需增加擴流三極管。

負載RL不能太大，需保證V+-Iout*(RL+Rx)>運放輸出最低電壓要求（通常2V）。

在Rx兩端并聯一個小電容（100pF）可提高抗干擾能力。

LM358在此類電路中的優勢

低輸入失調電壓，使得Vin較小時（如<50mV）仍有較好的電流精度。

雙運放封裝，另一個運放可用于生成Vin（例如來自DAC或分壓電路）。

用好LM358的關鍵原則

以上五大應用電路基本覆蓋了LM358最常見的用法：交流放大、差分檢測、濾波、比較、恒流驅動。設計時只要遵循以下三條原則，就能發揮其最大效能：

確保偏置正確：?jiǎn)坞娫聪?，交流信?hào)必須建立在V+/2的虛地上；差分信號需考慮輸入共模范圍。

壓住噪聲和振蕩：電源退耦、輸入輸出濾波、避免過長引線、增益適中。

嚴守極限參數：不超出電源電壓、輸入電壓、功耗和輸出電流的絕對最大值。

LM358不是萬能的，但在它適用的范圍內（<200kHz信號、非超高精度、非超大電流），它是成本、性能、易用性的最優平衡點。希望這套應用電路指南能為您的實際項目提供可靠的設計起點。
