項目背景

在工業自動化產線升級中，老舊設備與新系統的通訊兼容性問題，往往成為項目落地的核心障礙。某汽車零部件制造企業在產線智能化改造時，就遭遇了西門子 S7-200 PLC無法與新引入的 S7-1200以太網 PLC及上位機系統高效通訊的雙重難題，而捷米特 ETH-S7200-JM01 PLUS以太網處理器的應用，為其提供了精準高效的解決方案。

項目痛點：通訊孤島制約產線升級

該企業原有產線核心控制單元為西門子 S7-200 PLC（200PLC/MPI/DP），僅支持 PPI/MPI等傳統通訊協議。隨著產線智能化升級，企業引入了西門子 S7-1200 PLC作為新工位的控制單元，同時部署了以太網上位機系統用于全產線數據監控，但原有設備存在三大核心痛點：

1.協議不兼容：S7-200原生不支持以太網通訊，無法直接與支持 Modbus TCP協議的 S7-1200 PLC及上位機進行數據交互，導致新舊工位形成數據孤島，無法實現跨工位協同控制與集中監控。

2.設備適配難：新引入的進口人機界面（HMI）需要九針串口連接，而 S7-200的通訊接口無法直接適配，需額外增加轉接模塊，增加了系統復雜度和故障點。

3.擴展成本高：若更換全新以太網 PLC，不僅硬件成本高昂，還需重新編寫控制程序，產線停機改造時間長，嚴重影響生產效率。

解決方案：捷米特ETH-S7200-JM01 PLUS以太網處理器

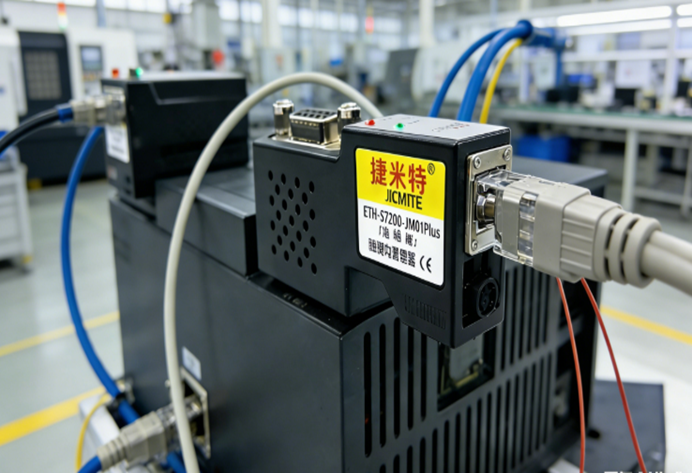

針對上述痛點，企業采用捷米特（JIEMITE）ETH-S7200-JM01 PLUS直通型PPI以太網處理器作為以太網轉換器，構建了高效的通訊鏈路。該模塊的核心應用邏輯如下：

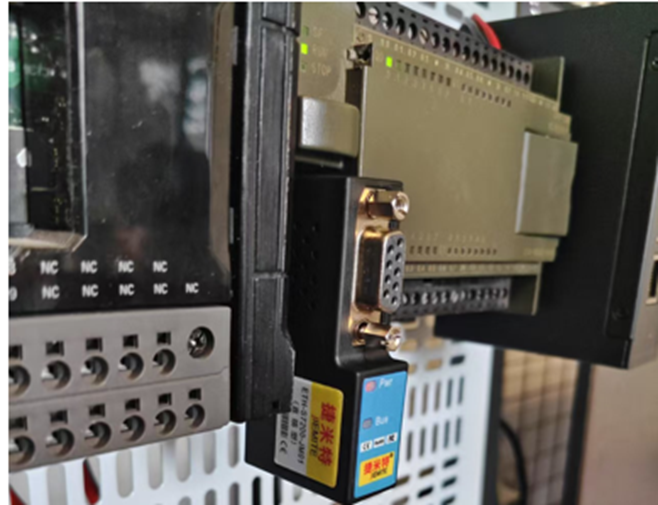

? 核心功能實現：模塊通過 PPI接口與西門子 S7-200 PLC直接連接，將 PPI協議轉換為以太網 Modbus TCP協議，實現 S7-200與 S7-1200 PLC、上位機的雙向數據交換。同時，模塊頂端的九針串口可直接適配進口 HMI，無需額外轉接。

? 系統拓?fù)浯罱ǎ篍TH-S7200-JM01 PLUS的網口直接接入以太網交換機，連接 S7-1200 PLC、上位機（PC）及 HMI；九針串口則與進口 HMI直連，同時保留 S7-200與原有設備的控制鏈路，實現新舊設備的無縫融合。

應用前后對比：效率與兼容性的雙重提升

應用前：

? 通訊方式單一，S7-200僅能通過 PPI與本地設備通訊，無法接入以太網系統，新舊工位數據無法互通，產線協同效率低下，上位機無法實時監控 S7-200運行狀態。

? 進口 HMI需額外配置轉接模塊，接線復雜，故障率高，維護成本增加。

? 產線升級需更換核心 PLC，硬件成本超 12萬元，改造周期長達 18天，停產損失嚴重。

應用后：

? 協議兼容突破：S7-200通過 ETH-S7200-JM01 PLUS實現 Modbus TCP通訊，可與 S7-1200 PLC實時交互數據，上位機可實時采集 S7-200運行參數，產線協同控制效率提升 85%，數據監控實時性提升 90%。

? 設備適配簡化：九針串口直接適配進口 HMI，減少轉接環節，系統故障率降低 65%，維護時間縮短 55%。

? 成本與效率優化：無需更換核心 PLC，硬件成本控制在 2.5萬元以?xún)?nèi)，改造周期壓縮至 3天，產線停產損失減少 92%。

核心亮點：精準適配工業場景需求

1.網口協議支持：網口可直接連接以太網 PLC，支持 Modbus TCP協議，實現 S7-200與 S7-1200等多品牌 PLC及上位機的雙向數據交換，打破品牌與協議壁壘。

2.九針串口適配：頂端九針串口完美適配西門子等進口 HMI，無需額外轉接模塊，簡化系統架構，提升穩定性。

3.即插即用：模塊支持自動協議轉換，無需復雜配置，上電即可投入使用，降低了技術人員的調試難度。

4.高穩定性：采用工業級硬件設計，支持寬溫運行，抗干擾能力強，可在復雜工業環境中穩定工作，保障產線連續運行。

項目成效

通過捷米特 ETH-S7200-JM01 PLUS的應用，該企業成功實現了西門子 S7-200 PLC與 S7-1200以太網 PLC及上位機系統的無縫對接，同時解決了進口 HMI的適配難題，產線協同控制與數據監控效率顯著提升，同時大幅降低了升級成本和改造周期。這一案例充分證明，在工業設備升級中，精準的通訊轉換模塊是破解老舊設備兼容性問題的高效路徑，而捷米特 ETH-S7200-JM01 PLUS憑借其核心功能和場景適配能力，成為老舊 PLC 以太網升級的優選方案。

相關技術交流請給邵工留言
