在智能駕駛技術快速普及的當下，車載疲勞駕駛預警系統作為道路交通安全的核心防護裝備，能夠?qū)崟r(shí)監測駕駛員狀態并及時預警，是降低交通事故發生率的關鍵部件。而車載環境復雜多變的電磁工況，極易導致系統出現圖像傳輸異常、信號中斷、功能誤觸發等問題，不僅直接影響設備運行的可靠性，更可能引發行車安全隱患。

電磁兼容（EMC）性能，是車載電子設備穩定運行的核心前提，也是產品合規上市的強制準入門檻。若無法通過 BCI 大電流注入、RI 輻射抗擾度等核心車載 EMC 測試，產品將面臨無法通過認證、無法量產上市的風險。

近期，CoreTK 芯通康憑借在電磁兼容領域多年的技術沉淀與全鏈條服務能力，成功完成某車載疲勞駕駛預警系統項目的 EMC 專項整改，幫助客戶徹底解決設備電磁抗擾異常問題，順利通過相關合規測試。

項目挑戰：聚焦車載電子核心 EMC 痛點

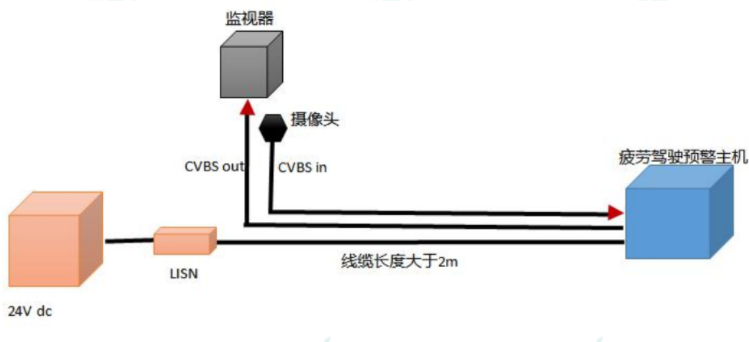

本次整改的核心對象為車載疲勞駕駛預警系統，整套系統包含主機控制單元、圖像采集攝像頭、監控顯示終端等核心組件。

在前期合規測試中，該系統暴露出嚴重的電磁抗擾問題：在 BCI 與 RI 測試工況下，系統頻繁出現圖像抖動、畫面明暗異常、信號中斷、屏幕滾屏等功能失效問題，新舊版本硬件均無法通過標準測試，直接影響產品的行車安全可靠性與量產上市進度。

針對客戶的緊急需求與行業標準要求，芯通康快速啟動專項整改項目，組建資深車載 EMC 工程師團隊，針對車載復雜電磁環境下的設備抗干擾能力，開展全流程技術攻堅。

多維度專項整改方案：全鏈條破解 EMC 難題

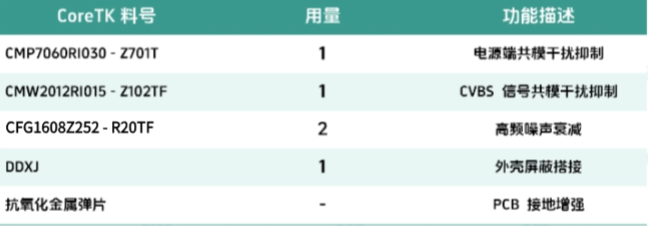

本次整改圍繞電路優化、結構屏蔽、PCB 設計、線纜適配四大核心維度展開，通過標準化的電磁兼容設計與技術優化，全方位提升系統的電磁抗擾能力與運行穩定性。

1. 關鍵電路標準化優化設計

核心目標：通過電源端口、信號傳輸接口的濾波與防護架構優化，從源頭抑制傳導干擾與高頻噪聲串?dāng)_。

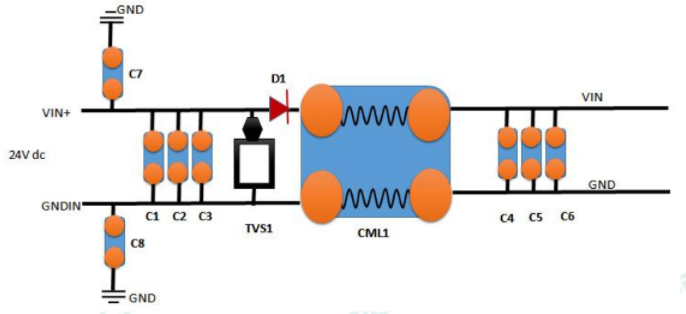

電源端口優化：采用多級濾波防護架構，搭配共模電感、浪涌防護器件、電容濾波陣列，構建完整的電源端防護體系，有效抑制車載電源輸入端的共模、差模干擾，保障供電系統的穩定性。

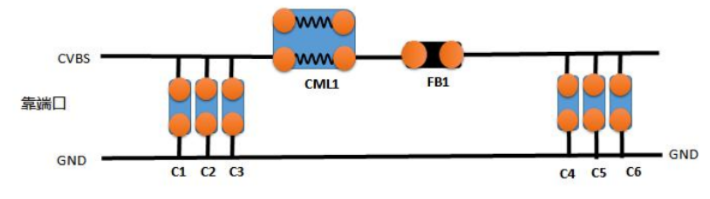

視頻信號電路優化：針對 CVBS 視頻信號輸入、輸出鏈路，串聯共模電感與磁珠濾波器件，搭配匹配的電容濾波陣列，在不影響視頻信號傳輸質量的前提下，有效抑制信號線上的共模噪聲與高頻干擾，解決畫面?zhèn)鬏敭惓栴}。

通用接口信號適配：對其余外設信號排接口，設計標準化的 RC 濾波電路，預留可靈活調整的器件位，可根據實際干擾情況快速優化適配，濾除接口鏈路的高頻噪聲。

2. 結構屏蔽與搭接性能升級

核心目標：通過結構設計優化增強設備電磁屏蔽效能，阻斷外部電磁干擾的耦合路徑，減少內部信號電磁泄漏。

屏蔽接觸面優化：去除設備外殼內部及搭接處的非導電絕緣涂層，確保金屬殼體部件之間實現低阻抗的直接導電接觸，構建完整連續的屏蔽腔體。

殼體搭接密封優化：采用專用導電橡膠條壓合上下殼體，在外殼邊緣設計匹配的固定溝槽，保障屏蔽層的連續性與密封性，徹底消除殼體拼接縫隙帶來的電磁泄漏與干擾耦合問題。

3. PCB 布局與接地系統精細化設計

核心目標：通過科學的 PCB 布局規劃與接地系統設計，降低信號串?dāng)_與地環路干擾，提升板級抗擾能力。

電源電路隔離布局：將電源接口電路獨立分區布局，與敏感信號電路保持足夠的安全間距，最大限度減少電源噪聲對信號電路的串?dāng)_影響。

抗擾布局優化：將 CVBS 等敏感視頻信號線路遠離高頻功率元件與電源傳輸路徑，減少電磁耦合帶來的干擾問題。

接地系統優化：預留充足的 PCB 接地搭接位置，優化整機接地路徑，降低接地阻抗，從源頭減少因接地不良引發的電磁干擾與功能失效問題。

4. 傳輸線纜屏蔽與布線優化

核心目標：通過線纜的屏蔽與接地設計，降低線纜作為 “輻射天線” 帶來的干擾敏感度，阻斷干擾通過線纜的傳導路徑。

視頻信號線纜升級：采用專用屏蔽同軸線纜傳輸 CVBS 視頻信號，實現全程屏蔽處理，嚴格控制屏蔽層的接地工藝，保障高頻工況下的接地有效性，抑制電磁泄漏與外部干擾耦合。

端口屏蔽強化：在線纜總端口處增加延長屏蔽處理，在靠近連接器位置與系統地實現可靠焊接搭接，強化端口處的抗干擾能力。

線束分離布線：將電源線與信號線分離布線，避免不同線束之間的串?dāng)_問題，進一步優化整機電磁環境。

整改成果：順利達標，筑牢安全防線

通過以上多維度的系統性整改優化，該車載疲勞駕駛預警系統的電磁抗擾性能實現了質的提升：在標準 BCI 與 RI 測試工況下，系統全程穩定運行，達到功能 A 等級（無異常工作狀態），監控畫面無抖動、無中斷、無滾屏等異常情況，徹底解決了前期測試中暴露的所有 EMC 問題。

本次整改不僅幫助客戶產品順利滿足車載 EMC 相關標準要求，掃清了量產上市的合規障礙，更通過標準化的設計優化，大幅提升了產品在復雜車載電磁環境下的運行可靠性，為駕駛員行車安全筑牢了技術防線。

隨著汽車智能化、網聯化的快速發展，車載電子設備的數量與復雜度持續提升，電磁兼容（EMC）性能已成為決定車載產品安全性、可靠性與合規性的核心指標。

作為深耕電磁兼容領域多年的全鏈條解決方案服務商，芯通康始終聚焦車載、工業、新能源等核心領域的 EMC 技術需求，擁有專業的 EMC 實驗室與資深工程師團隊，能夠?yàn)榭蛻籼峁姆雷o(hù)器件選型適配、PCB 板級設計優化、整機 EMC 整改到合規測試認證的全流程一站式服務。

未來，芯通康也將持續深耕車載 EMC 技術領域，以專業的技術能力與成熟的解決方案，助力更多車載電子企業破解 EMC 難題，推動智能駕駛產業安全、高質量發展。
