關節模組不能簡單理解成一個電機。它更像塞進機器人身體里的小型動力總成，里面通常有電機、減速器、編碼器、驅動器、制動器、軸承、傳感器、殼體、線束和控制板。它要在很小的空間里出力、反饋、剎車、散熱，還要經得住跌倒、沖擊、斷電和長期磨損。讓它轉起來不算最難，難的是每天都以差不多的狀態工作。

本文目錄

關節模組為什么先卡住機器人落地

關節模組里面到底塞了什么

電機和減速器：出力、放大和傳動誤差

編碼器、傳感器和線束：運動控制里最怕“心里沒數”

驅動器、制動器和安全保護：能動，也要能停

軸承、殼體和散熱：量產后最容易暴露的基本功

評價關節模組，不能只盯峰值扭矩

產業鏈環節：單件強不等于系統強

后續趨勢：集成、輕量、降本和可維護

說明：本文用于科普與產業鏈資料整理，涉及公司僅作為公開資料案例，不構成投資建議或完整供應鏈名單。

一、關節模組為什么先卡住機器人落地

機器人抬手時，肩、肘、腕幾個關節都在參與；邁一步時，髖、膝、踝要在很短時間內不斷修正姿態。每個關節都要知道自己轉了多少角度、正在輸出多大力、溫度是不是已經上來、有沒有受到外部沖擊。只要有一節響應慢一點、回差大一點、溫升壓不住，整機動作就會變得難看，嚴重時直接摔倒。

整機廠在公開資料里經常標注自由度、關節數量或執行器能力。宇樹G1官方資料提到23-43個關節電機，優必選Walker資料中也提到36個高性能伺服關節。這些數字不只是配置表上的項目，它們代表機器人身體里有多少個受控運動單元。動作越接近人，關節數量、規格分層和控制難度就越難壓住。

工程上看一臺人形機器人，單次動作漂亮還不夠。動作重復十次、百次以后，姿態有沒有漂，關節有沒有熱衰減，線束有沒有松，才更接近真實使用狀態。算法可以算出下一步該怎么走，關節模組要負責把這一步穩穩落到地面上。

圖：肩、肘、腕、髖、膝、踝等位置都依賴關節模組完成受控運動。

二、關節模組里面到底塞了什么

把關節模組叫成“電機”，做本體的人大概率會覺得不準確。電機只負責把電能變成旋轉運動，機器人關節要的是低速、有力、響應快，還要能反饋、能保護、能長時間工作。單獨拿一個電機去驅動關節，很難同時照顧扭矩、體積、精度和安全。

一個典型旋轉關節模組拆開后，大概是這樣的分工：電機出力，減速器降速增扭，編碼器反饋位置和速度，驅動器管電流和運動狀態。制動器負責斷電或異常時別讓姿態失控，軸承承擔載荷，殼體和結構件管固定、承載和散熱，線束與連接器負責供電和通信。這些東西裝在一起，才算一個能放進機器人身體里的執行單元。

現場調試時，關節問題很少只指向某一個零件。電機溫升高，可能和減速器效率、殼體散熱、驅動電流策略都有關系；關節抖動，也可能牽出編碼器分辨率、控制參數、傳動回差和結構剛度。關節模組難做，就難在這些東西互相牽制，參數表上好看的部件堆在一起，未必就是一個好關節。

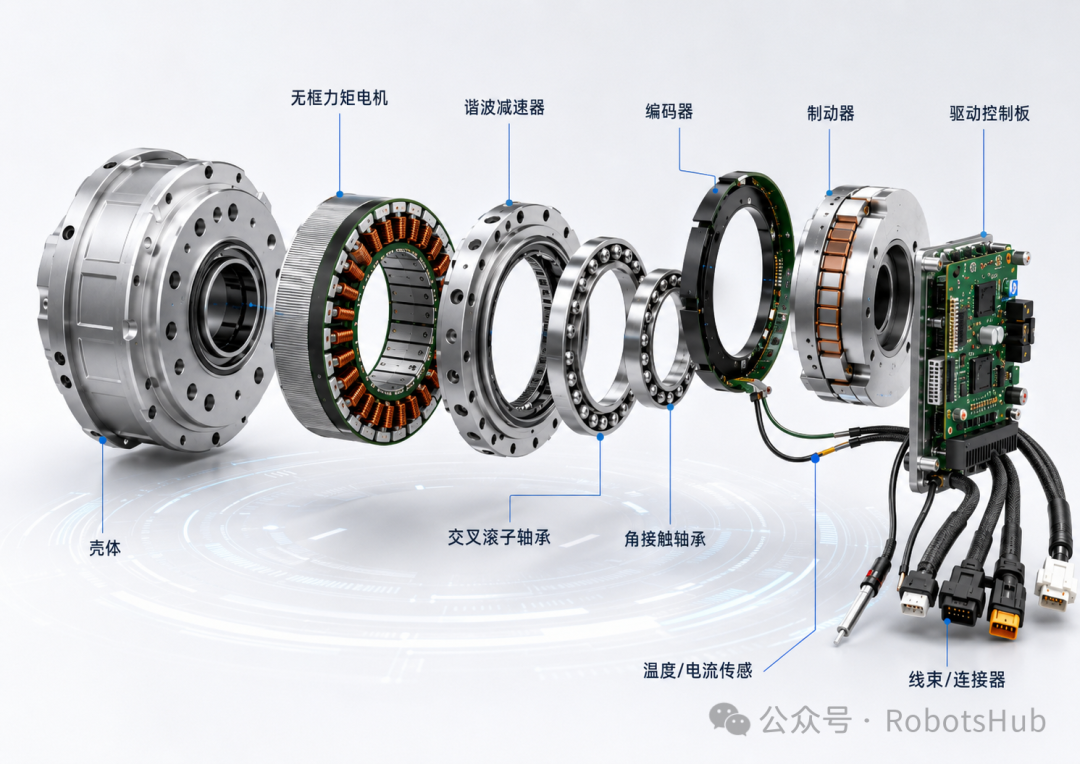

圖：電機、減速器、編碼器、驅動器、軸承、殼體和線束共同構成關節模組。

三、電機和減速器：出力、放大和傳動誤差

關節模組里最先要看的，通常是電機加減速器。電機轉得快，減速器把速度降下來、把扭矩放大。機器人關節不需要像風扇那樣高速轉，它要在較低速度下穩定出力，還要按控制指令停在該停的位置。

在人形機器人關節里，無框力矩電機很常見。它可以粗略理解成只保留定子和轉子，把傳統電機里的外殼、端蓋、軸承等部分交給整機結構共同完成。這樣做的好處很直接：關節能做得更緊湊。Kollmorgen和maxon的公開資料都把無框伺服電機放在機器人關節、高扭矩密度和高集成場景里，這類方案適合空間緊、響應要求高的執行器。

減速器會直接影響輸出端的力矩、精度、回差和壽命。諧波減速器體積緊湊、精度高、回差小，適合空間有限的關節；RV或擺線類減速器更重視剛性、承載能力和壽命，在工業機器人重載關節里更常見。人形機器人全身不太可能只用一種減速器。髖膝這類大負載位置、肩肘這類中等負載位置、腕部和手指這類末端位置，對重量、尺寸、扭矩和成本的取舍都不一樣。

實際選型時，技術人員不會只問“最大扭矩多大”。持續扭矩能保持多久，效率曲線在常用工況下怎么樣，回差隨壽命怎么變化，這些問題更貼近現場。再往后，還要看沖擊載荷后精度能不能保住，裝配公差會不會讓某一批產品表現明顯漂移。電機和減速器沒配好，參數表上的強關節，上整機以后可能只剩下熱、噪聲和控制誤差。

圖：電機提供轉速，減速器把高速旋轉變成低速大扭矩輸出。

四、編碼器、傳感器和線束：運動控制里最怕“心里沒數”

關節有力還不夠，系統還得知道它實際動到了哪里。比如控制器下發“肘關節轉30度”，電機開始動作后，系統要持續讀取位置和速度反饋。只轉到27度要補，超過31度要收，受到外力沖擊時還要識別狀態變化。沒有這層反饋，后面的控制基本是在猜。

編碼器負責位置和速度反饋，溫度傳感器、電流采樣、力矩相關傳感器和振動監測則負責狀態信息。成熟一點的關節模組，會把這些信息送回驅動器或上位控制系統，用來做控制、電氣保護、故障診斷和壽命判斷。機器人看起來能動是一回事，動作質量和安全邊界能不能守住，要看反饋是不是可靠。

線束和連接器特別容易被低估。人形機器人全身都是電源線、通信線和信號線，關節一動，線束就要反復彎折、扭轉、拉伸。樣機跑一次動作，線束問題未必露出來；連續運行幾周后，松動、磨損、屏蔽不良和接觸不穩定，就會變成很難查的現場故障。很多麻煩不在大標題里，就藏在這些細小但不能失手的連接點上。

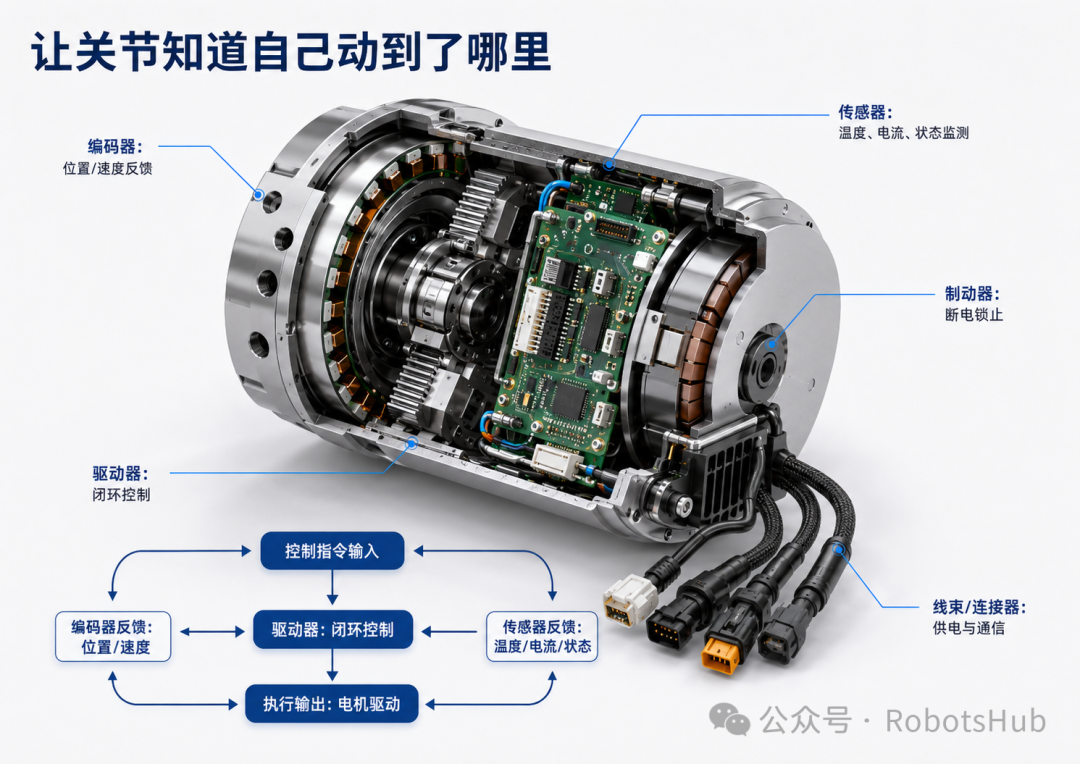

圖：位置、速度、電流和溫度反饋?zhàn)岅P(guān)節控制從“通電旋轉”變成受控運動。

五、驅動器、制動器和安全保護：能動，也要能停

驅動器不是簡單供電板。它要把控制系統的指令變成電機能執行的電流和電壓控制，常見控制量包括電流、速度、位置和力矩，還要處理過流、過壓、過溫等保護。電機本身再強，驅動器控制不好，整機上看到的還是抖動、噪聲、發熱、響應慢和保護頻繁觸發。

人形機器人對驅動器的要求比普通旋轉設備苛刻。幾十個關節同時工作，負載變化快，姿態耦合強，還經常遇到外力擾動。驅動器要響應快，又不能把系統調得過于敏感；要給得出電流，也要壓得住溫升。關節平時要靈活，異常時要立刻收住。

制動器管的是另一件事：關節不能只會動，還要停得住。斷電時手臂不能突然垂下來，搬運負載時關節不能慢慢滑落，站立或保持姿態時，某些關節需要鎖在安全狀態。肩、髖、膝這類大負載位置尤其明顯，制動器和保護邏輯不只是動作質量問題，也關系到機器人能不能進入工廠、倉儲、商場或家庭。

六、軸承、殼體和散熱：量產后最容易暴露的基本功

軸承、殼體和結構件不太上鏡，但工程上繞不開。軸承要讓關節在承受徑向、軸向和沖擊載荷時仍然平穩旋轉。殼體要固定內部零件，保證同軸度和裝配精度，還要給電機、驅動板和減速器提供散熱路徑。結構件也不是外觀件，它直接影響關節剛度、壽命和維修難度。

人形機器人對重量很敏感。一個關節重一點，不只是本體質量增加，還會改變整條手臂或腿的慣量，讓控制更吃力，續航更短，結構受力也更復雜。輕量化不是把材料簡單做薄。剛度不夠會帶來變形，散熱不足會觸發降額，裝配精度差還會縮短減速器和軸承壽命。

量產階段最考驗這些基本功。實驗室里，工程師可以靠精心裝配把一臺樣機調好；一批產品要保持一致，就要靠結構設計、工裝、裝配流程、檢測方法和供應鏈穩定性。關節模組的難度，經常出現在強度、剛度、重量、散熱、成本和可制造性之間的取舍里。

圖：殼體、軸承和散熱路徑關系到關節長期運行的穩定性。

七、評價關節模組，不能只盯峰值扭矩

評估關節模組，峰值扭矩只能先看一眼。峰值扭矩代表短時間爆發能力，持續扭矩才更接近日常工作。機器人站起、短時抗沖擊或搬起負載時可能用到峰值；長時間行走、保持姿態和重復作業時，持續輸出和溫升控制更要緊。

扭矩密度看的是單位重量能輸出多少扭矩。同樣的輸出能力下，關節越輕，整機慣量越?。煌瑯又亓肯螺敵龈?，機器人才能在有限空間里完成更高負載動作。手臂末端、小腿、腳踝這些位置尤其敏感，重量變化會被運動鏈條放大。評價這些關節，單個模組的靜態指標只能算一部分。

回差、精度和剛度會直接反映在動作質量上?；夭羁梢岳斫獬蓚鲃?dòng)里的“虛位”，它會讓控制指令和實際輸出之間出現誤差。抓取、裝配、操作工具這類任務對末端精度更敏感，關節里一點小誤差沿著機械臂或腿部結構累積到末端，就會變成抓不準、站不穩或動作發飄。

效率和發熱關系到機器人能連續工作多久。幾十個關節一起運行時，每個關節損耗一點，整機熱管理和電池續航都會受影響。關節溫度升高后，驅動器可能降功率，電機性能會變，潤滑和材料壽命也會受影響。對商用機器人來說，演示五分鐘和穩定工作幾個小時，完全是兩種產品狀態。

壽命、可靠性和成本，都會落到規?；瘧?yīng)用上。減速器磨損、電機過熱、軸承疲勞、線束松動、驅動器故障，哪一個問題都可能讓整機停機。人形機器人身上往往有幾十個關節。單個模組成本高一點，整機成本就會被抬上去；單個模組故障率高一點，售后和維護壓力也會跟著放大。

圖：扭矩密度、持續扭矩、回差、效率、重量、壽命和成本要一起看。

八、產業鏈環節：單件強不等于系統強

從產業鏈看，關節模組可以拆成減速器、電機與驅動、編碼器與傳感器、軸承與結構件、模組集成和整機應用幾個環節。全球代表企業包括Harmonic Drive、Nabtesco、Kollmorgen、maxon等。國內公開資料中，也能看到綠的諧波、匯川技術、雷賽智能、鳴志等公司在精密傳動、驅動控制或運動控制相關方向上的布局。

產業鏈?zhǔn)崂砗苋菀讓懗擅麊危P(guān)節模組不是零部件清單競賽。減速器精度高，電機溫升控制、線束和驅動器可靠性跟不上，整機仍然受限；結構做得輕，剛度和散熱沒撐住，動作穩定性和壽命也會打折。單個環節強，不等于整套關節就好用。

整機廠選關節模組時，還會按部位分層。髖、膝、踝要關注承載、沖擊和持續輸出；肩、肘要兼顧力量、靈活性和空間。腕部和靈巧手更看重小體積、低重量、響應速度和控制精度。后面標準化模組會變多，但“一種規格打全身”不太現實。

九、后續趨勢：集成、輕量、降本和可維護

后面的關節模組，大概率還會繼續往高集成走。電機、減速器、編碼器、驅動器、傳感器、制動器和通信接口會進一步合在一起，外部布線和裝配復雜度會降下來。代價也很清楚：模組內部散熱、電磁兼容、故障隔離和維修更換會更難。

輕量化和高扭矩密度還會繼續被反復拿出來談。人形機器人要做接近人的動作，又要控制重量和續航，關節只能在有限體積里榨出更高輸出。無框力矩電機、高性能磁材、輕量化減速器、高強度結構件和更細致的熱設計，都會被推到更靠前的位置。

降本會影響規模化速度，但它不是簡單壓供應商價格。標準化設計、批量生產、國產替代、裝配工藝優化、測試自動化和供應鏈成熟，都會進入這筆賬。關節模組要穩定、便宜、好裝、好修，才接近量產階段需要的樣子。

關節本身也會承擔更多狀態感知。位置、速度、電流、溫度、力矩、振動和沖擊數據，不只用于控制，也會用于故障診斷和壽命預測。對運維來說，提前知道哪個關節開始異常，比等機器人停機后再拆修更有價值。

看人形機器人，不能只看它的“大腦”聰不聰明。動作要靠身體執行，關節模組又是這副身體里最密集、最容易暴露工程能力的部件之一。一臺機器人是不是接近可量產，先看它的關節：重量、扭矩、精度、散熱、壽命和成本，能不能同時站住。
