功率半導體器件不斷走向成熟的標志之一，就是芯片的代次更迭和系列化。英飛凌IGBT單管產品線通過持續優化結構、工藝與性能，為不同應用領域提供有針對性的參數優化方案。

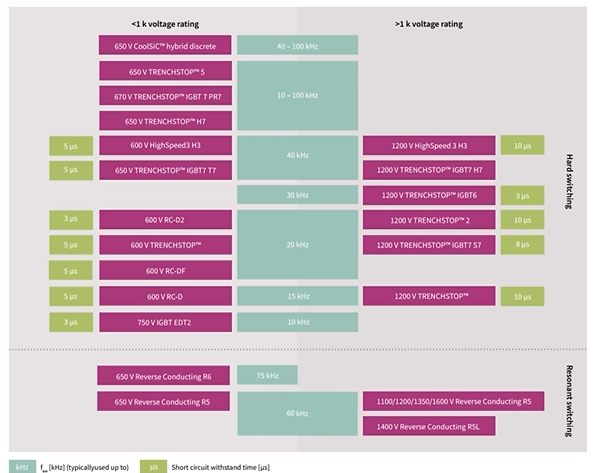

英飛凌IGBT單管產品線概覽

以英飛凌的IGBT單管產品為例，在售的所有單管產品系列覆蓋了不同的電壓等級、開關頻率、短路能力及軟硬開關應用場景。從H3、H5到最新的H7，以及R5、R6、RC等系列，形成了完整的解決方案矩陣。

? IGBT5系列：以650V產品為例，可細分為L(zhǎng)5、S5、H5、WR5、WR6五個系列，各有其特點與最佳應用領域。

? IGBT7系列：包括650V的H7、T7，750V的H7，以及1200V的H7、S7等。

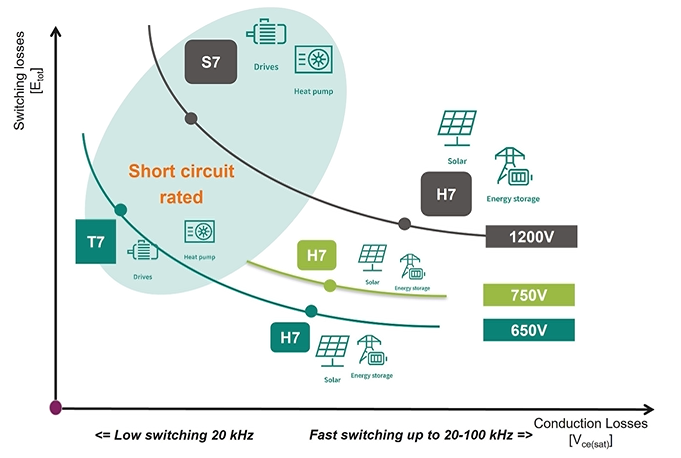

不同系列IGBT產品的核心區別在于飽和導通壓降和開關損耗的優化與平衡，以滿足多樣化的設計需求。

IGBT7 H7系列的技術優勢

在1200V電壓等級中，H7系列擁有極小的飽和導通壓降和開關損耗。與前代產品相比，其性能提升顯著：

1200V IGBT H7的核心價值在于更高效、更緊湊、更可靠。它通過降低損耗和提升耐溫能力，幫助工程師在減小系統體積的同時提升輸出功率，是當前中高功率應用的最佳選擇。

重點型號與應用領域

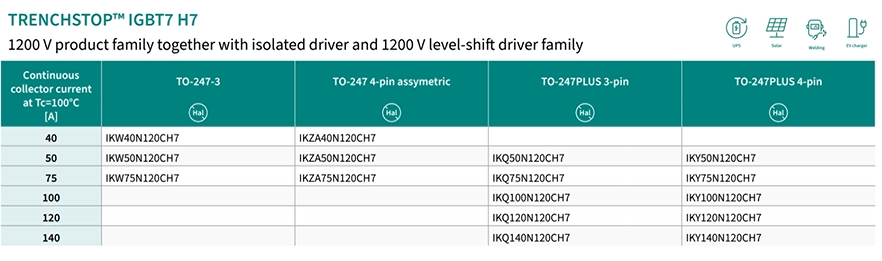

在眾多H7產品中，TO-247-3pin封裝的IKQ140N120CH7和TO-247-4pin封裝的IKY140N120CH7擁有最大的電流等級，達到了140A。它們可廣泛應用于UPS、充電樁、光伏逆變器、電焊機、儲能等領域。

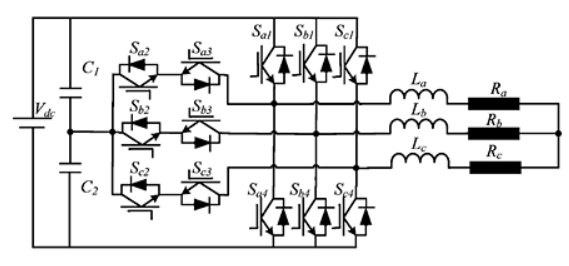

以光伏和儲能中常見的T型NPC拓?fù)錇槔?，其功率擴展性極為靈活：

? 豎管使用1顆140N120CH7，可實現50kW功率等級。

? 豎管使用2顆并聯，可實現100kW功率等級。

? 豎管使用3顆并聯，則可實現136kW功率等級。

開關特性實測對比

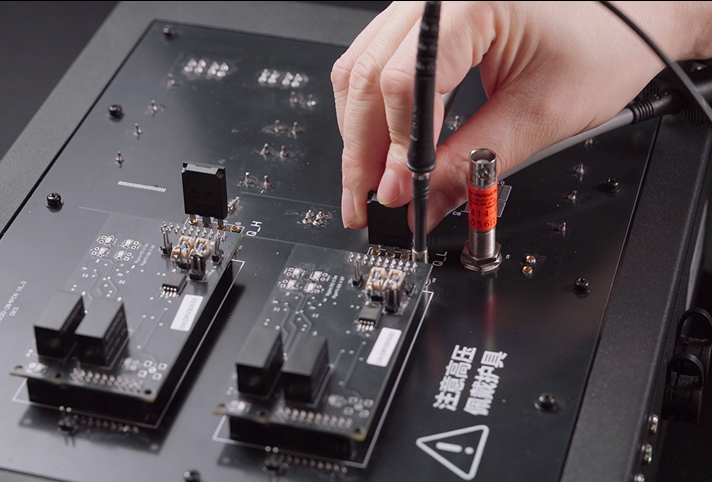

在母線電壓600V、電流90A、驅動電阻4.7Ω、驅動電壓+15V/–5V的嚴格測試條件下，我們對兩款產品進行了實測：

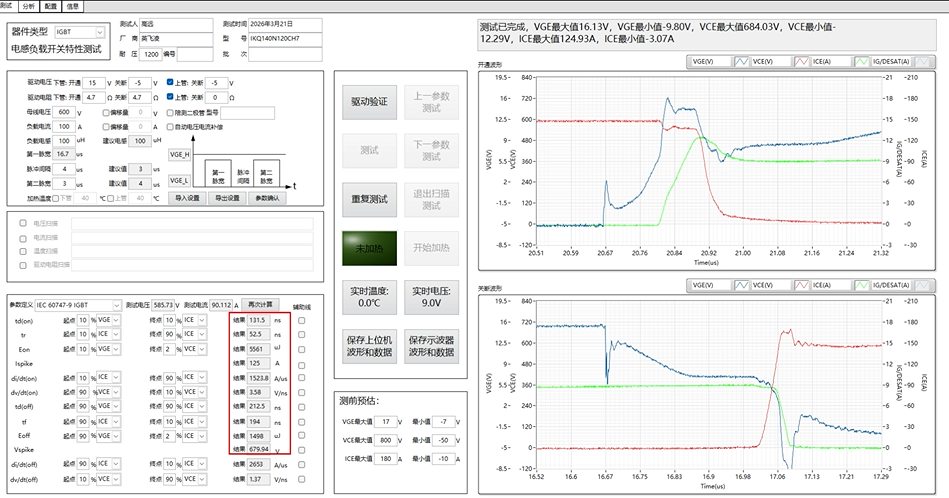

IKQ140N120CH7 (3pin) 測試結果：

● 開通延時：131.5ns | 開通能量：5560μJ

● 關斷延時：212.5ns | 關斷能量：1498μJ

觀察：開關過程中VGS有明顯的過沖。

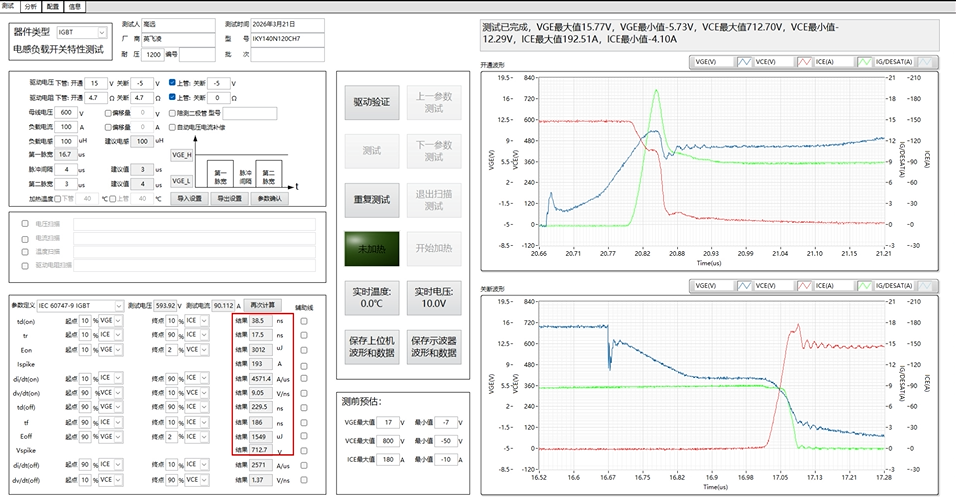

IKY140N120CH7 (4pin) 測試結果：

● 開通延時：38.5ns | 開通能量：3010μJ

● 關斷延時：229.5ns | 關斷能量：1549μJ

觀察：開關過程中VGS幾乎沒有過沖。

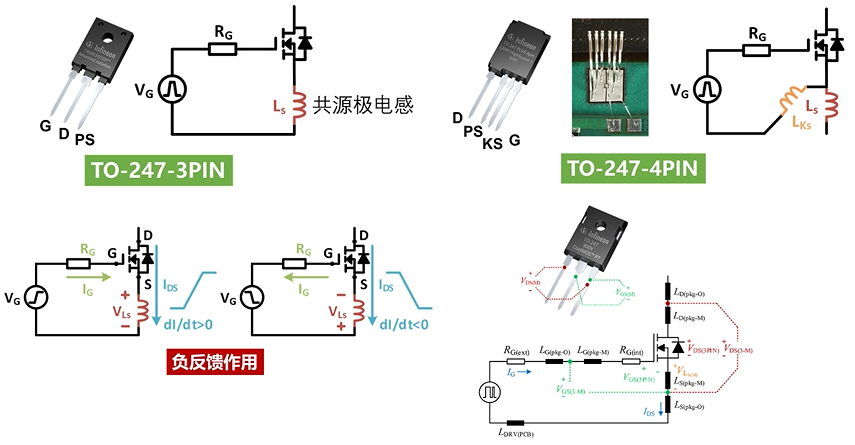

4引腳封裝的優勢：開爾文驅動結構

在相同的測試條件下，TO-247-4pin的IKY140N120CH7的VGS沒有過沖，這得益于4PIN封裝的開爾文驅動結構，實現了驅動回路和功率回路的解耦。基于同樣的原因，4PIN封裝器件在進行并聯使用時，具有更佳的動態均流效果。打開IGBT功率模塊，其內部的IGBT也普遍采用開爾文驅動結構。

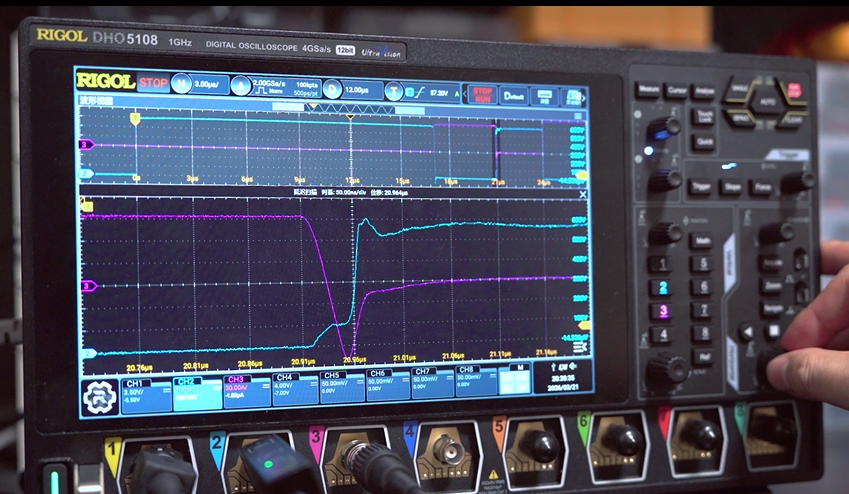

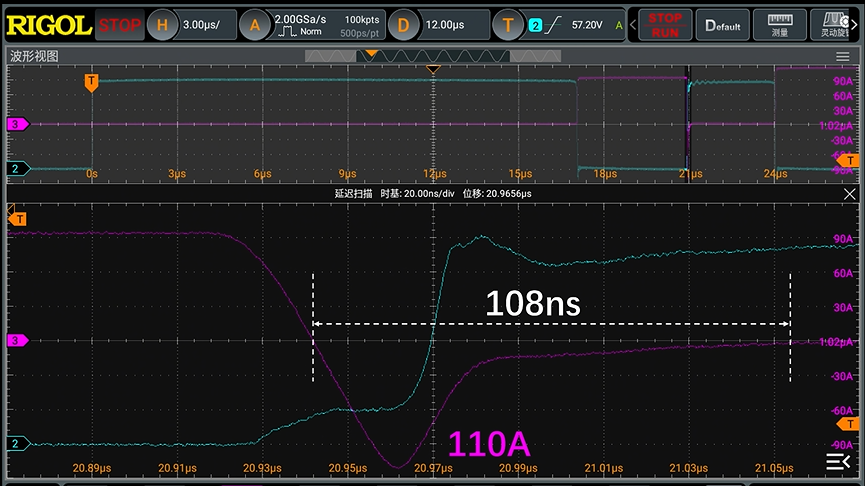

我們對IKY140N120CH7進行了反向恢復特性測試(條件同開關特性測試)。測試結果為：反向恢復電流達到100A，反向恢復時間108ns。

靜態參數與總結

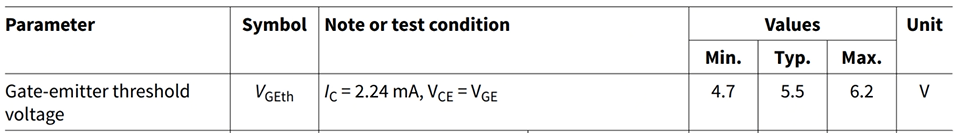

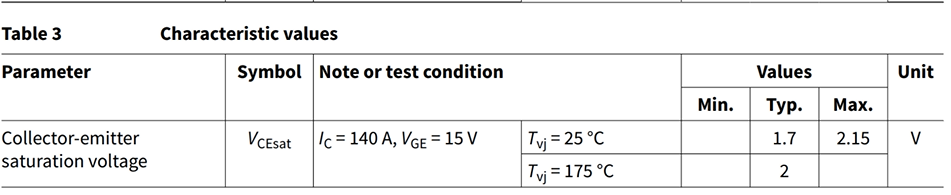

在靜態參數方面，兩款器件在驅動電壓15V、電流140A時，25℃下飽和壓降典型值為1.7V，175℃下也僅為2V，有效減少了導通損耗。其閾值電壓為5.5V，能夠有效降低誤導通的風險。

總結而言，在150kW以內的應用中，大電流單管IGBT是極具性價比的方案。相比功率模塊，成本可降低約一半。IKQ140N120CH7和IKY140N120CH7憑借其出色的性能，能夠幫助工程師進一步提升UPS、充電樁、光伏逆變器、電焊機、儲能等設備的各項性能。
