長期體內壓力監測是心血管、顱內、眼內、膀胱等疾病診斷與術后康復的核心手段，但傳統植入式傳感器面臨異質封裝易滲漏、材料生物相容性不足、柔性差易引發組織刺激、長期穩定性差等瓶頸，嚴重制約臨床轉化與長期生理監測應用。

近日，德國布倫瑞克工業大學Ann?Kathrin Klein、Andreas Dietzel團隊在《Advanced Materials Technologies》發表題為“A Pressure Microsensor Made of Parylene‐C for Use as Medical Implant”的研究成果，首次實現全Parylene?C基底柔性壓力傳感器，為植入式醫療監測提供全新方案。

圖1 示意圖，展示了將蕈烯-C壓力傳感器植入血管的概念

團隊采用CVD沉積、磁控濺射、光刻剝離、飛秒激光切割、熱鍵合等微納加工技術，以Parylene?C為唯一結構材料，構建薄膜敏感膜與密封腔體，表面修飾金應變計組成惠斯通橋結構，實現壓力?電阻?電壓精準轉換。

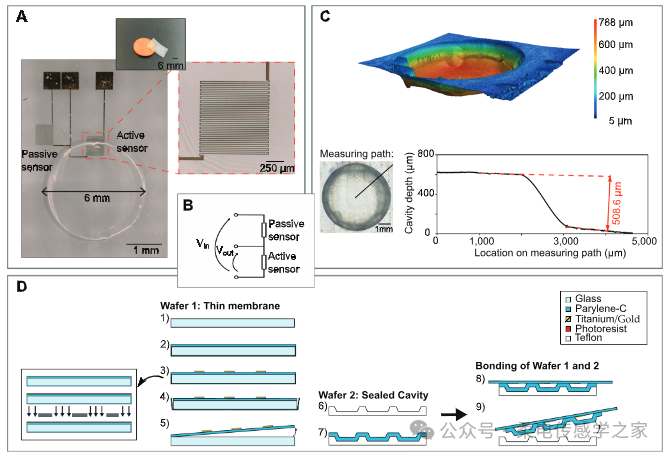

圖2 概述展示設計元素并展示基于璔的壓力傳感器晶圓級制造過程

核心亮點：

全材料生物兼容：Parylene?C通過FDA認證，無免疫與炎癥反應，體外細胞實驗證實優異生物相容性。

超高柔性與穩定性：楊氏模量3.8GPa，斷裂伸長率超200%，37℃體內環境無蠕變、低漂移。

高靈敏度低滯后：靈敏度達6.2μV?mmHg?1，應變系數7.5，滯后<1%，重復精度±1.5mbar。

長期密封可靠：額外Parylene?C涂層可實現PBS中60天完全密封，滿足長期植入需求。

可微型化與易集成：晶圓級制備，可進一步微型化，適配導管、支架、顱內/眼內/膀胱監測。

圖3 利用拉伸試驗和膨脹試驗對薄丙烯薄膜和薄膜進行機械表征

該工作為生物MEMS、柔性植入傳感器、長期生理監測提供可直接復現的SCI研究范式，對醫療傳感、柔性電子領域科研與臨床轉化均具高參考價值。

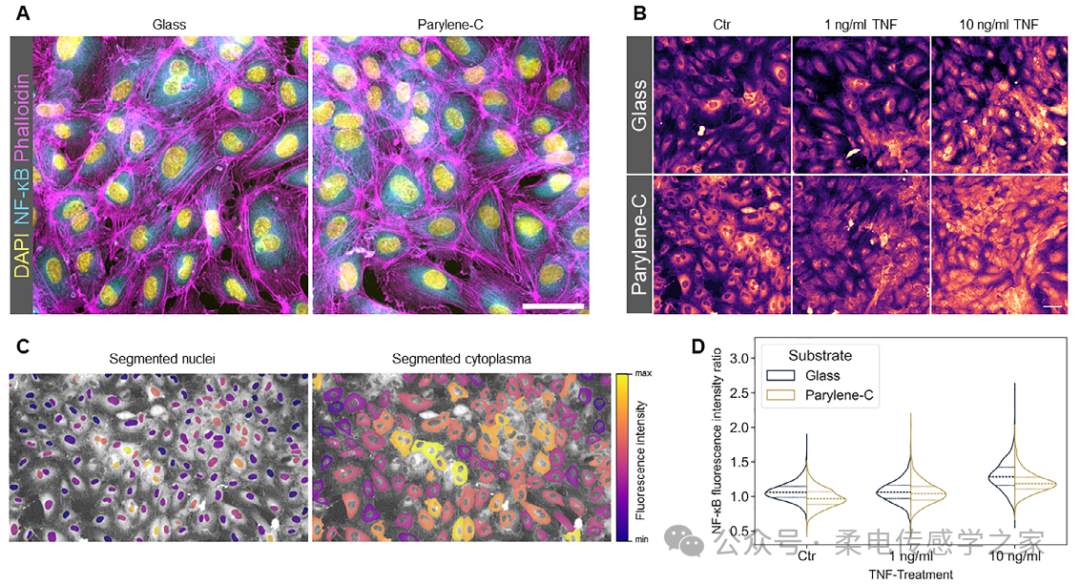

圖4 細胞在玻璃和丙基底物上的定性和定量分析

圖5 蒚-C膜和壓力傳感器的完整性測試
