各位電子發燒友、新能源技術同好，大家好！

最近在幫一個北美離網儲能項目配方案時，發現不少朋友對“裂相電”和“裂相變壓器”還有點模糊。今天以卓爾凡的一臺裂相變壓器為例，從最硬核的技術角度，聊聊這玩意兒到底是怎么在儲能系統中解決兼容性問題的。

一、什么叫“裂相”？解決什么問題？

“裂相”這個詞，英文叫 Split Phase，翻譯過來就是“把同一個交流相位拆分成兩個反相的相位”。簡單來說，裂相逆變器是一種能夠?qū)⒅绷麟娡瑫r(shí)逆變轉換輸出兩種交流電壓的逆變器，如120V和240V交流電，其核心特征是能輸出兩個相位差180°的交流電壓，從而同時提供“相電壓”和“線電壓”，是一種專為北美地區電網標準的120V和240V交流電規格而設計的逆變器類型-7。

說得更直白一點：普通單相逆變器輸出端口只有L和N兩個端子，輸出220V或110V。而裂相系統輸出端口有三個端子（L1、L2、N），其中L1和N之間120V，L2和N之間也是120V，但由于L1和L2的波形正好反相（180°相位差），兩者之間測出來的電壓就是120V+120V=240V-7。

為什么需要這個？想想北美的家庭用電就知道了——小的咖啡機、燈泡用120V，大的空調、電烤箱用240V。一臺儲能設備要把電池的電同時供給這兩種規格，就必須要有裂相輸出能力。

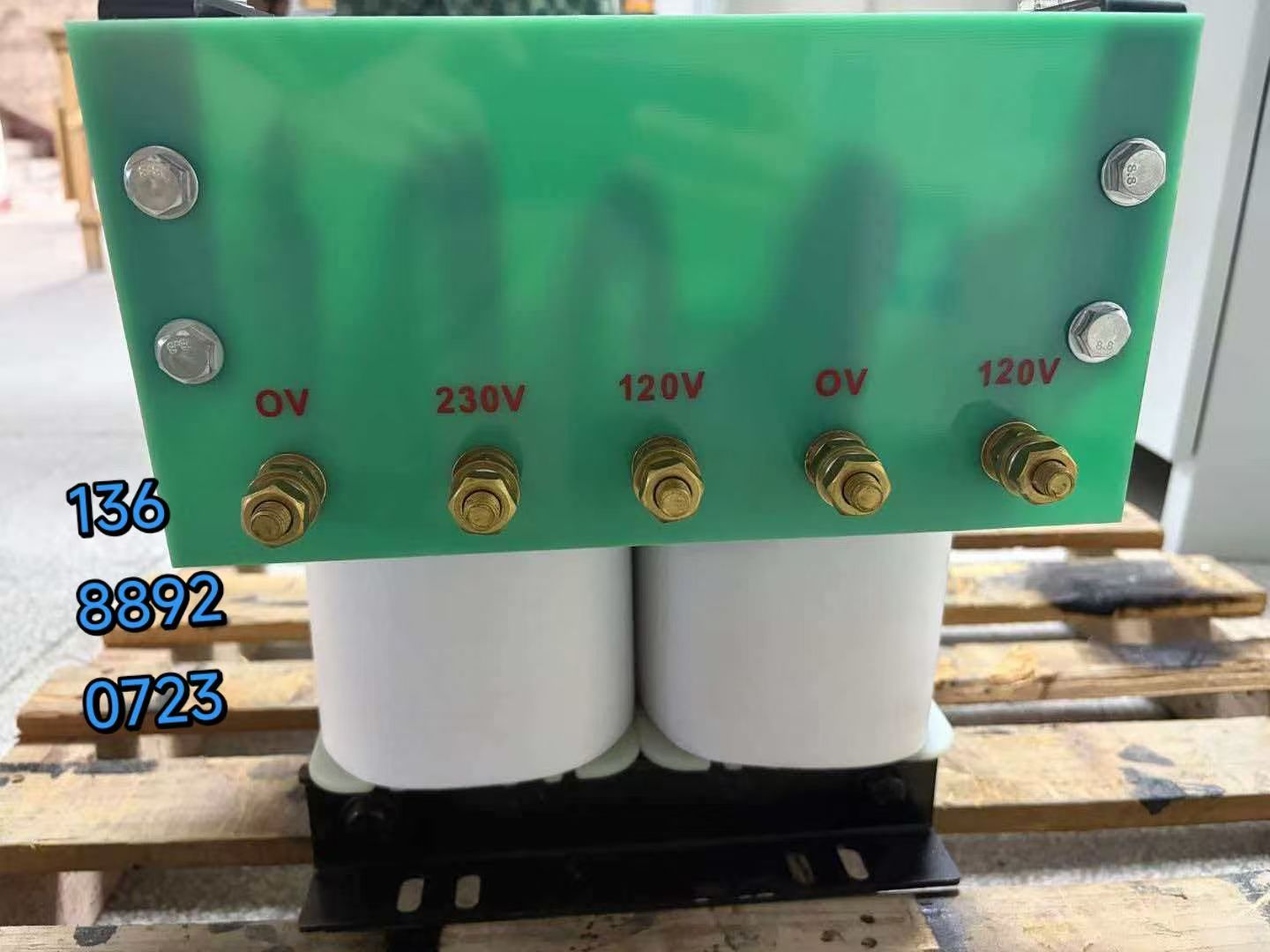

而卓爾凡的這臺裂相變壓器的核心任務就是：將來自儲能逆變器的單相230V輸入，通過電磁轉換，變成一個240V線電壓加兩組120V相電壓的裂相輸出系統。

二、技術原理：中心抽頭變壓器的核心邏輯

要理解這臺變壓器怎么做到的，就要先搞懂中心抽頭變壓器的基本原理。

裂相/分相的核心特點是利用中心抽頭變壓器，提供兩種電壓（120V和240V），以滿足不同用電設備的需求-44?？梢赃@樣理解：變壓器的次級繞組兩端之間的電壓是240V。從這個繞組的中點引出一個抽頭作為中性點（N），由于繞組是均勻繞制的，從中點到任意一端的電壓正好是120V。

于是就有了：

L1（火線1）與 N（中性線）之間：120V

L2（火線2）與 N（中性線）之間：120V（但相位與L1-N相差180°）

L1 與 L2 之間：240V（兩段120V反相疊加）

這臺裂相變壓器的輸入是230V單相（戶用儲能逆變器的默認輸出），通過變比設計在次級得到240V繞組，再抽頭得到兩組120V。這樣一來，原有的儲能系統不需要更換逆變器硬件，只需要外接一臺裂相變壓器，就能直接適應北美家庭的雙電壓配電規格。

三、技術痛點：效率、不平衡帶載與電磁兼容

在實際工程應用中，裂相變壓器并非只是簡單“抽個頭”就完事了。下面說幾個電子工程師最關心的點：

1. 效率優化

雙繞組變壓器在儲能系統中常被選用，因其低阻抗特性可降低能量傳輸損耗，更適合在充電和放電模式間切換的需求-34。在變壓器設計時，鐵芯材料選用高磁導率的取向硅鋼片，繞組采用全銅線繞制并合理設計繞組結構以減小漏磁損耗。通常端到端正激效率可以達到97%-98%，在儲能這種雙向能量流動的場景中已經是非常優秀的水準。

2. 不平衡帶載能力

裂相系統的特殊之處在于，兩路120V的負荷很可能不均衡——比如L1-N接了2kW負載，L2-N只接了500W。這時候中性線上就會有電流回流。變壓器的設計必須能夠承受這種不平衡工況而不至于過熱或電壓漂移。專業裂相變壓器在設計時已經通過合理分配繞組銅截面和優化磁路結構來應對這一挑戰。

3. 電磁兼容與隔離

儲能系統對EMC有嚴格的要求，裂相變壓器還需要兼顧共模干擾的抑制。次級中心抽頭直接接地，可以有效將共模噪聲導入地線，減少對逆變器控制系統的影響。

四、典型應用場景與接線方式

這類裂相變壓器在北美儲能市場中主要有以下幾類應用場景：

出口北美的戶用儲能系統：逆變器輸出230V→裂相變壓器→L1/L2/N三線制配電箱，直接帶載北美標準的家用電器

離網型房車/船舶改造：儲能電池+逆變器+裂相變壓器，實現一個電源同時提供120V和240V輸出，適配房車內的不同用電設備

工業設備兼容適配：當某臺設備需要240V供電但現場只有單相230V輸入時，裂相變壓器可同時解決升壓和裂相兩個需求

接線方式同樣遵循“兩火一零”的單相三線制標準，也就是接入兩根相位差嚴格保持180°的火線（L1、L2）與一根零線（N）-12。

五、卓爾凡裂相變壓器的定制能力與原廠優勢

好，上面聊了那么多原理和應用，現在說說產品本身。卓爾凡出品的這款裂相變壓器，核心參數如下：

整套變壓器采用干式隔離結構，一次側和二次側徹底電氣隔離——這意味著逆變器與負載之間沒有直流通路，既能防止電池端的直流分量竄入交流側損壞負載，也能在遭遇雷擊或電網浪涌時提供一道堅實的物理屏障。在北美UL標準的儲能方案審核中，這種隔離結構也是加分項。

目前已有多個出口北美的儲能集成商采用卓爾凡的定制裂相變壓器解決方案，從3kVA的家用戶用配置到大幾十kVA的小型商業系統均有實際落地案例。

六、寫在最后：為什么需要裂相變壓器而不只是逆變器？

有的朋友可能會問：現在不是很多裂相逆變器直接就能出120V/240V嗎？為什么還需要外置裂相變壓器？

確實有不少裂相逆變器在內部就已經把裂相功能集成進去了，但這種方式的短板也很明顯：一旦要做功率升級、要適配不同的輸入電壓范圍、或者要在后期改造中更換逆變器型號，整個逆變器都要換掉，靈活性差。

而選擇外置裂相變壓器+標準儲能逆變器的方案，對系統集成商來說有幾個很明顯的好處：

靈活性：逆變器用全球通用的標準型號，配不同國家的電壓適配變壓器即可出口世界各地

可靠性：隔離結構天然具備共模干擾抑制和直流隔離能力，逆變器側的EMC設計壓力大幅降低

后期擴容便利：想要增加更多120V支路或增大輸出容量？直接在變壓器側做升級，逆變器無需變動

卓爾凡的優勢就在這里——我們有深厚的設計和生產能力，可依照北美的UL標準、歐洲的CE標準以及IEC規范進行定制優化-。無論是交流電壓規格還是結構防護等級，我們都能夠精準匹配客戶儲能系統的實際需求，并且從打樣到批量交付全程跟進，支持售后技術支持。

如果各位發燒友或業內同仁對裂相變壓器的內部繞組排布、不同中線接地方式的優缺點、或者針對特定逆變器品牌的匹配方案有更深入的技術問題，歡迎隨時交流！
