法拉電容繼電器取電方式：極性檢查與絕緣防護的關鍵步驟

在汽車電子與工業儲能領域，高功率法拉電容憑借迅捷的充放電特性，成為應急電源與瞬時供電的首選。然而，如何從超級電容組中安全、穩定地“取電”，不僅關乎系統性能，更與設備壽命息息相關。今天，我們將從極性檢查與絕緣防護兩大維度，拆解法拉電容繼電器取電方式的關鍵要訣，助你打造更可靠的能量管理方案。

一、繼電器取電的價值：精準控制高電流輸出

法拉電容的瞬間放電能力驚人，若直接接入負載，瞬時電流峰值易達數百安培。此時，繼電器就如同“閘門”，只有在信號觸發時才閉合電路，將大電流引入負載，避免在待機或熄火狀態下耗電。以汽車應急啟動為例，當駕駛員轉動鑰匙，控制電路驅動繼電器線圈吸合，瞬間釋放電容儲能；熄火后繼電器斷開，徹底隔離電源，杜絕無謂放電。

二、極性檢查：確保正負接線零誤差

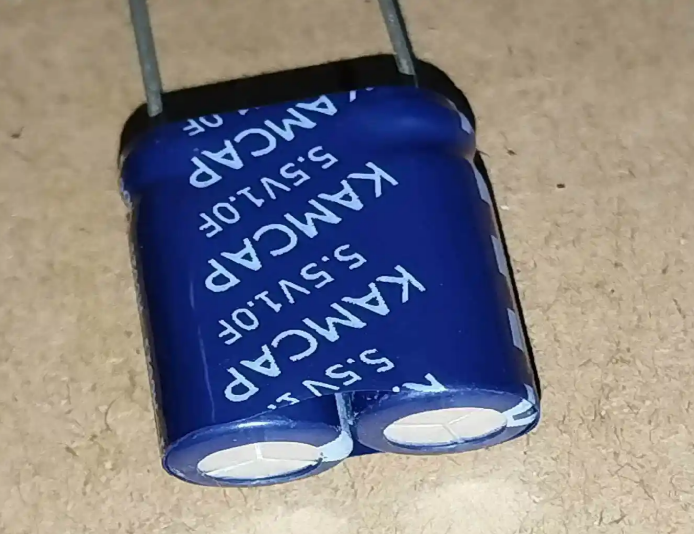

1. 直觀識別：法拉電容一側通常印有“+”“–”標識，或采用紅黑雙色外殼區分。初次安裝前，務必肉眼確認極性標志，避免混淆。
2. 萬用表二次校驗：將萬用表置于直流電壓檔，將紅表筆接觸疑似正極，黑表筆接觸疑似負極，讀取開路電壓方向。如顯示電壓與額定值相符，說明接線正確；若電壓讀數為負，則需對調接線。
3. 防呆設計：在正極與繼電器觸點間，可加入防反接二極管或保險絲，一旦出現反向接入，電路自動阻斷，進一步保障系統安全。

三、絕緣防護：從線徑選擇到多層屏蔽

1. 線徑標準：啟動瞬間電流往往超百安，推薦選用截面積不小于25平方毫米的高柔性電纜，以確保導線不過熱、不飄弧。
2. 多層絕緣：在電纜外層包覆螺旋式玻璃纖維鋁箔膠帶，兼顧耐磨和電磁屏蔽；再加一層耐高溫陶瓷纖維紙，增強隔熱性能。此種“復合防護”如同為導線量身定制的護甲，能有效抵御振動摩擦與熱應力。
3. 熱縮管收口：所有接頭處應先套熱縮管，再做焊接或壓接，最后加熱收縮貼合。這樣既防止氧化，又避免金屬外露造成短路。

四、接線順序與繼電器布置

1. 先布線后固件：在安裝繼電器前，先鋪設好正、負母線，并將電容端的線束固定在車輛或機柜底板，防止振動拖拉。
2. 繼電器安裝位置：應盡量靠近電容組，縮短高電流走線；同時留出至少10mm的空氣間隙，滿足熱量散逸。
3. 接線順序：先連接電容組正負，總線斷開狀態下完成極性校驗與絕緣包裹，再接繼電器觸點，最后才將控制線與線圈端子相連。

五、應急啟動系統實戰案例

某改裝車主將6只法拉電容分為兩組串聯，再并聯組合，形成12V大容量儲能模塊。通過100A級繼電器與發動機起動機直連，在寒冷環境下仍能穩定提供超過500A的啟動電流。車主在取電線路上采用三層復合絕緣，并在正極支路增加0.01Ω功率電阻以限流，確保電容充放電平穩，不會沖擊繼電器線圈或觸點。

六、常見誤區與優化建議

1. 忽略繼電器線圈額定電壓：線圈電壓過低會導致吸合不全，線圈過壓則損壞絕緣。務必選型與控制電壓一致的繼電器。
2. 僅靠自放電保護：內部泄漏電流無可避免，長期閑置后容量衰減明顯。建議配置微電流監測電路，定期補充電量。
3. 單層絕緣思維：只有多層防護才能應對電磁干擾、振動和高溫環境，保障長期穩定運行。

通過系統化的極性檢查和多重絕緣防護設計，法拉電容與繼電器的組合才能在高負荷、復雜工況下游刃有余。無論是汽車應急啟動，還是工業儲能切換，這套取電方式都將成為你可靠的選擇。期待你在實踐中不斷優化，推動更多創新應用落地。歡迎在下方留言討論你的安裝心得與改進方案，關注我們，獲取更多電力電子技術干貨。
