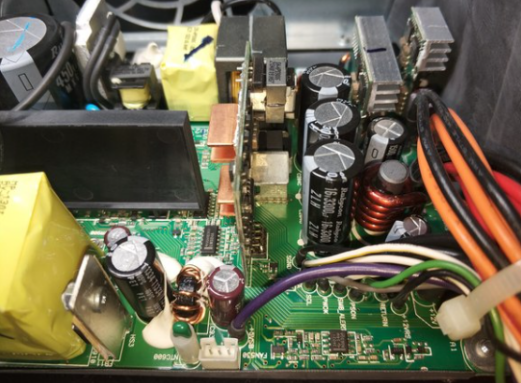

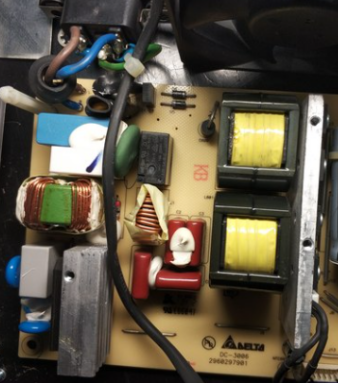

數據中心AI服務器電源具備高壓、高功率、高效率、且需要實現快速動態響應的特性，是一種高能效的電源。

在研發階段，客戶對于電源輸出功率和效率的測試精度也有嚴格要求。PFC(功率因數校正)模塊在提升AI服務器電源的能效方面起到了關鍵作用。為評估PFC的性能，需要長時間記錄功率和功率因數波形，掌握PFC的無功補償效果以及諧波情況。

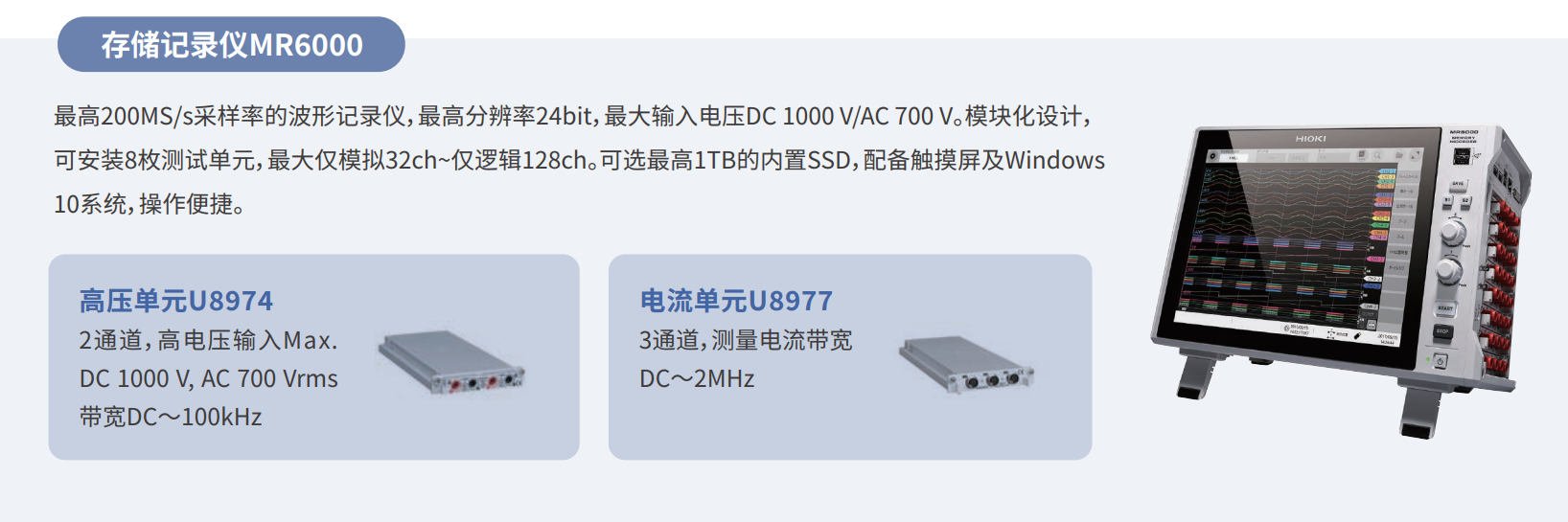

HIOKI存儲記錄儀MR6000借助高速采樣和存儲技術，為AI服務器電源制造商提供了實時查看高分辨率的功率波形以及更多數據存儲和分析的可能。使用存儲記錄儀MR6000搭配高壓單元U8974和電流單元U8977，并使用電流傳感器CT6873，可實現DC 1000V或AC 700V的高壓直接輸入和高精度的電流測試，滿足行業標準GB 20943-2025，助力高品質AI服務器電源的研發和生產。

實測回顧

高壓單元U8974：直接輸入AC 700V / DC 1000V電壓

該測試方案選擇高壓單元U8974作為測量電壓的方式，U8974支持直接輸入AC 700V MAX 或DC 1000V MAX高壓。有效避免了高壓測試環境下需要使用差分探頭而導致測試精度降低的問題。

設置波形運算功能

在【運算】-【波形運算】中進行功率測試的有關設置。設置接線方式，電壓和電流所使用的通道等。
該被測物電源為三相輸出，故在MR6000【接線方式】中選擇3P3W或3V3A。

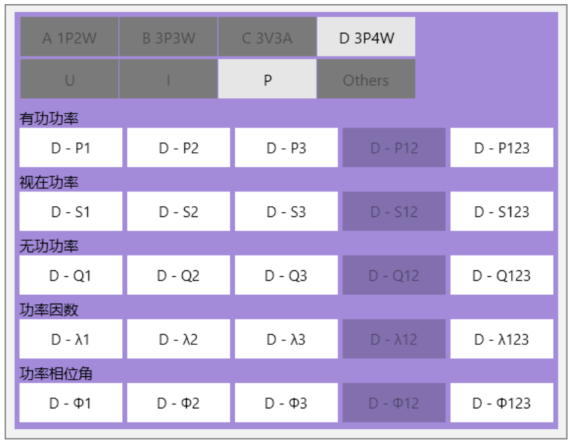

點擊【功率運算】，將其設置為有效，點擊【參數】，選擇運算類型。按本次客戶測試需求，以功率運算為例，將有功功率和功率因數選項點亮即可激活運算：

實測結果

該電源中的PFC（功率因數校正）電路模塊，通過高頻開關和專用控制芯片來實時調整輸入電流的波形，目的是使其與輸入電壓的波形保持高度同步。為評估它的同步能力，需要了解該模塊的功率因數，以 實現效率最大化 。

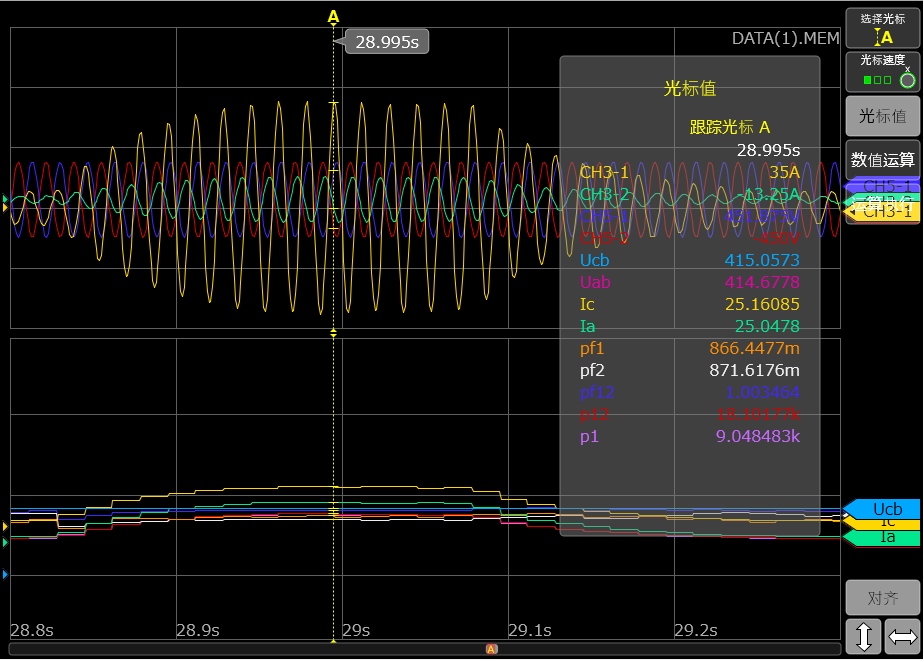

儀器將通過電壓以及電流的零交叉求出功率相關值并將其圖形化。如此一來，我們上文中已設置的功率、功率因數波形，即可與實測的電壓電流于同一時間軸一起實時顯示。

在測試頁面中直接對單個波形進行縮放，并使用光標追蹤功能，分析精準時間節點的數據。

案例衍生

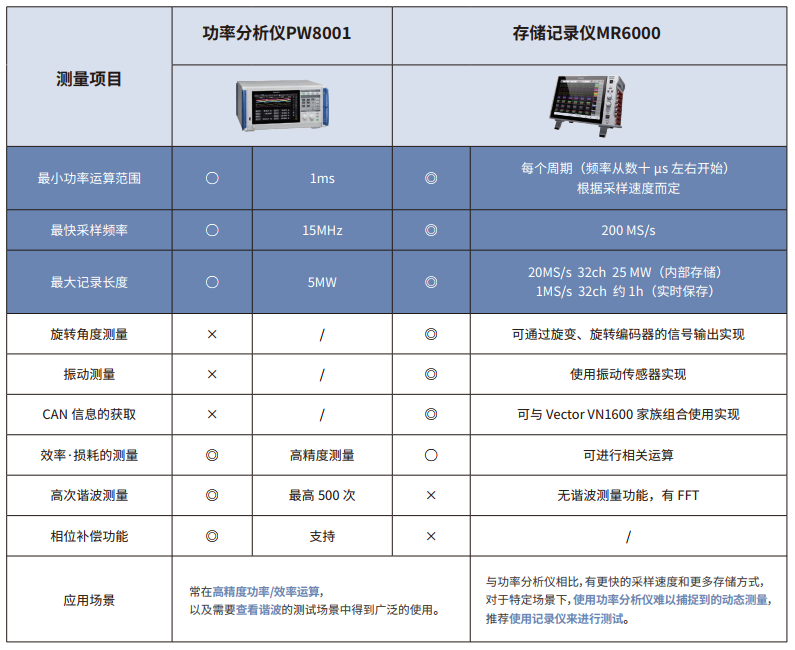

功率分析儀和存儲記錄儀在功率測量中的不同應用場景

通過存儲記錄儀MR6000輕松測量瞬態功率

使用案例：測試某變頻電機功率波形每個周期的變化

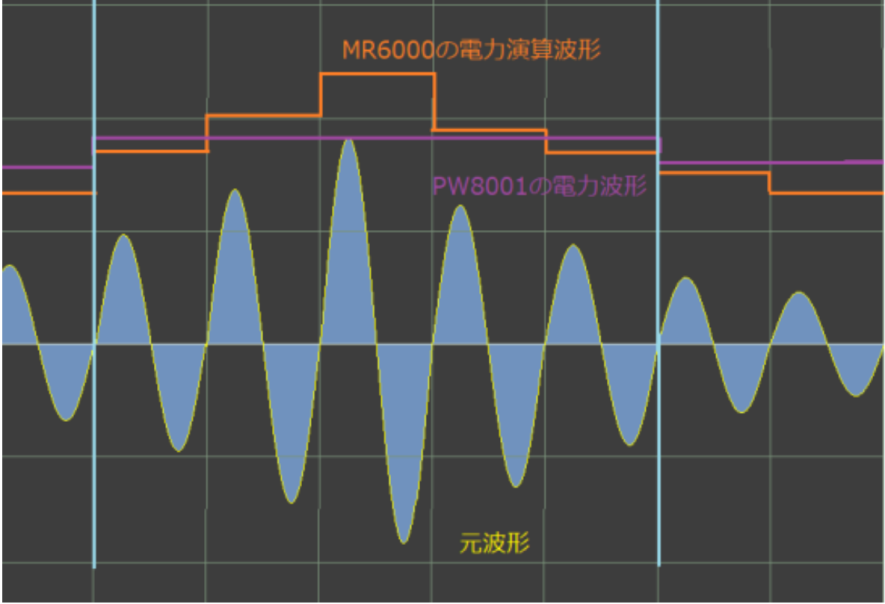

如圖所示，該功率波形的周期為500μs，由于功率分析儀的最短功率更新時間為1ms，若想要了解每個周期的功率變化，MR6000是更合適的選擇。

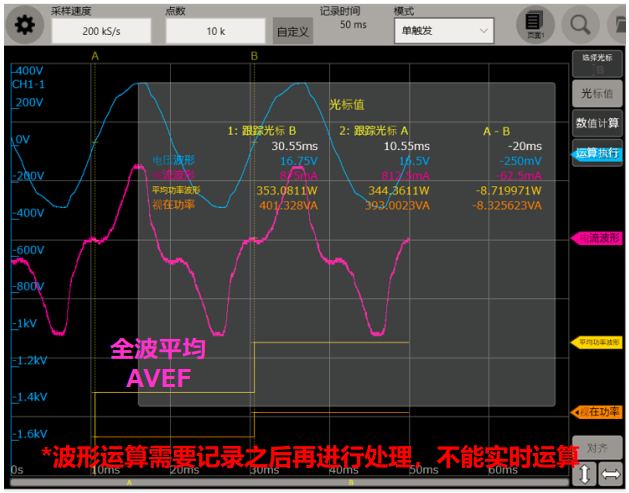

實測效果——使用MR6000，能夠電壓、電流和功率等波形在同一時間軸上顯示。結合光標功能，便于進行分析。
