深度拆解 TDK 車規級共模濾波器 ACM70V-701-2PL-TL00：小型化與高可靠性的完美融合

在汽車電子向高壓化、高頻化、小型化快速迭代的今天，EMC 電磁兼容性設計已成為動力系統、安全控制系統開發的核心環節。共模噪聲作為車載電源線路的主要干擾源，極易引發 ECU 工作異常、信號傳輸失真等問題，而TDK ACM70V-701-2PL-TL00作為 ACM-V 系列車規明星產品，憑借嚴苛的 AEC-Q200 認證、極致的尺寸管控與卓越的電氣性能，成為車載電源 EMI 對策的優選器件。今天我們從核心架構、電氣參數、車規可靠性、應用場景四大維度，做一次無營銷的專業技術解析。

一、型號命名與核心架構：專屬磁芯，小型化設計

先理清型號含義，避免選型混淆：ACM70V-701-2PL-TL00

ACM：系列代號，代表車載電源線用共模濾波器

70V：尺寸規格（7.0mm×6.0mm×3.5mm），V 代表低背型設計

701：共模阻抗 700Ω（@100MHz）

2PL：2 通道、無極性封裝、編帶包裝

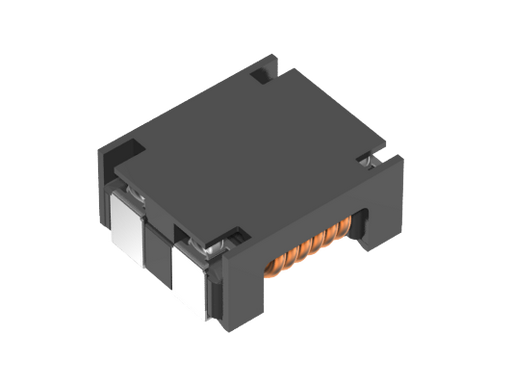

TL00：生產批次與管理符號核心架構采用TDK 專屬方形封閉磁芯設計，區別于傳統開放式磁芯，這種結構有三大核心優勢：

封閉磁路可大幅降低漏磁，減少對周邊電路的電磁干擾，同時提升自身抗干擾能力；

在保持電氣性能不變的前提下，實現體積最小化，尺寸僅 7.0mm×6.0mm×3.5mm，重量 1.5g，適配車載 PCB 高密度布局；

低背（3.5mm）設計完美適配 SMT 表面貼裝工藝，兼容自動化量產，降低裝配不良率。

二、核心電氣參數解析：大電感、強過流、寬溫域

作為車規器件，電氣參數需同時滿足噪聲抑制能力、負載能力、極端環境適應性三大要求，以下結合實測與手冊數據深度解讀：

1. 電感與阻抗：精準抑制高頻共模噪聲

電感值：700μH ±20%，大電感量可有效抑制低頻段共模噪聲；

共模阻抗：700Ω（@100MHz），在車載噪聲集中的 10MHz–1GHz 頻段呈現高阻抗特性，對高頻共模干擾抑制效果顯著，完美適配車載 DC–DC 電源、電機驅動電路的 EMC 需求。

2. 電流能力：峰值耐受強，適配動態負載

額定電流：125A（最大值，+125°C），持續負載能力強，滿足車載動力系統大電流工作場景；

脈沖電流：800A（最大值，持續時間≤30s，每分鐘≤5 次），可承受瞬時大電流沖擊，適配電機啟動、負載突變等極端工況，避免器件燒毀。

3. 溫度特性：全溫域穩定，適配車載嚴苛環境

工作溫度：-40°C 至 +125°C，覆蓋車載極寒啟動、高溫機艙工作全場景，不含自發熱情況下可穩定工作；

存儲溫度：-55°C 至 +150°C，長期存儲無性能衰減，適配整車生產、倉儲、運輸全流程。

4. 其他關鍵參數

封裝類型：無極性（No polarity），安裝無需區分方向，降低裝配錯誤風險；

額定電壓：80V，適配車載 12V/24V 電源系統，兼容新能源汽車低壓電路；

直流電阻（DCR）：典型值 15mΩ，低內阻減少自身功耗發熱，提升能效。

三、車規級可靠性：AEC-Q200 認證，全維度嚴苛測試

車載器件的核心門檻是AEC-Q200 無源器件車規認證，ACM70V 系列通過全套 20 項嚴苛測試，核心可靠性指標如下：

溫度循環測試：-40°C 至 + 125°C 循環 1000 次，電氣參數無漂移、無結構開裂；

高溫工作壽命：+125°C 環境下持續工作 1000 小時，性能穩定；

機械振動 / 沖擊：承受 5g 振動、1000g 沖擊，無引腳脫落、磁芯破損；

偏置濕度：85°C、85% RH 環境下持續工作 500 小時，絕緣性能無下降；

RoHS 合規：無鉛環保材質，符合歐盟環保標準，適配全球整車出口需求。

四、典型應用場景：聚焦車載動力與安全系統

基于其電氣特性與車規可靠性，ACM70V-701-2PL-TL00 主要應用于以下車載核心場景：

車載動力系統：發動機 ECU、變速箱控制單元、電機控制器電源線路共模噪聲抑制；

安全控制系統：ABS 防抱死系統、ESP 車身穩定系統、安全氣囊控制模塊 EMI 防護；

車載多媒體與網聯設備：車載中控、車機系統、ADAS 高級駕駛輔助系統電源噪聲濾波；

新能源汽車低壓系統：BMS 電池管理系統、車載充電機（OBC）低壓側共模干擾抑制。

五、選型關鍵注意事項

電流降額設計：+125°C 高溫環境下需保留 20% 以上電流余量，避免長期滿負載工作加速老化；

PCB 布局：遠離高頻功率器件（如 MOS 管、變壓器），預留≥2mm 間距，減少漏磁干擾；接地采用大面積鋪銅，降低接地阻抗；

焊接工藝：適配 230°C–245°C 無鉛焊接，避免高溫長時間加熱導致磁芯退磁。
