SGI - N030W新品發布

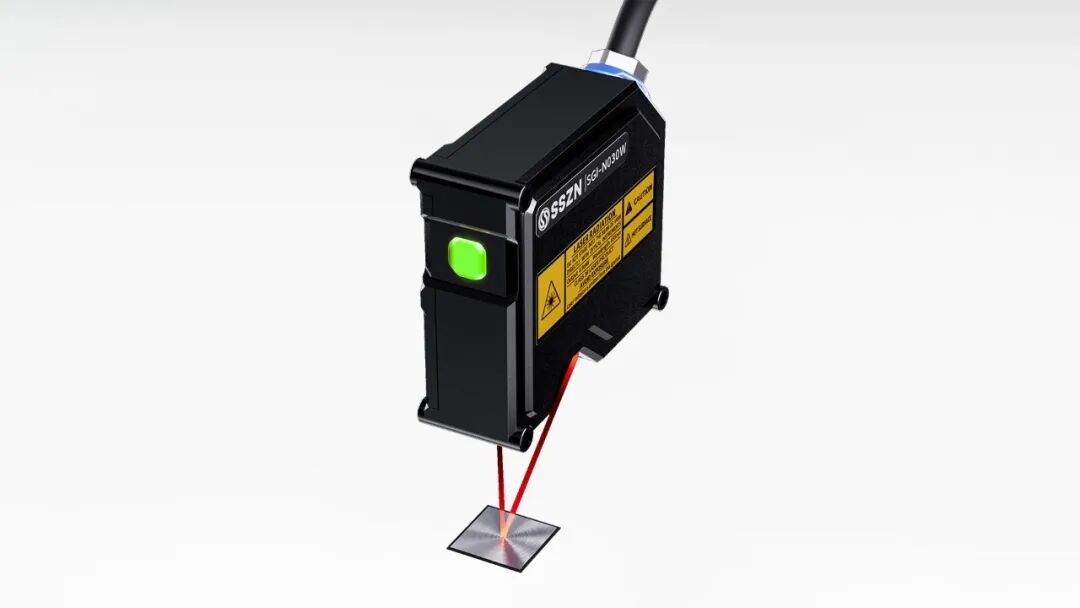

該型號具有寬光點、微米級精度、高速度的一體式傳感器，可滿足在鋰電、半導體等行業生產過程中對小尺寸、測厚度工件的高精度檢測需求。

在橡膠，拉絲/噴砂金屬，磨砂材質中，表面看似平整，放大后卻有細微凹凸。SGI - N030W激光位移傳感器在應對此類測量任務時，展現出了極為突出的優異性能。

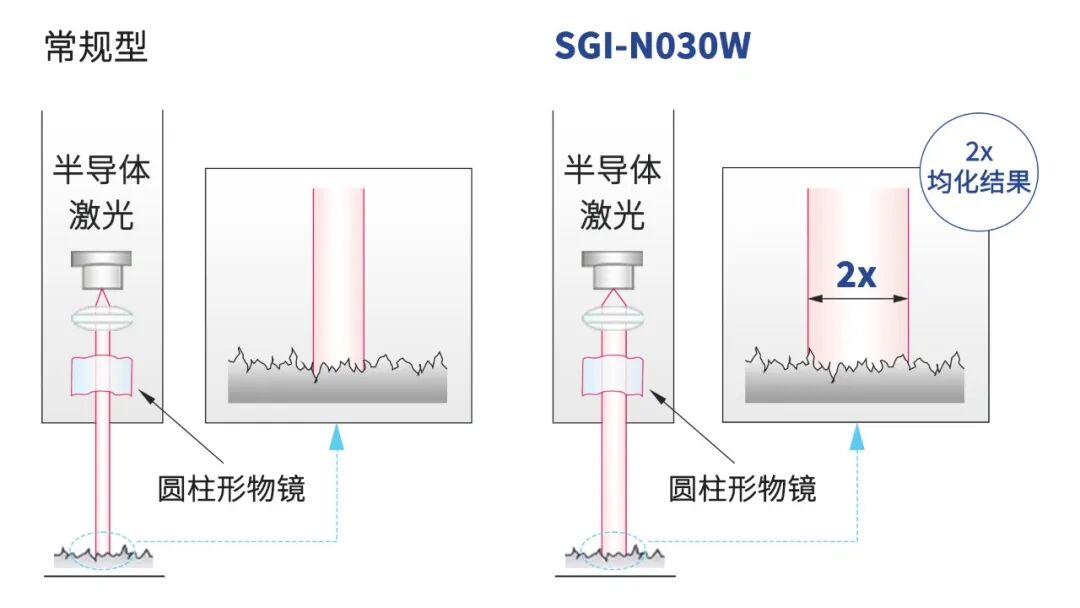

常規聚焦光點傳感器易受干擾，測量出錯。改用寬光點感測頭可均化不平影響，在拉絲金屬、橡膠等粗糙表面上實現穩定高精度測量。

經典案例：鋰電池極片測厚

鋰電池極片的厚度均勻性直接決定電池的容量、內阻與循環壽命，是動力電池制造過程中的關鍵質量指標。隨著高能量密度電池的發展，極片涂層越來越薄、一致性要求越來越高，傳統離線抽檢方式已無法滿足全流程質量管控需求，在線測厚成為涂覆工序的標配環節。

01測量難點

1.精度瓶頸：傳統方案難在高速運動中實現±0.3μm穩定測量，影響電池批次一致性。

2.效率矛盾：離線抽檢覆蓋局部，在線檢測受采樣頻率限制，300mm/s線速下有漏檢風險。

3.抗干擾能力不足：極片表面干擾易致測量數據波動，影響可靠性。

02微米級高精度檢測

深視智能SGI - N030W激光位移傳感器

參考距離30mm，測量范圍±5mm

重復精度0.05μm，線性度±0.02%的F.S.，采樣頻率50kHz

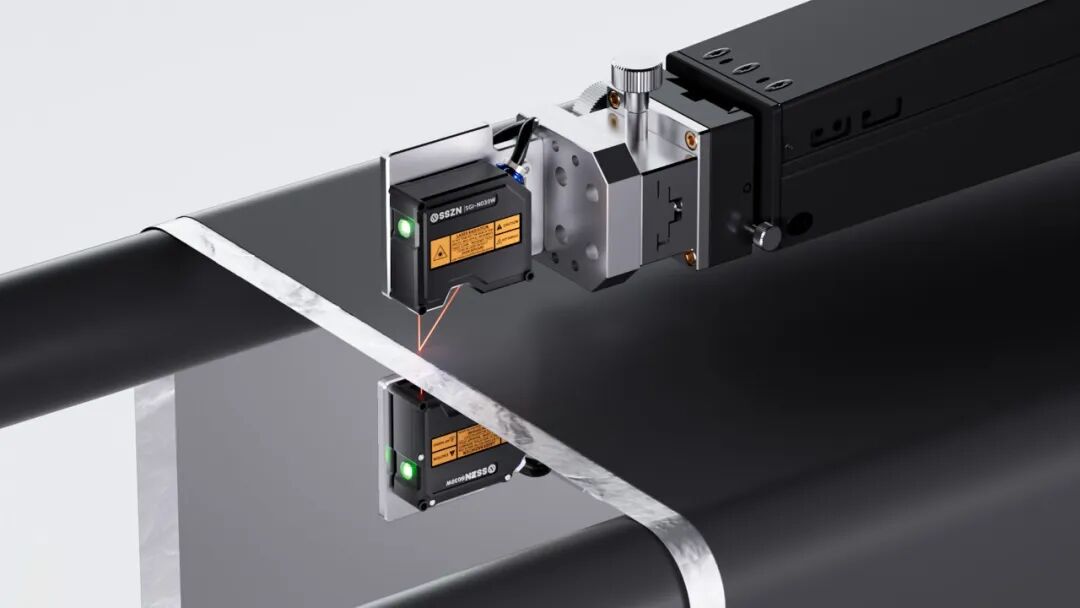

可采用上下對射式安裝，U形大理石支架保證同軸度，沿極片寬幅方向往復掃描全幅面檢測。通過上下傳感器測距結合間距計算厚度，標定補償消除誤差與環境影響。

03檢測結果

該檢測項目的極片以1~2m/s流過，連續采集整板數據，去除干擾數據后選取線段平均得出整板平均厚度。在300mm/s線速下，測量精度穩定在±0.3μm以內。各項檢測內容如尺寸、精度、速度等均可滿足。

SGI - N030W核心優勢：

• 微米級高精度重復精度0.05μm，精準捕捉極片厚度波動。
• 高速采樣適配50kHz采樣頻率，無漏檢風險。
• 主從同步在測厚場景下優勢尤為突出，可利用上下兩臺傳感器對射安裝，實現高精度同步的厚度測量。
• 多種通訊方式
  支持RS485、100Base-TX以太網，模擬量可切換電壓/電流。

應用場景延伸

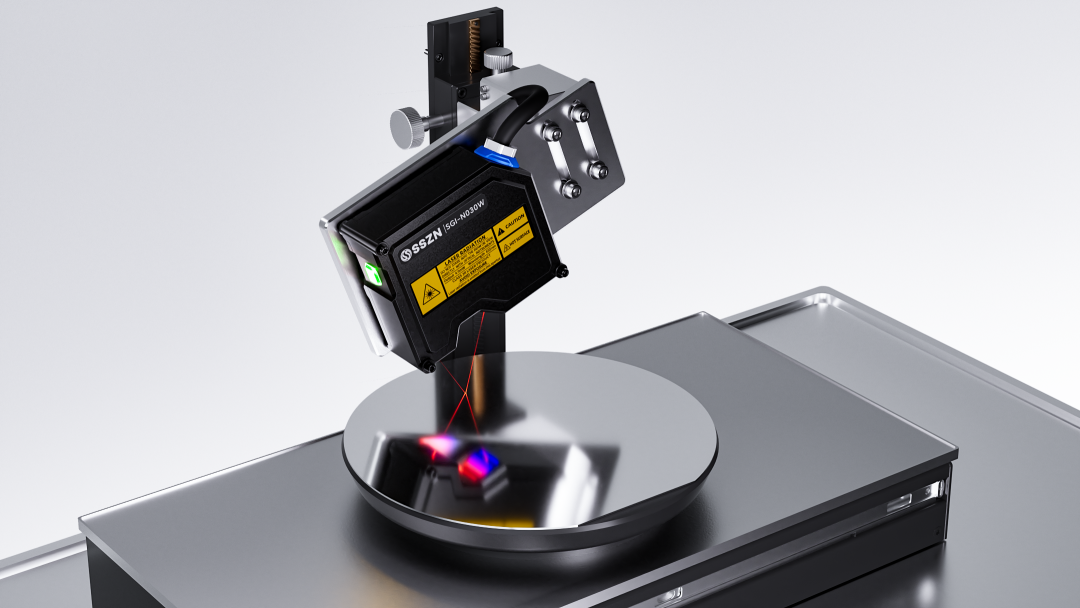

01晶圓引導

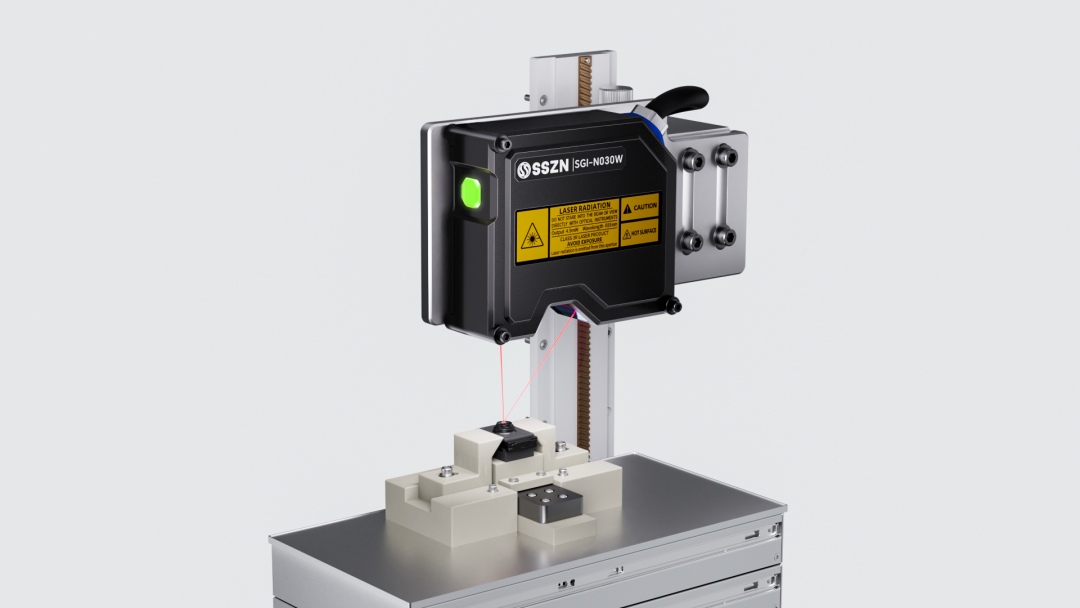

02電機行程測量

深視智能激光位移傳感器以其高精度、高適應性、高穩定性的特點，使之成為工業精密測量領域的重要工具。如有測厚度、小尺寸工件等檢測需求，歡迎與我們聯系。
