汽車芯片自主可控是我國新能源汽車產業高質量發展的底層基石，面對全球車規芯片供應鏈格局重構，國產芯片企業持續深耕技術攻堅。中穎電子成立三十多年來，持續深耕自主品牌芯片研發，完善車規級芯片產品布局，重磅推出SH40A21xx/11xx系列車規MCU，以豐富的外設接口、高安全和穩定的量產能力成為國產車規MCU優選方案。

一、產品概況

SH40A21xx/11xx是基于ARM Cortex?M0+內核的車規級MCU，滿足功能安全ISO26262 ASIL B等級，最高48MHz主頻，搭載128KB片上Flash和16KB SRAM，芯片采用2.4-5.5V寬電壓供電，能在-40℃~+125℃的工作溫度范圍內穩定運行，符合AEC-Q100 Grade1標準，外設配置豐富，適合各種帶觸摸按鍵的通用車身控制。

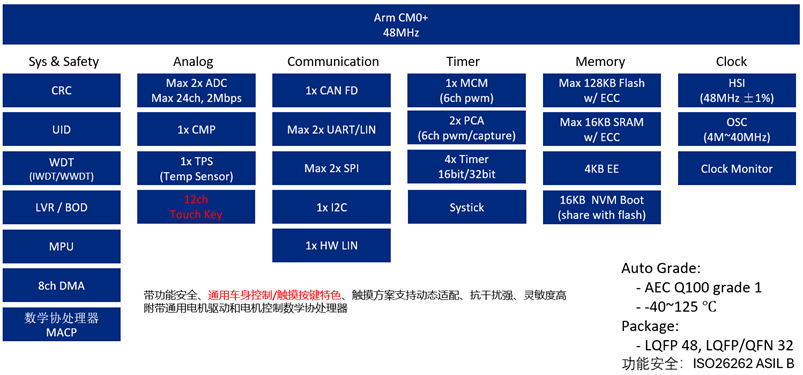

二、產品規格方框圖

三、主要特性

電源與安全體系：2.4V – 5.5V超寬電壓輸入，內置POR上電復位、LVR低壓復位、BOD掉電檢測、看門狗、時鐘安全監控CSM、CRC數據校驗，F(xiàn)LASH和RAM數據ECC糾錯，96位UID,全維度抵御車載電磁干擾與系統異常故障，符合ISO26262 ASIL B等級標準，

內核：ARM Cortex-M0+內核，48MHz主頻，內置硬件32位乘除法器、指令加速架構，集成MPU存儲保護單元，支持SW Debug。

存儲資源：112KB Flash+16KB Boot ROM和16KB SRAM，帶ECC糾錯，4KB EEPROM，滿足程序存儲、實時數據緩存、車輛參數掉電保存和OTA固件升級需求。

專屬電機協處理MACP：硬件CORDIC（正余弦、Park/反Park變換）、硬件IQ高精度除法、五段/七段式硬件SVPWM波形引擎，支撐永磁同步電機FOC矢量控制，大幅釋放CPU算力，降低軟件運算負載。

電機控制：12路高精度PWM輸出，支持死區控制和互補輸出，支持故障檢測功能。

觸摸按鍵：最多12路輸入，基于自電容電荷轉移模式檢測，高速高精度ADC采樣，檢測范圍寬，按鍵響應速度快，算法成熟。

車載通信接口：1路CAN FD、1路獨立硬件LIN、2路UART/LIN、2路SPI和1路I2C，其中CAN/LIN控制器通過IHR一致性測試認證。

模擬采集與控制：共25路2個12位高精度ADC，采樣速率2MSPS，內置片上溫度傳感器和1路高速模擬比較器。

車規可靠性：滿足AEC-Q100 Grade 1標準，HBM 6000V，CDM 1000V，Latch Up 200mA(125℃)。

封裝：LQFP48, LQFP32, QFN32,引腳定義Pin to Pin NXP S32K11x系列。

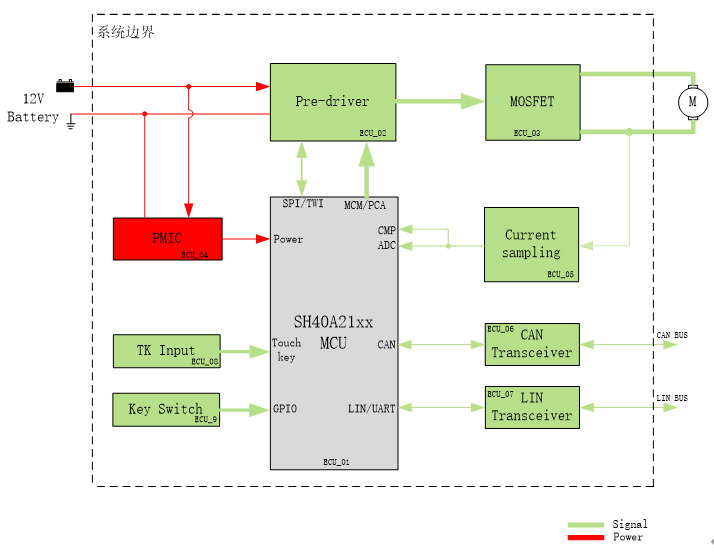

四、典型應用

車身控制：車窗、后視鏡、車燈、雨刮、座椅調節、電動尾門、空氣凈化（PM2.5）等。

觸摸控制：多功能方向盤、閱讀燈、車窗/天窗觸控、滑輪滑條/按鍵陣列等。
