對于數據中心供電系統中大量配置的ACUPS來講，IGBT整流的高頻機型ACUPS具有尺寸小、重量輕、運行效率高、性價比高等多方面優勢，其技術和產品已經成熟，是當前數據中心機房節能、高效的理想選擇。傳統的工頻機型ACUPS由于效率低、體積大而笨重、能耗高、運行成本高，已逐漸不適應目前節能減排的需求。

一、什么是工頻機型ACUPS？

定義：工頻機型ACUPS是按傳統模擬電路原理設計，其整流器和變壓器的工作頻率均為工頻50Hz，因此得名。

主要組成：可控硅（SCR）整流器+蓄電池+IGBT逆變器+旁路+工頻升壓輸出變壓器

結構特點：可控硅整流器屬于半控器件，因此控制系統只能控制開通點，不能控制關斷?？煽毓枵髌鲗儆?strong>降壓整流，直流母線電壓較低。必須在逆變器輸出端增加升壓變壓器才能輸出380V/220V電壓。工頻機輸出變壓器功能：變壓+產生隔離接地點。

常見誤區：
? 有人認為工頻機的輸出變壓器能抗干擾、能濾波。
? 事實：變壓器在正常工作時是線性的，要不失真地傳遞信號，所以它不具備抗干擾能力。

?事實：變壓器自身功耗會造成UPS設備內部的溫升增大，降低了系統的可靠性。同時變壓器并聯時會產生環流，環流的長期存在將導致設備發熱和壽命縮短。

二、什么是高頻機型ACUPS？

定義：高頻機型ACUPS采用IGBT高頻整流器，開關頻率可達幾千赫茲到幾十千赫茲，遠高于50Hz，因此得名。

主要組成：IGBT高頻整流器+蓄電池+IGBT逆變器+旁路

結構特點：屬于升壓整流，直流母線電壓典型值為DC700～800V。要得到220V電壓，逆變器輸出不需要△/Y變壓器，只需將逆變器中性線與輸入零線等電位聯結。

安全配置：高頻機通常單獨配置一個斬波器（蓄電池電壓雙向變換器），用于升降電池組電壓，避免電池直接掛接母線帶來的安全隱患。

高頻機型ACUPS的8大性能優勢

高頻機的兩個常見使用誤區

誤區1：給高頻機后面加輸出變壓器

有些廠家為了迎合偏愛工頻機的用戶，在高頻機后面加裝輸出變壓器，謊稱是工頻機。

真相：加了變壓器仍是高頻機，變壓器只是負載，會多消耗功率、多一個故障點。

誤區2：在列頭柜中不合理加裝變壓器

有些用戶誤以為輸出變壓器能抗干擾、隔離直流電壓使其不能加到負載端、提高可靠性，要求在高頻機配電的列頭柜中加裝變壓器。

后果：

增加設備投資，造成浪費

增加3個故障點（防雷器、斷路器、變壓器），降低設備可靠性

加大了柜機自重，可能導致機房承重不足，因承重更改設計，投資大，工期長

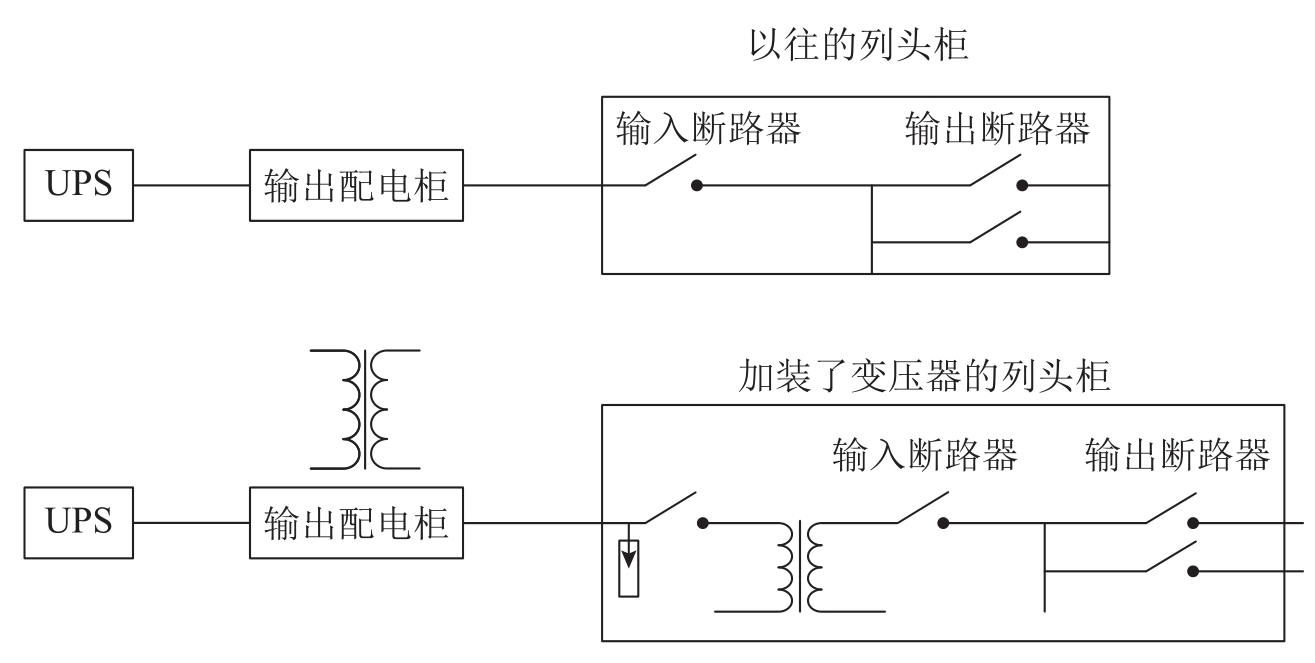

兩種列頭柜的結構原理圖

五、總結

對于數據中心供電系統中大量配置的ACUPS來講：

傳統工頻機型ACUPS：效率低、體積大、笨重、能耗高、運行成本高，已逐漸不適應節能減排需求。

高頻機型ACUPS：尺寸小、重量輕、運行效率高、性價比高，是當前數據中心機房節能、高效的理想選擇。
