根據外形結構的不同，ACUPS（交流不間斷電源）主要分為三種類型：機架式ACUPS、塔式ACUPS和模塊化ACUPS。下面分別介紹它們的特點和適用場景。

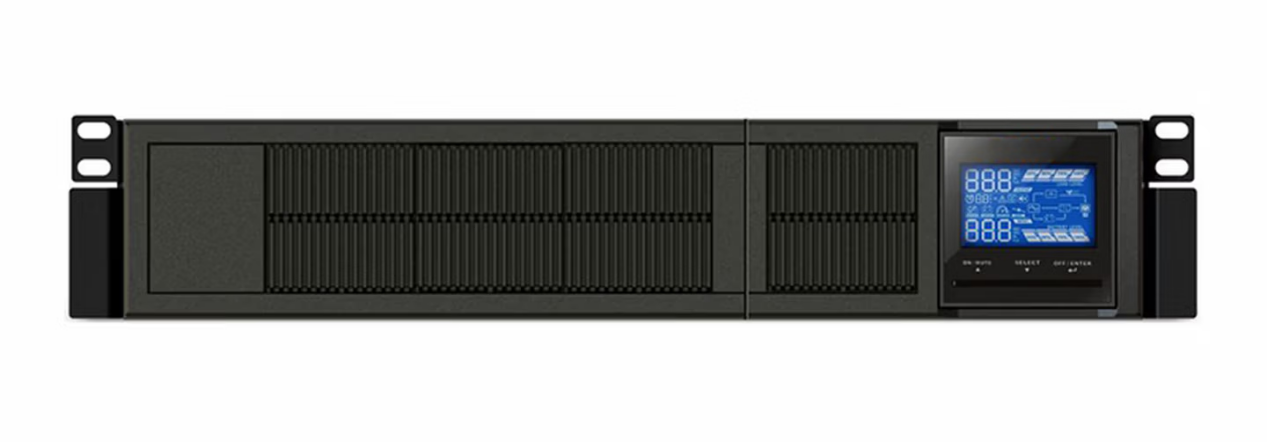

一、機架式ACUPS

機架式ACUPS的結構類似于服務器，采用標準19英寸機架尺寸，最小高度僅為1U，容量通常在1～6kW之間，屬于中小功率。它通過導軌安裝在標準服務器機架上，與負載設備集成在一起。

主要特點：

節省機房空間，提高空間利用率；

易于安裝、使用和維護，便于集中監控管理；

廣泛采用磷酸鐵鋰電池包，體積更小、重量更輕、壽命更長；

支持ECO運行模式，高效節能；

采用先進的DSP數字控制技術，提升產品性能和系統可靠性；

配備智能通信接口和標準RS-232通信接口，支持遠程在線監控和調試；

短電源連接電纜和高可靠性。

適用場景：

主要應用于安防系統集成集中供電的供給設備，以及對電力環境要求苛刻的設備。

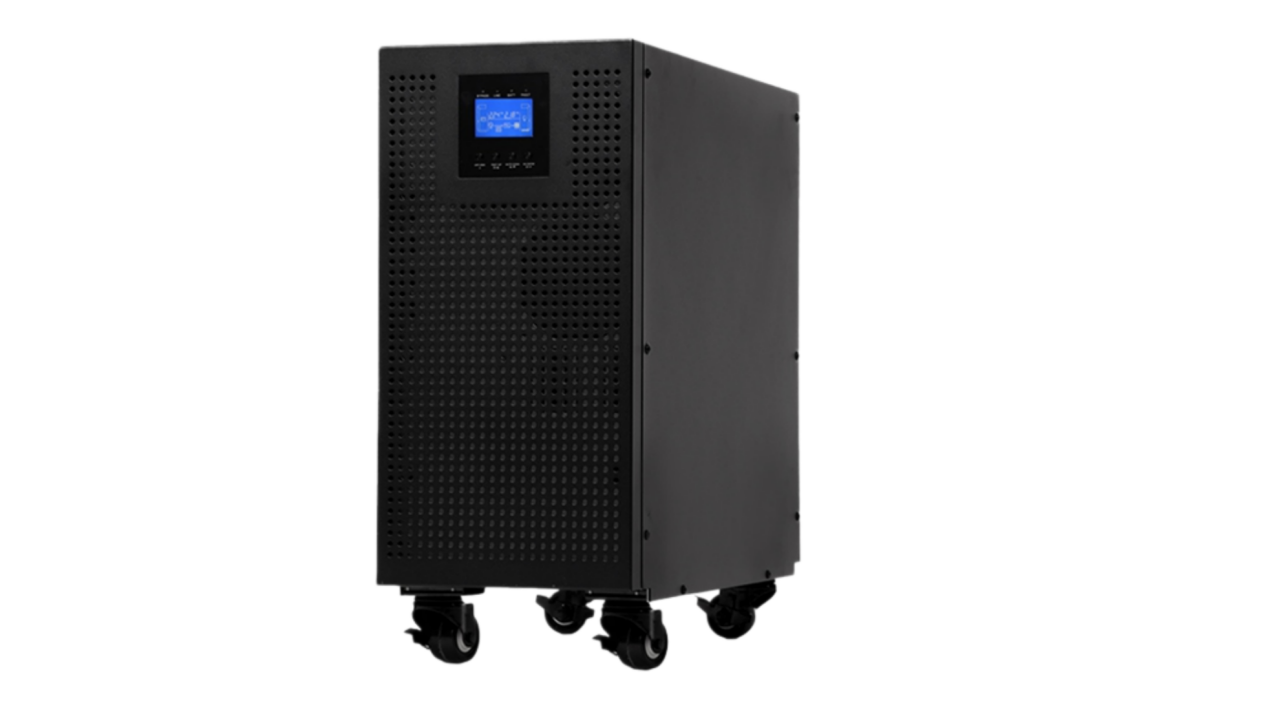

二、塔式ACUPS

塔式ACUPS落地安裝，單獨放置，需要一定的安裝和運行空間。

主要特點：

主要應用于大中型數據中心、調度中心、控制中心、管理中心等關鍵供電場景；

為重要負載提供額定電壓為380V/400V/415V的交流不間斷供電保護；

具有可靠性高、效率高、功率密度高等優勢；

采用全數字控制及IGBT整流技術，確保優異輸出質量；

效率在20%負載時可達95%，在40%負載時可達96%，匹配數據中心真實業務場景；

提供遠程干接點和RS-232監控接口，可實時監測工作狀態。

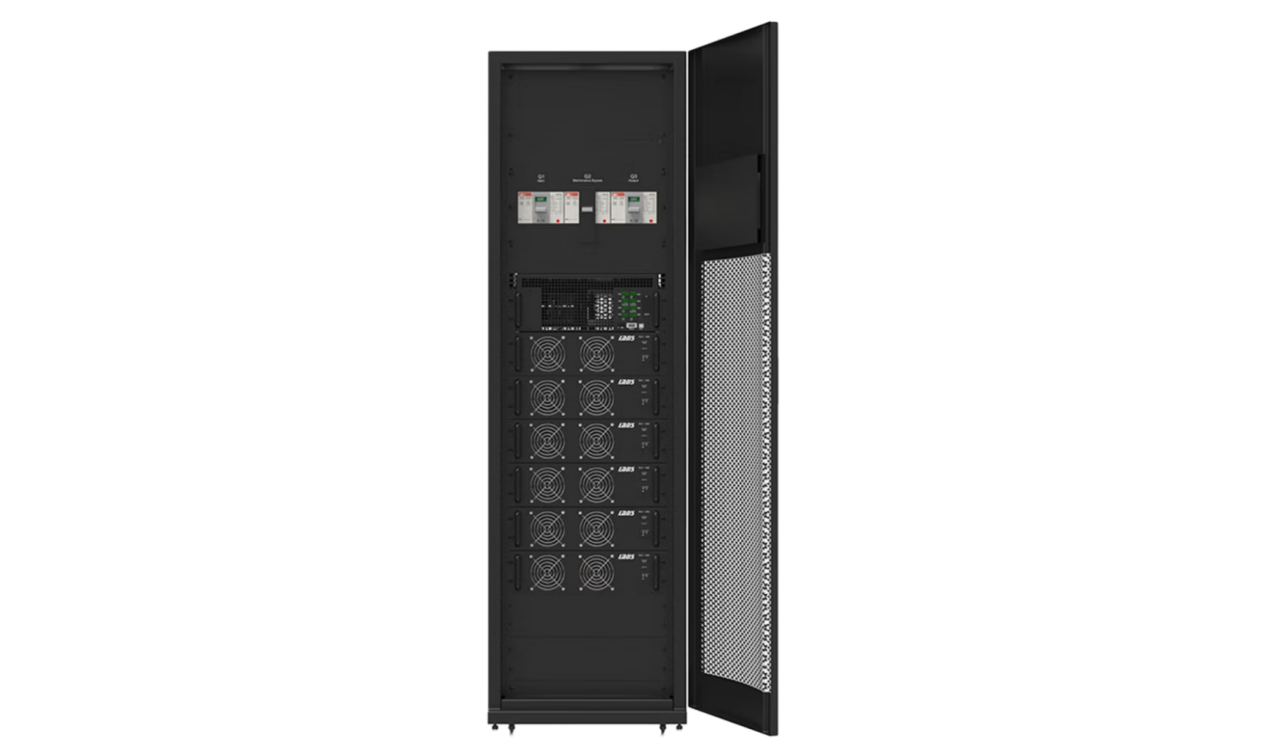

三、模塊化ACUPS

模塊化ACUPS由機架、ACUPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。功率模塊包括整流、充電、逆變及相關控制電路等；靜態開關模塊處于過載時的共用供電通道；顯示通信模塊作為人機對話和網絡化監控的平臺。

主要特點：

ACUPS功率模塊可并聯，平均分擔負載；

模塊故障時自動退出系統，由其他模塊承擔負載，支持水平和垂直擴展；

獨特的冗余并機技術，設備無單點故障，確保電源最高可用性；

所有模塊支持熱插拔，各模塊機架可完全分離，方便擴容或減容；

支持在線更換和維護，降低維護難度、減少維護時間；

并聯控制采用分散式邏輯控制方式，無主機與從機之分，任意模塊插拔不影響其他模塊；

可按需構成N+1、N+X冗余系統，降低系統本身和負載風險系數；

總結：

塔式ACUPS、機架式ACUPS和模塊化ACUPS各有特點和適用場景。選擇哪種外形結構的ACUPS，應結合實際安裝環境、容量需求、可擴展性和維護便捷性等因素綜合考慮。
