在新能源、工業電機和電動汽車等高速發展的領域中，功率器件的應用正迎來前所未有的爆發性增長。

隨著這些行業的持續擴張，功率器件成為核心技術之一，廣泛應用于各類關鍵產品中。因此，功率器件的長期可靠性已經成為衡量產品競爭力的重要指標。然而，傳統的功率循環可靠性評估方法過于依賴于產品設計后期的測試數據，存在不少固有的局限性。

傳統的功率循環測試雖然能夠驗證產品在特定工作載荷下的基本可靠性，但其評估結果僅能回答“產品是否能夠在當前測試條件下通過”，而無法深入挖掘設計的冗余性與潛在風險。當測試通過時，雖然表明產品在特定條件下運行正常，但無法有效評估設計中可能的安全裕度，從而難以在設計成本與可靠性之間找到最佳平衡；而當測試未通過時，由于功率循環測試周期較長，一旦出現失效，將導致設計變更、進而延緩研發進程，嚴重影響產品上市計劃。

為應對這一挑戰，魯歐智造在深入分析行業需求和技術趨勢的基礎上，推出了一站式解決方案，旨在從設計初期便實現準確的功率循環可靠性評估，同時有效解耦影響產品壽命和可靠性的各項因素。該方案通過高度標準化的流程，降低了技術應用的門檻，避免了不同算法間可能的沖突，并將傳統的手動計算流程轉化為更為高效和精確的自動化計算，顯著提升了評估的效率與可靠性。

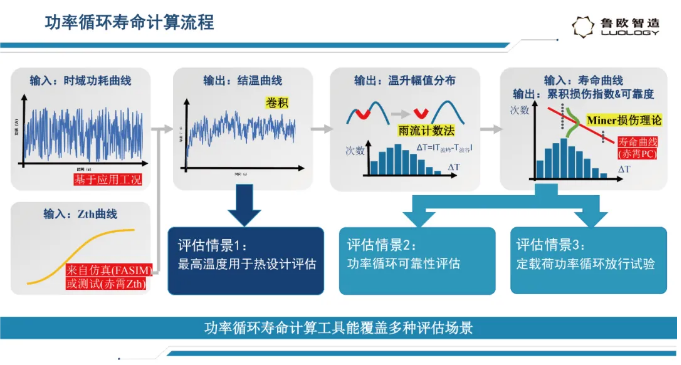

在功率循環可靠性評估中，疲勞載荷下的壽命計算是核心任務。功率器件的壽命與芯片結溫的溫度幅值、最大結溫以及加熱時間密切相關，因此，獲得精確的芯片結溫數據，并結合功率器件功率循環下的壽命曲線，采用Miner線性累計損傷理論，計算功率器件在多次功率循環作用下的損傷積累并進行深入的壽命評估，成為可靠性分析的關鍵。其具體評估流程如下：

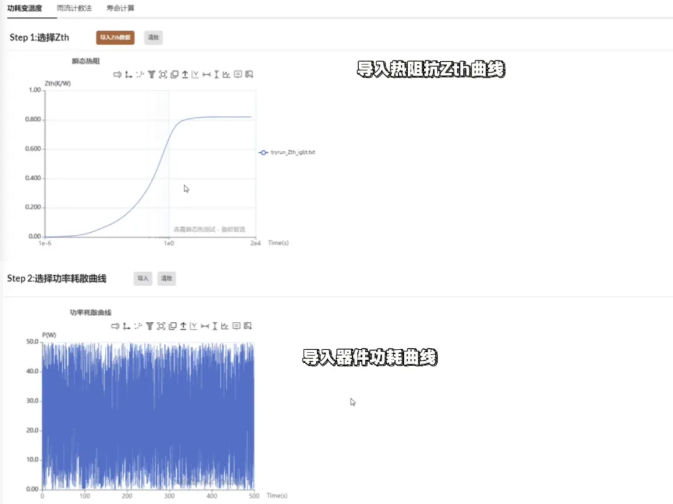

1. 輸入數據：首先需要獲取兩個關鍵輸入：一是通過仿真或測試得到的熱阻抗曲線，二是產品應用工況下的功耗曲線。

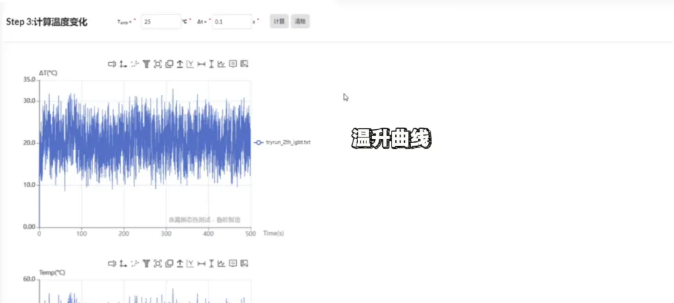

2. 結溫曲線計算：將熱阻抗曲線與功耗曲線通過卷積計算，得到芯片結溫的溫升曲線。再結合環境溫度，得到芯片結溫曲線。

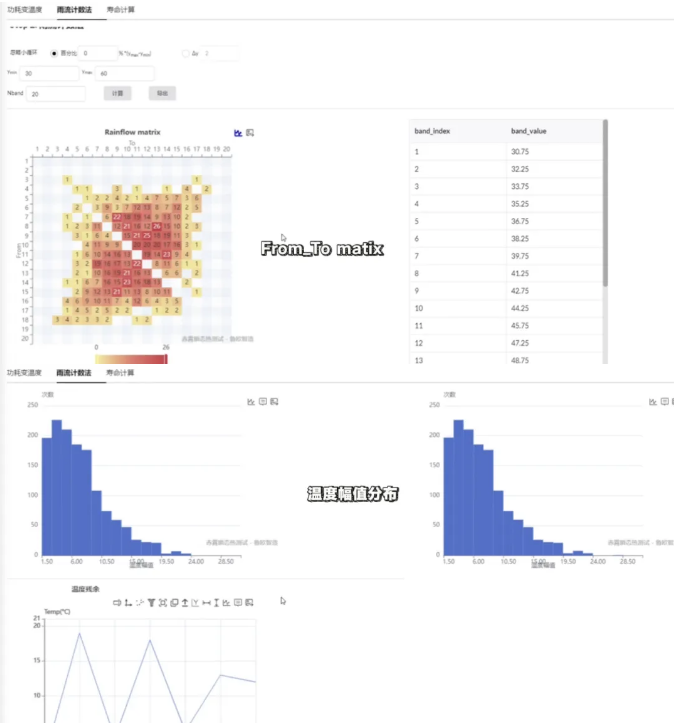

3. 雨流計數法分析：利用雨流計數法對結溫曲線進行處理，提取溫度幅值分布，為后續壽命計算提供關鍵數據。

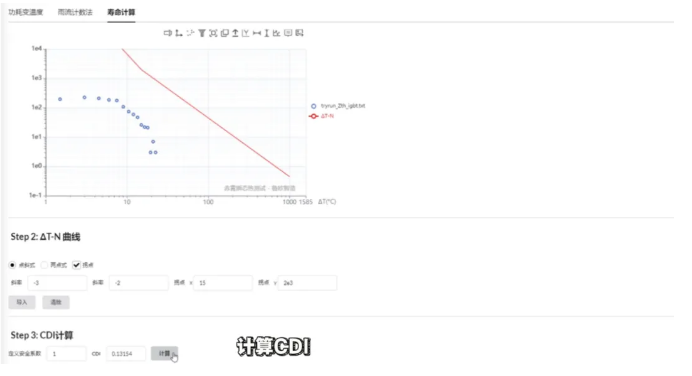

4. 壽命計算：將溫度幅值分布與另一個輸入功率器件壽命曲線結合，運用累計損傷理論進行累積損傷計算，最終得出產品的壽命及可靠性評估結果，并可以等到等效的定載功率循環的PCmin和PCsec的循環次數。

用戶只需簡單的操作就能完成一個復雜的功率循環壽命評估過程。借助這一工具，設計團隊能夠在產品研發初期便進行精準高效的可靠性分析，從而在確保產品可靠性的同時優化設計成本，加速研發進程，推動行業技術進步與創新。
