安森美超快整流器MUR480EG和MUR4100EG：性能卓越的開關電源利器

在電子工程師的日常設計工作中，開關電源、逆變器等設備的性能很大程度上依賴于整流器的選擇。今天，我們就來深入了解一下安森美的兩款超快整流器——MUR480EG和MUR4100EG。

文件下載：MUR480E-D.PDF

產品概述

MUR480EG和MUR4100EG屬于超快“E”系列整流器，具備高反向能量能力，額定電流為4.0安培，反向電壓分別為800伏（MUR480EG）和1000伏（MUR4100EG）。它們專為開關電源、逆變器以及續流二極管等應用而設計，能夠?yàn)殡娐诽峁└咝?、穩定的整流功能。

產品特性

出色的浪涌保護能力

這兩款整流器保證了20mJ的雪崩能量，能為開關電感負載電路中的電壓瞬變提供出色的保護。在實際應用中，電感負載在開關過程中會產生電壓尖峰，這種高雪崩能量的特性可以有效吸收這些尖峰能量，防止電路元件因過電壓而損壞。大家在設計一些對電壓穩定性要求較高的電路時，是不是可以考慮一下這種具備強大浪涌保護能力的整流器呢？

超快恢復時間

其恢復時間僅為75納秒，這意味著整流器能夠快速響應電流和電壓的變化，減少開關損耗，提高電源效率。在高頻開關電源中，快速的恢復時間可以降低開關管的開關應力，延長其使用壽命。你在設計高頻電路時，是否會優先考慮恢復時間短的整流器呢？

高工作結溫

能夠在高達175°C的結溫下正常工作，這使得它們在高溫環境下也能保持穩定的性能。對于一些散熱條件較差或者工作環境溫度較高的應用場景，這種高結溫特性就顯得尤為重要。比如在工業自動化設備中，很多設備需要在高溫環境下連續運行，使用這類整流器就可以保證設備的可靠性。

低正向電壓和低漏電流

低正向電壓可以降低整流過程中的功率損耗，提高電源效率；低漏電流則可以減少待機功耗，降低能源浪費。這兩個特性在追求高效節能的現代電子設備中是非常關鍵的。

高溫玻璃鈍化結

采用高溫玻璃鈍化結技術，反向電壓可達1000V，并且是無鉛器件，符合環保要求。這不僅有助于提高整流器的耐壓能力，還能滿足現代電子產品對環保的要求。

機械特性

• 封裝形式：采用環氧模塑封裝，重量約為1.1克，外部表面具有耐腐蝕特性，引腳易于焊接。這種封裝形式既保證了整流器的機械穩定性，又方便了焊接操作。
• 焊接溫度：焊接時，引腳溫度最高可承受260°C，持續時間為10秒。在實際焊接過程中，我們需要嚴格控制焊接溫度和時間，以確保整流器的性能不受影響。
• 包裝方式：產品以塑料袋包裝，每袋5000個；也可提供卷帶包裝，每卷1500個，只需在產品型號后添加“RL”后綴即可。不同的包裝方式可以滿足不同客戶的需求，你在采購時會根據什么來選擇合適的包裝方式呢？

電氣特性

最大額定值

電氣參數

測試電路與能量計算

文檔中給出了測試電路（圖6），用于演示新“E”系列超快整流器的可控雪崩能力。通過求解開關打開時的回路方程，可以計算出轉移到二極管的總能量。當VDD電壓相對于器件的擊穿電壓較低時，總能量近似等于線圈在開關閉合期間存儲的能量，計算公式如下： [W{AVAL } approx frac{1}{2} LI{LPK }^{2}left(frac{BV{DUT }}{BV{DUT }-V{DD}}right)] 當VDD電壓較低時，可近似為： [W{AVAL } approx frac{1}{2} LI_{LPK }^{2}]

從圖8的示波器波形可以看出，MUR8100E（與MUR4100E系列芯片結構相似）在擊穿電壓為1300V、峰值電流為1安培時，吸收的能量約為20毫焦耳。這表明新“E”系列整流器在應對突發瞬變時具有一定的保護能力，盡管不建議在設計中刻意讓器件處于這種極端條件下，但它能為電路提供額外的保護，減少不可預見的隨機故障。

安裝與散熱

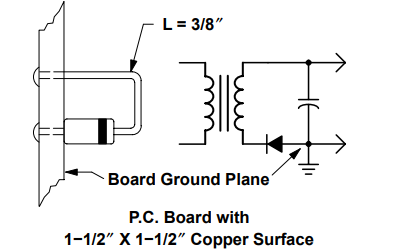

文檔提供了不同安裝方法下的熱阻典型值，這些數據可作為初步工程設計的參考，或者在無法測量連接點溫度時使用。不同的安裝方法和引腳長度會對熱阻產生影響，我們在設計電路時需要根據實際情況選擇合適的安裝方式，以確保整流器能夠有效散熱，維持穩定的性能。

總結

安森美MUR480EG和MUR4100EG超快整流器憑借其出色的性能特性，為開關電源、逆變器等應用提供了可靠的解決方案。其高反向能量能力、超快恢復時間、高工作結溫等優點，使得它們在各種復雜的電子電路中都能發揮重要作用。作為電子工程師，在選擇整流器時，我們需要綜合考慮電路的具體需求和這些整流器的性能參數，以確保設計出的電路既高效又可靠。你在實際設計中是否使用過類似的整流器呢？它們的表現如何？歡迎在評論區分享你的經驗。
