圖1. Quasi-BICs超表面實現的紅外上轉換成像。

日前，南昌大學信息工程學院成像與視覺表示研究團隊提出基于準連續域束縛態(Quasi-Bound States in the Continuum, Quasi-BICs)的硅基非線性超表面設計，實現了高效的紅外上轉換成像。相關成果以“High-efficiency infrared upconversion imaging with nonlinear silicon metasurfaces empowered by quasi-bound states in the continuum”為題，在線發表于光學領域國際頂級期刊Opto-Electronic Advances。

紅外成像技術利用目標物體的熱輻射或特定大氣窗口的穿透特性，在夜視、工業檢測、生物醫學及遙感等領域具有重要作用。然而，傳統紅外探測器受窄帶隙半導體材料限制，面臨兩大瓶頸：一是為抑制嚴重?zé)嵩肼暢Ｐ枭畹蜏刂评?，顯著增加體積、功耗與成本;二是其靈敏度與響應速度通常不及成熟的硅基可見光探測器。針對這一問題，非線性頻率上轉換技術提供了一種有效的解決途徑。其核心物理過程是通過非線性光學效應，將入射的紅外光子轉換至可見光波段。這樣，紅外目標信息便可直接被高靈敏度、低成本且可在室溫下工作的硅基CMOS或CCD相機捕捉。早期研究主要依賴體材料非線性晶體，但其相位匹配條件嚴格，限制了工作帶寬與接收角，且系統體積大、難以集成。近年來，隨著微納加工技術的發展，基于超表面(Metasurfaces)的非線性光學調控成為了領域內的研究重點。超表面由亞波長尺度的納米單元陣列組成，能夠在極薄的物理厚度內實現對比度極高的電磁場局域增強，并打破傳統體材料中的相位匹配限制。然而，超表面在非線性頻率轉換效率方面一直難以滿足實用化需求。如何在微納尺度下進一步增強光與物質的相互作用，利用高品質因子(Q因子)共振提升非線性轉換效率，是目前紅外成像技術向微型化、高性能邁進的關鍵科學問題。

針對這一難題，研究團隊設計了由硅納米圓盤與橢圓盤構成的二聚體單元。不同于傳統的同時在多個方向引入擾動的設計，該工作通過精確控制橢圓盤在單方向(x軸)上的面內對稱性破缺程度，將原本不與連續域輻射模耦合的BICs轉化為具有有限壽命的Quasi-BICs共振。這種單向擾動策略能夠更有效地抑制輻射損耗，實驗測得該超表面在近紅外波段表現出高Q因子的共振特性，其實驗Q因子最高可達4000。為驗證該技術在紅外成像領域的應用潛力，研究團隊搭建了非線性上轉換成像系統，對多種目標圖案進行了演示。實驗采用西門子星(Siemens star)分辨率靶標作為測試對象，結果顯示，上轉換后的可見光圖像能夠清晰地分辨靶標中心的細微條紋，其空間分辨率約為6 μm。此外，該平臺對復雜字符圖案(如“NCU”)也展現了良好的上轉換保真度，圖像輪廓清晰且具有較高的信噪比。

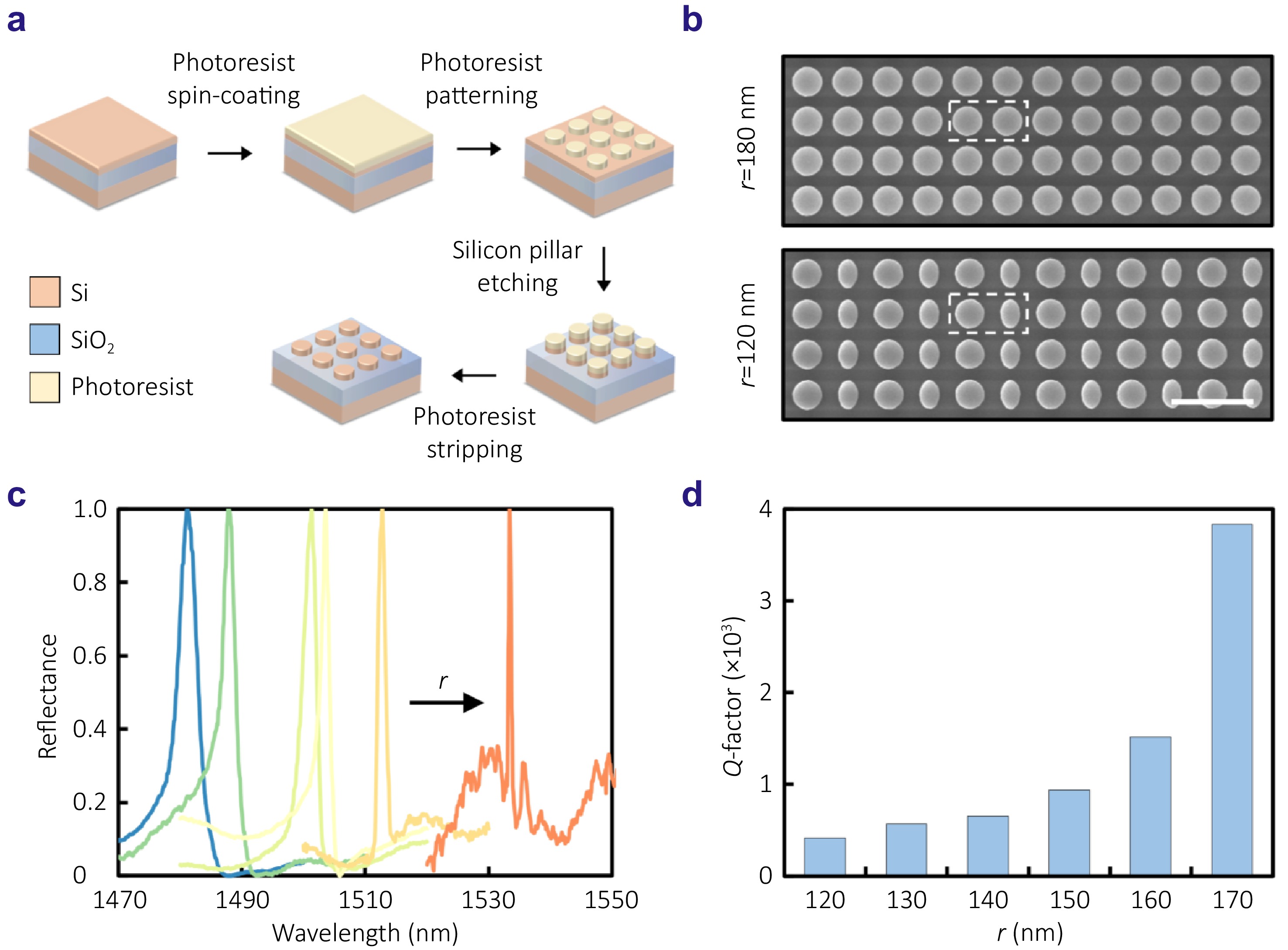

圖2. Quasi-BICs超表面的制造和線性光學響應測量

該研究展示的非線性超表面具有完全的CMOS工藝兼容性，且基于成熟的半導體加工平臺，具備大規模量產與集成的潛力。相比于傳統的基于和頻過程的成像方案，該方法僅需單束泵浦光即可實現上轉換，顯著降低了系統的復雜性。這一成果不僅為研究強場環境下光與物質相互作用提供了新的物理平臺，也為未來開發微型化、高性能、工作于室溫環境下的紅外傳感器及全光信息處理器件提供了重要的技術支撐。

南昌大學信息工程學院為論文第一完成單位，劉婷婷特聘研究員為第一作者，劉且根教授、肖書源副研究員為共同通訊作者。研究獲國家自然科學基金、江西省自然科學基金及江西省青年科技人才托舉項目資助。
