在光纖大行其道的今天，銅纜似乎已被視為"過氣"技術。然而事實并非如此——全球數據中心內部約70%的連接仍使用銅纜，企業局域網中雙絞線依然是主流選擇，甚至在5G前傳網絡中，銅纜也找到了新的用武之地。本文將探討銅纜通信電纜的技術演進、獨特優勢及其在新時代的轉型之路。

一、雙絞線電纜：最"長壽"的通信電纜

1. 工作原理

雙絞線通過將兩根絕緣導線按一定節距絞合，利用差分信號傳輸來抵消電磁干擾(EMI)。絞合越緊密，抗干擾能力越強。

2. 類別演進

3. Cat8——銅纜的"絕唱"還是"新生"?

Cat8(Class I和Class II)是目前最高等級的雙絞線標準：

Class I(屏蔽)：2000MHz，30m內支持25GBASE-T

Class II(非屏蔽)：1200MHz，30m內支持40GBASE-T

Cat8的關鍵技術突破：

每個線對都有獨立屏蔽(S/FTP結構)

導體采用22-24AWG，減少插入損耗

嚴格控制線對間串?dāng)_(Alien Crosstalk)

4. 雙絞線的物理極限

銅纜的瓶頸主要來自：

趨膚效應：高頻信號集中在導體表面，有效截面積減小。

介質損耗：絕緣材料在高頻下的能量損耗。

串?dāng)_(NEXT/FEXT/Alien)：線對間的電磁耦合。

回波損耗：阻抗不連續導致的信號反射。

目前業界普遍認為，雙絞線在30m距離內支持100Gbps是物理極限，Cat8.2(IEEE 802.3bq)正在制定中，目標是單對50Gbps。

二、同軸電纜：被低估的"老兵"

1. 結構與阻抗

同軸電纜由內導體(銅或銅包鋼)、絕緣介質(PE發泡)、外導體(銅編織網或鋁箔)和護套組成。常見阻抗有50Ω(通信/射頻)和75Ω(視頻/CATV)。

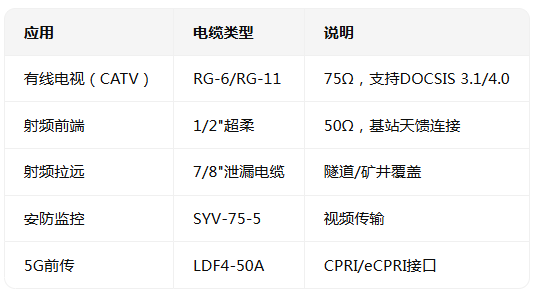

2. 現代應用場景

3. DOCSIS 4.0與同軸電纜的復興

DOCSIS 4.0(全雙工DOCSIS)利用同軸電纜實現：

下行：10Gbps(FDX模式)

上行：6Gbps

頻譜效率大幅提升

這使得同軸電纜在FTTH難以覆蓋的區域成為重要的"最后一百米"解決方案。

三、銅纜在數據中心的不可替代性

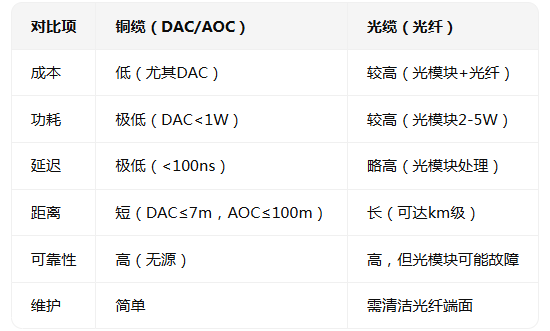

為什么數據中心偏愛銅纜?

數據中心銅纜的三種形態：

DAC(Direct Attach Copper)：兩端帶SFP+/QSFP+連接器的無源銅纜，成本最低，延遲最低，7m以?xún)?nèi)首選。

AOC(Active Optical Cable)：兩端帶連接器的有源光纜，內部是光電器件，兼具銅纜的易用性和光纜的距離優勢。

銅纜+光模塊組合：傳統方式，靈活性最高。

典型數據中心拓?fù)渲械你~纜使用比例：

機柜內(ToR交換機到服務器)：>90%使用DAC

機柜間(EoR/MoR)：AOC或光纖

樓間：光纖

四、銅纜在5G網絡中的新角色

5G前傳網絡(BBU到AAU)對傳輸提出了苛刻要求：

帶寬：25Gbps(eCPRI)

距離：<100m(典型30-80m)

延遲：<100μs

功耗：嚴格限制

傳統方案的困境：

光纖+光模塊：成本高、功耗大、部署復雜

純銅纜：帶寬不夠、距離受限

解決方案：銅纜+DSP技術

通過在電纜兩端加入數字信號處理(DSP)芯片，利用PAM4調制和前向糾錯(FEC)，可在單對Cat8/Cat6A上實現：

25Gbps傳輸(30m內)

功耗降低40%以上

成本降低30%以上

這使得銅纜在5G前傳中找到了"第二春"。

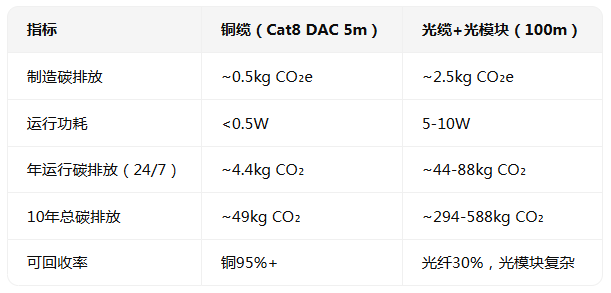

五、銅纜的綠色優勢

在"雙碳"背景下，銅纜的環保價值日益凸顯：

六、銅纜的未來展望

單對以太網(SPE)：基于單對雙絞線的1Gbps/10Gbps傳輸，用于工業IoT和汽車以太網(100BASE-T1/1000BASE-T1)。

PAM4銅纜：利用四電平脈沖幅度調制，在現有Cat6A/Cat8上實現50Gbps。

銅纜共封裝(CPO銅互連)：在芯片級使用銅互連替代光互連，降低封裝成本。

可持續銅纜：使用再生銅、生物基絕緣材料，降低全生命周期碳足跡。

結語

銅纜并非夕陽產業，而是在不斷自我革新中尋找新的定位。從家庭網絡到數據中心，從5G前傳到工業物聯網，銅纜以其低成本、低功耗、低延遲的獨特優勢，與光纖形成了完美的互補。未來的通信網絡，將是光纖與銅纜"各司其職、協同作戰"的混合架構。
