汽車照明通信的"總線困境"

過去二十年，汽車電子架構經歷了從機械到電子、從分布式到集中化的深刻變革。然而，有一個領域長期停留在"前總線時代"——照明系統。

當動力域早已通過CAN FD實現毫秒級協同、座艙域通過以太網傳輸千兆級數據時，多數汽車的氛圍燈、尾燈仍在使用點對點 PWM 線束或簡單 LIN 子網。一根燈帶數十顆 LED，背后往往是等量的銅線。當照明從功能件進化為交互界面，傳統總線接口的帶寬、同步性和擴展性已成為瓶頸。

OSP（Open System Protocol）的出現，正是為了解決這一特定場景下的總線困境。它不是又一個通用車身總線，而是專為汽車照明設計的開放接口協議。

本文將聚焦 OSP 相對于傳統汽車總線接口的核心差異，解析其技術架構與產業價值。

01汽車照明接口的演進與瓶頸

1.1點對點PWM：前總線時代的遺產

最傳統的汽車 LED 控制采用點對點直連——每顆或每組LED需要獨立的PWM控制線直接連接至控制器。

線束爆炸：60顆氛圍燈意味著60組控制線加電源線，線束長度可達數百米，重量超過10kg

無尋址能力：LED位置與控制器引腳硬綁定，增加燈位需重新設計線束

零診斷能力：控制器無法感知LED開路、短路或過熱，存在安全風險

同步不可能：多路PWM由軟件分時控制，無法實現微秒級全局同步

本質問題

這不是總線，而是"并行的星型線束"。

1.2LIN 總線：低成本的妥協方案

為解決線束問題，部分方案引入LIN（Local Interconnect Network）總線連接獨立 LED 模塊。

LIN在照明場景下的局限：

帶寬不足：20kbps的速率控制16顆RGB LED已顯吃力，無法滿足高刷新率動態燈效（如流水轉向燈、音樂律動）

節點容量受限：單條LIN總線上限16節點，貫穿式尾燈動輒100-200顆LED，需多條LIN網絡加網關，架構復雜

單向為主：從節點無法主動上報故障，診斷能力弱

無廣播同步：主節點需依次輪詢各節點，各LED接收到指令存在時間差，無法實現全局微秒級同步

定位結論

LIN是為車門、座椅等低速執行器設計的"經濟型總線"，用于照明屬于"小馬拉大車"。

1.3 CAN/CAN-FD：通用總線的過度設計

部分高端方案采用 CAN 總線連接LED控制器，但這同樣存在錯位：

協議棧過重：CAN需實現完整的網絡管理（NM）、傳輸層（TP）、診斷（UDS），軟件開銷大

報文開銷高：CAN幀結構包含 ID 場、控制場、CRC 等，有效載荷比低，對于僅需幾字節RGB數據的燈控場景效率低下

成本冗余：CAN收發器、終端電阻、雙絞線成本遠高于照明應用所需

拓撲剛性：CAN為總線型拓撲，節點增減需考慮阻抗匹配，不如菊花鏈靈活

定位總結

CAN是汽車的"神經中樞"，用于動力、底盤等安全關鍵域，用于燈控屬于"殺雞用牛刀"。

1.4私有串行協議：供應商鎖定的枷鎖

市場上還存在大量芯片廠商的私有協議（基于 SPI、I2C或自定義單線協議）：

互不兼容：A廠商的驅動芯片與B廠商的主控無法混用，車企被鎖定在單一供應商

無標準測試：無統一一致性測試規范，整車廠需為每家供應商單獨驗證

生態封閉：工具鏈、調試器、SDK均為私有，替換成本高

02OSP 協議：

專為照明而生的開放接口

2.1協議定位：填補空白

OSP（Open System Protocol，開放系統協議）由 ams OSRAM主導制定，其設計目標非常明確：成為汽車照明領域的專用開放總線接口，填補LIN太慢、CAN太貴、私有協議太封閉的市場空白。

核心設計思想：

"差分串行、自動尋址、廣播同步、開放標準"——通過一根差分信號線以菊花鏈串聯所有節點，用極簡的協議棧實現高速、同步、可診斷的照明控制。

2.2OSP 協議棧：精簡而專注

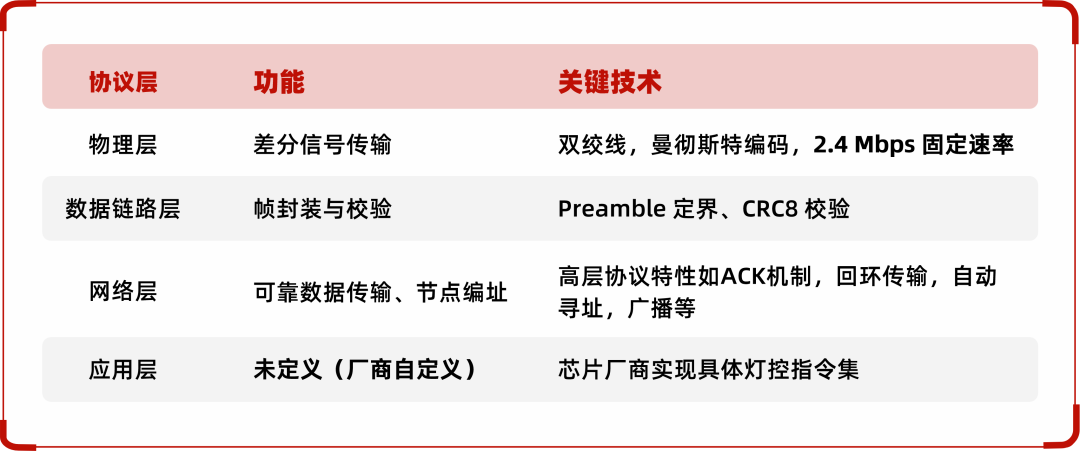

與傳統車身總線的復雜協議棧不同，OSP采用高度精簡的分層架構：

關鍵區分：OSP官方標準僅定義到網絡層，確保數據可靠地從主控送達LED驅動芯片。RGB數據結構、亮度控制、燈效模式等由芯片廠商在應用層定義。這種"開放傳輸+自定義應用"的分層設計，既保證了互操作性，又保留了廠商創新空間。

2.3OSP消息幀格式

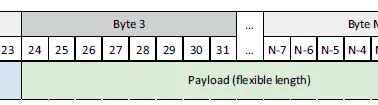

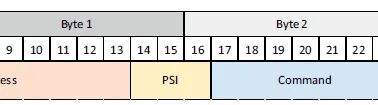

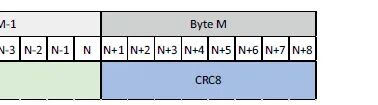

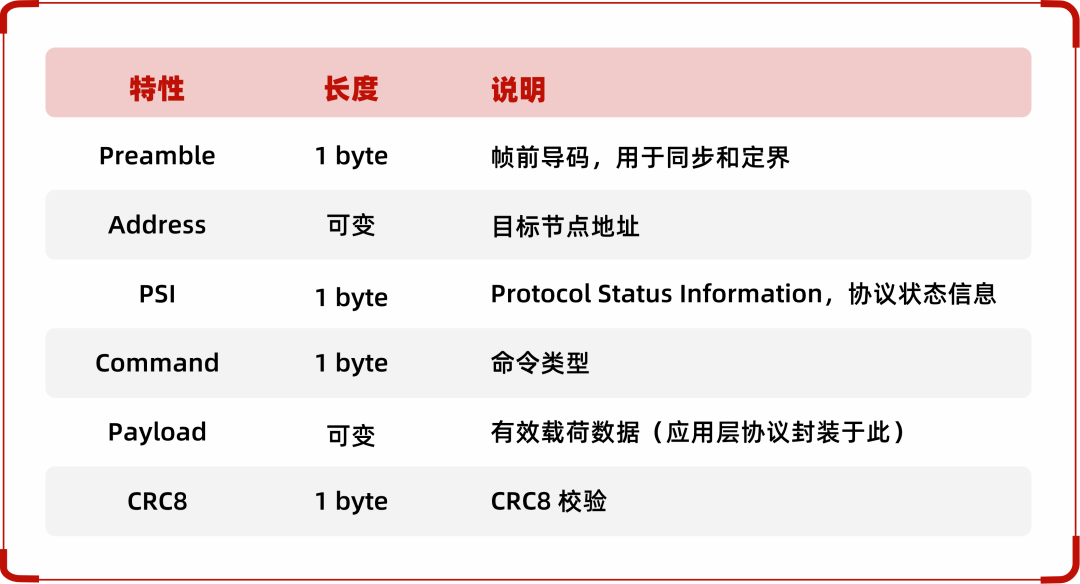

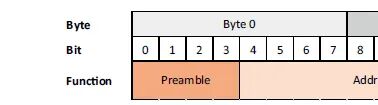

OSP 采用固定的消息幀（Message Frame）結構進行通信：

左右滑動可查看表格

幀起始與停止條件：

START條件：當節點處于空閑狀態（信號至少在一個超時周期內無變化），且任意一條線改變其邏輯狀態時，視為幀起始

STOP條件：傳輸完成且線路保持靜態至少一個超時周期時，視為幀結束

注：除物理層STOP條件外，數據鏈路層還定義了消息結束條件（End of message）。

總線特性：

可變長度Payload：支持靈活的數據長度，控制指令可短至數字節，固件升級時可擴展

曼徹斯特編碼：內嵌時鐘信息，無需獨立時鐘線，EMC性能優異

雙向半雙工：支持下行控制與上行診斷回傳，同一總線可讀取LED狀態

2.4通信機制與工作流程

>>> 階段一：初始化與自動編址

系統上電后，主控制器執行自動編址：

發送復位幀（地址0xFF），所有節點復位到初始狀態

發送"申請地址"命令，首個LED節點響應獲得地址0，后續節點依次遞增

無節點響應時編址完成，主控記錄節點總數

編址信息存儲于驅動芯片非易失性存儲器中，掉電不丟失。

>>> 階段二：正常運行

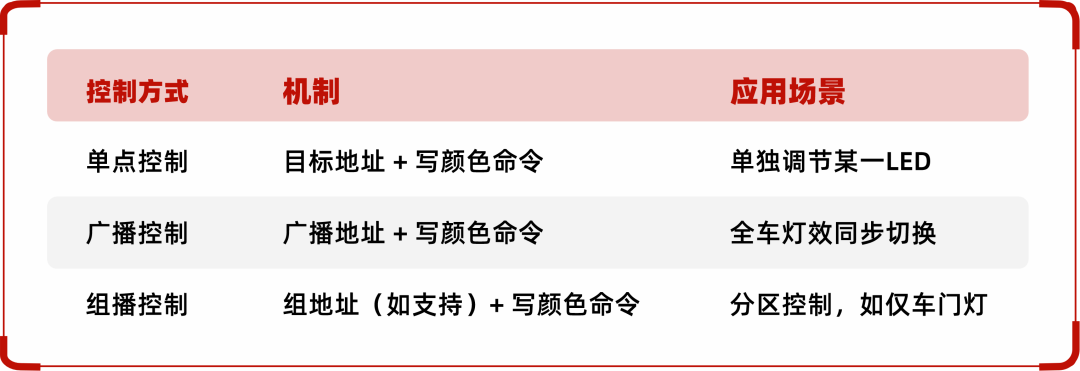

>>> 階段三：診斷與故障處理

LED開路/短路檢測：驅動芯片實時監測電流，異常時通過總線上報

通信故障檢測：CRC8失敗、幀超時自動上報

溫度監測：芯片內置溫度傳感器，超溫時自動降額或關閉

03總線協議核心對比：

OSP vs 傳統接口

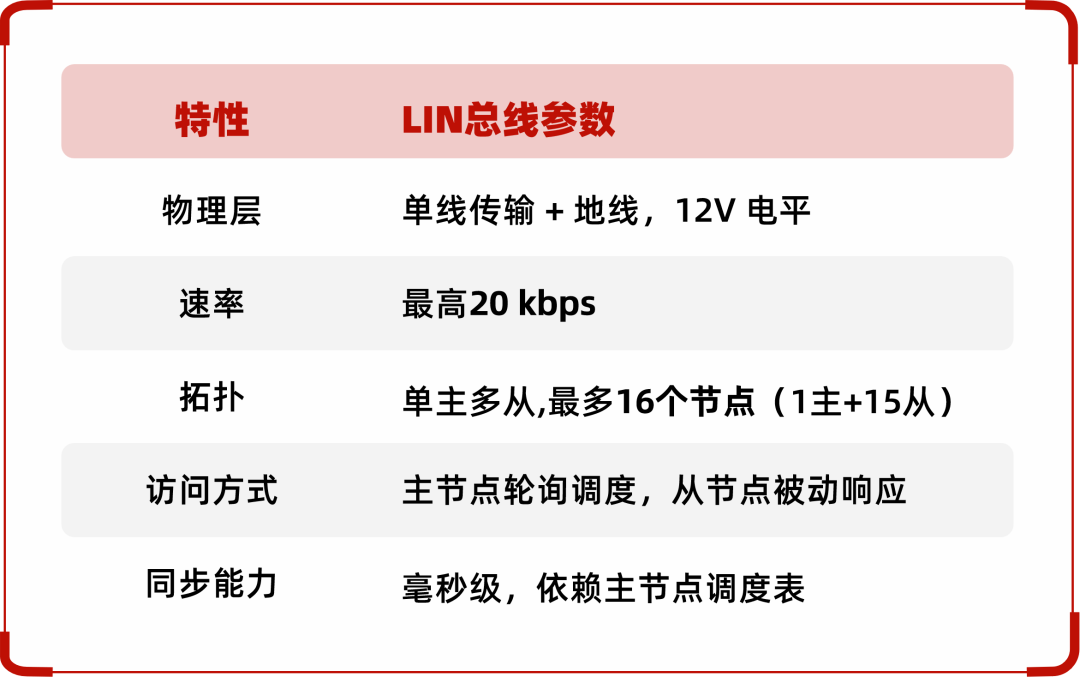

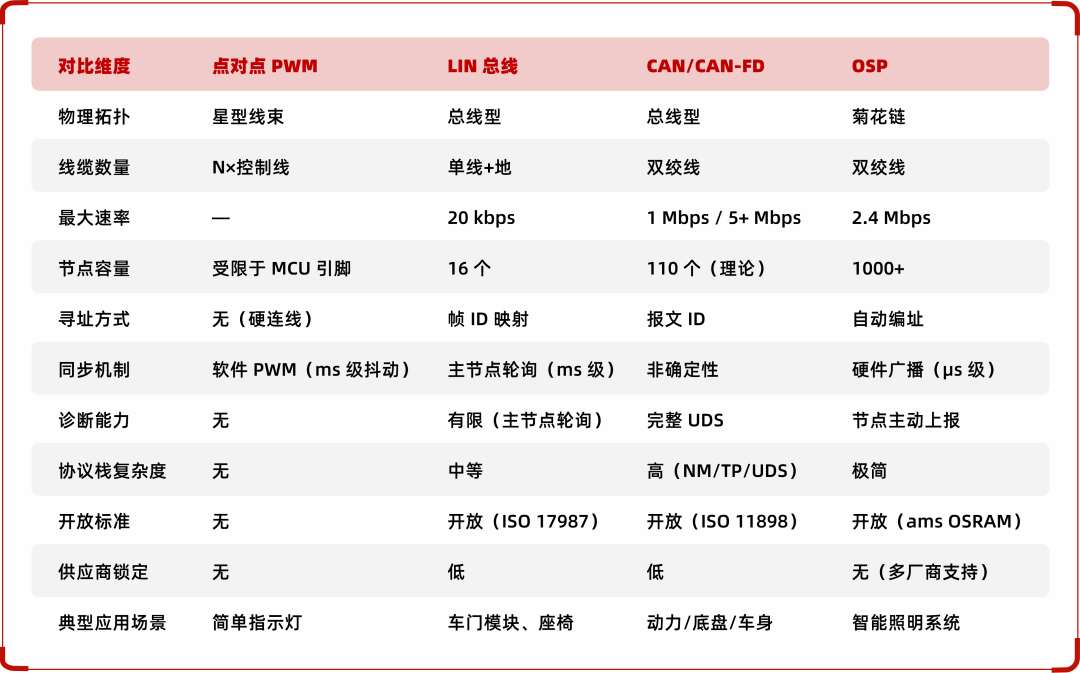

下表從總線架構角度，直觀對比OSP與傳統汽車照明接口的關鍵差異：

核心差異解讀：

1.vs 點對點 PWM：OSP將"星型線束"轉變?yōu)?菊花鏈總線"，線束減少60-70%，且賦予每顆LED數字尋址與診斷能力。

2. vs LIN：OSP速率提升120倍（2.4 Mbps vs 20 kbps），節點容量提升60倍以上，并支持硬件級廣播同步，這是LIN的輪詢機制無法實現的。

3. vs CAN：OSP無需復雜的網絡管理和傳輸層協議棧，協議實現輕量化；菊花鏈拓撲使節點增減無需考慮總線阻抗匹配，更貼合燈帶的線性物理布局。

4.vs 私有協議：OSP是開放標準，ams OSRAM、英飛凌、NXP、泰矽微等多家芯片廠商支持，車企可避免供應商鎖定。

04從總線視角看

OSP的典型應用

>>> 場景一：動態氛圍燈系統

總線挑戰：整車60-80顆RGB LED，若使用LIN需 4-5條獨立LIN子網（受限于16節點上限），每條子網需網關轉發，架構臃腫且無法實現跨域同步。

OSP總線價值：

單條差分雙絞線菊花鏈串聯全部60-80顆LED，無需網關

2.4 Mbps 速率支持 400Hz+ 刷新率，動態燈效無頻閃

廣播幀使全車燈效同步精度達到微秒級，實現真正的整車氛圍聯動

>>> 場景二：貫穿式智能尾燈

總線挑戰：100-200顆LED組成的高密度燈帶，需要像素級尋址與高刷新率。

OSP總線價值：

單總線支持 1000+ 節點，貫穿尾燈僅需一條OSP總線

自動編址使燈帶上的每顆LED獲得唯一邏輯地址，支持像素級控制

雙向診斷可精確定位故障像素，維修時無需整根燈帶更換

>>> 場景三：矩陣式交互燈與 ADB 大燈

總線挑戰：數百顆獨立可控像素，要求極低延遲（<10ms）和高可靠性。

OSP總線價值：

高速率+短幀確保實時響應，滿足路面投影、防眩目等實時控制需求

故障安全機制：單節點故障自動上報并隔離，不影響總線其他節點通信

05泰矽微視角：

以芯片落地OSP總線

協議的價值最終通過芯片實現。泰矽微推出的TClux 系列LED 驅動芯片，是一款兼容OSP 1.0協議的車規級方案，單芯片最大可驅動48顆LED。

在產品定義中，我們充分考慮了中國車企對總線接口的實際訴求：

OSP傳輸層完全兼容：確保與采用OSP的其他廠商設備互聯互通

應用層優化：在OSP的Payload 數據域內，定義了高效的 RGB + 亮度 + 模式 + 過渡時間控制結構等

EMC與成本優化：針對國內車企的電磁兼容要求和成本結構進行物理層調優

完整工具鏈：提供參考設計、SDK與調試工具，降低 OSP總線開發門檻

結語

汽車電子架構正從分布式ECU向域集中、區域控制演進。在這一進程中，照明系統亟需一條專用的、高速的、開放的總線接口，而非復用為車身控制設計的LIN，或挪用為動力系統設計的CAN。

OSP協議以其差分高速傳輸、自動尋址、硬件廣播同步、開放生態的特性，正在成為汽車智能照明的事實標準接口。對于正在規劃下一代電子電氣架構的工程師而言，選擇OSP不僅是選擇一種LED控制方式，更是選擇一種面向未來的照明總線架構。

泰矽微將持續投入OSP生態建設，以TCLux系列芯片為載體，為中國汽車產業提供高性能、高兼容性的照明總線接口解決方案。
