摘要

數據協議轉換在異構系統之間的數據交換中發揮著至關重要的作用。隨著信息技術的發展，各類設備、系統和軟件采用不同的數據協議，導致數據傳輸存在兼容性問題。

本文詳細探討了數據協議轉換的基本原理，包括協議解析、數據映射、協議封裝與傳輸適配等關鍵步驟，并分析了數據協議轉換的技術實現方法，如基于中間格式的轉換、協議網關和動態協議適配技術。

最后，本文結合智能交通、物聯網、工業自動化等領域的典型應用場景，探討了數據協議轉換的實際應用及發展趨勢。

1. 引言

在信息化時代，不同的計算機系統、智能設備和軟件應用通常采用各自的通信協議進行數據交換。然而，由于協議的不兼容性，數據在不同系統之間傳輸時往往面臨解析失敗、信息丟失或數據格式錯誤等問題。為解決這一挑戰，數據協議轉換技術應運而生，其核心目標是在不同協議之間進行數據的解析、轉換和封裝，以實現數據的無縫流轉。

數據協議轉換廣泛應用于物聯網、智能交通、工業自動化等領域。例如，在智能交通系統中，不同廠商的信號控制設備可能采用不同的數據協議，而數據協議轉換可實現多種協議的互通，提升交通管理的智能化水平。此外，在工業自動化中，各種PLC（可編程邏輯控制器）和SCADA（數據采集與監控系統）往往使用不同的協議，協議轉換可保證設備之間的有效通信。

以下是一個數據從儀表、設備到不同PLC，再到SCADA及數據上云的一個網絡結構示意圖

數據從物理層IO通信數據轉換到信息層數據協議轉換，本文將從數據協議轉換的基本原理出發，探討其實現方法，并分析在不同領域的典型應用，以期為相關研究提供參考。

2. 數據協議轉換的原理

數據協議轉換的基本原理主要包括以下幾個關鍵步驟：

2.1 協議解析（Protocol Parsing）

協議解析是數據協議轉換的第一步，其主要任務是對輸入的數據流進行結構化處理，提取出有效信息。協議通常由頭部（Header）、負載（Payload）和尾部（Footer）組成，解析過程主要包括：

識別協議格式，提取數據字段；

解析頭部信息，獲取數據長度、數據類型等元數據；

解析負載內容，提取具體的業務數據。

不同協議的解析方式可能存在較大差異，例如：

JSON、XML 等文本格式協議可采用 DOM（文檔對象模型）或 SAX（簡單 API）解析；

二進制協議如 Modbus、Protobuf 則需要根據協議規范進行字節級解析。

如下圖

2.2 數據映射（Data Mapping）

數據映射是協議轉換的核心環節，其主要目標是將源協議的數據結構轉換為目標協議的數據結構。通常，數據映射需要考慮以下幾個方面：

字段匹配：不同協議可能使用不同的字段名稱或結構，需要建立字段之間的映射關系。例如，在物聯網設備之間轉換協議時，一個設備的 temperature 字段可能需要映射到另一個設備的 temp 字段。

數據類型轉換：不同協議可能使用不同的數據類型，例如 A 協議使用浮點數表示溫度，而 B 協議使用整數表示溫度，需要進行數據類型轉換。

單位轉換：不同協議可能使用不同的單位，如米和英尺，需要進行適當?shù)膿Q算。

2.3 協議封裝（Protocol Encapsulation）

完成數據映射后，需要將轉換后的數據按照目標協議的格式進行封裝。協議封裝通常包括：

添加協議頭部信息：例如 TCP/IP 協議需要添加源 IP、目標 IP、端口號等信息。

計算校驗和：某些協議（如 Modbus、CAN 總線）需要進行 CRC 校驗，確保數據完整性。

封裝為目標協議格式：如 JSON、XML 或二進制流。

2.4 傳輸適配（Transmission Adaptation）

數據協議轉換不僅涉及數據格式的變化，還可能涉及傳輸方式的轉換。例如：

串行通信（如 RS232、RS485）與網絡通信（如 TCP/IP、MQTT）之間的轉換；

基于消息隊列（如 Kafka、RabbitMQ）的協議轉換；

傳統 HTTP REST API 與 WebSocket 之間的轉換。

不同傳輸方式的轉換需要適配數據打包方式、通信協議和數據可靠性保障機制。

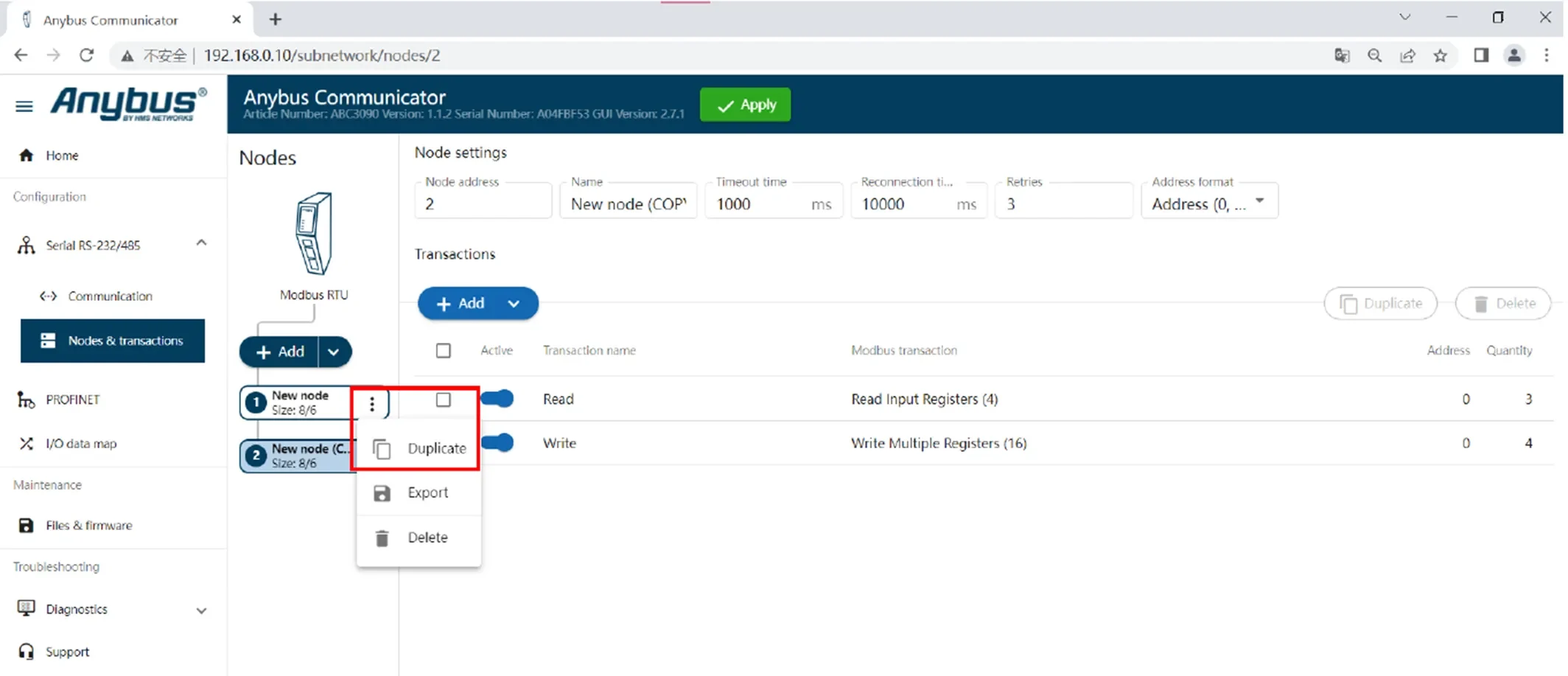

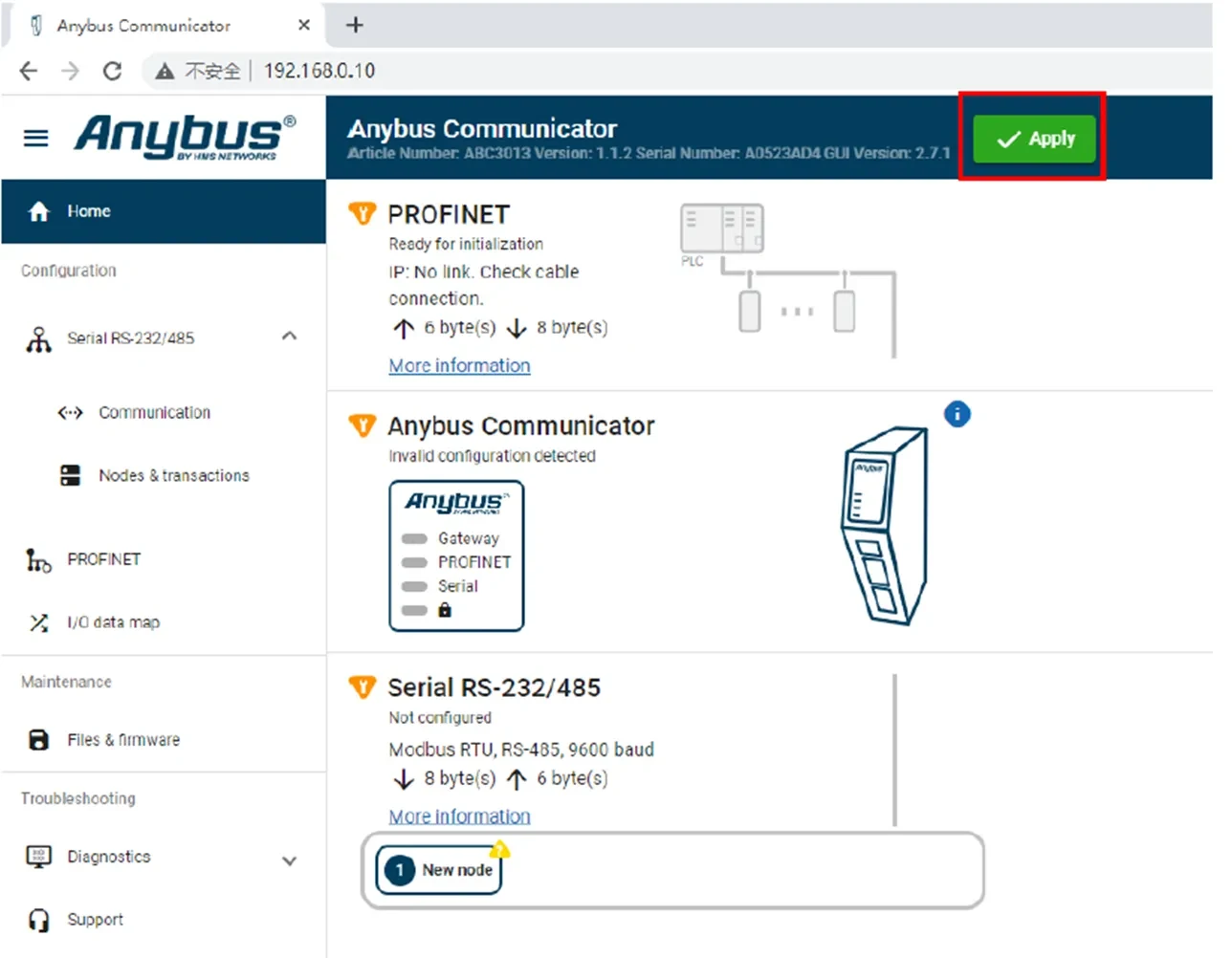

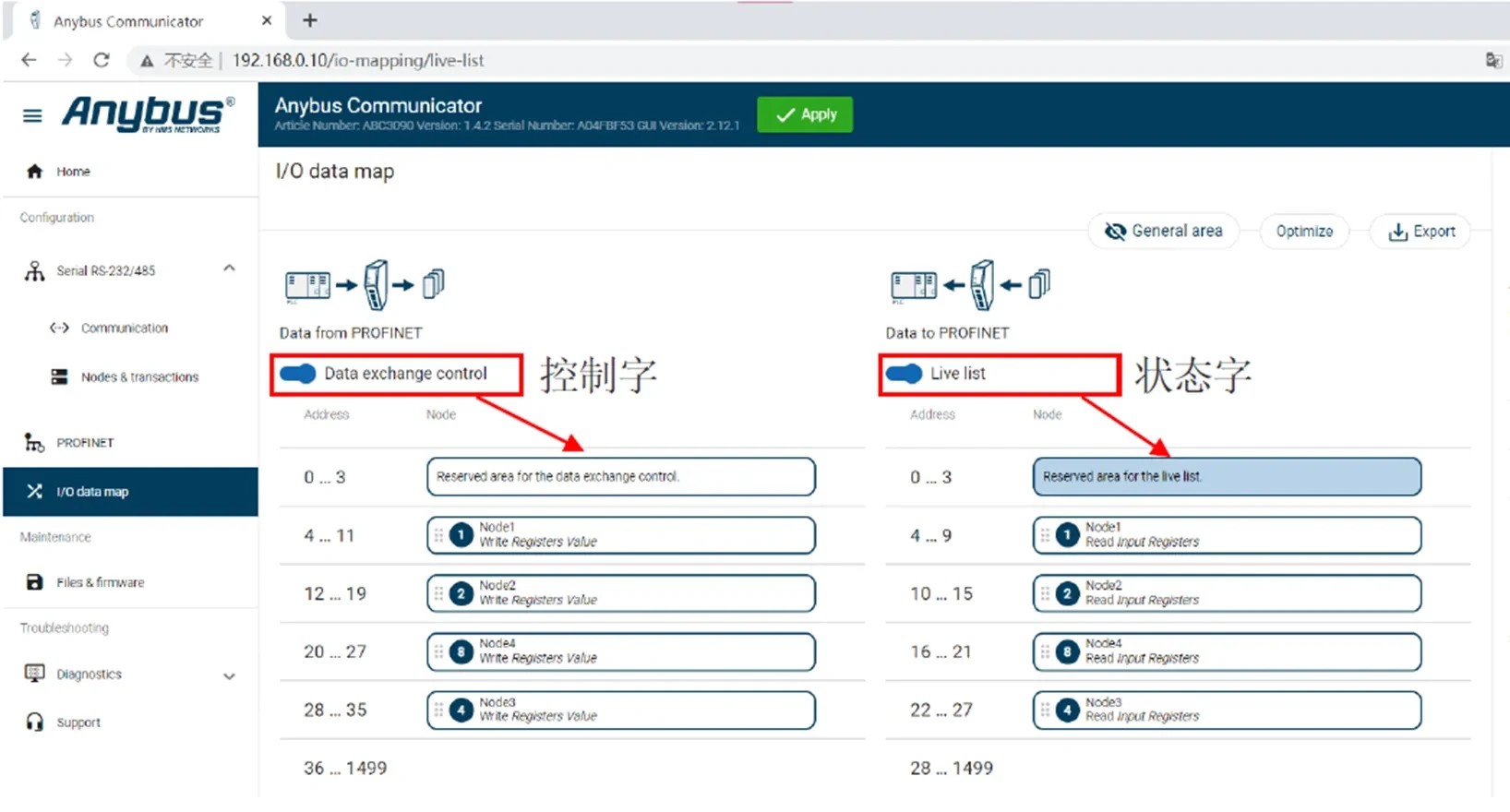

如下圖配置

3. 數據協議轉換的技術實現

3.1 基于中間格式的轉換

一種常見的協議轉換方法是使用中間格式（Intermediate Format）作為橋梁。例如：

采用 JSON 作為中間格式，將各種協議的數據先轉換為 JSON，再轉換為目標協議；

使用通用建模語言（如 XML Schema 或 Google Protocol Buffers）進行結構化轉換。

3.2 協議網關（Protocol Gateway）

協議網關是一種硬件或軟件解決方案，專門用于不同協議之間的轉換。例如：

物聯網協議網關：用于 MQTT、CoAP、HTTP 之間的轉換；

工業協議網關：用于 Modbus、OPC UA、BACnet 之間的轉換；

車聯網協議網關：用于 CAN、ISO 15118、V2X 之間的轉換。

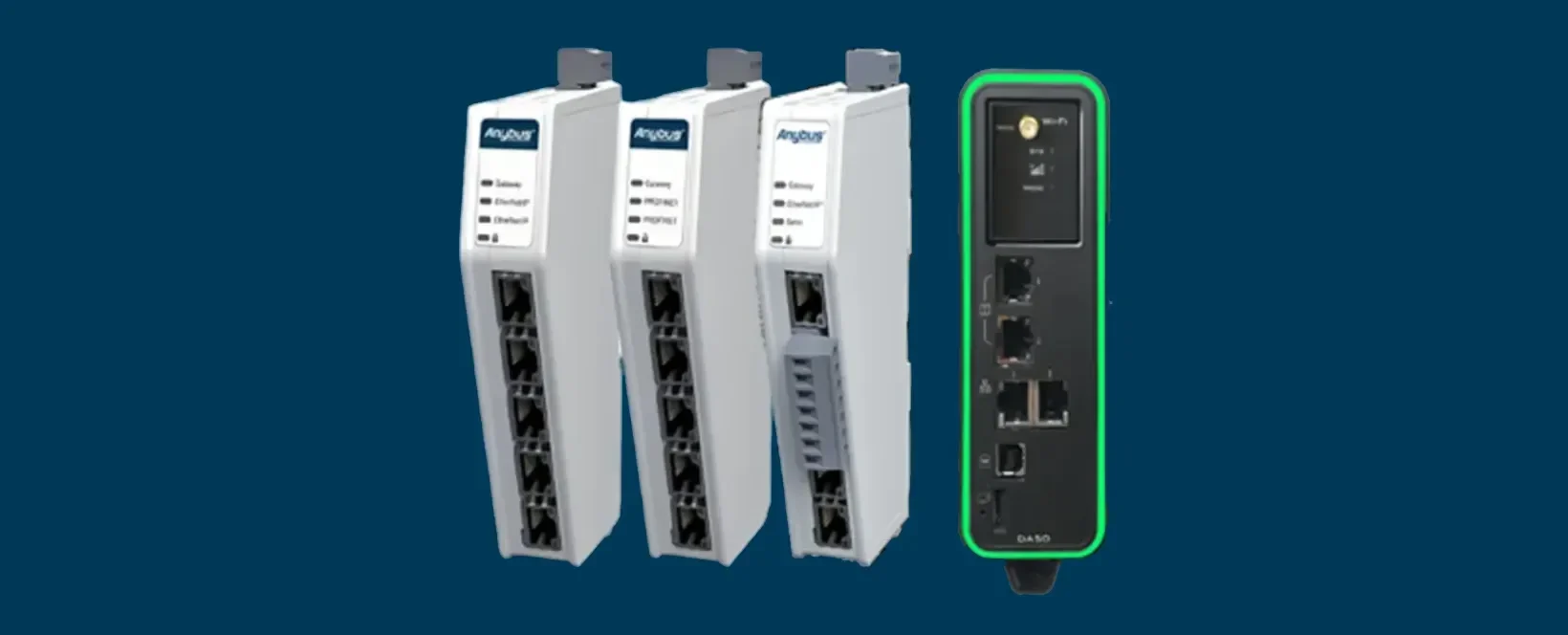

如以下協議網關，可以根據不同協議選擇相應的協議，不同協議可能物理接口不同，從而存在相大的差距。

3.3 動態協議適配

某些情況下，協議轉換需要動態適配，即能夠根據運行環境和需求自動調整轉換規則。例如：

基于 AI 的協議學習與轉換，自動識別未定義的協議格式；

通過配置文件（YAML、XML）或規則引擎（Drools）動態修改轉換邏輯。

4. 數據協議轉換的應用

4.1 物聯網（IoT）

在物聯網中，不同設備廠商使用不同協議，如 MQTT、CoAP、LwM2M、HTTP 等。協議轉換可以實現不同設備之間的互聯互通。

4.2 智能交通

智能交通系統涉及多種通信協議，如 NTCIP、CAN、RSU-V2X 等。協議轉換可實現信號燈、攝像頭、交通監測設備的數據共享，提高交通管理效率。

4.3 工業自動化

在工業 4.0 時代，PLC、SCADA、DCS 等系統使用不同協議，如 Modbus、Profibus、EtherCAT。協議轉換可實現不同自動化系統的互操作性。

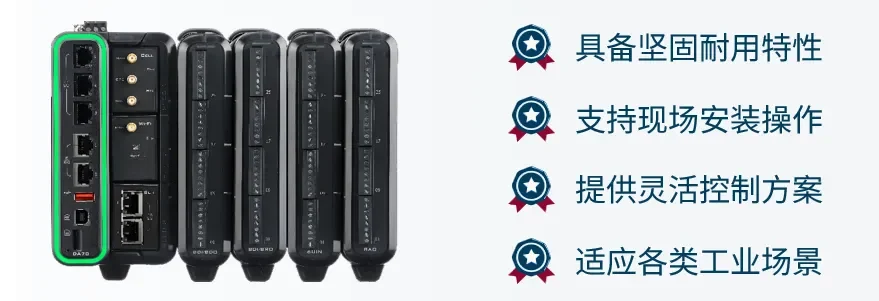

數據協議轉換模塊的功能越來越強大，比如HMS旗下的FlexEdge產品，F(xiàn)lexEdge產品可以為客戶提供一個物聯網平臺，集通信協議轉換、數據采集、數據可視化、數據上云和本地存儲等安全功能于一體，根據客戶需求選擇解鎖硬件的功能，方便客戶實現特定需求。

5. 發展趨勢

未來，數據協議轉換技術將朝著智能化、低延遲、高兼容性方向發展，主要趨勢包括：

基于 AI 的自動協議解析與轉換；

邊緣計算設備上的實時協議轉換；

跨行業標準協議（如 OPC UA）的普及。

6. 結論

數據協議轉換是實現異構系統互聯互通的關鍵技術，其核心原理包括協議解析、數據映射、協議封裝和傳輸適配。當前，協議轉換廣泛應用于物聯網、工業自動化和智能交通等領域，并且隨著 AI 和邊緣計算技術的發展，未來協議轉換的智能化程度將進一步提升。
