ZSW-80系列是ZLG致遠電子推出的EtherCAT分支器產品，它們與市面常見的以太網/EtherCAT基礎組件產品有什么區別？本文結合各產品功能及應用帶你了解它們之間的差異。

?ZSW-80系列EtherCAT分支器

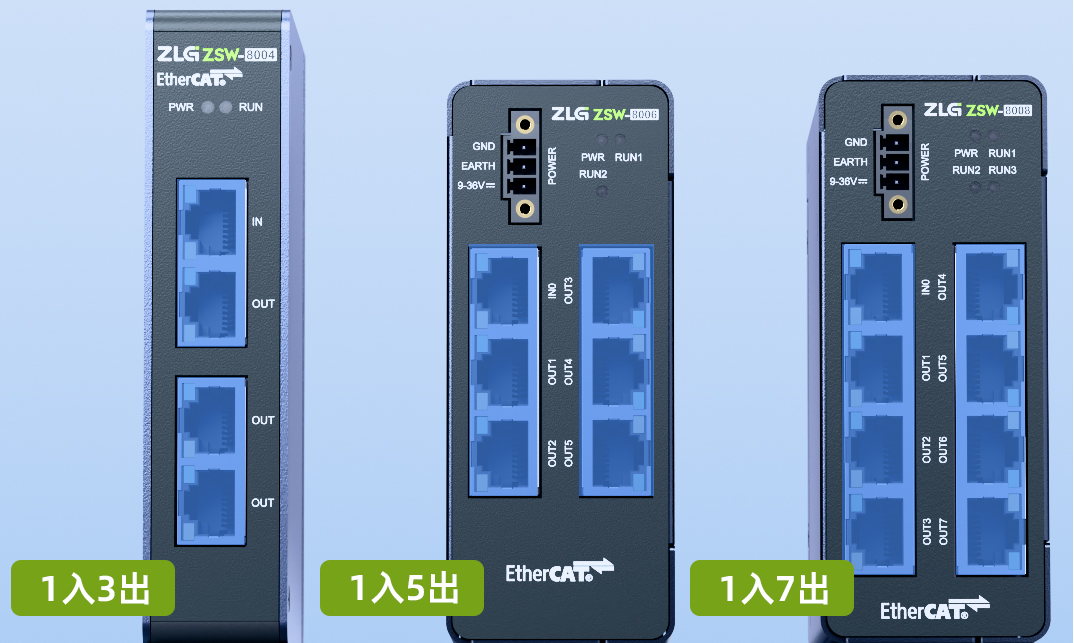

圖1 ZSW-80系列產品圖

如圖1所示，ZSW-80系列是ZLG致遠電子推出的EtherCAT分支器產品，可以改變簡單的EtherCAT線型拓撲結構，實現多級星型拓撲，達到一入多出的效果。

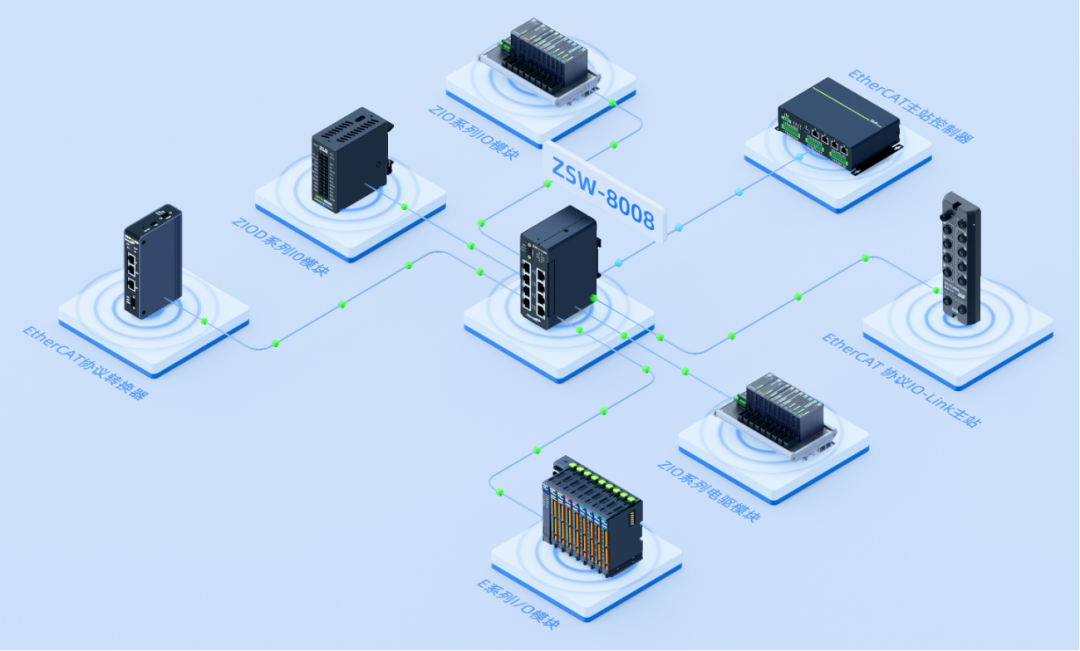

圖2 星型拓撲示意圖

當星型拓撲結構中某一網口支路上設備掉線或者插拔時，不會影響其它網口支路的運行狀態。在優化拓撲的同時減少故障影響和降低故障排查難度。

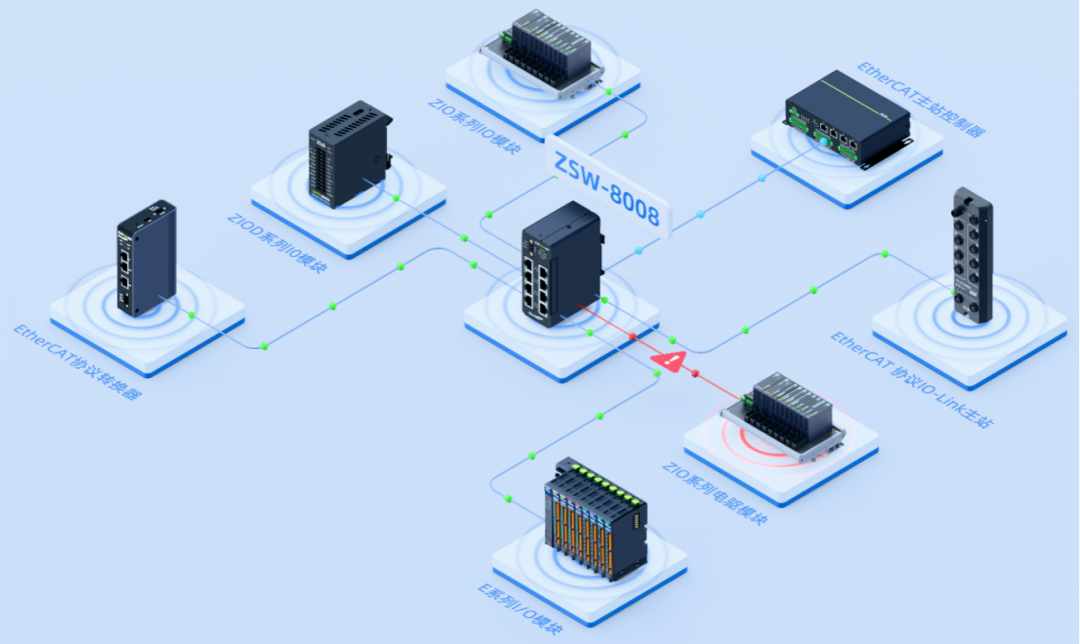

圖3 某條支路故障后網絡狀態示意圖
?CU112x系列產品

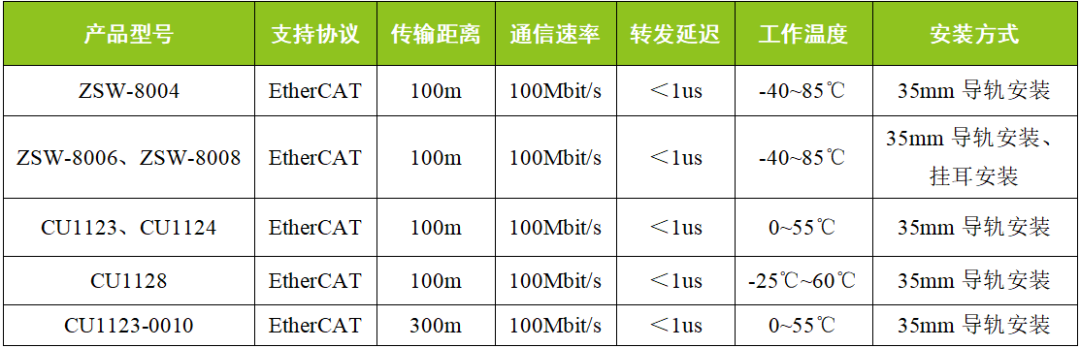

CU112x系列產品與ZSW-80系列產品在功能和應用上是基本相同的，都屬于EtherCAT分支器，實現EtherCAT網絡拓撲優化。產品差異如表1所示，ZSW-80系列產品的工作溫度范圍是-40~85℃，相比CU112x系列產品工作溫度范圍更寬，環境適應能力更強；在安裝方式上，除了ZSW-80全系產品支持的35mm導軌安裝方式以外，ZSW-8006和ZSW-8008還支持掛耳安裝方式（出廠配件）；在傳輸距離上，CU1123-0010傳輸距離擴展到了300m，其他型號與ZSW-80系列產品均為100m。表1 ZSW-80系列與CU112x系列產品對比表

?其他產品

1. CU2508實時以太網端口倍增器

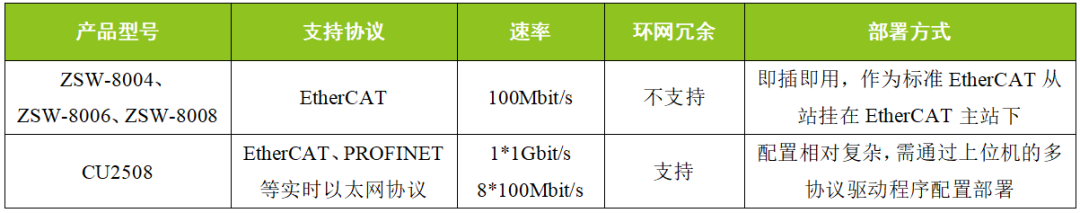

CU2508主要的功能是將一個千兆上行鏈路擴展為8個獨立的百兆以太網端口，支持多種實時以太網協議，適用于工業PC需同時連接多個或多種實時以太網端口以及構建冗余網絡等應用場景。CU2508和ZSW-80系列產品在功能和應用場景上都有一定的區別，兩者差異如表2所示。CU2508更多是作為主站擴展設備；ZSW-80系列產品則是作為EtherCAT從站設備部署到EtherCAT網絡中，優化EtherCAT網絡的拓撲，不支持環網冗余應用。表2 ZSW-80系列與CU2508產品對比表

2. CU141x系列EtherCAT G分支控制器

CU14xx系列產品是EtherCAT G分支控制器，可實現EtherCAT和EtherCAT G兩種傳輸速率的無縫轉換，將擴展端口的EtherCAT或EtherCAT G分支接入到EtherCAT G網絡中。與ZSW-80系列產品在功能和應用上都是完全不同的。

3. CU15x1系列介質轉換器

CU15x1系列產品是EtherCAT/Ethernet介質轉換器，實現RJ45與單模光纖、多模光纖、POF之間的介質轉換。與ZSW-80系列產品在功能和應用上都是完全不同的。
?小結

ZSW-80系列EtherCAT分支器作為一款EtherCAT網絡基礎組件，除了本文舉例的產品以外市面上還有很多類似的產品，我們需要清楚辨識不同產品之間功能上和應用上的區別，結合自身需求選擇合適的產品才能事半功倍!
