背景介紹

柔性應變傳感器能夠?qū)?a target="_blank">機械形變轉化為電信號，在醫療監測、電子皮膚和軟體機器人等新興應用領域中占據核心地位。近年來，傳感層工程領域的突破性進展，使得能夠承受超大拉伸應變（> 400%）的拉伸傳感器，以及能夠在極端壓縮（> 80%）條件下工作的壓縮傳感器相繼問世。然而，這些進展在很大程度上是沿著相互獨立的軌跡演進的；拉伸和壓縮傳感功能通常是獨立優化的，而非集成于單一的傳感層之中。從本質層面來看，拉伸形變與壓縮形變是通過截然不同且往往相互競爭的機制來調控電輸運過程的。在拉伸應變作用下，導電填料的分離會破壞滲流通路，從而削弱電導連通性。相比之下，在多孔結構或仿生結構中，壓縮形變會增加接觸密度與接觸面積，進而強化導電網絡并放大電阻變化。這種機制上的不對稱性使得對拉伸與壓縮信號進行電學解耦變得極具挑戰性，并往往導致傳感響應呈現非線性、不對稱或模糊不清的特征。因此，如何構建一種高靈敏度的傳感層，使其能夠同時準確分辨同軸雙向應變（即沿同一軸線發生的拉伸與壓縮形變）的方向與幅值，至今仍是一項尚未攻克的難題。

近期的一些研究工作已嘗試將拉伸與壓縮傳感功能集成于柔性器件之中。例如，Capasso 及其團隊將零維（0D）碳納米洋蔥（CNOs）與一維（1D）碳納米管（CNTs）摻入 SEBS（苯乙烯-乙烯-丁烯-苯乙烯）彈性體基質中制備出導電墨水，并通過浸漬聚氨酯（PU）海綿的方法，成功制備出兼具拉伸（120%）與壓縮（80%）傳感能力的器件。然而，該體系幾乎不具備線性工作區間。當拉伸應變超過約 8% 時，導電網絡的斷裂會導致劇烈的信號波動，從而嚴重?fù)p害器件的穩定性和可靠性。Gao 及其團隊則利用 3D 打印技術，將石墨烯與碳納米管（CNTs）組裝成一種具有“剪紙”（Kirigami）結構的拉伸-壓縮碳?xì)饽z，實現了在 ?14% 至 100% 寬應變范圍內的傳感功能。盡管如此，這種剪紙（Kirigami）幾何結構在受拉伸時僅對導電通路產生微弱擾動，導致其即使在大應變下仍表現出較低的拉伸靈敏度（GF = 0.1）。這些研究凸顯了對一類新型納米材料的迫切需求：這類材料不僅需能提供穩定且可逆的高靈敏度響應窗口，還應支持同軸雙向應變檢測功能。

天然棉纖維由相互纏繞交織的纖維素細絲構成，其內部呈中空結構；這種結構賦予了棉纖維較高的長徑比和良好的彈性，使其成為構建多層級傳感架構的理想三維支架材料。然而，若要在碳化棉基底上以可控的方式引入次級納米結構，目前仍面臨諸多挑戰。傳統的過渡金屬催化劑（如 Fe/Co/Ni）在生長過程中往往容易發生燒結或被碳層包覆。這不僅會導致催化劑失活，還會造成層級結構的不均勻性，進而阻礙對接觸導電性的精準調控以及線性機電響應的實現。因此，對于多模態傳感層而言，開發一種能夠?qū)崿F(xiàn)可控生長與多層級結構設計的全新制備方法顯得尤為必要。

本文亮點

1. 本工作報道了一種源自塑料的分級碳?xì)饽z。借助經Ni–S修飾的催化界面以及塑料分解所提供的持續碳通量，我們通過塑料熱解工藝，在彈性碳化棉纖維基底上實現了碳納米纖維（CNFs）的原位生長。這種耦合調控機制有效抑制了納米碳的沉積不均現象，從而構建出一種以彈性纖維為骨架、并由CNFs密集互連而成的網絡結構。

2. 所得網絡結構在拉伸和壓縮應力作用下，能夠?qū)崿F(xiàn)導電接觸點的可逆重構；這使得器件在寬廣的雙向應變范圍內呈現出近乎線性的機電響應——其線性應變靈敏系數（Gauge Factor）在82%拉伸應變下達到7.8，在28%壓縮應變下達到1.7；同時，在±20%的應變范圍內，該器件在歷經5000次循環后依然保持著穩定的靈敏度。

3. 本工作在碳基應變傳感器領域?qū)崿F(xiàn)了寬廣的雙向應變范圍、高靈敏度以及長期穩定性這三大特性的完美結合，而這種兼具多重優勢的器件在以往的研究中實屬罕見。

4. 此外，該器件能夠可靠地解析應變的方向與大小，并可實現靈敏的附著狀態感知及關節運動監測，充分彰顯了其在下一代人機交互界面領域所蘊藏的巨大應用潛力。

圖文解析

圖1. 用于同軸雙向應變傳感器的 CNFs-CCFs-A 復合材料受控結構設計示意圖。a 以 Ni0/Ni-Sx 為催化劑、聚烯烴塑料（PP/PE）為碳源，在 CCF 表面受控生長次級 CNFs 的示意圖。b CNFs-CCFs-A/Dragonskin 復合傳感單元的結構組成。c 應變過程中接觸電阻（Rc）和隧穿電阻（Rt）等效變化機制的示意圖。d 傳感單元在拉伸和壓縮模式下的宏觀力學變形及微觀電學變化示意圖。e CNFs-CCFs-A 的光學照片。f CNFs-CCFs-A 表面的掃描電子顯微鏡（SEM）圖像。g 單根 CNFs-CCF 表面的高倍 SEM 圖像。h 單根 CNF 的能量色散光譜（EDS）元素面分布圖。

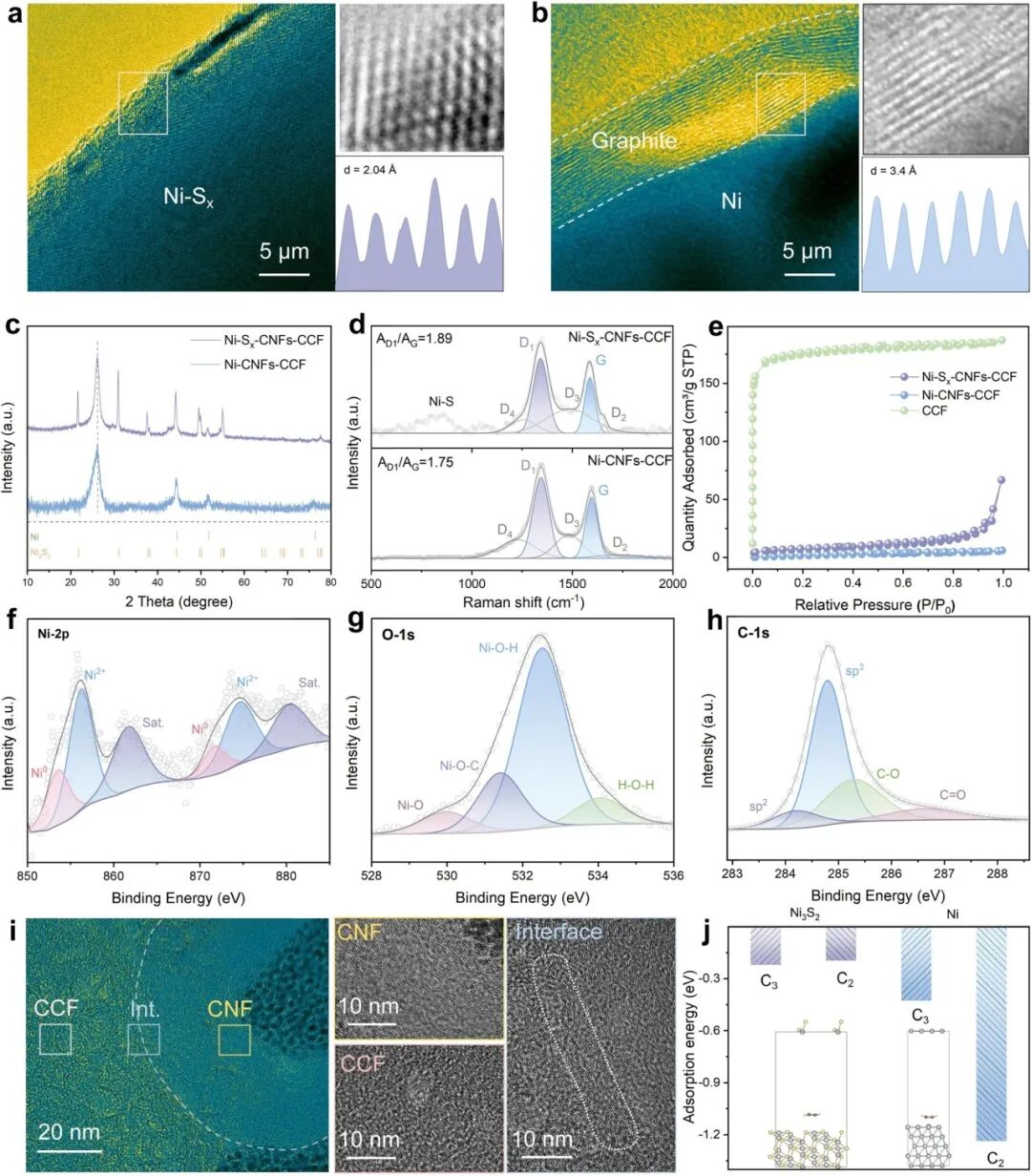

圖2. 由 Ni-Sx 催化界面調控的分級 CNFs-CCF 的微觀結構與成分表征。a Ni-Sx 和 b Ni 催化 CNF 生長的透射電子顯微鏡（TEM）圖像，以及選定區域?qū)?yīng)的高分辨 TEM（HRTEM）圖像。插圖顯示了晶格條紋間距分析結果。c Ni-Sx-CNFs-CCF 和 Ni-CNFs-CCF 的 X 射線衍射（XRD）圖譜；d 拉曼光譜。e Ni-Sx-CNFs-CCF、Ni-CNFs-CCF 和 CCF 的氮?dú)馕?脫附等溫線。f–h Ni-Sx-CNFs-CCF 的 X 射線光電子能譜（XPS）結果，包括 Ni 2p、S 2p 和 C 1s 的高分辨譜圖。i 采用聚焦離子束（FIB）制備的 CNFs/CCF 界面的 HRTEM 圖像，揭示了碳化棉纖維（CCF）、碳納米纖維（CNFs）及其界面的結構特征。j 碳源分子在不同界面模型（Ni3S2-Cx 和 Ni-Cx）上的吸附能計算結果。

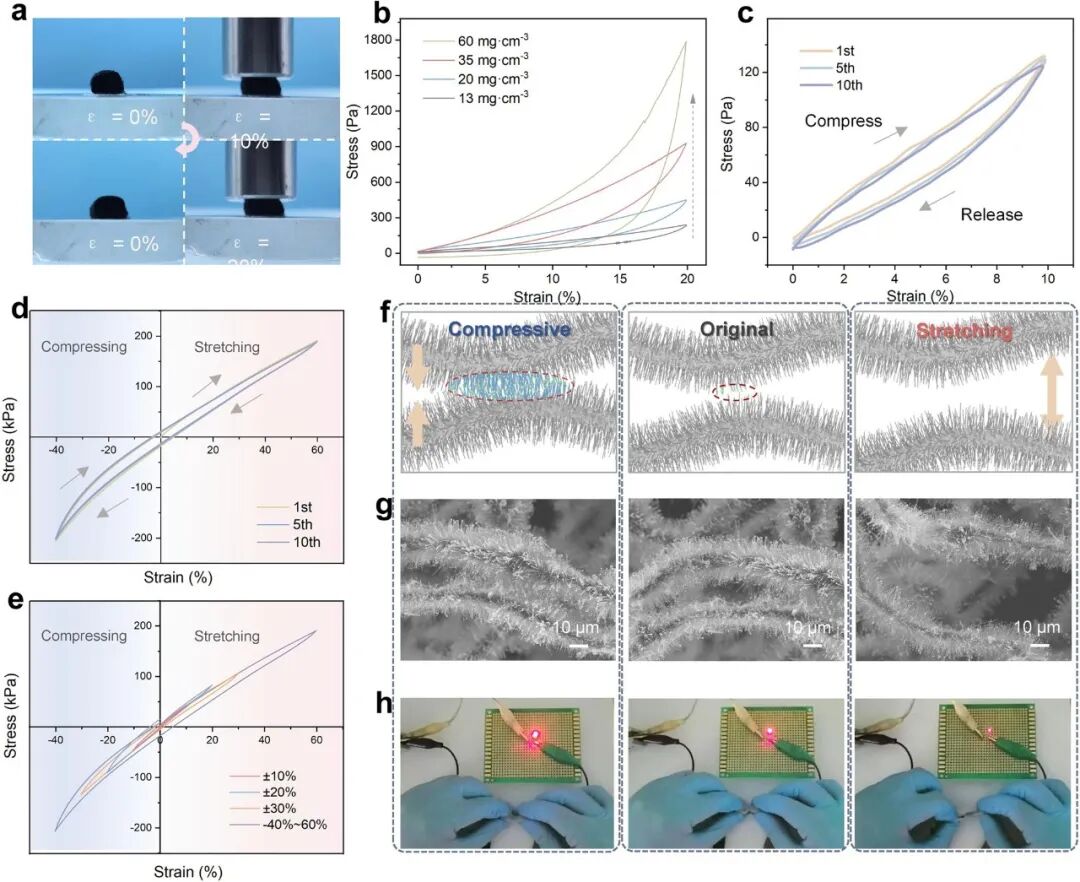

圖3. CNFs-CCFs-A 的力學性能及應變傳感機制示意圖。 a CNFs-CCFs-A 樣品在從 20% 壓縮應變中恢復后的光學圖像。b 不同密度的 CNFs-CCFs-A 樣品的應力-應變曲線。c 密度為 20 mg cm?3 的 CNFs-CCFs-A 樣品在 10% 應變下的循環壓縮應力-應變曲線。d CNFs-CCFs-A/Dragonskin 柔性傳感器的循環壓縮（高達 40%）和拉伸（高達 60%）測試。e 該柔性傳感器在不同應變范圍下的應力-應變曲線。f CNFs-CCFs 網絡在變形過程中接觸演變的示意圖；g 對應于不同應變狀態的高分辨率 SEM 圖像；以及 h 展示所連接的發光二極管（LED）亮度變化的實物照片。

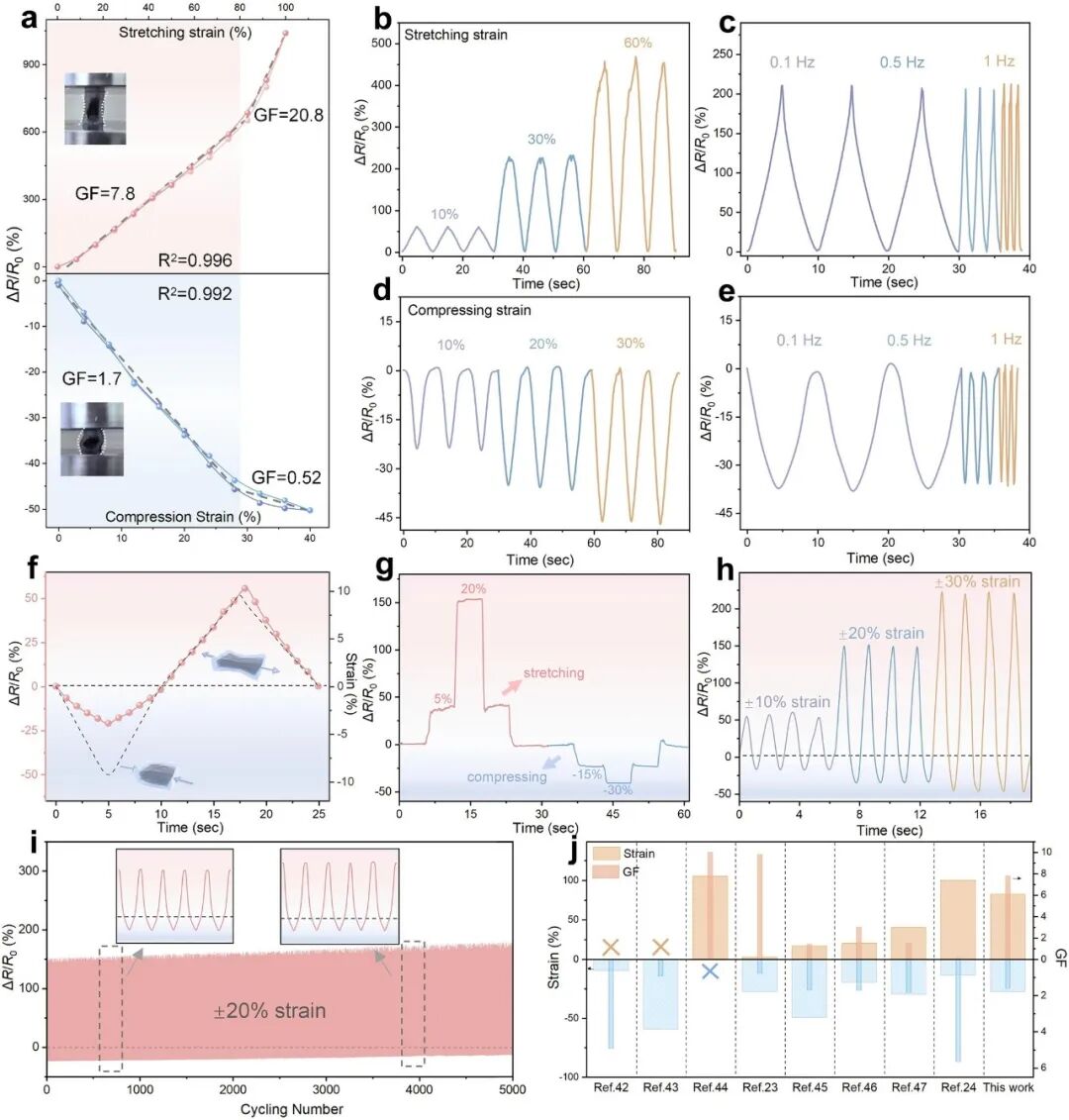

圖4. CNFs-CCFs-A/Dragonskin 應變傳感器的機電性能。a 該復合材料在 0% 至 100% 拉伸應變下的拉伸-恢復響應，以及在 0% 至 40% 壓縮應變下的壓縮-恢復響應。背景中的陰影區域表示線性區。b、c 在 0.1 Hz 固定頻率下、10% 至 60% 循環拉伸應變范圍內的信號可靠性和重復性；以及在 30% 固定拉伸應變下、0.1 Hz 至 1 Hz 頻率范圍內的信號可靠性和重復性。d、e 在 0.1 Hz 固定頻率下、10% 至 30% 循環壓縮應變范圍內的信號可靠性和重復性；以及在 20% 固定壓縮應變下、0.1 Hz 至 1 Hz 頻率范圍內的信號可靠性和重復性。f 連續時間響應曲線，展示了傳感器在 ?10%（壓縮）至 +10%（拉伸）雙向應變下的電阻變化，其中 ΔR = R ? R?。g 在經歷從 0% 逐步增加至 +20%（拉伸）、隨后變?yōu)??30%（壓縮），并最終恢復至初始狀態的階梯式應變序列下的相對電阻變化率（ΔR/R?）。 h 在 ±10% 至 ±30% 的交變拉伸和壓縮應變下的信號可靠性。i 在 +20% 拉伸應變與 -20% 壓縮應變之間進行 5000 次循環的耐久性測試。j 將 CNFs-CCFs-A/Dragonskin 傳感器的線性拉伸和壓縮應變范圍及其相應的應變系數（GF；GF = (ΔR/R0)/ε，其中 ε 定義為工程應變 ΔL/L0）與此前研究中報道的數據進行對比。

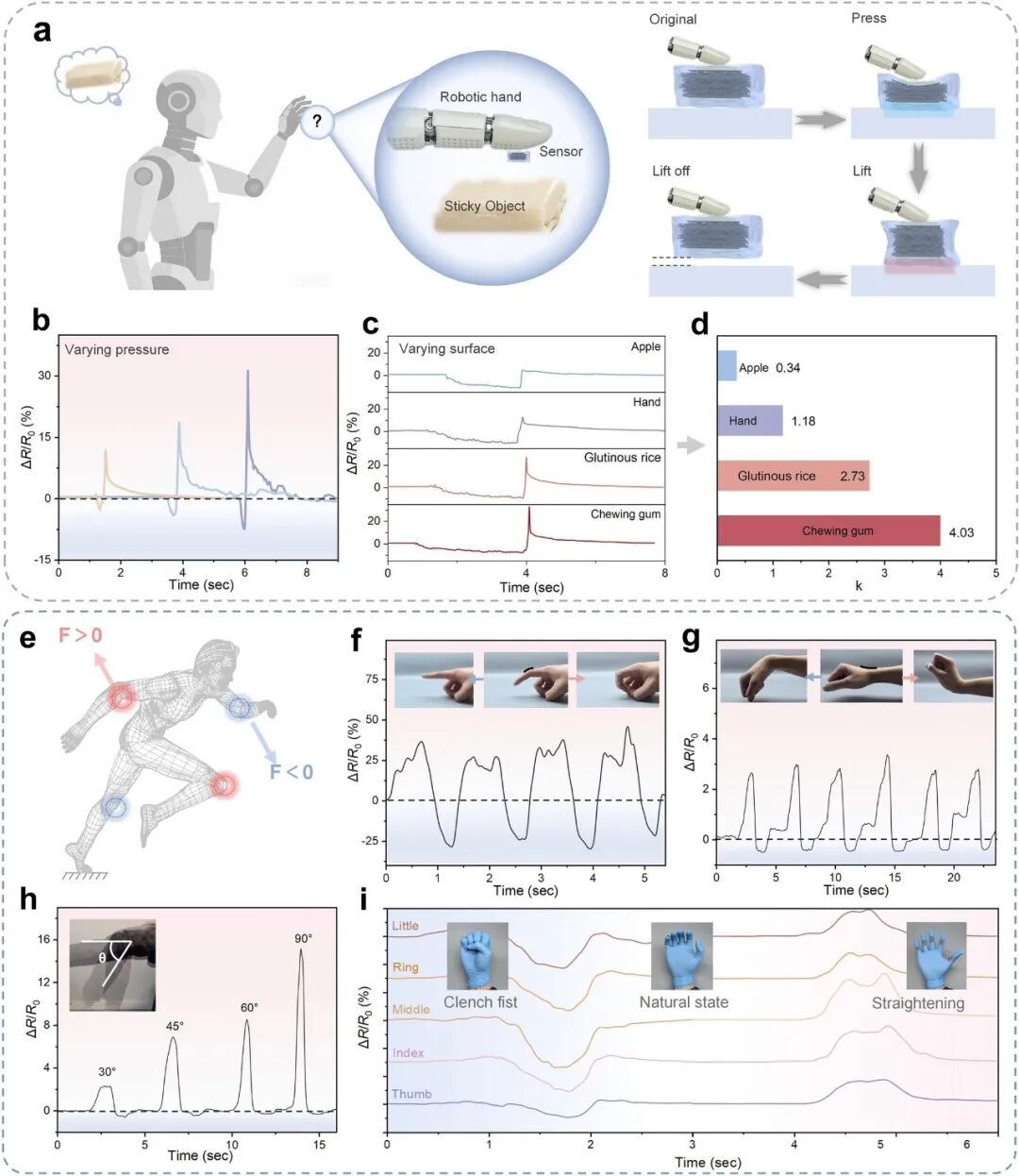

圖5. CNFs-CCFs-A/Dragonskin 應變傳感器的應用演示。a 傳感器對具有不同表面粘附性的物體的響應。b 在同一透明膠帶表面施加不同作用力時，傳感器產生的電信號。c 傳感器對具有不同粘性的表面的識別：蘋果、手掌、糯米和口香糖表面；以及 d 對應的粘附相關系數 k。e 傳感器對復雜動作的響應。f 手指彎曲時的電信號。g 手腕彎曲與伸直時的電信號。h 在不同角度下進行膝蓋彎曲與伸直動作時獲取的運動信號。i 手部屈伸時的電信號（電子皮膚模組附著于每個手指關節處）。
