本文作者：AMD 工程師 Iris Yang

概述

在 QDMA 設計中，功能與隊列通過 FMAP 進行映射。驅動程序需配置 SW context 和 Host Profile，以定義隊列行為(如流量分配、內存屬性等)。默認仿真設計中，所有流量經由 NOC0。本文章展示如何啟用 NOC1 以及使用額外 mm_channel 配置，以提升系統性能。

設計原理

? Host Profile 決定不同 Host ID 的流量分配，必須先于 Descriptor context 編程。

? SW descriptor context 決定使用的 Host ID。

? 多個 mm_channel 可用于優化吞吐量與帶寬利用率。

仿真例子中 qdma_mm_test0 分支已實現兩個 Host ID 的獨立配置，并將它們分別分流至兩個 NOC，為本方案提供基礎。

步驟說明

1. 生成示例設計

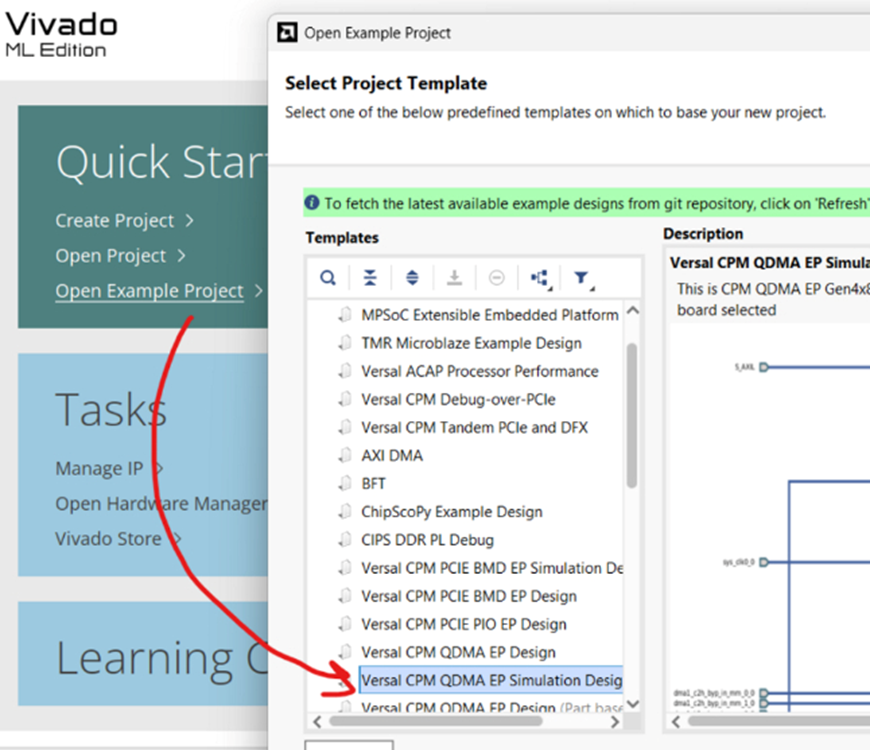

選擇 AMD Versal CPM QDMA Example Design 生成仿真示例。

2. 修改仿真參數

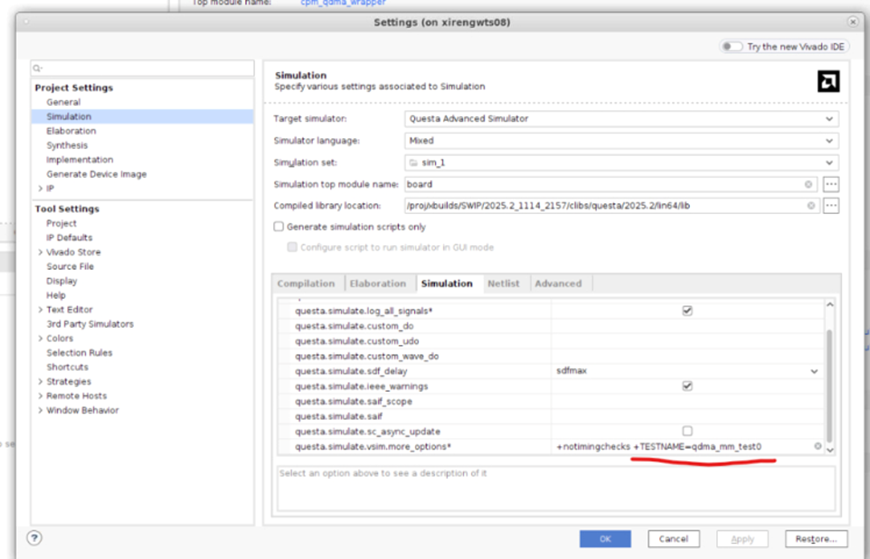

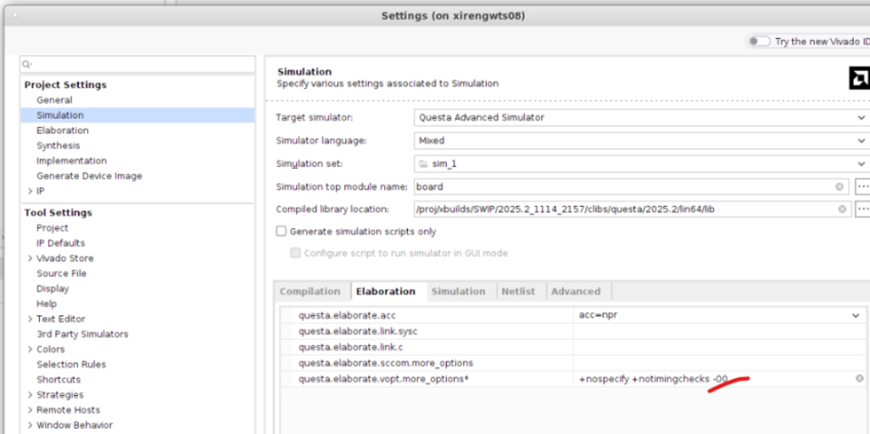

使用分支：+TESTNAME=qdma_mm_test0，elaboration 階段使用 -O0。

3. 修改 Test bench 與 Host profile

3.1 檢查 Host profile

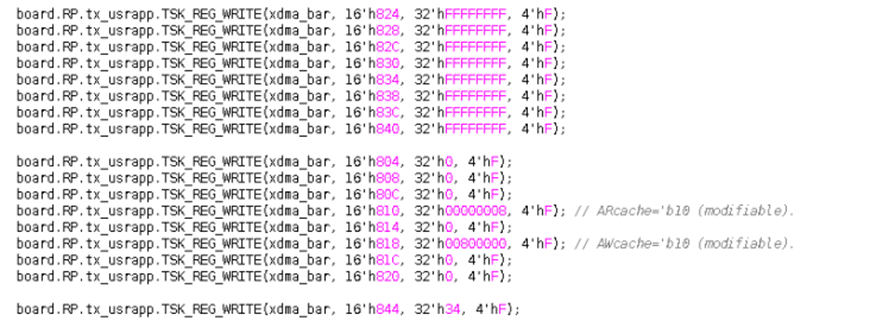

現有的例子工程已有 Host profile 的編程:

Host Profile 通過寄存器 0x804–0x820(數據)與 0x844(命令)配置。

? Host ID 0：寫 0x34 至 0x844

? Host ID 1：寫 0xB4 至 0x844

也可以全局 Host ID 設置：地址 0x308 寫 1。

3.2 修改軟件 Descriptor Context

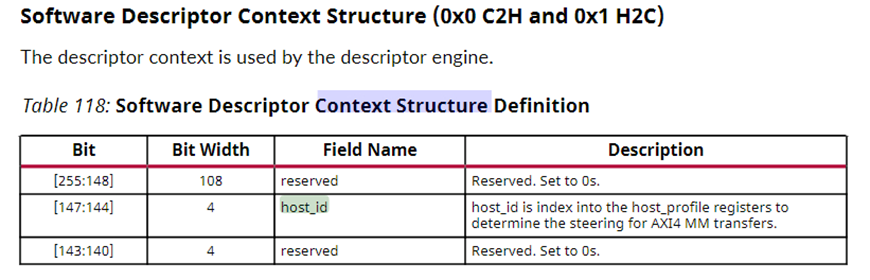

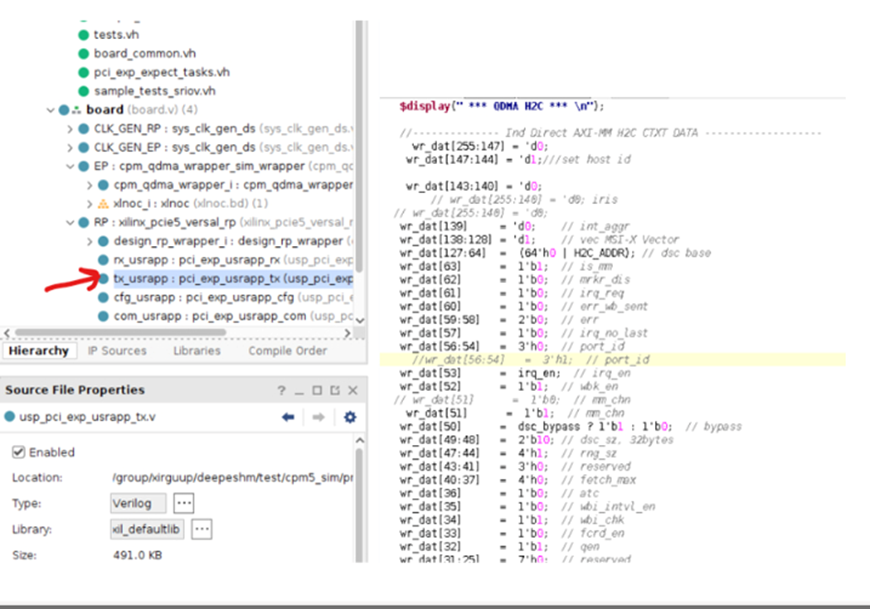

在 usp_pci_exp_usrapp_tx.v 中修改：wr_dat[147:144] 以切換 Host ID。

修改后，數據將分流至 NOC1。

3.3 mm_channel 設置

mm_chl 可設為 0/1 或 per?queue 配置，用于內部數據路徑優化，與 NOC 路徑無直接關聯。

輸出結果

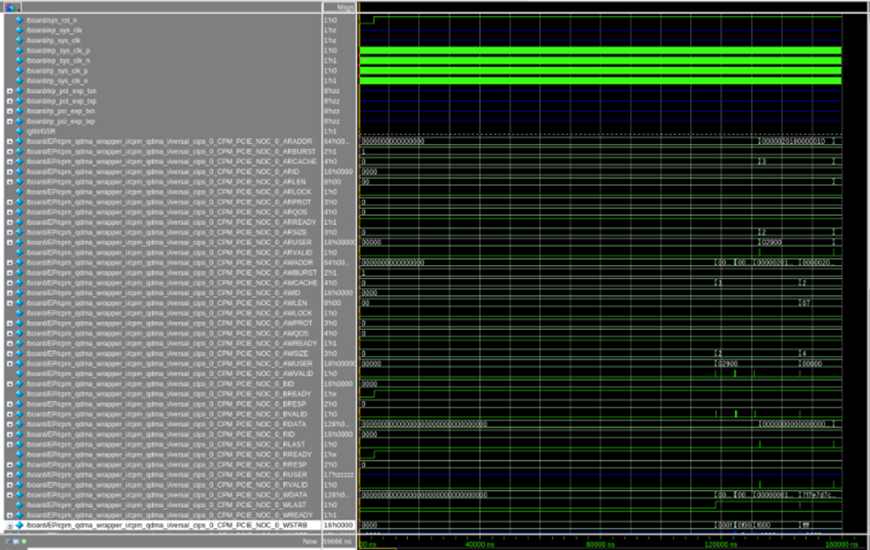

修改前：所有數據經由 NOC0。

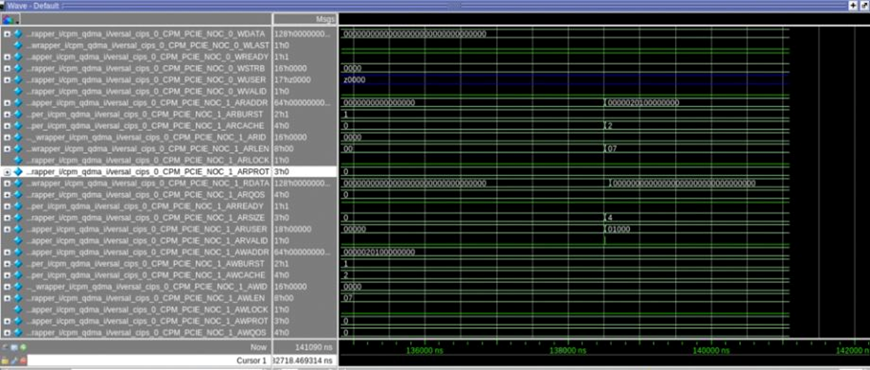

修改后：所有數據經由 NOC1。
