武漢光博會聚焦激光技術與應用、光學與精密光學、光通信與全光網、光電融合與創新應用四大板塊，賦能產業創新升級。

正運動面向光電產業升級的高精密制造需求，將在武漢光博會展示高速高精運動控制解決方案,重點解決光電裝備在亞微米級定位、實時數據采集、多軸同步控制等核心控制難題。

通過正運動ALL IN ONE的開放式架構運動控制平臺，助力光電設備廠商提速增效、增強穩定性和提升產線良率。

誠邀合作伙伴與客戶蒞臨正運動展位（2A06），共同探討如何導入相關高速高精控制解決方案。

展會看點

高速高精運動控制解決方案

ZMC432CL-V2支持多軸位置實時反饋閉環控制，可在運動過程中基于反饋誤差對脈沖指令進行實時修正，能夠降低因機械傳動導致末端定位誤差與失步風險。

ZMC432CL-V2控制方案在保留步進控制系統低成本、易集成、易調試優勢的同時，并將末端定位精度與系統可靠性提升至趨于脈沖伺服控制系統的應用水平。

適用于光耦合器件、半導體設備、精密光學儀器、精密激光加工等精密加工、檢測應用場景需求。

01 使用現成的API開發各種裝備

提供統一API開發函數庫，便于設備廠商進行二次開發和系統集成，快速構建適配自身工藝需求的閉環控制應用。

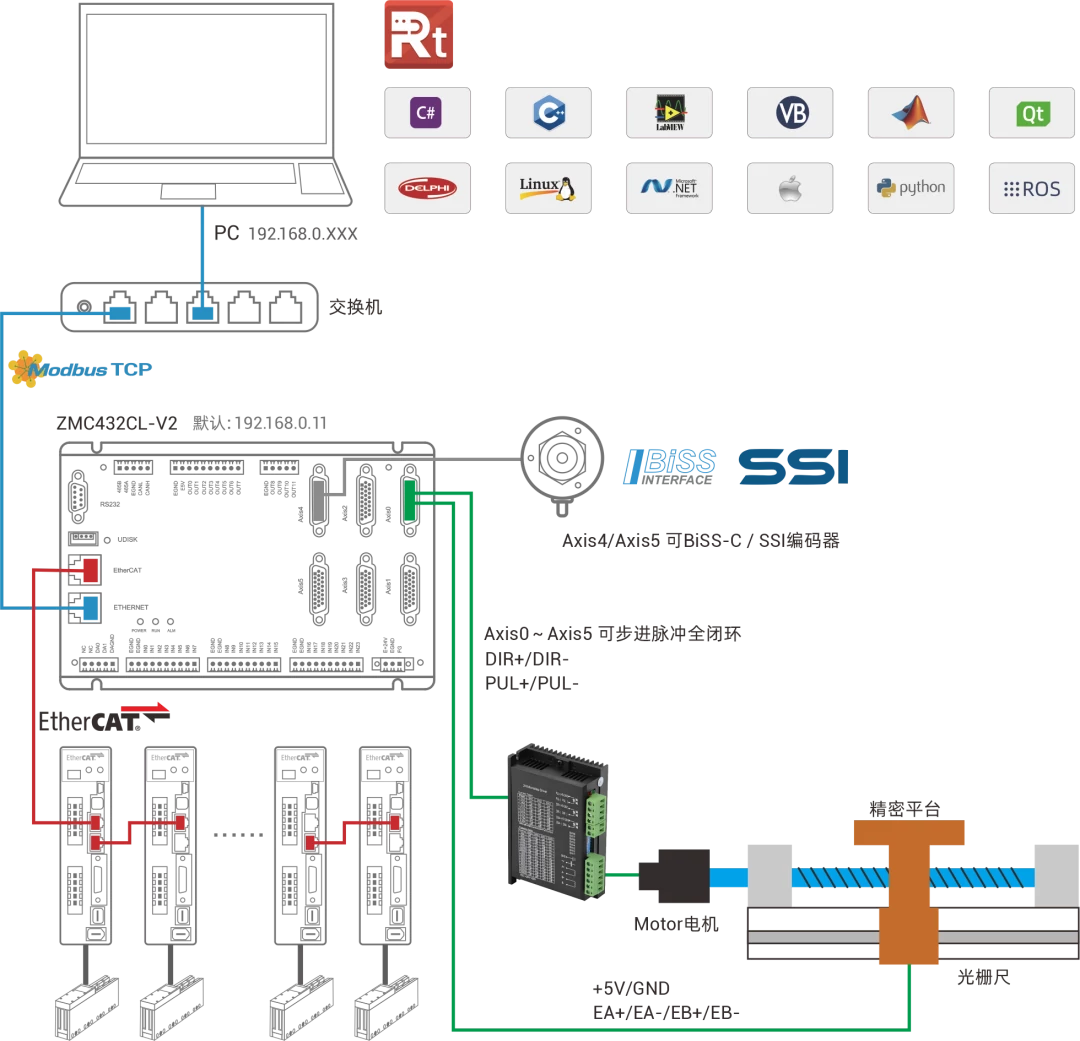

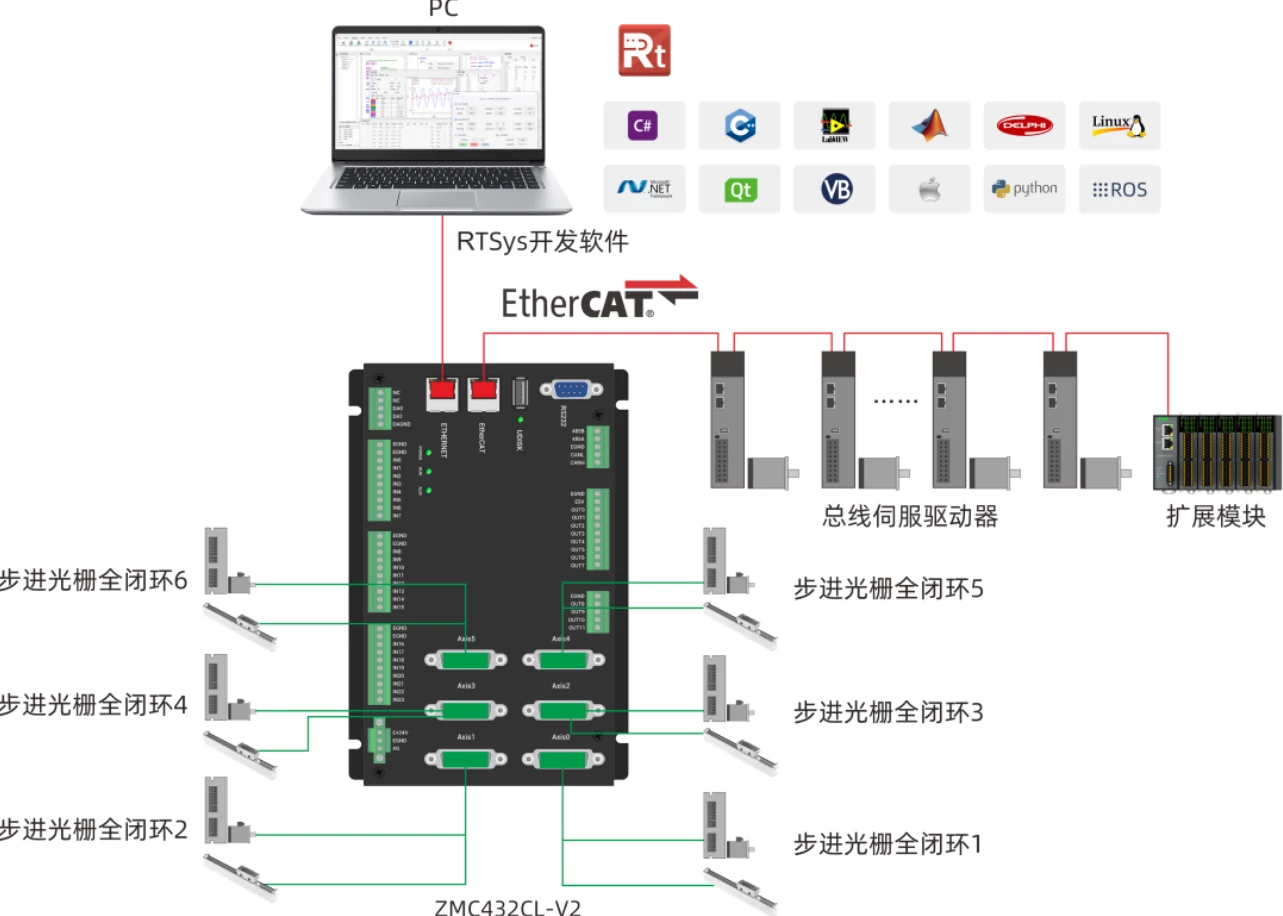

02 步進電機的外置光柵尺全閉環解決方案

ZMC4系列高效的網口讀寫，PCIe/PCI系列卡可共享內存接口（共享內存的批量讀寫3-5us）；

內置反向間隙補償，雙向螺距補償，2D平面補償?shù)龋?/p>

可以同時支持脈沖軸和EtherCAT軸運動混合使用；

開放的PT/PVT接口客戶可自定義加減速算法的二次編程；

支持正、負、零限位的硬限位設置和正負限位的軟限位設置；

控制器位置比較輸出最高精度可以精確到1個脈沖；

支持ABZ差分編碼器與SSI/BissC絕對式編碼器的脈沖控制的全閉環控制。

03 支持開環、半閉環與全閉環控制

支持開環、半閉環與全閉環控制下的相對/絕對運動、點動、用戶坐標系運動及多軸聯動等功能。

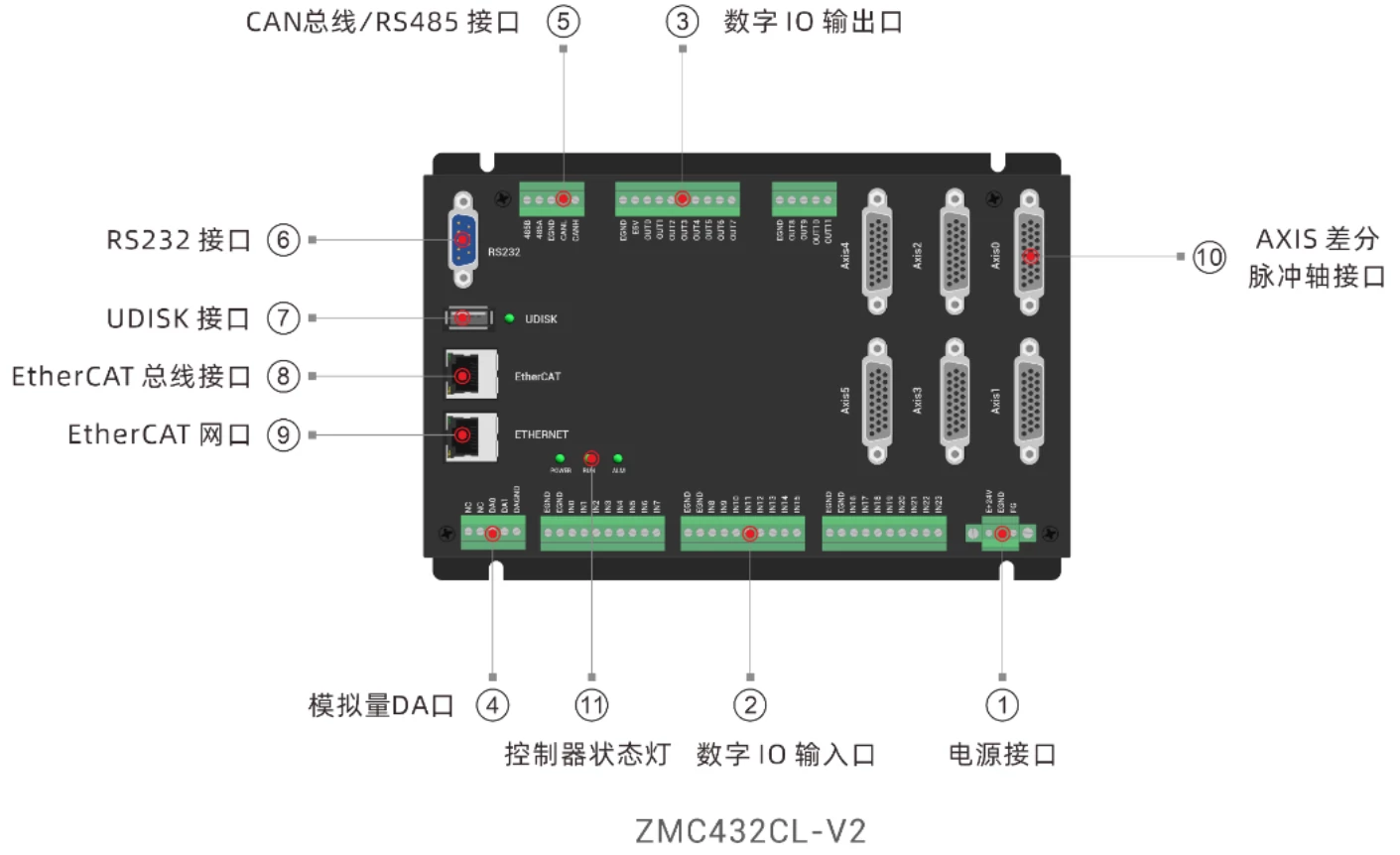

ZMC432CL-V2硬件信息

本身支持6軸，最多可擴展至32軸；

24路通用數字量輸入，2路高速鎖存；

12路通用數字量輸出，4路PWM輸出和PSO硬件比較輸出；

支持2路模擬量輸出DA；

支持RS232、RS485、CAN總線以及EtherNET網口等通訊接口；

兼容步進、馬達、伺服等常見電機，可以實現直線插補、圓弧插補、螺旋插補等平面和空間軌跡控制要求。

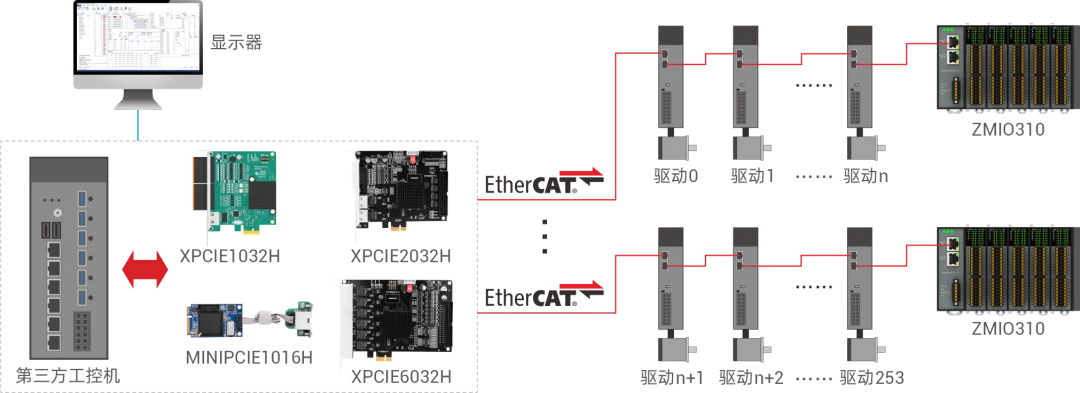

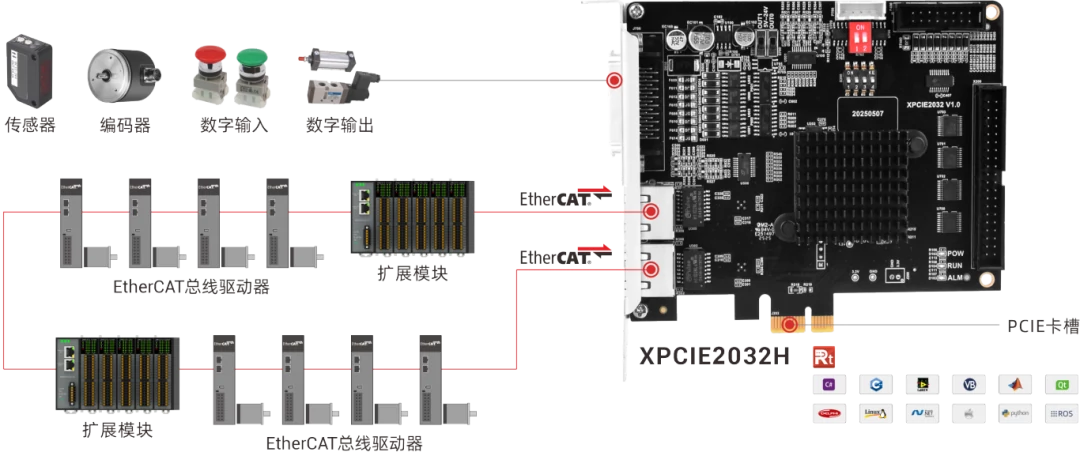

雙主站PCIe EtherCAT運動控制卡XPCIE2032H

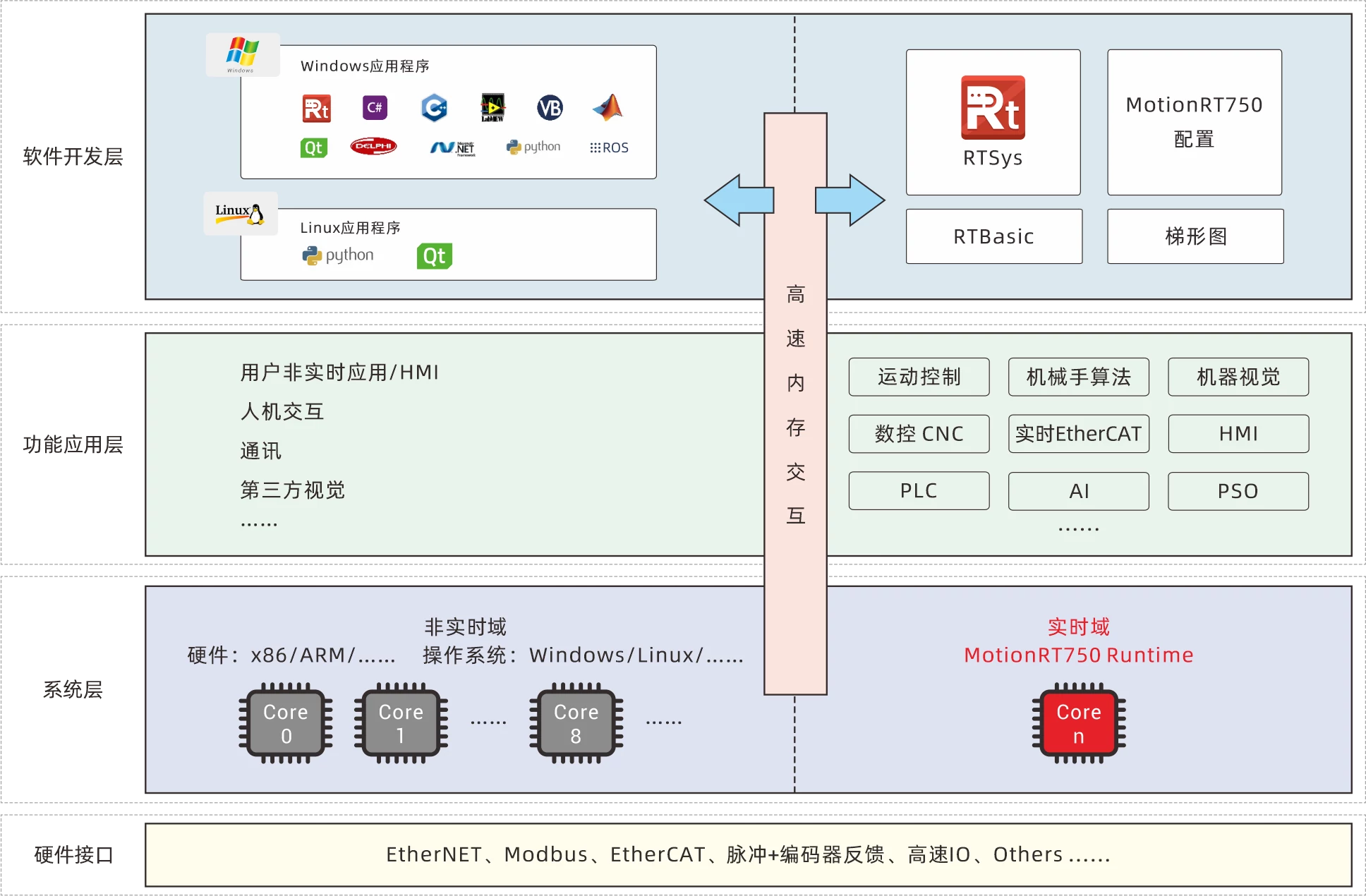

具備2路EtherCAT主站架構，雙主站可并行運行，也可實現環網拓?fù)涞娜哂喙δ?，提供豐富的運動控制功能與高速IO應用，高實時通訊與通用運動控制場景同步兼顧！助力設備產能提升20%以上，減少異常停機影響。（需配合強實時運動控制內核MotionRT750使用）

01 強實時：EtherCAT周期更快，性能更強（控制周期最快50us）

EtherCAT同步周期32軸/64軸 125us/250us；

多卡多EtherCAT通道同步周期500us帶254軸；

1-6路獨立主站，可分別設置EtherCAT通訊周期；

可適配第三方工控機。

02 高速IO和實時運動控制功能

如高速色標鎖存、PWM、多維PSO、視覺飛拍、速度前瞻等。

03 高級運動控制功能

支持SS曲線速度與加速度平滑、PT/PVT運動、在線變速/位置、速度、力矩模式在線切換。

04 更安全機制

支持冗余控制，電腦藍屏、死機、重啟，能正常運行。獨占內核執行脫機程序，保證安全生產。

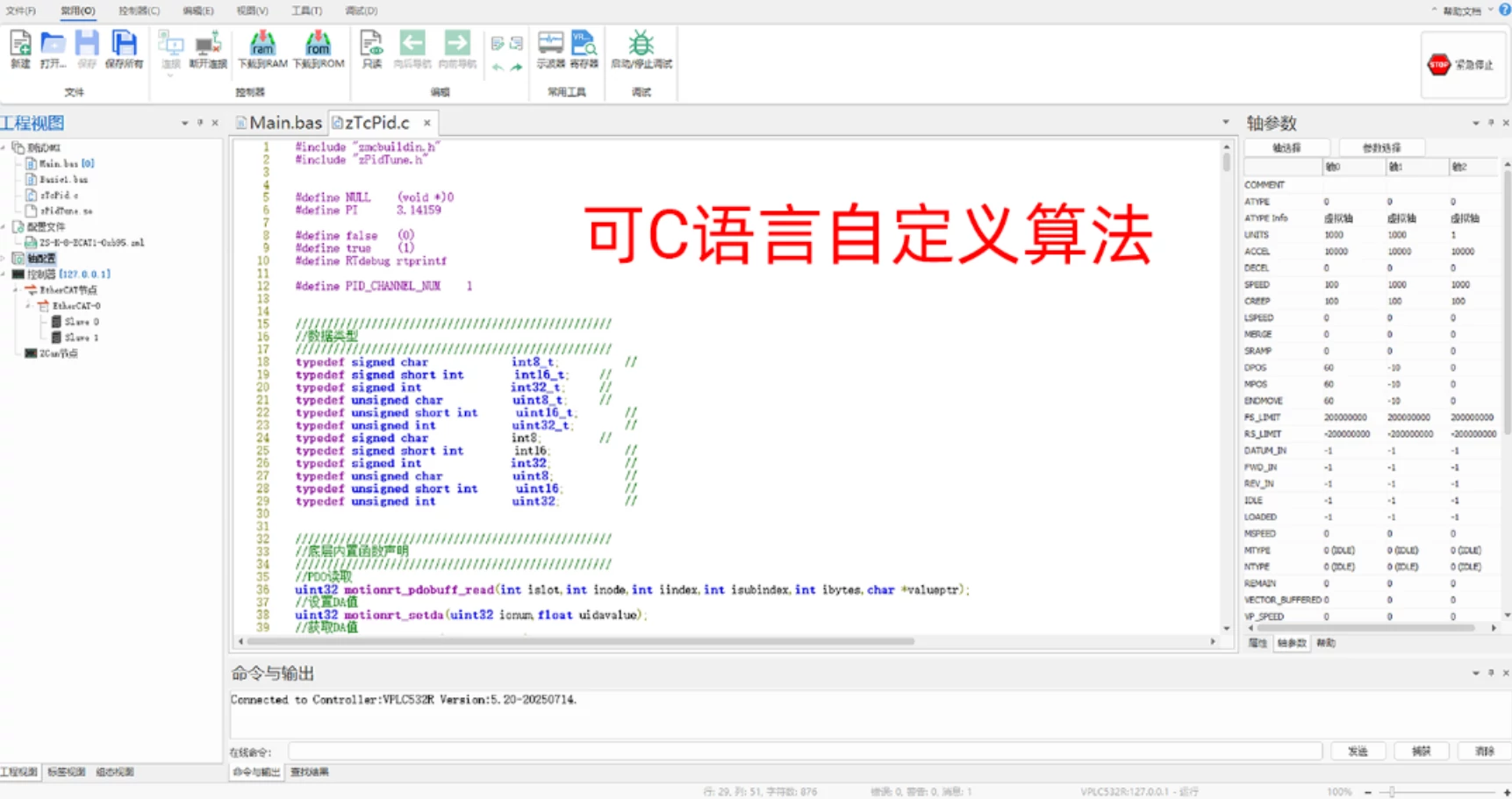

05 內置C語言實時提速

可通過RTSys IDE開發環境，內置C語言編譯程序運行。無需依賴外部軟件環境編譯代碼，從而提高工程師的開發效率，簡化項目程序的創建和部署流程。

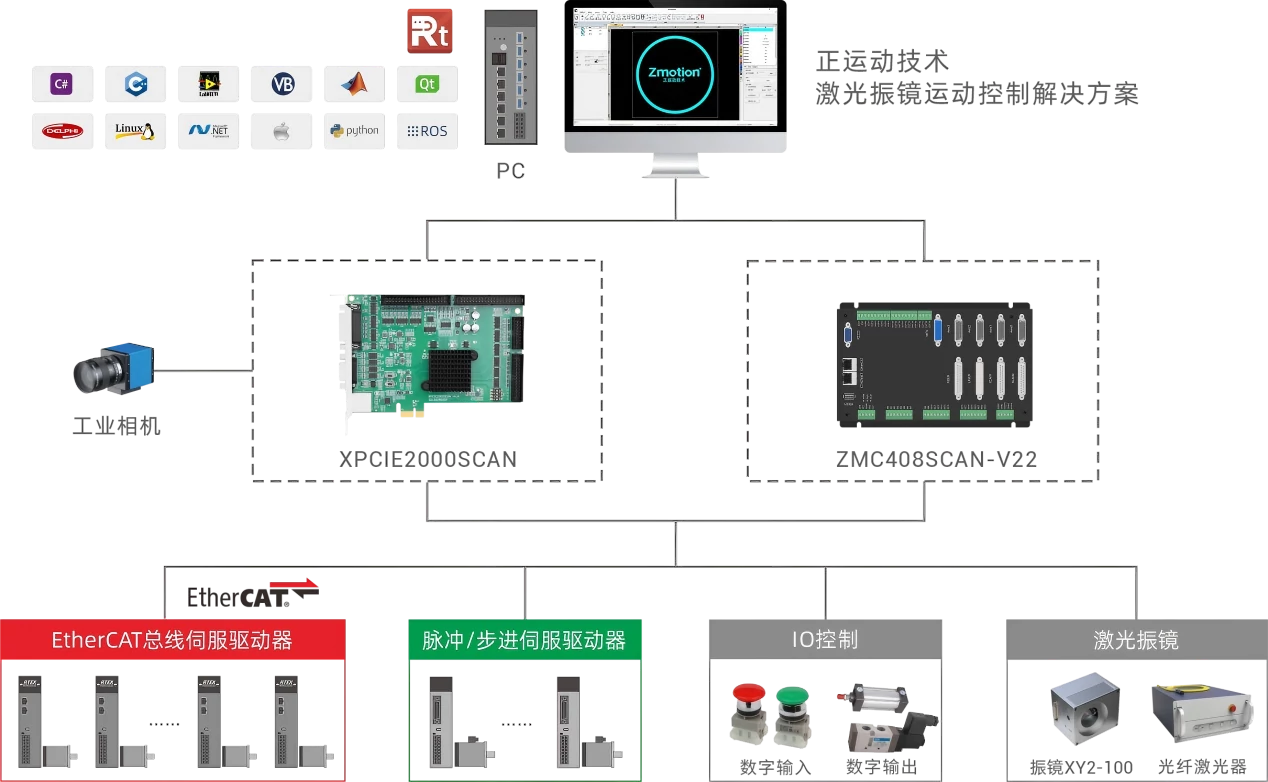

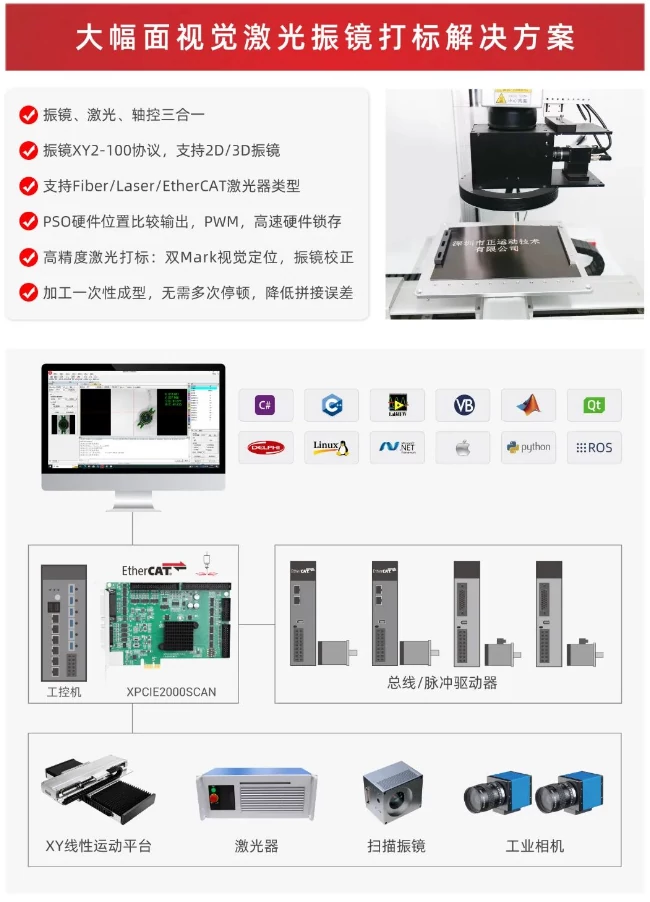

激光振鏡加工控制產品線

主要面向高速、精細、小范圍或柔性圖形的常規激光加工與激光+振鏡掃描應用場景?？蓪?shí)現激光與振鏡信號的高速、精準同步控制。產品兼容主流脈沖/連續激光器（光纖、CO2、紫外等），并支持振鏡XY2-100控制協議。（XPCIE2000SCAN帶視覺定位功能，需配合MotionRT750一起使用）

01 高速高精度激光控制

具備高精度多維PSO輸出、PWM激光同步輸出，可提升激光加工中功率調制與在拐角減速時保證輸出間距恒定，支持多種通訊接口實現激光與振鏡的高速數據傳輸，支持多種振鏡矯正方式提高校正精度，以此來確保工藝精度與加工效率。

02 提供豐富的激光API接口

可快速實現文字、條碼、CAD圖形等特殊圖形轉加工運動軌跡，完成各種復雜圖形打標、焊接等加工。

03 提供大幅面振鏡聯動API接口

可解決因傳統振鏡對大幅面加工范圍受限問題而導致縫合誤差，適合于無限視野、高精度的激光加工應用。

04 廣泛應用

可應用于飛行、旋轉、大幅面、多軸聯動、多工位等激光打標、切割、焊接、打孔。

愿景

未來，正運動技術將持續深耕核心技術研發，優化產品矩陣，以更好地適配不同區域智能制造的多元化需求，提供更具針對性的定制化解決方案，助力智能制造更快、更準、更智能，并以優質產品與專業服務鏈接更多新行業合作伙伴。

我們誠摯邀請您蒞臨【2A06】展位，與我們的專業團隊面對面交流，共同探討新合作契機。
