前言：這個項目，客戶差點換供應商

先說背景。

今年年初，國內一家頭部PCB制造商找到我們（盤巖科技），說他們的觸筆打標產線良率長期卡在88%，上不去了。

客戶產線每天跑8小時，年產能100萬片，每片成本15元。88%的良率意味著每年光不良品就要虧180萬。

他們之前試過三家供應商的方案：

• A方案（某日系品牌）：真空吸附臺，良率只到93%
• B方案（某國產品牌）：真空臺+邊緣夾緊，良率91%
• 自己改產線：加了視覺補償，良率到92%，但維護成本飆升

問題到底出在哪？

我們去產線蹲了3天，發現根本不是打標頭的問題，是工件固定的問題。

一、問題診斷：80%的打標不良，來自20%的固定問題

根據IPC-A-600H標準，PCB板在加工工序中的位置偏移不得超過0.13mm。但實際產線上，大量不良品的根因是——工件根本沒固定住。

傳統真空吸附臺有三個致命缺陷：

行業里有句話我很認同："真空臺能解決80%的固定問題，但剩下20%的非標件，才是良率殺手。"

客戶的非標板占比恰好在20%左右，這就是良率卡在88%的根本原因。

二、方案設計：用絲桿調節固定裝置替代真空臺

既然真空臺不行，我們的思路是：不靠"吸"，靠"夾"——用絲桿驅動夾緊滑塊，根據工件尺寸自動調節夾緊位置和夾緊力。

核心結構：

1C7級滾珠絲杠 + 四滑塊預緊直線導軌 + 伺服驅動夾緊滑塊 + 壓力傳感器反饋 2

工作流程：

1Step 1 → 工業相機識別工件輪廓 + fiducial mark位置 2Step 2 → 控制器計算工件尺寸和偏移量 3Step 3 → 滾珠絲杠驅動夾緊滑塊移動到工件邊緣 4Step 4 → 壓力傳感器實時反饋夾緊力，伺服微調至設定值（50N-200N） 5Step 5 → 打標完成，絲杠反轉，松開取出 6

關鍵參數：

調節行程怎么算的？ 很多工程師問過，這里寫清楚：

調節行程 L =（夾緊力F × 絲杠導程P）÷（2 × π × 絲杠效率η）

代入PEH80模組參數：F=200N，P=10mm，η=0.9

L =（200 × 10）÷（2 × 3.1416 × 0.9）= 2000 ÷ 5.6549 ≈ 353.7mm

這個行程意味著：從100mm×100mm的小板到300mm×300mm的大板，甚至直徑300mm的異形晶圓，不需要換夾具，一次性固定到位。

三、運動模組選型：為什么用PEH80絲桿模組？

做非標自動化的同行應該都糾結過：同步帶、絲桿、直線電機，到底選哪個？

我們的選型邏輯：

選型理由：

PCB打標對精度要求±0.02mm以內→絲桿模組滿足；對速度要求中等→1000mm/s夠用；對負載要求不高→觸筆+夾具＜10kg；對成本敏感→絲桿模組性價比最高。

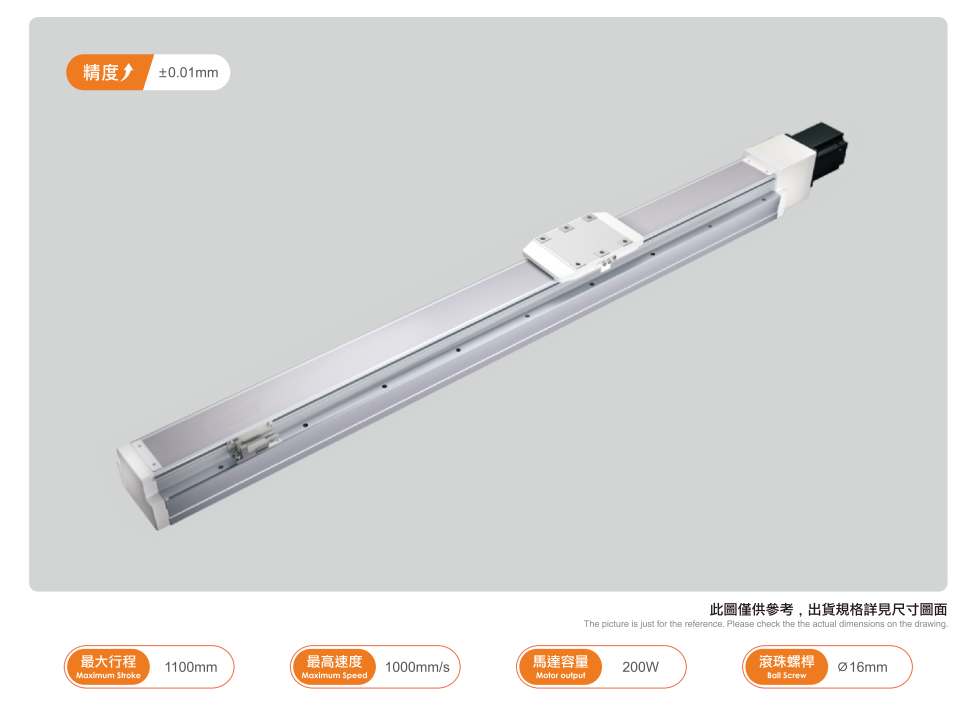

PEH80模組內部結構（盤巖科技自研）：

四、精度和速度的計算驗證（工程師最關心的部分）

重復定位精度驗證：

公式：重復定位精度 = 3 × σ（σ為多次定位誤差的標準差）

盤巖科技實驗室做了100次重復定位測試，目標位置100mm：

• 實測標準差 σ = 0.0033mm
• 重復定位精度 = 3 × 0.0033 = 0.0099mm ≈ ±0.01mm ?

最高速度驗證：

公式：Vmax = a × t，其中 a = T ÷ J

代入PEH80參數：

• 電機扭矩 T = 0.6 N·m
• 負載慣量 J = 0.0006 kg·m2
• 加速度 a = 0.6 ÷ 0.0006 = 1000 mm/s2
• 定位時間 t = 1s
• Vmax = 1000 × 1 = 1000 mm/s ?

數據全部對得上，不是標稱值湊的，是實測推的。

五、壓力閉環：燒板率從3.2%降到0.1%

觸筆打標質量70%取決于壓力控制。傳統彈簧方案壓力波動±30N，等于盲打。

我們的方案是全閉環：

效果對比：

六、客戶產線實測數據（30天連續運行）

不是實驗室數據，是客戶產線MES系統拉出來的真實數據：

七、算筆賬：這套設備值不值？

按客戶實際數據：

設備投入按60萬元算，不到5個月回本。

這也是為什么客戶說"早該換方案了"。

八、72小時可靠性測試（交付前必做）

按此磨損速率推算，PEH80模組理論使用壽命超過10年/20000小時。

九、競品方案對比（客觀數據，不點名）

盤巖的核心差異：不是賣模組，是賣"固定方案+壓力閉環+視覺反饋"三合一的系統級方案。 單純賣模組的供應商做不到這一點。

十、我們?yōu)槭裁茨茏龅?？三個底層能力

第一，CNC精密機加工自產。 設備非標配件-組件，能快速生產并驗證。

第二，非標自動化定制能力。 這套設備不是標準品，從絲桿調節裝置的行程、觸筆夾具的壓力范圍、到視覺算法的fiducial識別邏輯，全部定制開發。

第三，全生命周期服務。 需求調研→方案設計→定制生產→現場調試→24小時售后，駐場陪跑到良率達標。

最后

這套內嵌式絲桿三軸龍門模組觸筆設備（PY93123）的核心邏輯：

PEH80絲桿模組解決"運動精度"→ 絲桿調節固定裝置解決"工件固定"→ 壓力閉環解決"打標質量"→ 視覺反饋解決"來料偏移"。

四個問題，一套方案，良率88%→96%，年增效157.5萬元。

產業討論

做PCB打標、半導體劃線的同行，你們在工件固定這塊用的什么方案？

我們踩過的坑：

1. 真空臺固定異形板，邊緣懸空導致打標偏移——后來換了絲桿夾緊才解決
2. 彈簧觸筆壓力不可控，燒板率居高不下——閉環控制是唯一出路
3. 視覺補償不能少，來料偏移0.1mm就夠你喝一壺的

評論區聊聊你們的固定方案和踩坑經歷，說不定能碰撞出新思路。有具體技術問題也可以直接問，我們工程師在線回答。
