在“雙碳”目標與新型電力系統建設的雙重驅動下，源網荷儲一體化已成為能源轉型的核心載體。然而，風電、光伏等新能源的“波動性、間歇性”與負荷需求的“多元剛性”，始終是制約系統高效運行的瓶頸。多能互補技術通過整合電、熱、冷、氣、氫等多元能源形態，實現不同能源的特性互補與梯級利用，為源網荷儲系統架構注入“柔性基因”。本文將從系統架構的核心邏輯出發，拆解多能互補的技術實現路徑，揭示其如何讓源網荷儲從“單一電力協同”邁向“全能源聯動”。

一、核心邏輯：多能互補重塑源網荷儲架構的底層邏輯

傳統源網荷儲架構以“電力”為單一核心，源側聚焦風光發電，網側側重電力傳輸，荷側以電力消費為主，儲側也多為電化學儲能，這種“單能態”架構難以應對新能源波動與多元用能需求的矛盾。多能互補技術的融入，本質是通過“能源形態互補、時空特性匹配、梯級利用增效”三大邏輯，重構源網荷儲架構：

• 能源形態互補方面 ，利用風電“夜強晝?nèi)酢?、光伏“晝強夜弱”、燃氣“按需啟?！?、氫能“零碳存儲”的特性，?gòu)建“風光為主、氣氫為輔”的多元供給體系，平抑單一能源波動；
• 時空特性匹配方面 ，通過儲熱、儲氣等跨季節儲能技術，銜接新能源出力高峰與負荷需求高峰，解決“發用錯配”問題；
• 梯級利用增效方面 ，遵循“高品質能源優先滿足高品位需求”原則，如天然氣先發電再利用余熱供暖，光伏電力優先滿足工業生產再用于居民生活，提升能源綜合利用效率。

基于此，多能互補型源網荷儲架構形成“橫向多能互補、縱向源網荷儲協同”的立體格局，其技術實現核心在于打破能源品類壁壘，構建“能源生產-傳輸-消費-存儲”的全鏈條協同機制。

二、架構拆解：多能互補的分環節技術實現路徑

源網荷儲系統架構的多能互補，并非各環節的簡單疊加，而是每個環節都依托專屬技術實現“多能融合”，再通過協同中樞形成整體效能。從源、網、荷、儲四大核心環節來看，其技術實現路徑各有側重又相互關聯。

（一）源側：多元能源協同供給的技術支撐

源側是多能互補的“供給核心”，技術實現聚焦“多元發電協同”與“出力特性互補”，核心技術路徑包括三類：

一是風光氣氫多元發電系統集成技術

通過風光電站與燃氣輪機、氫能電解槽的耦合控制，實現“風光優先、氣氫補能”的協同運行。例如，在西北風光基地，當風光出力不足時，系統自動啟動燃氣輪機補電；當風光出力過剩時，多余電力驅動電解槽制氫，既平抑出力波動，又實現能源形態轉化。關鍵技術包括多能源發電協調控制器與出力分配算法，可將源側綜合出力波動系數控制在±5%以內。

二是可再生能源出力預測技術

融合衛星氣象數據、地面?zhèn)鞲行畔⑴cAI深度學習模型，構建“風光-氣象-負荷”多維度預測體系，短期（15分鐘-4小時）預測精度達95%以上，為多能源協同調度提供“時間錨點”。某光伏電站應用該技術后，與燃氣機組的協同響應效率提升40%，棄光率下降至1%以下。

三是分布式能源微源技術

針對工業園區、大型社區等場景，部署“光伏+燃氣三聯供+生物質能”的分布式源側系統，通過微源控制器實現電力、熱力的本地供給與余電上網，能源綜合利用效率提升至80%以上，較傳統集中式供電模式節能30%。

（二）網側：多能流協同傳輸?shù)募夹g(shù)突破

網側作為能源傳輸?shù)摹爸袠猩窠?jīng)”，多能互補的技術實現重點是構建“電-熱-氣”多能流協同網絡，打破傳統單一電力網絡的傳輸局限，核心路徑包括：

1、首先是柔性輸電與多能流轉換技術

在高壓層面，依托柔性直流技術實現風光電力的遠距離低損耗傳輸；在配網層面，通過電力電子變壓器實現電壓靈活調節，同時集成“電轉熱”“電轉氣”裝置，將過剩電力轉化為熱力、天然氣存儲，緩解電網傳輸壓力。某省級電網應用該技術后，跨區域新能源輸送能力提升25%，配網電壓合格率達99.9%。

2、其次是能源路由器與多能流調度技術

能源路由器作為網側核心設備，可實現電、熱、氣等能源的智能轉換與分配，通過標準化接口接入不同能源網絡。結合多能流調度系統，實時匹配各能源網絡的供需狀態，例如將工業余熱通過熱力管網輸送至居民社區，將光伏多余電力通過電轉氣裝置注入天然氣管網，實現“一網多能、協同調度”。

3、最后是虛擬電廠（VPP）聚合技術

通過VPP平臺聚合分布式光伏、儲能、燃氣機組等多元主體，將其轉化為“可調度、可響應”的虛擬電源，參與電網調頻、備用等輔助服務。某城市VPP項目聚合1000余臺分布式能源設備，通過多能流協同調度，單次調頻響應速度達50毫秒，為電網提供5萬千瓦的調節能力。

（三）荷側：柔性負荷與多能替代的技術落地

荷側是多能互補的“需求終端”，技術實現核心是推動負荷從“剛性消費”向“柔性響應”轉型，通過多能替代與需求響應，釋放消納潛力，主要路徑包括：

1、負荷柔性化改造技術是基礎

針對工業、建筑、交通等核心負荷，通過設備升級與智能控制，實現多能源形態的靈活切換。工業領域，鋼鐵、化工企業采用“電-氣”雙驅動生產設備，在新能源出力高峰時優先用電，電價高峰時切換為燃氣；建筑領域，推廣“光伏+地源熱泵+燃氣壁掛爐”多能互補供暖系統，春秋季用光伏電力驅動熱泵，冬季用燃氣輔助；交通領域，布局“光儲充換氫”一體化站，實現電動汽車與氫能汽車的協同補能。

2、需求響應與用能優化技術是關鍵

搭建多能需求響應平臺，整合工業負荷、商業樓宇、居民用戶的用能數據，結合分時電價、熱力補貼等激勵機制，引導負荷主動參與多能協同。例如，在光伏出力高峰時，平臺向數據中心推送“增載信號”，向居民用戶推送“電動汽車充電優惠”；在電網負荷高峰時，指令商業綜合體下調中央空調功率，工業用戶啟動余熱回收系統。某工業園區通過該技術，日均消納新能源電量提升30萬千瓦時，用能成本下降15%。

（四）儲側：多元儲能協同的技術保障

儲能是多能互補的“能量緩沖器”，技術實現重點是構建“電-熱-氣-氫”多元儲能體系，通過不同儲能技術的特性互補，支撐源網荷儲架構的穩定運行，具體路徑包括：

1、儲能技術的場景化適配是前提

根據源、網、荷各環節的需求，選擇適配的儲能形式：源側配套大容量儲能，如抽水蓄能、壓縮空氣儲能，用于平抑風光出力波動；網側部署電化學儲能，用于電網調頻調壓；荷側推廣分布式儲能，如戶用儲能、儲熱罐，用于本地用能平衡；跨能源網絡則采用氫能、天然氣儲能，實現能源跨季節、跨形態調節。

2、多元儲能協同調度技術是核心

通過儲能協同管理平臺，整合各類儲能資源的運行數據，基于多能互補需求制定優化策略。在風光出力高峰時，優先調用電化學儲能充電、儲熱罐儲熱、電解槽制氫；在負荷需求高峰時，按“響應速度從快到慢”順序，依次調用電化學儲能、燃氣發電（利用儲氣）、抽水蓄能放電，實現儲能資源的最優配置。某綜合能源園區應用該技術后，儲能綜合利用效率提升45%，系統供電可靠性達99.99%。

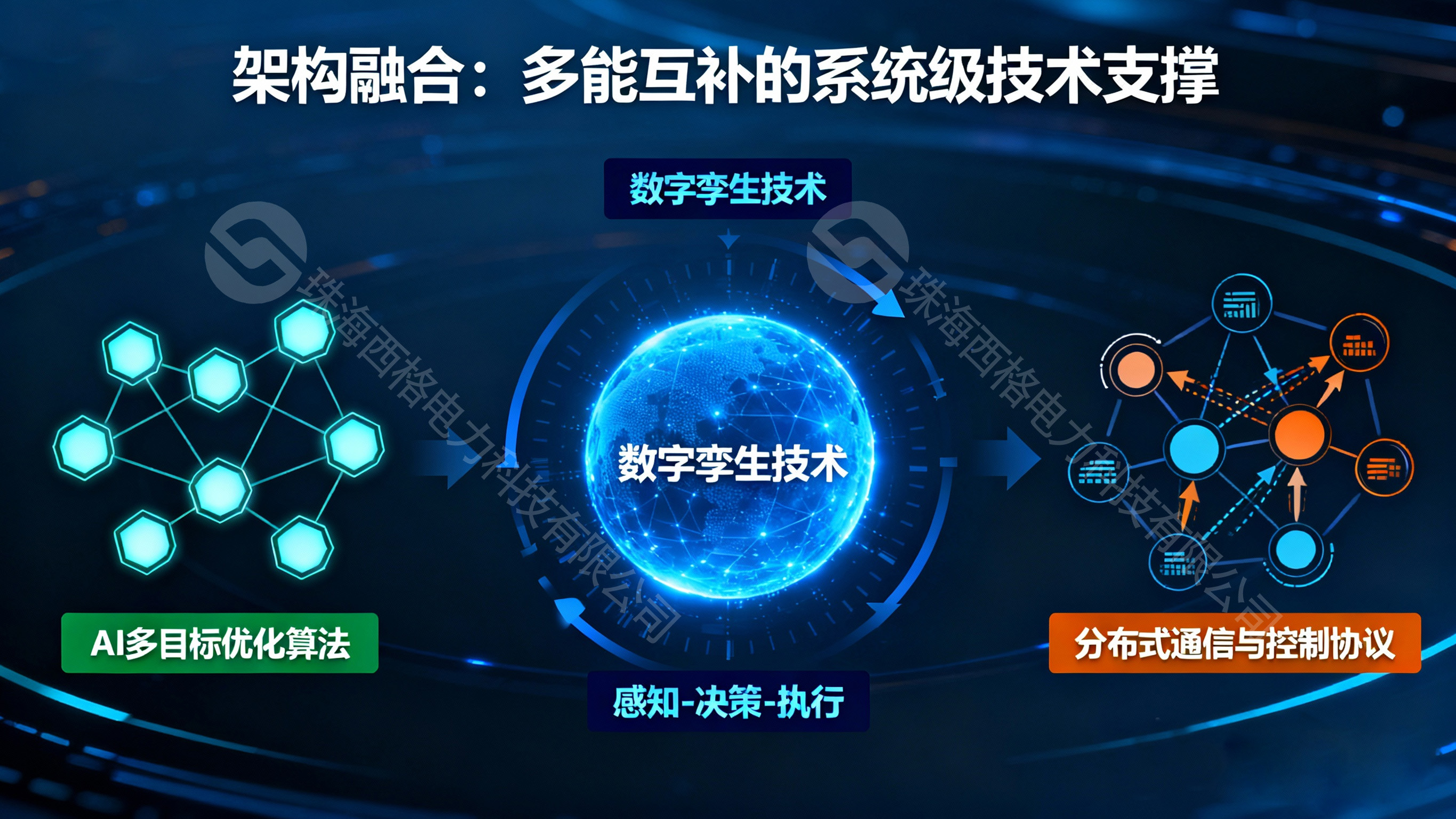

三、架構融合：多能互補的系統級技術支撐

源網荷儲各環節的多能互補技術，需通過系統級技術實現深度融合，形成“感知-決策-執行”的閉環體系，這一過程依賴三大核心技術的支撐：

1、數字孿生技術構建了多能協同的“虛擬鏡像”

通過搭建源網荷儲全系統的數字孿生模型，實時映射風光出力、電網運行、負荷需求、儲能狀態等多維度數據，實現“物理系統-虛擬模型”的同步聯動?；谠撃Ｐ停赡M不同能源組合的運行效果，提前預判多能協同中的瓶頸問題，為調度決策提供仿真支撐。某省級能源系統通過數字孿生技術，將多能協同調度的誤差率降低60%。

2、AI多目標優化算法打造了多能協同的“智慧大腦”

融合深度學習、強化學習等AI技術，構建多目標優化模型，將新能源消納率、能源利用效率、系統運行成本等目標納入統一框架。算法可根據實時氣象數據、用能需求、電價信息，自動生成最優的多能協同策略，例如動態調整風光出力占比、燃氣機組啟停時間、儲能充放電計劃。與傳統算法相比，AI算法使系統能源綜合利用效率提升20%以上。

3、分布式通信與控制協議搭建了多能協同的“神經網絡”

采用IEC 61850、邊緣計算等技術，構建標準化的通信接口與控制協議，實現不同能源設備、調度平臺的“即插即用”與實時交互。無論是集中式風電場、分布式光伏，還是儲熱罐、燃氣輪機，都能接入統一控制網絡，接收調度指令并反饋運行狀態，確保多能協同的快速響應。

四、實踐驗證：不同場景的技術落地案例

多能互補的源網荷儲系統架構已在不同場景實現規?；瘧茫浼夹g(shù)實現路徑的可行性與有效性得到充分驗證：

• 在大型能源基地場景，青海海西“風光儲氫多能互補基地”構建了“12GW風光+100MW儲能+100MW氫能”的系統架構。源側通過風光協同平抑出力波動，過剩電力驅動電解槽制氫；網側依托柔性直流技術實現電力遠距離輸送，氫能通過管網外供；儲側采用電化學儲能與氫能儲能協同，滿足不同時間尺度的調節需求。項目投運后，新能源消納率達100%，年發電量超40億千瓦時，氫能年產量達1.2萬噸。
• 在城市園區場景，上海國際汽車城“多能互補綜合能源系統”整合了分布式光伏、燃氣三聯供、儲能、充電樁等設施。源側采用“光伏+燃氣”組合，滿足園區電、熱、冷需求；荷側通過需求響應平臺引導工業負荷與充電樁錯峰用能；儲側部署電化學儲能與儲熱罐，實現電-熱協同調節。系統運行后，園區新能源占比達35%，能源綜合利用效率達82%，年減少碳排放1.8萬噸。
• 在縣域鄉村場景，河北張家口“風光熱儲鄉村能源系統”針對農村用能特點，構建“分布式光伏+小型風電+儲熱供暖+戶用儲能”架構。源側利用風光互補滿足本地用電需求，多余電力用于儲熱供暖；荷側推廣電采暖與生物質能替代，實現多能消費；儲側通過戶用儲能與集中式儲熱協同，保障冬季供暖穩定。項目覆蓋10萬戶居民，冬季新能源供暖占比達65%，較傳統燃煤供暖減少污染物排放90%。

技術升級與架構優化方向

隨著能源轉型的深入，多能互補的源網荷儲系統架構將向“更智能、更開放、更經濟”方向演進，其技術實現路徑將迎來三大升級：

1、智能化升級方面，“AI+邊緣計算”將實現多能協同的實時優化。 AI算法將從“離線訓練”轉向“在線學習”，結合邊緣計算的本地化處理能力，使調度決策響應時間從毫秒級邁向微秒級，滿足分布式多能系統的實時調控需求。同時，數字孿生技術將融入虛實交互功能，支持工程師通過虛擬界面直接調整多能協同策略，提升系統運維效率。

2、標準化升級方面，將構建多能互補的技術標準體系。 統一能源設備接口、數據格式、通信協議，打破不同企業、不同能源品類的技術壁壘，實現“跨品牌、跨行業”的多能協同。例如，制定儲能系統與燃氣機組的協同控制標準，明確虛擬電廠聚合多能資源的技術規范，推動系統架構的規模化復制。

3、市場化升級方面，技術實現將與市場機制深度融合。 開發多能交易平臺，實現電、熱、氣、氫等能源的協同交易，例如光伏用戶可將多余電力轉化為氫能出售給工業企業，儲能運營商可通過參與調頻輔助服務獲取收益。通過市場化激勵，引導更多主體參與多能互補，推動系統架構從“政策驅動”轉向“市場驅動”。

源網荷儲系統架構的多能互補，本質是通過技術創新打破能源品類的“孤島效應”，實現能源系統的“全域協同”。從源側的多元發電到網側的多能傳輸，從荷側的柔性響應到儲側的協同保障，每一個環節的技術突破都在推動能源系統向“清潔低碳、安全高效”轉型。隨著技術的持續升級與實踐的不斷深化，多能互補的源網荷儲系統架構必將成為新型電力系統的核心形態，為“雙碳”目標實現提供堅實支撐。

以上是由源網荷儲一體化系統方案廠家珠海西格電力分享，歡迎您閱讀、點贊。
