明明原理圖沒問題，元器件也選了大牌，為什么批量生產還是頻頻翻車？

硬件工程師老張最近很愁。一款物聯網主板，設計評審全票通過，樣機功能完美，可一到批量貼片，問題接二連三：虛焊、立碑、BGA空洞超標……客訴單像雪花一樣飛來。復盤下來，罪魁禍?zhǔn)撞皇?a target="_blank">電路設計，而是SMT貼片工藝選型踩了坑。

今天這篇文章，就來聊聊那些“看不見的工藝細節”如何悄悄毀掉你的PCBA品質。如果你正被貼片良率折磨，或者想跳過后續的踩坑環節，不妨耐心看完——文末還有一個不少同行驗證過的省心思路。

品質不是偶然，是專業介入的必然。

坑一：錫膏隨便選，細間距器件頻頻短路
錫膏是SMT的“血液”，但很多人只關心價格，不關心顆粒度和活性。

對于0.4mm pitch及以下的QFN、CSP，如果還用Type3錫膏（25-45μm），焊錫橋接和連錫的風險會急劇上升。你應該至少選擇Type4（20-38μm）甚至Type5。此外，助焊劑活性也不是越高越好：活性過高，殘留物可能腐蝕引腳；活性不足，氧化層去不掉，冷焊虛焊隨之而來。

一個真實案例：某智能穿戴產品，LGA封裝的WiFi模組良率僅87%，換用Type4錫膏并優化回焊曲線后，良率直接拉升到98.5%。

坑二：鋼網設計“差不多”，錫膏轉移率慘不忍睹
鋼網厚度和開口形狀，直接決定錫膏的“落點”和“體積”。

混合封裝（大電感+0201電阻）如果使用統一厚度的鋼網，要么大焊盤錫量不足，要么小焊盤錫量過多導致短路。階梯鋼網（局部增厚或減?。┦墙鉀Q方案。另外，細間距器件的開口倒角（如電鑄鋼網的直壁開孔）能將錫膏轉移率從70%提升到85%以上——?jiǎng)e小看這15%，它正是虛焊和少錫的分界線。

坑三：貼片壓力憑感覺，微小元件“飛”或“沉”
0402、0201元件對貼裝壓力極其敏感。

壓力太小，元件浮高，過回流焊時被熔融錫膏“拉偏”；壓力太大，錫膏被擠壓變形，相鄰焊盤橋接。更隱蔽的是：貼片頭速度過快，即使是微小的吹氣擾動，足以讓輕如鴻毛的0201電阻偏離原位。

3D-SPI和貼裝力的實時監控不再是奢侈品，而是高密度PCBA的“標配”。沒有這些，你只能靠放大鏡一顆顆找問題，成本不亞于重新做一批。

坑四：回流焊曲線憑“感覺調”，BGA內部焊點全是空洞
回流焊是SMT的“靈魂”，也是最容易被“經驗主義”帶偏的環節。

預熱斜率超過4°C/s，MLCC電容可能內部微裂——“立碑”還是小事，潛伏性開裂會在產品上市后批量失效，召回費用讓你欲哭無淚。

更關鍵的是峰值溫度：無鉛工藝下，BGA焊點的實測峰值溫度必須達到235-245°C并維持40-90秒。低于235°C，焊料未充分潤濕，形成冷焊；高于255°C，器件內部濕氣急劇膨脹，引發“爆米花效應”。

一個數據：某工控板X(qián)-ray檢測發現BGA空洞率高達32%（行業通常要求＜25%），重新優化恒溫區和回流區的時間后，空洞率降到12%，整機溫升測試通過率從79%升到100%。

坑五：檢測環節“省一道”，不良品流入下一關
AOI（自動光學檢測）能查外觀，卻看不穿BGA、LGA的“肚皮”。如果生產線缺少X-ray，空洞、枕頭效應、冷焊等隱形缺陷就會被完美隱藏。

而錫膏印刷階段如果不做3D-SPI，你根本不知道是少錫還是多錫。等過完回流焊才發現，已經報廢一批板子。

真正有效的檢測閉環應該是：SPI（錫膏印刷檢測）→ 貼片后AOI → 回流焊后AOI → X-ray抽檢（或全檢）→ ICT/FT。缺一環，等于漏一道安全網。

那，有沒有少踩坑的辦法？

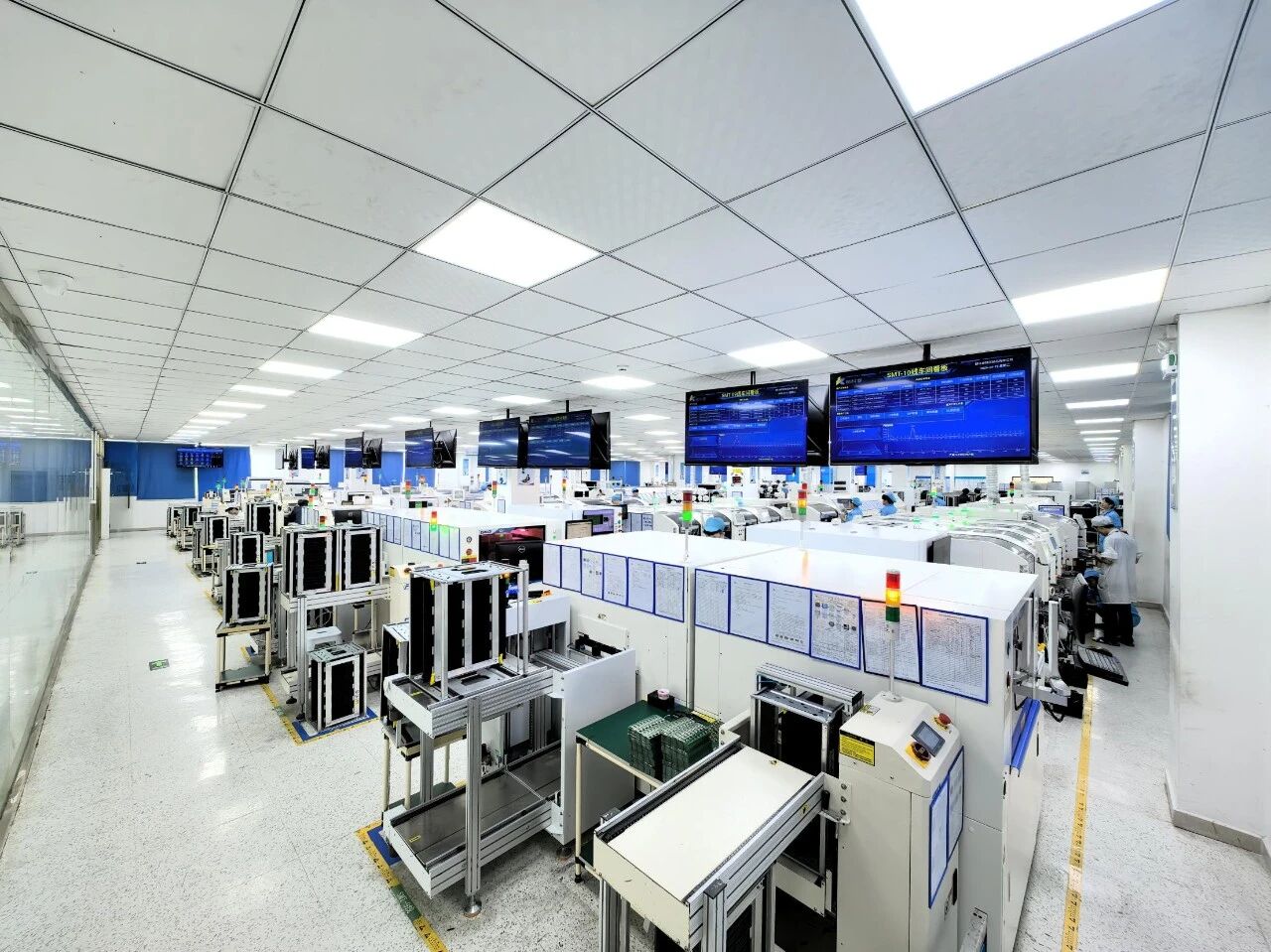

講了這么多工藝坑，你可能會問：難道每個硬件團隊都要把SMT工藝全流程摸一遍？對于中小團隊或項目周期緊的產品，最優解往往不是自己建產線、調參數，而是找一個真正懂工藝、能把代工代料一起打包搞定的PCBA伙伴。

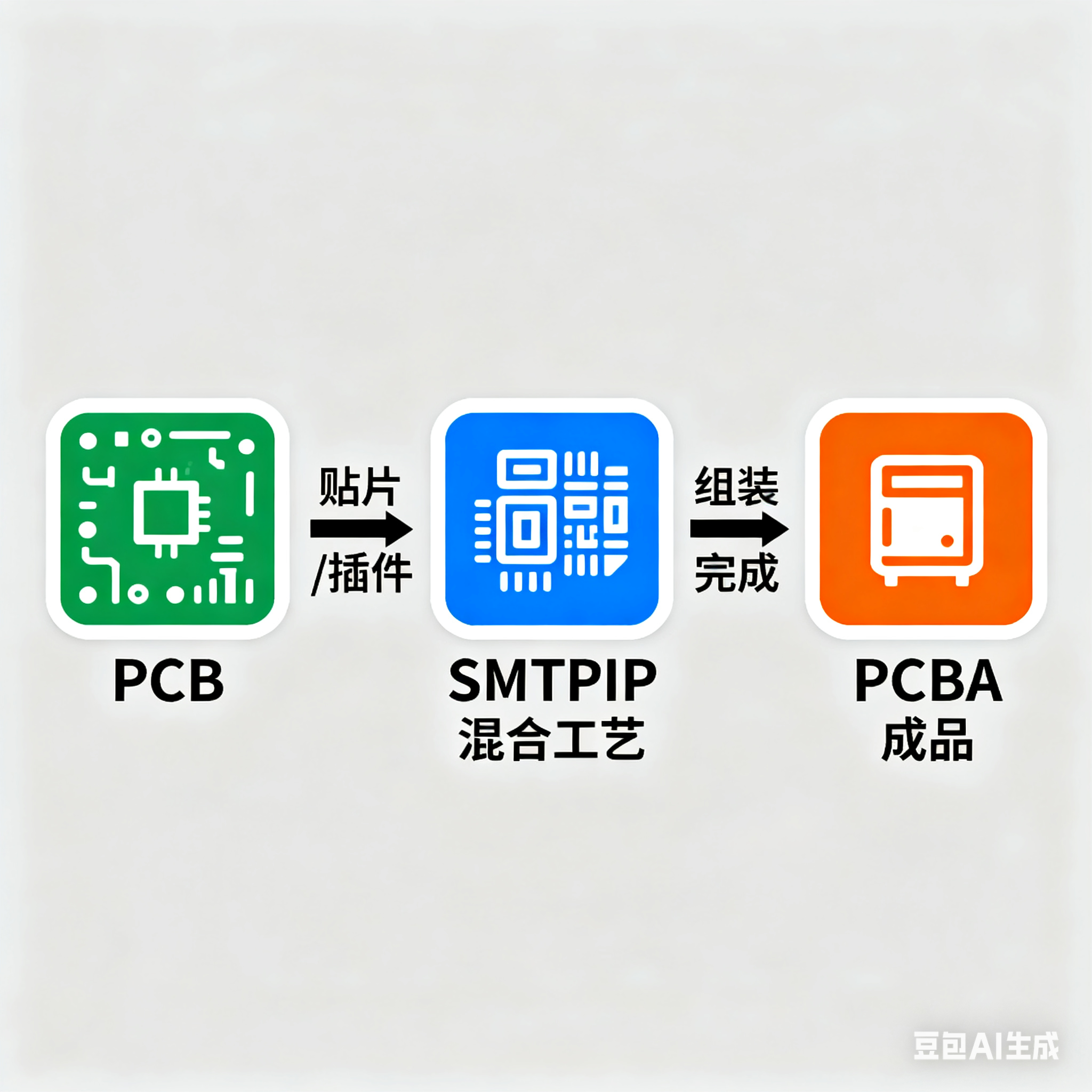

舉個例子，在SMT貼片領域沉淀多年的精科睿，他們不只是“來料加工”，而是提供從元器件代采、PCB制板到SMT貼片、DIP插件、測試組裝的一站式代工代料服務。這意味著：

你不用分別對接電容電阻、連接器、PCB板廠、貼片廠四五個供應商；

工藝工程師會提前介入你的設計，幫你審DFM（可制造性）報告，避免“設計很完美，貼片做不了”；

錫膏選型、鋼網開口、回流焊曲線這些細節，有成熟的工藝規范庫和DOE數據庫支撐；

最實在的是：代工代料模式下，BOM中的元器件由他們統采，不僅價格有優勢，而且來料品質與貼片工藝責任合一——出了問題，不用在“料有問題還是貼有問題”之間扯皮。

我們見過太多團隊，因?yàn)樨潏D貼片單價便宜幾厘錢，最后在客訴和返工上花了數十倍的代價。好的工藝不是成本，而是放大器——把設計價值無損地傳遞到成品上。

品質不是偶然，是專業介入的必然
PCBA方案落地，一半靠設計，另一半靠SMT工藝選型。錫膏、鋼網、貼片、回流焊、檢測……每一個環節都藏著影響品質的“魔鬼”。

如果你不想再為低良率熬夜，也不想在電路設計和工藝參數之間反復橫跳，不妨把專業的事交給專業的代工代料方。畢竟，你的核心價值是做產品定義和電路創新，而不是被一臺回流焊烤箱折磨。

溫馨提示：選SMT代工廠前，可以要一份他們的工藝能力表（最小器件、BGA pitch、最大板尺寸、SPI/X-ray配置），以及代工代料的合作案例?；ò胄r(shí)評估，可能幫你省下半年售后。

如果你正規劃下一款產品的PCBA落地，或者被現有貼片良率困擾，可以關注精科睿的官方渠道，了解他們的代工代料一站式方案——至少先去要一份工藝能力評估報告，不吃虧。
