?零知派（零知開源）是一個專為電子初學者/電子興趣愛好者設計的開源軟硬件平臺，在硬件上提供超高性價比STM32系列開發板、物聯網控制板。取消了Bootloader程序燒錄，讓開發重心從“配置環境”轉移到“創意實現”，極大降低了技術門檻。零知開源編程軟件，內置上千個覆蓋多場景的示例代碼，支持項目源碼一鍵下載，項目文章在線瀏覽。零知派(零知開源)平臺通過軟硬件協同創新，讓你的創意快速轉化為實物，來動手試試吧！

?訪問零知實驗室，獲取更多實戰項目和教程資源吧！

www.lingzhilab.com

目錄

一、模塊外觀與硬件架構

1.1 外觀特征

1.2 核心芯片TCS3200內部結構

二、引腳定義與外部接線

2.1 引腳定義速查表

2.2 完整接線方案（基于零知派ESP32）

2.3 頻率縮放選項詳解

三、測試方法與完整代碼

3.1 測試方法

3.2 完整測試代碼

3.3 調整代碼

四、實現原理及深度解析

4.1 三原色的感應原理

4.2 TCS230 識別顏色的原理

4.3 白平衡和顏色識別原理

4.4歸一化算法的數學原理

五、TCS3200的應用場景

5.1 工業自動化與分揀系統

5.2 智慧農業：葉綠素含量檢測

5.3 醫療與化學診斷：試紙條讀取

5.4 STEM教育與機器人競賽

5.5 其他應用方向

六、 工程注意事項

6.1 光學結構問題（最常見的故障源）

6.2 頻率縮放配置陷阱（高增益不是越高越好）

6.3 電源與去耦問題（規格書強制要求）

6.4 測量時序與穩定時間（切換通道后必須等待）

6.5 電池供電場景的功耗管理（待機模式電流僅0.1μA）

6.6 常見故障速查表

一、模塊外觀與硬件架構

1.1 外觀特征

TCS3200模塊的主要可視特征包括：

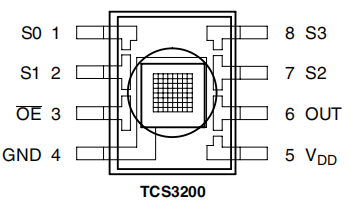

1.2 核心芯片TCS3200內部結構

TCS3200采用8引腳SOIC表貼封裝，其內部包含以下幾個功能模塊：

光電二極管陣列

這是傳感器的“視網膜”。64個二極管被平均分為四組，每組16個，分別覆蓋：

紅色濾光片（16個）

綠色濾光片（16個）

藍色濾光片（16個）

透明無濾光片（16個，用于全光譜檢測）

電流-頻率轉換器

當光照射到光電二極管上時，產生與光強成正比的光電流。該轉換器將此微弱電流直接轉換為方波脈沖信號——光電流越大，輸出頻率越高。

二、引腳定義與外部接線

2.1 引腳定義速查表

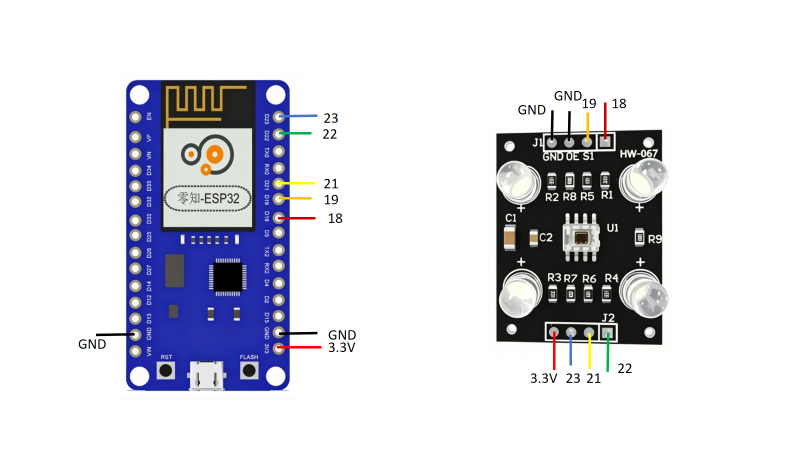

2.2 完整接線方案（基于零知派ESP32）

2.3 頻率縮放選項詳解

三、測試方法與完整代碼

3.1 測試方法

準備工具

零知派開發工具，數據線，TCS3200模塊，零知派esp32模塊，跳線。

使用步驟

新建工程：打開零知派開發工具，新建一個空白工程。

粘貼代碼：將上方完整代碼復制到工程中，根據實際傳感器和光照環境調整顏色檢測部分閾值。

選擇開發板：在軟件右側開發板列表中，選擇ESP32。

編譯上傳：點擊「驗證」→「上傳」，將程序燒錄到 ESP32 開發板。

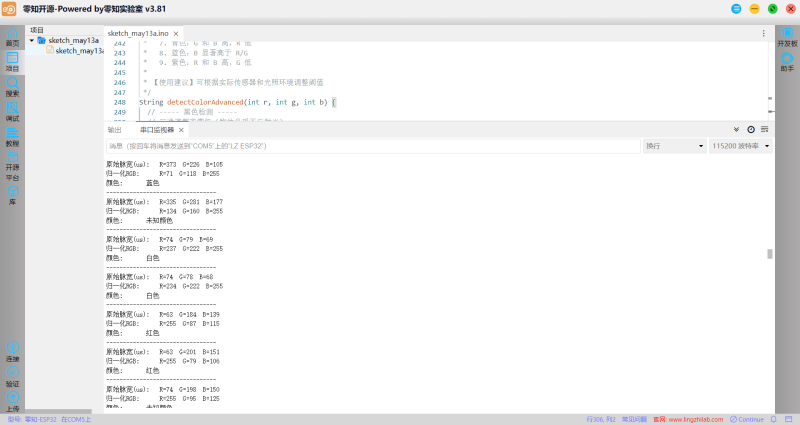

調試：打開軟件串口調試窗口，將TCS3200傳感器對準帶有顏色的物體。就可以看到輸出的顏色，如圖：

3.2 完整測試代碼

/******************************************************************************
 * 深圳市在芯間科技有限公司
 * 淘寶旗艦店：零知派
 * 網 址：https://shop533070398.taobao.com
 * 版權說明：
 *  1.本代碼的版權歸【深圳市在芯間科技有限公司】所有，僅限個人非商業性學習使用。
 *  2.嚴禁將本代碼或其衍生版本用于任何商業用途（包括但不限于產品開發、付費服務、企業內部使用等）。
 *  3.任何商業用途均需事先獲得【深圳市在芯間科技有限公司】的書面授權，未經授權的商業使用行為將被視為侵權。
******************************************************************************/

/**************************************************************************************
 * 文件: TCS3200.ino
 * 作者：零知派（深圳市在芯間科技有限公司）
 * -^^- 零知派，讓電子制作變得更簡單！ -^^-
 * 時間: 2026-05-013
 * 說明: 5V 供電（LED較亮，適合環境光較亮或需要遠距離檢測的場景）
 *      白平衡方式：歸一化到 0-255 范圍（自動適應，無需手動校準）
 *      支持顏色：紅、橙、黃、綠、青、藍、紫、黑、白
***************************************************************************************/
/*
 * TCS3200 顏色傳感器 - ESP32 測試程序
 * ==================================================
 *
 * 【接線定義】
 *   TCS3200      ->   ESP32
 *   -------------------------
 *   S0           ->   GPIO 18  (輸出頻率縮放控制)
 *   S1           ->   GPIO 19  (輸出頻率縮放控制)
 *   S2           ->   GPIO 21  (濾波器選擇)
 *   S3           ->   GPIO 22  (濾波器選擇)
 *   OUT          ->   GPIO 23  (頻率信號輸出)
 *   OE           ->   GND      (使能端，低電平有效，直接接地)
 *   LED          ->   VIN (5V) (LED照明，使用5V供電更亮)
 *   VDD          ->   3.3V     (芯片供電)
 *   GND          ->   GND
 *
 * 【工作原理簡述】
 *   TCS3200 內置 RGB 三種顏色的濾光器，通過 S2/S3 引腳選擇當前要檢測的顏色通道。
 *   傳感器輸出方波信號的頻率與光強成正比（光越強，頻率越高，脈寬越?。?。
 *   本程序通過測量高電平脈寬（單位：微秒）來間接獲取頻率信息。
 *   脈寬越小 = 頻率越高 = 光強越強。
 *
 * 【頻率縮放設置】
 *   S0=S1=HIGH -> 輸出頻率為 100% (最快，最靈敏)
 *   S0=HIGH, S1=LOW -> 輸出頻率為 20% (本程序使用，適合大多數情況)
 *   S0=LOW, S1=HIGH -> 輸出頻率為 2%
 *   S0=S1=LOW -> 關閉輸出（省電模式）
 *
 * 【顏色識別邏輯】
 *   1. 先讀取原始 RGB 脈寬值（多次采樣取平均，減少噪聲）
 *   2. 歸一化處理：將原始值轉換為 0-255 的 RGB 標準值
 *   3. 基于歸一化 RGB 值判斷顏色（采用閾值比較法）
 *
 * 【注意事項】
 *   - 傳感器與被測物體距離建議保持 1-2cm
 *   - 環境光會影響讀數，建議在遮光條件下使用
 *   - 不同顏色的物體反射率不同，可能需要微調顏色判斷閾值
 *   - 白色物體用于白平衡校準（程序已自動歸一化）
 *
 */

// ==================== 引腳定義 ====================
#define S0 18         // 輸出頻率縮放控制引腳1
#define S1 19         // 輸出頻率縮放控制引腳2
#define S2 21         // 濾波器選擇引腳1（顏色通道）
#define S3 22         // 濾波器選擇引腳2（顏色通道）
#define OUT_PIN 23    // 頻率信號輸入引腳（來自傳感器）

// ==================== 全局變量 ====================
// 原始脈寬值（單位：微秒，數值越小表示該顏色光強越強）
int rawR = 0;         // 紅色通道原始值
int rawG = 0;         // 綠色通道原始值
int rawB = 0;         // 藍色通道原始值

// 歸一化后的 RGB 值（范圍：0-255，標準 RGB 格式）
int normR = 0;        // 紅色分量（255=最強紅）
int normG = 0;        // 綠色分量（255=最強綠）
int normB = 0;        // 藍色分量（255=最強藍）

// 采樣次數（用于平滑讀數，提高穩定性）
const int SAMPLES = 5;    // 每個通道采5次取平均

// ==================== 初始化函數 ====================
void setup() {
  // 初始化串口通信（波特率 115200，用于輸出調試信息）
  Serial.begin(115200);
  delay(500);                // 等待串口穩定

  // 配置所有控制引腳為輸出模式
  pinMode(S0, OUTPUT);       // 頻率縮放控制
  pinMode(S1, OUTPUT);
  pinMode(S2, OUTPUT);       // 顏色通道選擇
  pinMode(S3, OUTPUT);
  pinMode(OUT_PIN, INPUT);   // 信號輸入引腳

  // 設置輸出頻率縮放比例：S0=HIGH, S1=LOW -> 20% 頻率
  digitalWrite(S0, HIGH);
  digitalWrite(S1, LOW);

  // 打印程序啟動信息
  Serial.println("=================================");
  Serial.println("TCS3200 顏色傳感器測試程序");
  Serial.println("頻率縮放: 20%");
  Serial.println("白平衡: 自動歸一化");
  Serial.println("=================================");
  Serial.println();
}

// ==================== 核心函數 ====================

/**
 * 讀取指定顏色通道的脈寬值
 *
 * 【功能】選擇傳感器的顏色濾波器，并測量輸出方波的高電平脈寬。
 *         脈寬與光強成反比：脈寬越小 = 頻率越高 = 光越強。
 *
 * 【參數】color - 要讀取的顏色通道
 *         'R' : 紅色通道
 *         'G' : 綠色通道
 *         'B' : 藍色通道
 *
 * 【返回值】脈寬（單位：微秒）
 *          - 正常范圍：幾十到幾千微秒
 *          - 返回 999999 表示超時（信號丟失或光線過暗）
 *
 * 【注意事項】pulseIn() 會阻塞等待信號，最大等待時間1秒
 */
int readColor(char color) {
  // 根據顏色選擇對應的濾波器（通過 S2、S3 設置）
  switch(color) {
    case 'R':  // 紅色濾波器：S2=LOW,  S3=LOW
      digitalWrite(S2, LOW);
      digitalWrite(S3, LOW);
      break;
    case 'G':  // 綠色濾波器：S2=HIGH, S3=HIGH
      digitalWrite(S2, HIGH);
      digitalWrite(S3, HIGH);
      break;
    case 'B':  // 藍色濾波器：S2=LOW,  S3=HIGH
      digitalWrite(S2, LOW);
      digitalWrite(S3, HIGH);
      break;
  }

  // 等待濾波器穩定（100微秒足夠）
  delayMicroseconds(100);

  // 測量高電平脈寬，超時時間設為 1 秒（1000000 微秒）
  // pulseIn() 會持續測量直到信號到來或超時
  int pulseWidth = pulseIn(OUT_PIN, HIGH, 1000000);

  // 如果超時（脈沖寬度為0），返回一個很大的值表示無效數據
  if(pulseWidth == 0) return 999999;

  return pulseWidth;
}

/**
 * 讀取 RGB 三個通道的原始脈寬值（帶多次采樣平滑）
 *
 * 【功能】依次讀取紅、綠、藍三個通道，對每個通道采樣多次取平均，
 *         減少環境光變化和測量誤差的影響。
 *
 * 【輸出】更新全局變量 rawR、rawG、rawB
 *
 * 【采樣順序】R -> G -> B 循環5次，每次間隔5毫秒
 *            這樣能更好地平均掉瞬時干擾
 */
void readRawRGB() {
  long sumR = 0, sumG = 0, sumB = 0;   // 累加器（使用 long 防止溢出）

  for(int i = 0; i < SAMPLES; i++) {
    sumR += readColor('R');    // 讀取紅色通道
    delay(5);                  // 短暫延遲，讓傳感器穩定
    sumG += readColor('G');    // 讀取綠色通道
    delay(5);
    sumB += readColor('B');    // 讀取藍色通道
    delay(5);
  }

  // 計算平均值并存儲到全局變量
  rawR = sumR / SAMPLES;
  rawG = sumG / SAMPLES;
  rawB = sumB / SAMPLES;
}

/**
 * 歸一化處理（將原始脈寬轉換為 0-255 的標準 RGB 值）
 *
 * 【核心原理】
 *   原始脈寬值（rawR/G/B）越小，表示該顏色光越強。
 *   歸一化公式（以紅色為例）：normR = 255 * minRaw / rawR
 *   - minRaw 是三個通道中最小的原始值（對應光最強的通道）
 *   - 最小原始值對應的顏色會被歸一化為 255（最飽和）
 *   - 其他顏色按比例計算，范圍自動限制在 0-255 之間
 *
 * 【優點】自動適應不同光照條件和物體距離，無需手動白平衡
 *
 * 【注意事項】如果遇到原始值為 0 的異常情況，所有歸一化值置 0
 */
void normalizeRGB() {
  // 找出三通道原始值中的最小值（最小的脈寬 = 最強的光）
  int minRaw = min(rawR, min(rawG, rawB));

  if(minRaw > 0) {   // 避免除零錯誤
    // 歸一化計算：最小值通道變成 255，其他按比例縮放
    normR = 255 * minRaw / rawR;
    normG = 255 * minRaw / rawG;
    normB = 255 * minRaw / rawB;

    // 將結果限制在 0-255 范圍內（防止浮點誤差導致的越界）
    normR = constrain(normR, 0, 255);
    normG = constrain(normG, 0, 255);
    normB = constrain(normB, 0, 255);
  } else {
    // 異常情況：原始值為0（傳感器故障或光線極暗）
    normR = normG = normB = 0;
  }
}

/**
 * 顏色檢測（基于歸一化 RGB 值判斷顏色）
 *
 * 【功能】根據歸一化 RGB 的數值特征識別顏色種類
 *         采用閾值比較法，判斷紅色、綠色、藍色等基本色及其混合色
 *
 * 【參數】
 *   r - 歸一化紅色分量（0-255）
 *   g - 歸一化綠色分量（0-255）
 *   b - 歸一化藍色分量（0-255）
 *
 * 【返回值】顏色名稱（中文）
 *          支持：黑、白、紅、橙、黃、綠、青、藍、紫、未知顏色
 *
 * 【識別邏輯說明】
 *   1. 黑色：三通道都很低（200）且數值接近
 *   3. 紅色：R 顯著高于 G/B，且 G、B 較低
 *   4. 橙色：R 高，G 中等（100-200），B 低
 *   5. 黃色：R 和 G 高，B 低
 *   6. 綠色：G 顯著高于 R/B
 *   7. 青色：G 和 B 高，R 低
 *   8. 藍色：B 顯著高于 R/G
 *   9. 紫色：R 和 B 高，G 低
 *
 * 【使用建議】可根據實際傳感器和光照環境調整閾值
 */
String detectColorAdvanced(int r, int g, int b) {
  // ----- 黑色檢測 -----
  // 三通道都非常低（物體幾乎不反射光）
  if(r < 40 && g < 40 && b < 40) {
    return "黑色";
  }

  // ----- 白色檢測 -----
  // 三通道都很高且數值接近（等量反射紅綠藍）
  if(r > 200 && g > 200 && b > 200 && abs(r-g) < 30 && abs(r-b) < 30) {
    return "白色";
  }

  // ----- 紅色檢測 -----
  // 紅色明顯高于綠/藍，且紅本身較飽和，綠藍受壓制
  if(r > g + 50 && r > b + 50 && r > 150 && g < 120 && b < 120) {
    return "紅色";
  }

  // ----- 橙色檢測 -----
  // 紅較高，綠中等（紅加少量綠），藍很低
  if(r > 180 && g > 100 && g < 200 && b < 100 && r > g + 20 && g > b + 20) {
    return "橙色";
  }

  // ----- 黃色檢測 -----
  // 紅和綠都很高，藍很低（紅加綠=黃）
  if(r > 180 && g > 180 && b < 120 && abs(r-g) < 50) {
    return "黃色";
  }

  // ----- 綠色檢測 -----
  // 綠色明顯高于紅和藍，且綠較飽和
  if(g > r + 40 && g > b + 40 && g > 150 && r < 120 && b < 120) {
    return "綠色";
  }

  // ----- 青色檢測 -----
  // 綠和藍都很高，紅很低（綠加藍=青）
  if(g > 150 && b > 150 && r < 120 && abs(g-b) < 60) {
    return "青色";
  }

  // ----- 藍色檢測 -----
  // 藍色明顯高于紅和綠，且藍較飽和
  if(b > r + 40 && b > g + 40 && b > 150 && r < 120 && g < 120) {
    return "藍色";
  }

  // ----- 紫色檢測 -----
  // 紅和藍都很高，綠較低（紅加藍=紫）
  if(r > 120 && b > 120 && g < 100 && abs(r-b) < 60) {
    return "紫色";
  }

  // ----- 無法識別 -----
  // 不符合以上任何顏色特征
  return "未知顏色";
}

// ==================== 主循環 ====================
void loop() {
  // 1. 讀取原始 RGB 脈寬值（帶采樣平滑）
  readRawRGB();

  // 2. 歸一化處理（轉換為 0-255 RGB 標準值）
  normalizeRGB();

  // 3. 顏色識別（基于歸一化 RGB 值）
  String colorAdvanced = detectColorAdvanced(normR, normG, normB);

  // 4. 輸出結果到串口監視器
  Serial.println("---------------------------------");

  // 輸出原始脈寬（單位：微秒，越小表示該色光越強）
  Serial.print("原始脈寬:   R=");
  Serial.print(rawR);
  Serial.print("  G=");
  Serial.print(rawG);
  Serial.print("  B=");
  Serial.println(rawB);

  // 輸出歸一化 RGB（標準 0-255 格式）
  Serial.print("歸一化RGB:      R=");
  Serial.print(normR);
  Serial.print("  G=");
  Serial.print(normG);
  Serial.print("  B=");
  Serial.println(normB);

  // 輸出識別結果
  Serial.print("顏色:       ");
  Serial.println(colorAdvanced);

  // 延遲 500 毫秒再進行下一次讀取（避免輸出過快）
  delay(500);
}

3.3 調整代碼

顏色檢測部分需要根據實際傳感器和光照環境調整閾值

/**
 * 顏色檢測（基于歸一化 RGB 值判斷顏色）
 *
 * 【功能】根據歸一化 RGB 的數值特征識別顏色種類
 *         采用閾值比較法，判斷紅色、綠色、藍色等基本色及其混合色
 *
 * 【參數】
 *   r - 歸一化紅色分量（0-255）
 *   g - 歸一化綠色分量（0-255）
 *   b - 歸一化藍色分量（0-255）
 *
 * 【返回值】顏色名稱（中文）
 *          支持：黑、白、紅、橙、黃、綠、青、藍、紫、未知顏色
 *
 * 【識別邏輯說明】
 *   1. 黑色：三通道都很低（200）且數值接近
 *   3. 紅色：R 顯著高于 G/B，且 G、B 較低
 *   4. 橙色：R 高，G 中等（100-200），B 低
 *   5. 黃色：R 和 G 高，B 低
 *   6. 綠色：G 顯著高于 R/B
 *   7. 青色：G 和 B 高，R 低
 *   8. 藍色：B 顯著高于 R/G
 *   9. 紫色：R 和 B 高，G 低
 *
 * 【使用建議】需要根據實際傳感器和光照環境調整閾值
 */
String detectColorAdvanced(int r, int g, int b) {
  // ----- 黑色檢測 -----
  // 三通道都非常低（物體幾乎不反射光）
  if(r < 40 && g < 40 && b < 40) {
    return "黑色";
  }

  // ----- 白色檢測 -----
  // 三通道都很高且數值接近（等量反射紅綠藍）
  if(r > 200 && g > 200 && b > 200 && abs(r-g) < 30 && abs(r-b) < 30) {
    return "白色";
  }

  // ----- 紅色檢測 -----
  // 紅色明顯高于綠/藍，且紅本身較飽和，綠藍受壓制
  if(r > g + 50 && r > b + 50 && r > 150 && g < 120 && b < 120) {
    return "紅色";
  }

  // ----- 橙色檢測 -----
  // 紅較高，綠中等（紅加少量綠），藍很低
  if(r > 180 && g > 100 && g < 200 && b < 100 && r > g + 20 && g > b + 20) {
    return "橙色";
  }

  // ----- 黃色檢測 -----
  // 紅和綠都很高，藍很低（紅加綠=黃）
  if(r > 180 && g > 180 && b < 120 && abs(r-g) < 50) {
    return "黃色";
  }

  // ----- 綠色檢測 -----
  // 綠色明顯高于紅和藍，且綠較飽和
  if(g > r + 40 && g > b + 40 && g > 150 && r < 120 && b < 120) {
    return "綠色";
  }

  // ----- 青色檢測 -----
  // 綠和藍都很高，紅很低（綠加藍=青）
  if(g > 150 && b > 150 && r < 120 && abs(g-b) < 60) {
    return "青色";
  }

  // ----- 藍色檢測 -----
  // 藍色明顯高于紅和綠，且藍較飽和
  if(b > r + 40 && b > g + 40 && b > 150 && r < 120 && g < 120) {
    return "藍色";
  }

  // ----- 紫色檢測 -----
  // 紅和藍都很高，綠較低（紅加藍=紫）
  if(r > 120 && b > 120 && g < 100 && abs(r-b) < 60) {
    return "紫色";
  }

  // ----- 無法識別 -----
  // 不符合以上任何顏色特征
  return "未知顏色";
}

四、實現原理及深度解析

4.1 三原色的感應原理

通常所看到的物體的顏色,實際上是物體表面吸收了照射到它上面的白光(日光)中的一
部分有色成分，而反射出的另一部分有色光在人眼中的反應。白色是由各種頻率的可見光混
合在一起構成的，也就是說白光中包含著各種顏色的色光(如紅 R、黃 Y、綠 G、青 V、藍 B、
紫 P)。根據德國物理學家赫姆霍茲(Helinholtz)的三原色理論可知，各種顏色是由不同比
例的三原色(紅、綠、藍)混合而成的。

4.2 TCS230 識別顏色的原理

由上面的三原色感應原理可知，如果知道構成各種顏色的三原色的值，就能夠知道所測
試物體的顏色。對于 TCS230 來說，當選定一個顏色濾波器時，它只允許某種特定的原色通
過，阻止其它原色的通過。例如:當選擇紅色濾波器時，入射光中只有紅色可以通過，藍色
和綠色都被陽止，這樣就可以得到紅色光的光強:同理，選擇其它的濾波器，就可以得到藍
色光和綠色光的光強。通過這三個值，就可以分析投射到TCS230 傳感器上的光的顏色。

4.3 白平衡和顏色識別原理

白平衡就是告訴系統什么是白色。從理論上講，白色是由等量的紅色、綠色和藍色混合
而成的:但實際上，白色中的三原色并不完全相等，并且對于 TCS230 的光傳感器來說，它
對這三種基本色的敏感性是不相同的，導致 TCS230 的 RGB 輸出并不相等，因此在測試前必
須進行白平衡調整，使得 TCS230 對所檢測的“白色”中的三原色是相等的。進行白平衡調整是為后續的顏色識別做準備。

4.4 歸一化算法的數學原理

關鍵技術亮點：無需手動白平衡校準自動適應不同光照條件。代碼中最核心的算法是normalizeRGB()函數，其數學原理如下：

問題背景：

傳感器原始讀數受光照強度、物體距離的影響很大

同一個顏色在不同距離下，原始脈寬會成比例變化

需要一種與光照強度無關的顏色表示方法

解決方案：歸一化到最大值（Max Normalization）

設原始讀數向量為 R = (r_raw, g_raw, b_raw)

定義 m = min(r_raw, g_raw, b_raw)

歸一化輸出向量：

r_norm = 255 × (m / r_raw)
g_norm = 255 × (m / g_raw)
b_norm = 255 × (m / b_raw)

歸一化結果與光照強度k無關！這就是你的程序能夠“無需手動白平衡校準”自動適應不同光照條件的數學本質。

五、TCS3200的應用場景

5.1 工業自動化與分揀系統

TCS3200在工業場景中最成熟的應用是顏色分揀。由于它輸出的是頻率信號而非I2C數據，在含有電機變頻器、電磁閥等強干擾源的工業環境中具有天然優勢——頻率信號的抗干擾能力遠優于模擬電壓或I2C總線。

典型應用案例：

咖啡豆烘焙度分揀：研究表明，TCS3200可在7.5~16.5cm距離范圍內有效區分不同成熟度的咖啡豆，準確率滿足自動化分揀要求-4

快遞包裹分揀：配合傳送帶系統，按顏色標簽分類路由，MCU負擔極輕（驅動占用Flash < 1.2KB）

5.2 智慧農業：葉綠素含量檢測

這是近年來非常活躍的應用方向。印尼烏達亞納大學的研究團隊開發了基于TCS3200的葉綠素計[ citation:1]。其原理是：葉片中葉綠素含量越高，對紅光和藍光的吸收越強，對綠光的反射越強。通過檢測葉片反射的RGB分量，可推算葉綠素含量。與農業物聯網的結合：配合ESP32的Deep Sleep功能，可在田間實現電池供電的長期監測。

5.3 醫療與化學診斷：試紙條讀取

TCS3200可用于讀取尿液分析試紙條、血糖試紙等側向?qū)游鲈嚰垪l。不同濃度的待測物會導致試紙反應區呈現不同的顏色深度，TCS3200通過檢測RGB值的變化可實現定量或半定量分析。可以用來替代專用讀卡器。

5.4 STEM教育與機器人競賽

TCS3200在高校機器人競賽（如“光電搬運機器人”）中非常流行。。相比集成度更高的I2C傳感器（如TCS34725），TCS3200的示波器可見方波輸出讓“信號鏈路”變得肉眼可見——學生可以真正理解“光→電流→頻率”的轉換過程，而不是調用一個“讀顏色”的黑盒函數。

經典任務：

按顏色分揀物塊（如紅/綠/藍/黑/白）

顏色巡線（沿特定顏色軌跡行駛）

識別色卡完成指定動作

5.5 其他應用方向

六、 工程注意事項

6.1 光學結構問題（最常見的故障源）

這是TCS3200應用中最容易被忽視的問題。實驗數據表明：一塊沒加遮光罩的TCS3200，Clear讀數會因角度變化浮動±25%；加15mm遮光筒后，波動可壓到±1.8%。

工程建議：

用黑色3D打印件或熱縮管制作遮光筒

筒內壁做啞光處理（黑色噴漆或植絨）防止反射干擾

筒長度通常15-20mm，太長影響近距測量

6.2 頻率縮放配置陷阱（高增益不是越高越好）

測試代碼選擇20%縮放（S0=HIGH, S1=LOW）是最佳實踐。很多教程建議使用100%增益（S0=HIGH, S1=HIGH），但在室內燈光下，無色濾光片(Clear)通道輸出頻率可能飆到600kHz以上。此時pulseIn()函數超時返回0，新手會誤以為接線錯誤。

縮放比例選擇指南：

6.3 電源與去耦問題（規格書強制要求）

TCS3200數據手冊明確要求：電源引腳必須用0.01μF至0.1μF的電容靠近芯片引腳處去耦。模塊現狀：市售模塊是否包含此電容取決于設計質量。如果你遇到讀數跳變劇烈且無規律，首先檢查的就是電源質量，可考慮額外加一個0.1μF電容在模塊VCC/GND引腳間。OE引腳：數據手冊要求OE必須接明確的低電平或高電平，不能懸空。

6.4 測量時序與穩定時間（切換通道后必須等待）

切換S2/S3選擇不同濾光片后，傳感器需要時間穩定。數據手冊給出的響應時間為：一個新頻率周期的時長 + 1μs。通道切換順序：建議按固定順序循環（如R→G→B→C），每次切換后穩定100μs，采樣后進行下一次。

6.5 電池供電場景的功耗管理（待機模式電流僅0.1μA）

TCS3200是低功耗設計的典范：工作模式：約2mA；待機模式（S0=LOW, S1=LOW）：僅0.1μA。省電策略：若你的ESP32項目需要電池供電（如田間監測節點），可在兩次測量之間將模塊置于待機模式。

digitalWrite(S0, LOW);
digitalWrite(S1, LOW);
delay(測量間隔);
digitalWrite(S0, HIGH); // 恢復20%模式
digitalWrite(S1, LOW);

6.6 常見故障速查表

?審核編輯 黃宇
