電源紋波通常指疊加在直流輸出上的周期性交流分量，以及隨機的寬帶噪聲。本文將深入探討電源紋波如何通過傳導、輻射及PSRR（電源抑制比）有限等路徑，劣化精密測量?jī)x器的精度和信噪比（SNR）。

一、電源紋波的來源和特性

開關電源紋波

特點：包含高頻開關頻率基波（通常50kHz~5MHz）及其諧波，以及由于電感電流紋波導致的尖峰。

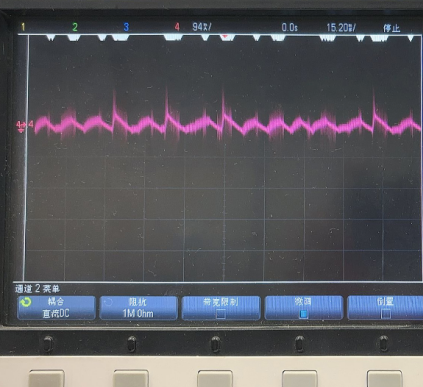

形態：通常呈鋸齒波或帶有高頻阻尼振蕩的方波毛刺。如圖：

工頻干擾

特點：50Hz/60Hz及其倍頻，主要來源于市電耦合或地環路引入。

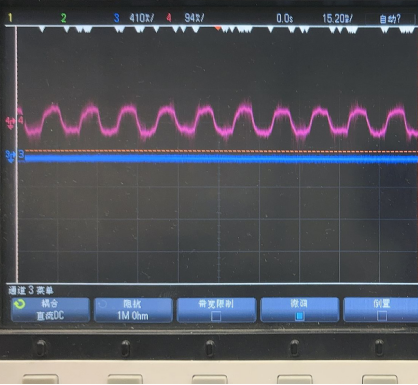

形態：正弦波或畸變正弦波。

負載瞬態響應

特點：當內部數字電路（如FPGA、MCU）或射頻功放瞬間抽取大電流時，電源反饋環路響應滯后產生的電壓跌落與過沖。

二、作用機理：紋波如何“污染”信號

有限電源抑制比

如圖，精密運放AD823AARZ-R7的PSRR頻率特性曲線。

曲線顯示在低頻（<100Hz）時PSRR可達90dB，隨著頻率升高（>10kHz），PSRR急劇下降至60dB。這表明高頻紋波即使幅度很小，也可能等效為較大誤差。

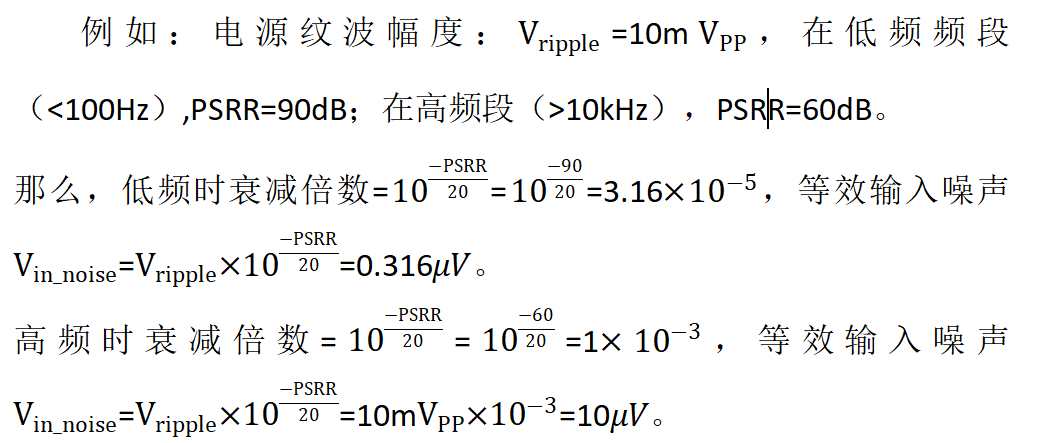

所以，高頻時等效輸入噪聲從 0.316μV 變?yōu)?10μV，放大了約31.6倍。

串?dāng)_與地彈

在混合信號系統中，數字部分的瞬態電流通過共享的電源平面或地平面阻抗，產生噪聲電壓。這種噪聲通過電容耦合或公共阻抗耦合進入模擬前端。

三、抑制策略與工程實踐

電源架構優化

采用 “開關電源 + 低壓差線性穩壓器” 的級聯架構是業界標準。第一級采用效率高的DC-DC架構，第二級采用PSRR高的LDO，濾除DC-DC的殘余紋波。

濾波網絡設計

在電源軌進入精密模擬器件之前，構建Π型濾波器（可用磁珠加電容構建）。

PCB布局要求

1) 分區隔離：嚴格區分模擬電源平面（AVCC）和數字電源平面（DVCC）。兩者在源端（LDO輸出端）通過0Ω電阻或磁珠單點連接。

2) Kelvin連接：對于基準源和高精度ADC，采用開爾文（Kelvin）連接法，即電源的反饋采樣點必須取自負載端，而非LDO輸出端，以補償PCB走線上的壓降。

3) 回路最小化：去耦電容必須緊貼芯片電源引腳，且電容的地端應通過過孔直接連接至低阻抗地平面，減小寄生電感。

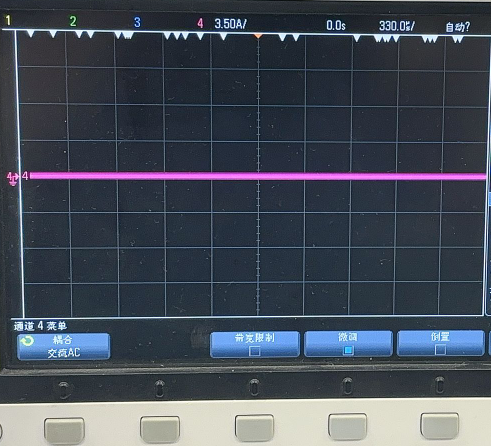

針對由于開關電源帶來的紋波，改善后近似一條干凈的直線。
