本設計包含proteus仿真+程序代碼+設計報告+講解視頻

一、開發環境

仿真圖：proteus 8.17

程序編譯器：keil 5

編程語言：C語言

設計編號：C0135

二、主要功能

1. 煙霧采集傳感器選用MQ-2監測環境煙霧濃度；

2. 采用火焰?zhèn)鞲衅鞅O(jiān)測環境火光；

3. 溫濕度采集使用DHT11數字傳感器；

4. 顯示設備使用OLED，可以在屏幕上顯示實時煙霧濃度值、溫濕度值，火焰檢測狀態、安防監測狀態以及報警閾值等信息；

5. 報警模塊則采用蜂鳴器和LED燈組成，煙霧濃度超過閾值、溫度超過閾值，監測到火光，設防狀態下監測到人體紅外信號觸發報警。蜂鳴器會鳴叫報警，燈光閃爍；

6. 設計采用3個按鍵作為操作輸入設備，可以用來調整溫度、煙霧報警閾值和關報警器；

7. 煙霧濃度超過閾值、溫度超過閾值，監測到火光會觸發繼電器工作，模擬灑水滅火；

8.通過WIFI模塊ESP01S將數據實時上傳至物聯網云平臺，可以通過手機APP查看溫濕度、煙霧檢測值、火焰狀態、設防狀態等；Proteus仿真沒有ESP-01元器件，使用串口模擬。

主要硬件設備：STM32F103C8T6、MQ-2煙霧傳感器、火焰?zhèn)鞲衅?、ESP-01S、OLED顯示、繼電器、DHT11溫濕度

資料下載鏈接：

https://pan.baidu.com/s/1TN4Mcx-oDv1gaRBRsNQgUg?pwd=wgr3

提取碼: wgr3

以下為本設計資料展示：

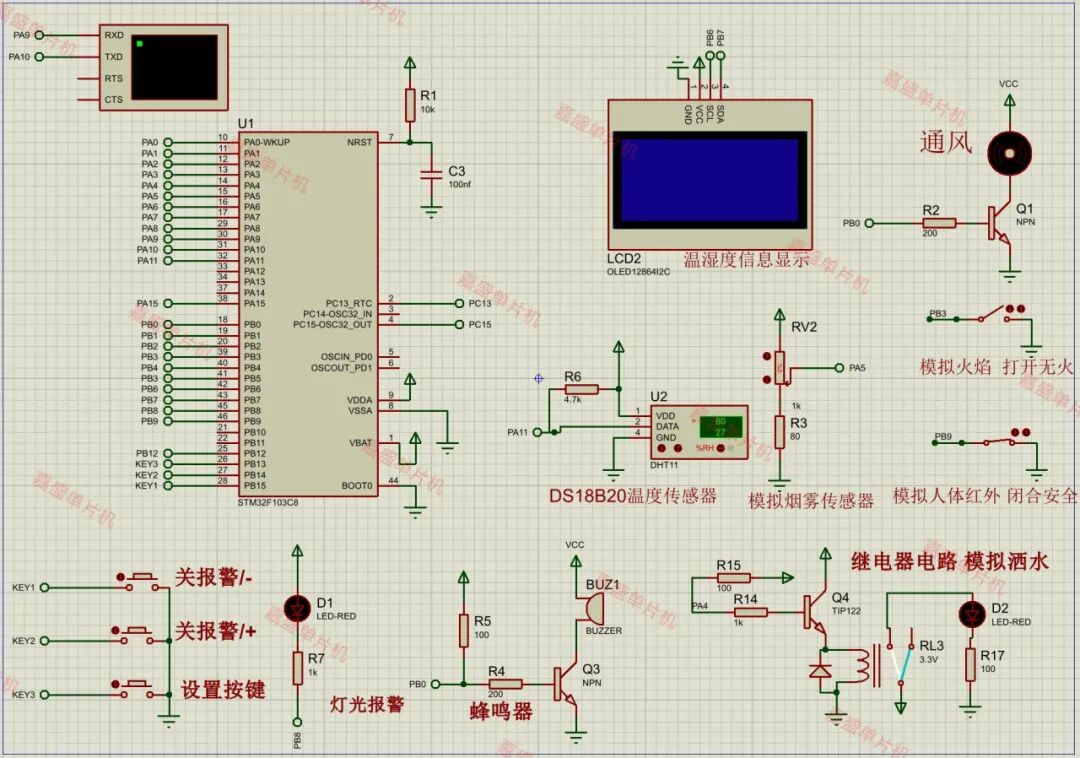

三、仿真設計

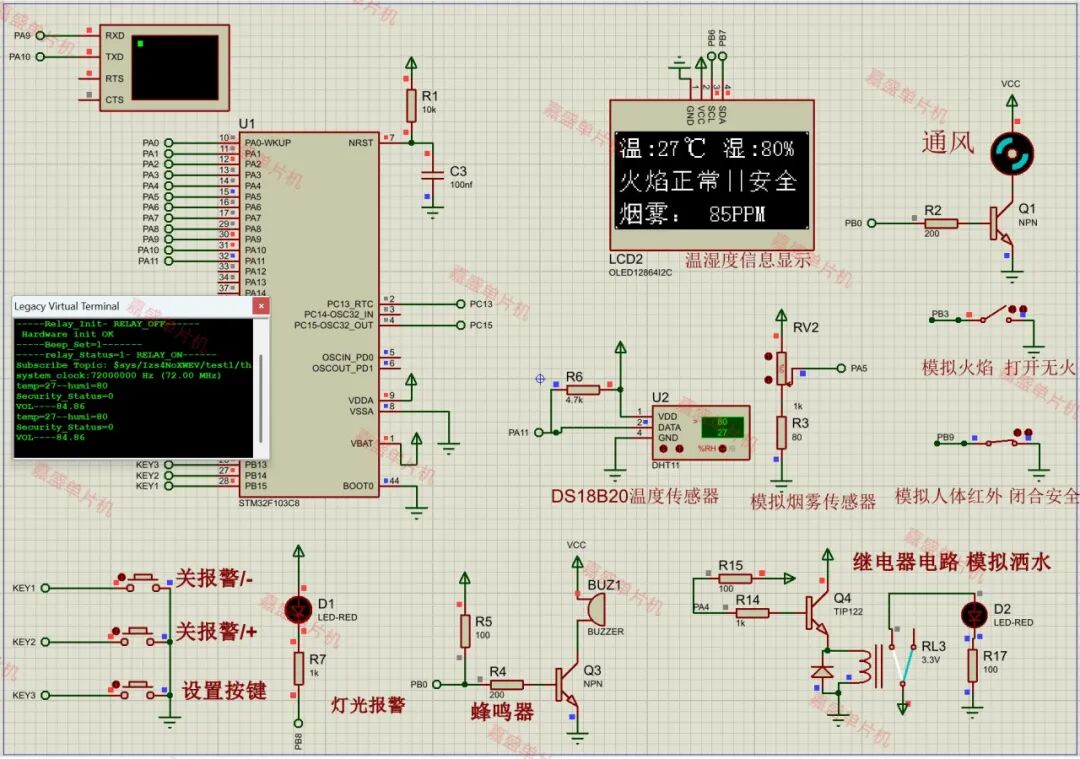

打開仿真工程，雙擊proteus中的單片機，選擇hex文件路徑，然后開始仿真。

四、程序代碼

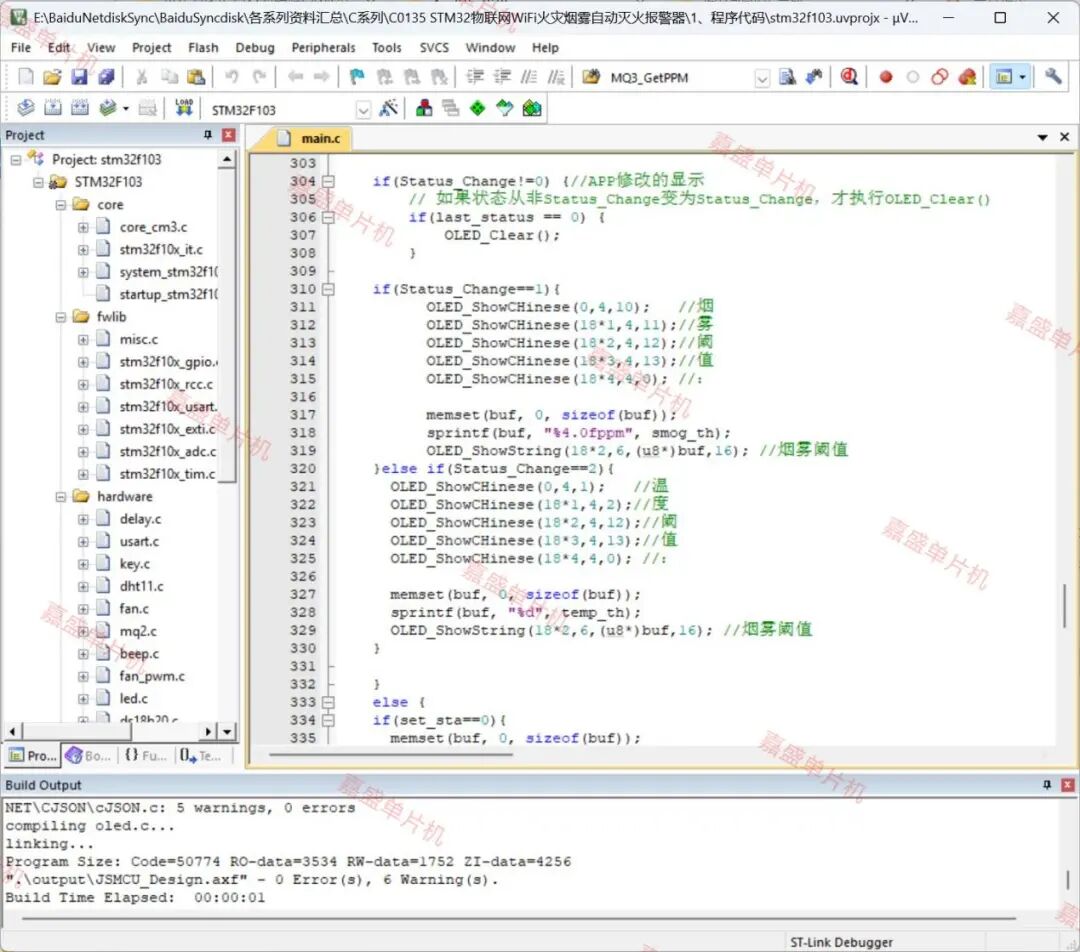

程序是用keil5 mdk版本打開的，如果打開有問題，核實下keil的版本。程序有注釋可以結合講解視頻理解。

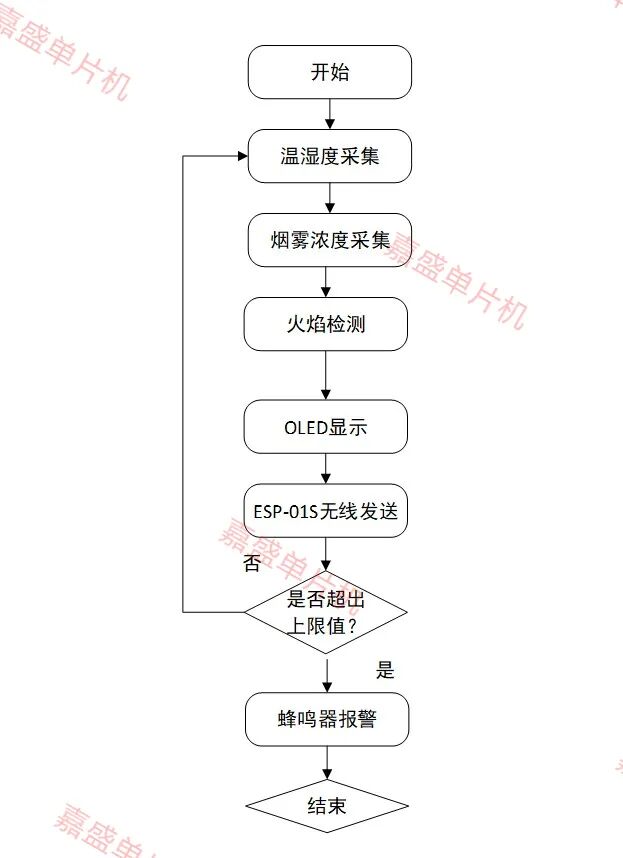

程序流程圖：

五、設計說明書

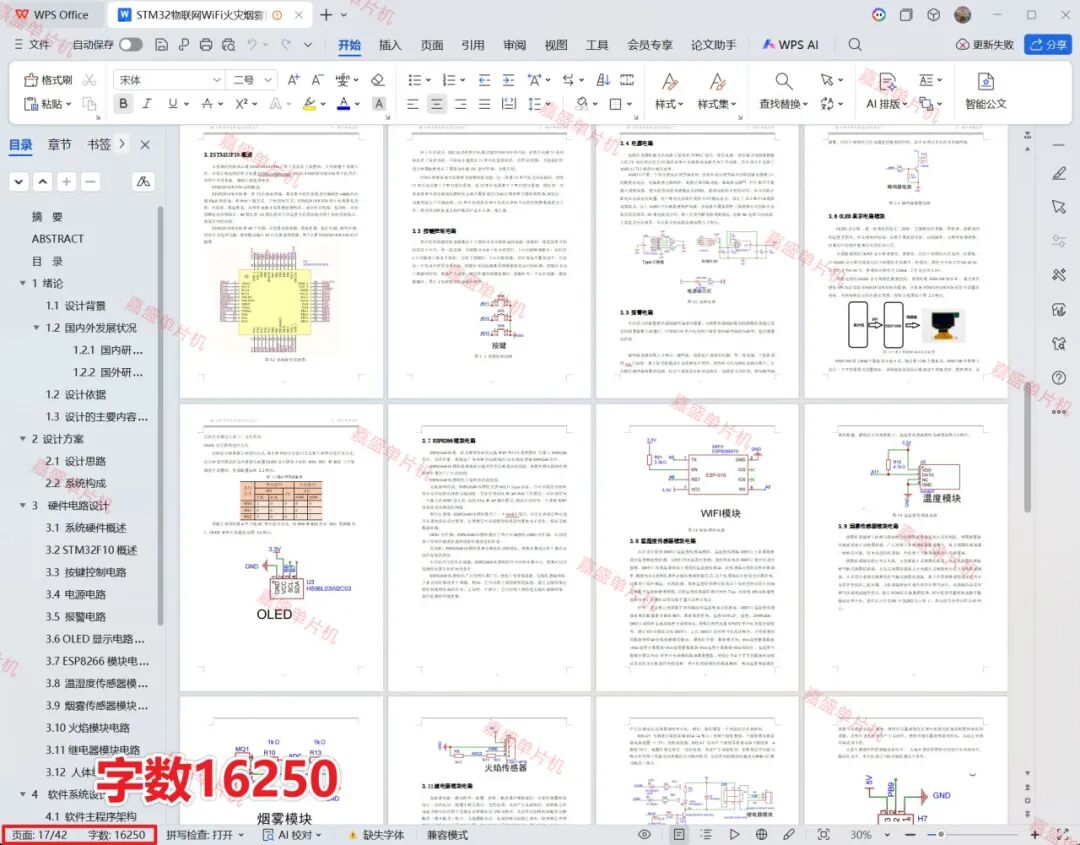

16250字，內容包括硬件設計、軟件設計、結論等。

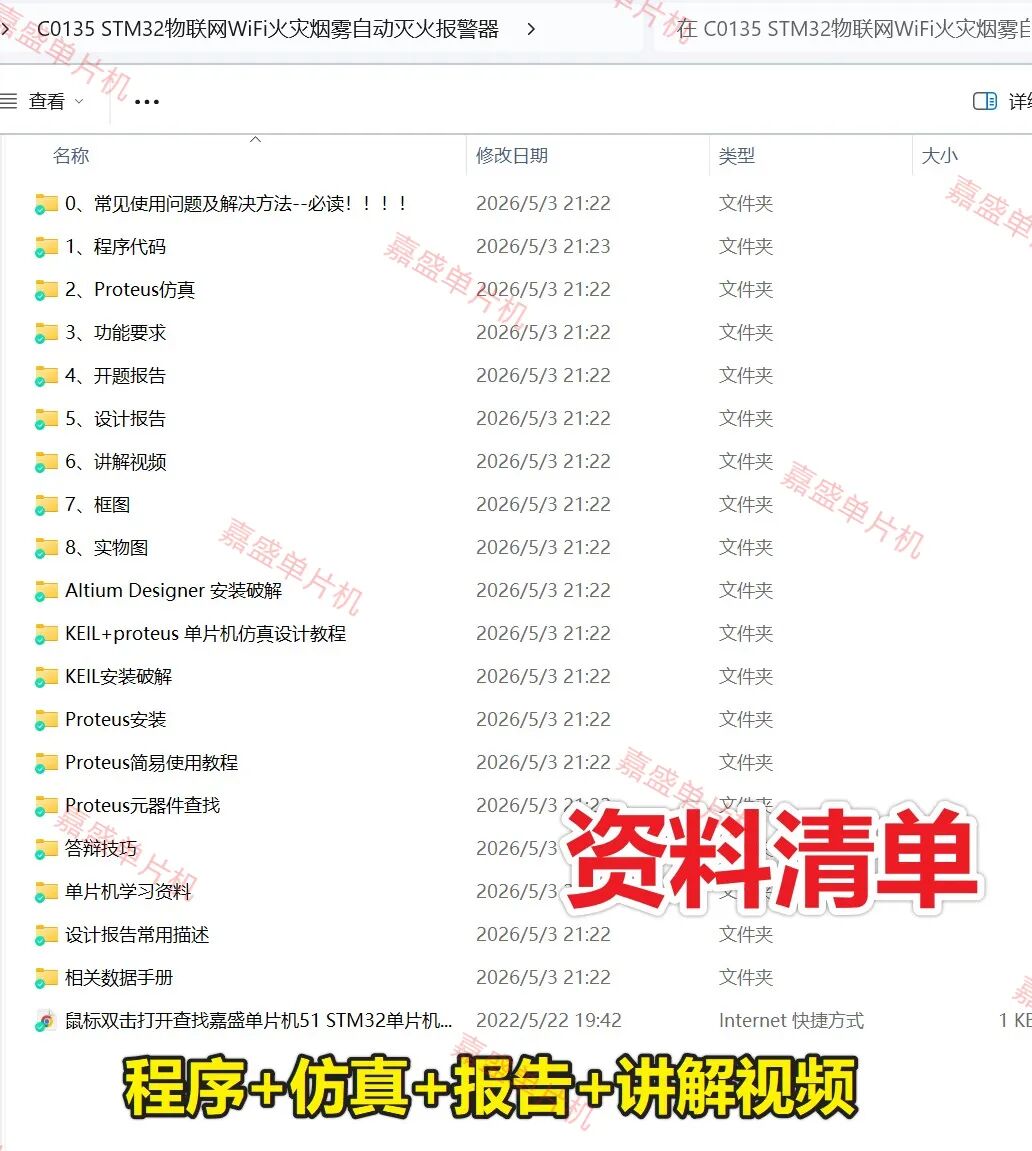

六、資料清單&下載鏈接

?
