導讀

在現代飛機生產中，精度至關重要。每一個孔位、每一個固定點都必須精確定位，以保障安全性與產品質量。在由德國宇航中心（DLR）牽頭開展的 DiCADeMA 項目（數字化機艙架構與制造設計）中，研發出了一套全新的全數字化網絡化工藝流程。借助智能自動化技術，該方案將飛機機艙制造提升至全新高度。此流程中的核心部件之一，是來自友思特合作伙伴 IDS 成像系統有限公司的 Ensenso 3D 相機，它可實現鉆孔位置的高精度檢測與定位校準。

01數字化貫穿全程: 從設計到生產的無縫銜接

本項目旨在構建一條從設計到生產的連續數字主線。機艙設計的變更（如座椅間距調整及行李艙相應位置更新）將直接記錄在數字化設計數據中，并自動同步至生產規劃環節。在制造任何物理部件前，可通過仿真對這些設計方案進行驗證。數字化驗證完成后，即可立即啟動生產。

為將這一數字化流程落地，研究團隊在飛機機身框架樣機上開發了一套鉆孔位置自動標記系統。該系統由多個網絡化設備協同工作：自主移動機器人（AMR）行駛至機身框架附近，并在目標區域完成自主定位。AMR 上搭載一臺輕型機械臂，可將含 3D 相機在內的標記裝置移動至采集位。此時，友思特Ensenso 相機負責執行精確定位校準。整套子流程由集成制造執行系統（MES）統一管控。

機身框架與搭載上層設備的移動機器人59

02 核心擔當: Ensenso 3D相機的精準定位邏輯

項目所采用的友思特合作伙伴 iDS Ensenso N36 相機可將環境采集為三維點云，并與飛機機身框架的 CAD 數據進行匹配。通過這種方式，即使是設計模型與實際幾何結構之間極其微小的偏差也能被檢測出來。系統利用這些數據計算出精確的修正值，并上傳至上層制造執行系統（MES）。設備間通過標準化的 OPC UA 接口進行通信，確保相機、機器人與控制系統之間可靠、安全地交換數據。制造執行系統將采集到的數據轉化為針對機器人的具體控制指令，由機器人完成鉆孔位置的標記作業。

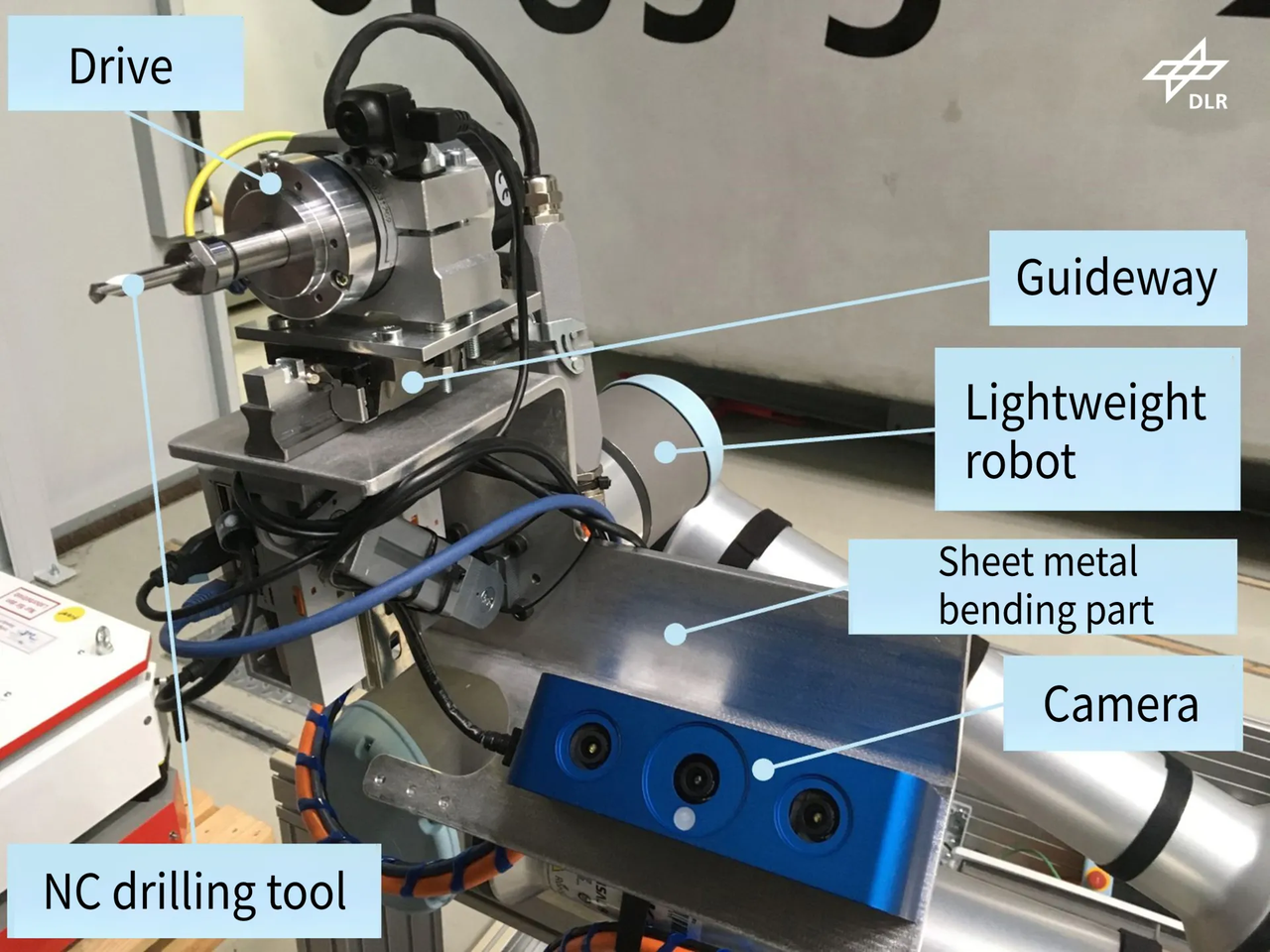

搭載標記裝置與 3D 相機的輕型機械臂

自主機器人可實現約5mm的定位精度，使相機能夠安全抵達采集位置，無碰撞風險。

友思特合作伙伴 iDS Ensenso 相機成為連接數字化設計與實際生產的關鍵環節：它可識別局部幾何特征，本例中為多顆鉚釘及其安裝表面，并將采集到的點云與 CAD 參考數據進行比對。這一比對過程得益于手眼標定與迭代優化算法等技術。最終生成的變換矩陣可精確描述鉆孔位置所需的修正量，通過應用該修正值，即可精準確定鉆孔位置。

操作人員跟隨機器人移動，并在標記位置立即完成鉆孔作業。每個安裝點位均重復此流程，機器人與人可在近距離內安全協同作業。

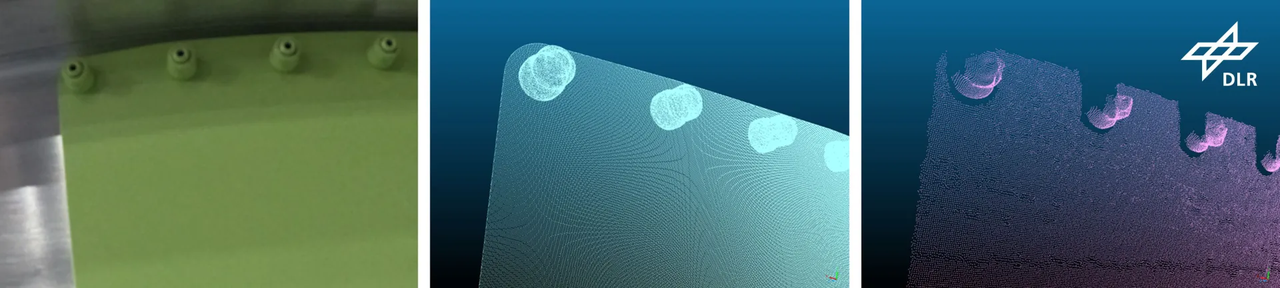

帶鉚釘板材的不同視角對比：實際板材（左）、CAD 點云（中）、3D 相機點云（右）

03 航空場景: Ensenso N36相機的專屬優勢

針對飛機制造中的該應用，需要一臺工作距離極短的緊湊型相機，以盡可能縮短從采集位置到鉆孔位置的移動路徑。這有助于保持高精度，并避免機器人進行過多運動。Ensenso N36完全滿足這些要求。

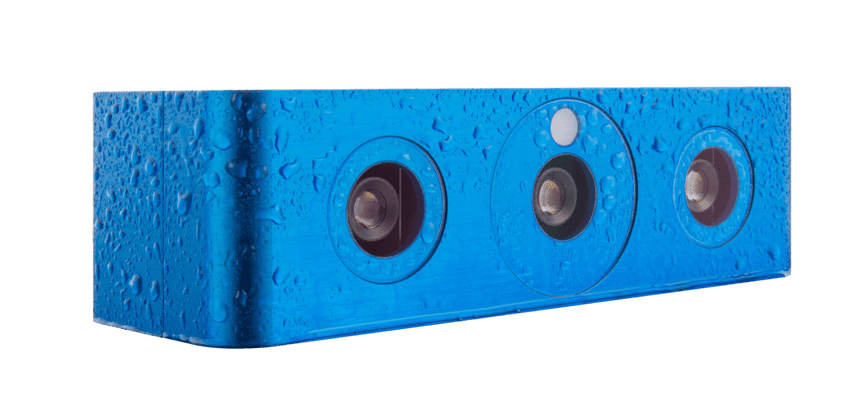

友思特合作伙伴 iDS Ensenso N 系列專為嚴苛工況環境應用而開發。憑借緊湊的結構設計，該相機可節省空間地安裝，既可固定安裝，也可搭載在機械臂上。因此，它同樣適用于移動物體與靜止物體的三維圖像采集。

其內置投射器即使在復雜光照條件下也能確保高對比度紋理：通過帶有隨機點陣的圖案掩模，向物體表面投射額外紋理，從而補充缺失或特征不明顯的區域。所有相機均在出廠前完成預標定，可快速便捷地投入使用。

04 價值凸顯: 數字化流程為航空制造賦能

這套數字化流程為德國宇航中心（DLR）帶來了諸多優勢。基于相機的對位校準顯著提升了精度與重復性。同時，連續的數據采集可實現所有工序的完整記錄與可追溯性。裝配人員的工作負擔得以減輕，因為機器人承擔了耗時的定位工作，技術人員可專注于實際裝配作業。此外，由于不再需要手動測量或重新調整，生產時間大幅縮短。

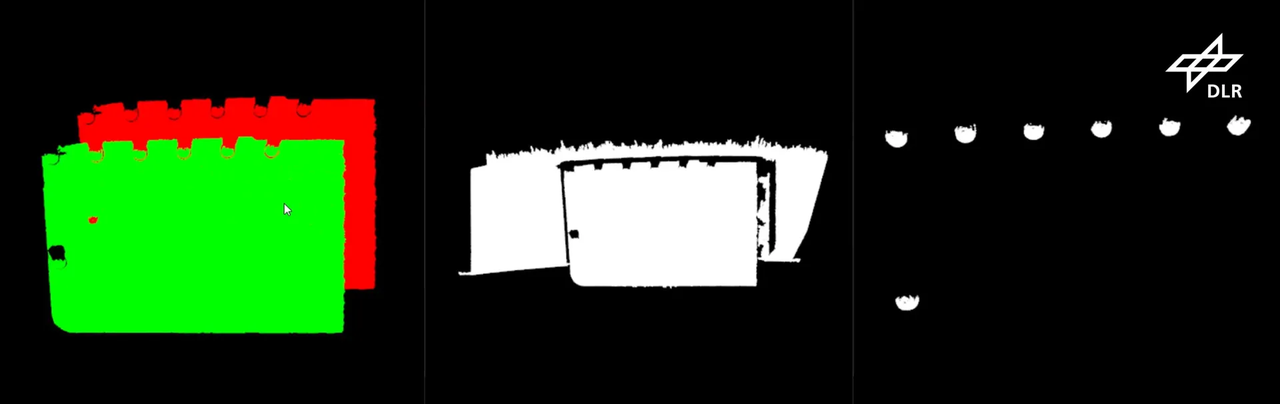

點云理論值與實際值對比

05 未來展望: 從航空到多行業的精準延伸

在樣機上的演示充分展現了數字化流程鏈、機器人技術與 3D 圖像處理相結合的巨大潛力。在后續項目階段，將更細致地研究系統精度與評估算法性能，不僅涉及相機本身，還包括優化用于理論點云與實際點云配準的數學方法。

目前在飛機制造中測試的這套系統，未來也可應用于其他行業。它有力地證明了光學傳感技術與智能軟件正為制造業開啟全新時代：網絡化、高效化、精準化。
