一、 背景

當前制造業正朝著綜合信息化方向轉型，車間級生產管理的前提是構建設備信息化網絡，設備聯網成為企業實現智能化升級的關鍵。某新能源鋰電池制造廠有多臺三菱A系列PLC（型號A2USHCPU-S1），作為產線控制核心已穩定服役十余年，但受限于設備硬件設計，僅配備傳統RS422編程口，無法滿足企業設備聯網的六大核心要求，捷米特JM-ETH-A以太網轉換器的應用，完美解決了這一痛點，實現老舊PLC的高效聯網升級。

二、 項目痛點

該企業在設備聯網推進中，面臨諸多難題，且嚴格要求不影響生產、少改造、短工期、穩通訊、低投資、強擴展，具體痛點如下：

1. 通訊受限且實時性差：三菱A2USHCPU-S1 PLC僅支持RS422串口通訊，速率最高115.2Kbps，上傳1KB數據需近百毫秒，無法滿足上位機SCADA系統毫秒級采集設備狀態、工藝參數的需求，且串口為點對點通訊，無法同時連接上位機與觸摸屏，需頻繁切換線路，影響生產效率。

2. 改造難度大且風險高：若更換新型帶以太網接口的PLC，需重新編寫程序、調試設備，不僅改造量大，還會導致產線停機，不符合“不影響既有生產、改造少”的要求，且投資成本極高。

3. 維護不便且擴展性差：傳統串口布線復雜，長距離傳輸易受車間電磁干擾，故障排查困難；且串口網絡無法接入工廠以太網，難以與MES系統打通，形成信息孤島，無法滿足系統開放性和可擴展性需求。

4. 工期要求難以滿足：企業生產任務緊張，要求聯網工期短，傳統改造方案需停機調試，無法達成這一要求。

三、 解決方案（捷米特JM-ETH-A以太網轉換器應用）

針對上述痛點，結合企業六大核心要求，該企業選用捷米特JM-ETH-A以太網轉換器（以太網轉串口轉換器），無需更換三菱A系列PLC，僅通過簡單連接與配置，即可實現設備聯網，具體實施過程如下：

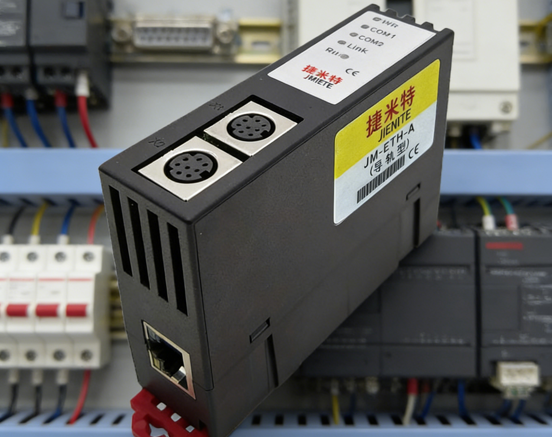

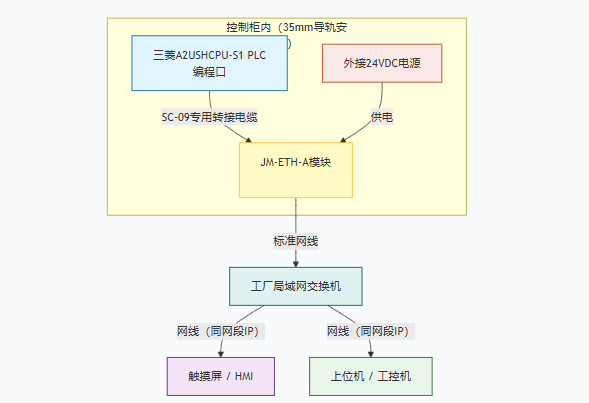

1. 硬件連接（無停機、少改造）：關閉PLC電源，將JM-ETH-A模塊通過35mm標準導軌安裝在PLC控制柜內，其COM1口通過專用SC-09轉接電纜直接連接至三菱A2USHCPU-S1 PLC的編程口，外接24VDC電源，再用標準網線將模塊接入工廠局域網交換機，上位機、觸摸屏配置同網段IP地址，全程無需改動PLC硬件結構和程序，不影響既有生產運行，改造量極小。

2. 參數配置（工期短、易操作）：通過電腦瀏覽器訪問JM-ETH-A模塊的默認IP（192.168.1.100），登錄配置頁面并設置密碼保護，防止配置篡改；模塊對三菱PLC編程口通訊參數自適應，無需額外手動匹配，僅需設置模塊為TCP Server模式、指定端口號（如5002），保存后重啟模塊即可完成配置，單臺設備聯網工期不超過1小時。

3. 系統對接（穩通訊、強擴展）：上位機SCADA系統（如KingSCADA）、威綸通cMT系列觸摸屏，通過配置三菱A系列以太網驅動，輸入JM-ETH-A模塊IP地址和端口號，即可實現與PLC的通訊；模塊支持OPC通道和ModbusTCP服務器，可無縫對接MES系統，同時支持高級語言編程，方便后續開發生產管理系統，擴展性極強。

四、 捷米特JM-ETH-A模塊核心功能亮點

1. 原生兼容，改造零負擔：專為三菱A系列PLC設計，直接對接PLC編程口，無需修改PLC程序和硬件，完美契合企業“少改造、不影響生產”的要求，投資成本遠低于更換PLC。

2. 高速穩定，維護便捷：將RS422串口信號轉為10/100Mbps以太網信號，通訊速度提升數百倍，支持毫秒級數據傳輸；集成WEB服務器，可通過網頁實現參數設置和運行診斷，故障可快速排查，且支持以太網固件免費升級，一次購買終身受益。

3. 多設備并發，擴展性強：最多支持6臺PC同時采集PLC數據，可同時連接上位機、觸摸屏、MES系統，打破串口點對點限制；Modbus數據區自動映射至PLC數據區，支持多種組態軟件和高級語言編程，滿足企業系統擴展需求。

4. 工業級可靠，適配車間環境：寬溫設計（-25℃~75℃），具備強抗干擾能力，適配車間復雜電磁環境，通訊穩定，減少故障停機，降低維護成本。

五、 使用前后對比

1. 通訊效率：使用前（RS422串口），速率115.2Kbps，1KB數據上傳需近百毫秒，僅支持點對點通訊；使用后（JM-ETH-A模塊），速率10/100Mbps，毫秒級傳輸，支持6臺設備并發訪問，上位機與觸摸屏可同時操作，互不干擾。

2. 改造與工期：使用前，若更換PLC，改造量大、需停機3-5天，投資高；使用后，無需停機，單臺設備1小時內完成聯網，改造量極小，投資僅為更換PLC的1/10。

3. 維護與擴展：使用前，布線復雜、易受干擾，故障排查難，無法接入以太網和MES系統；使用后，布線簡潔，網頁可快速診斷維護，無縫對接工廠以太網和各類管理系統，可靈活擴展功能。

4. 生產影響：使用前，改造需停機，影響生產進度；使用后，全程無停機改造，完全不影響既有生產運行。

本次應用通過捷米特JM-ETH-A以太網通訊處理器，在滿足企業六大核心要求的前提下，成功解決了三菱A系列PLC設備聯網痛點，實現了車間設備信息化升級，為企業車間級生產管理奠定了堅實基礎，性價比突出，適配各類使用三菱A系列PLC的生產型企業。

相關技術交流請給邵工留言
