導讀

在制造業智能化浪潮下， “非侵入式升級” 成為老舊高價值設備延續生命的最優解。一塊小小的CameraLink轉GigE/USB采集卡，不僅解決了客戶的燃眉之急，更為其未來5G+AI+邊緣計算的智能工廠鋪平了道路。

在顯示面板、PCB、半導體等精密制造領域，AOI（自動光學檢測）設備是保障產品質量的核心環節。其特點包括：

高精度:需識別微米級缺陷，對圖像質量要求極高；
高速度：產線節拍快，檢測需實時完成；

高穩定性：7×24小時運行，停機即損失；

封閉性強：傳統AOI系統多為CameraLink接口，軟硬件耦合度高，難以擴展。

客戶痛點與升級難點

某全球領先的面板制造企業，其產線AOI設備已穩定運行多年，但面臨以下挑戰：

怎么做到：“不改機械結構、不動光學系統、延用原有AOI軟件、驗證成本要低“。

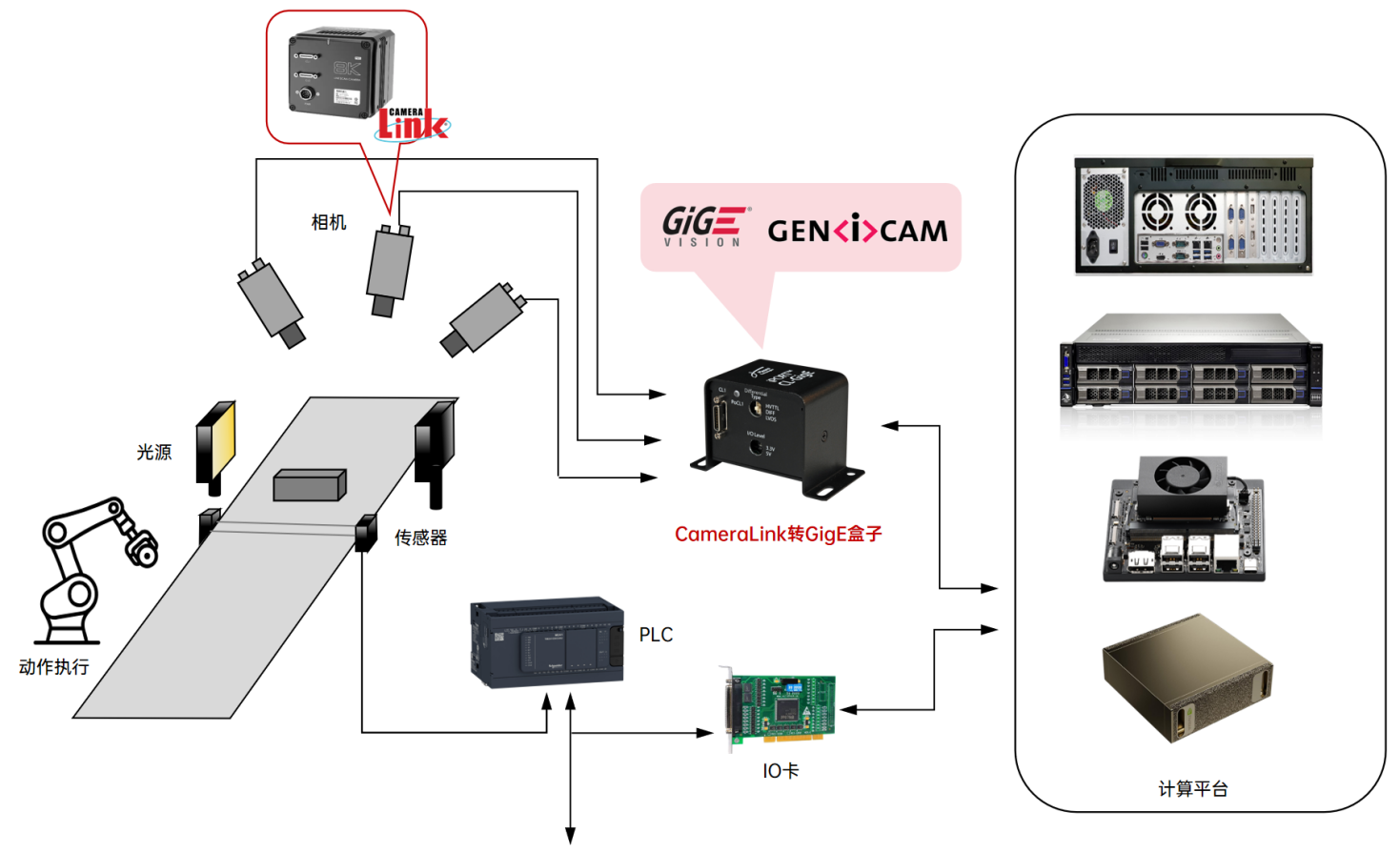

解決方案：CameraLink轉GigE Vision“小組件”

針對客戶痛點，我們提出CameraLink轉GigE Vision采集卡方案，實現無損升級。將CameraLink相機輸出的高速圖像數據，實時轉換為標準GigE Vision數據流，兼容GenICam協議。

升級路徑（僅需三步）：

斷電：斷開原有CameraLink線纜；

接線：將相機連接至轉換器CameraLink端口，轉換器通過網線接入控制計算機；

配置：軟件配置≤1小時，無需修改原有AOI軟件。

現場驗證結果

圖像質量

轉換后圖像數據與原始CameraLink完全一致，無壓縮、無延遲；

檢測精度

原有缺陷識別算法無需重新訓練，檢測精度保持；

節拍測試

產線速度未受影響，滿足原有UPH（單位小時產量）
AI接入

成功對接客戶自研AI缺陷分類模型。
本方案不僅適用于面板AOI，還可快速復制至：

PCB檢測：線掃CameraLink相機升級

半導體晶圓檢測：高分辨率面陣相機改造

老舊CameraLink平臺數字化：如醫療影像、鐵路檢測等

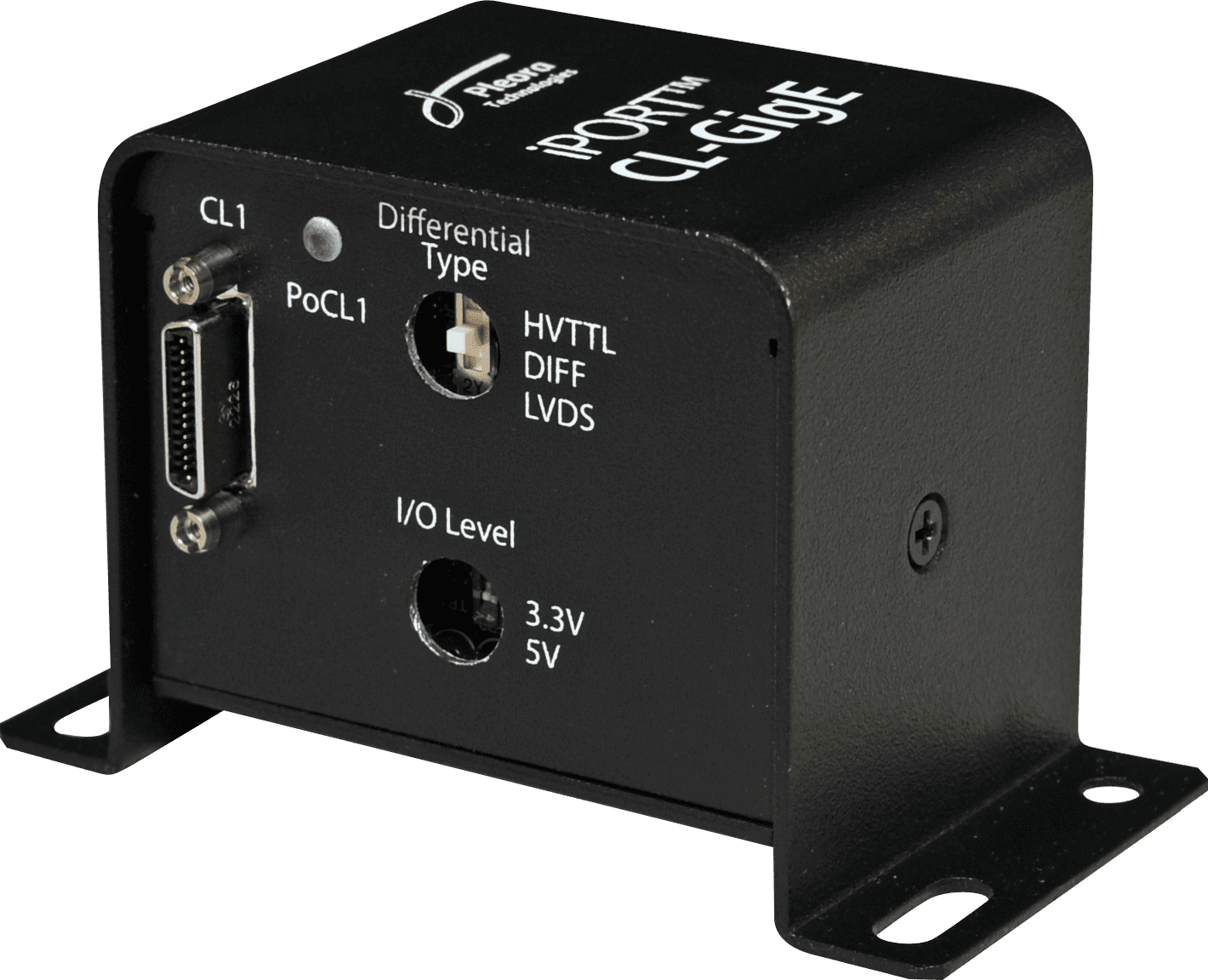

友思特外置式圖像采集卡

iPORT?CL-GigE

友思特外置式圖像采集卡 iPORT CL-GigE是易于集成 GigE Vision 的視頻接口，適用于 Camera Link 相機

將Camera Link? Base配置相機視為原生GigE Vision?相機

使Camera Link相機可以享受千兆以太網（GigE）的長距離布線、計算平臺支持和網絡優勢

常應用于工業檢測、藥品檢驗、工業機器人布局和計算、醫療顯微鏡等場景
