— 產品特性與應用優勢 —

核心亮點：超寬壓 · 全保護 · 可診斷 —— 100V 高邊開關新標桿

WSH4100S系列統一采用ESOP-8L緊湊封裝和單路獨立通道設計，完美適配多場景負載保護與控制，并帶來6大應用優勢：

超寬壓適配，全場景覆蓋：4~100V 超寬工作電壓范圍，輕松覆蓋 48V/60V/72V等主流供電系統平臺

超寬爬電距離：有效抵御電化學遷移風險，助力高壓電控系統穩定運行

低耗高效，續航拉滿：105mΩ 導通阻抗，持續電流能力2A，待機功耗低至 2.5μA，工作模式僅 0.6mA，大幅降低設備功耗

大電流承載，安全兜底：6A 短路限流值，支持短路Latch保護模式，從容應對突發大電流沖擊

全維度保護：內置過載 / 短路保護、欠壓鎖定、自恢復熱關斷、電感消磁、電源反接 / 接地失效保護功能，全方位規避設備故障風險

診斷功能：開路負載檢測 / Fault 狀態反饋；精準電流采樣功能

— 按應用場景精準選型 —

同封裝、同核心性能，僅診斷功能差異化，滿足不同場景需求：

— 產品應用場景 —

電動自行車

電動三輪

Ebike

電動輪椅

電動叉車

AGV

景區無人車

物流配送車

— 經典電路圖應用推薦 —

圖 | WSH4100STCP電路應用圖

圖 | ESOP-8L封裝外形圖

— 測試波形圖及具體信息 —

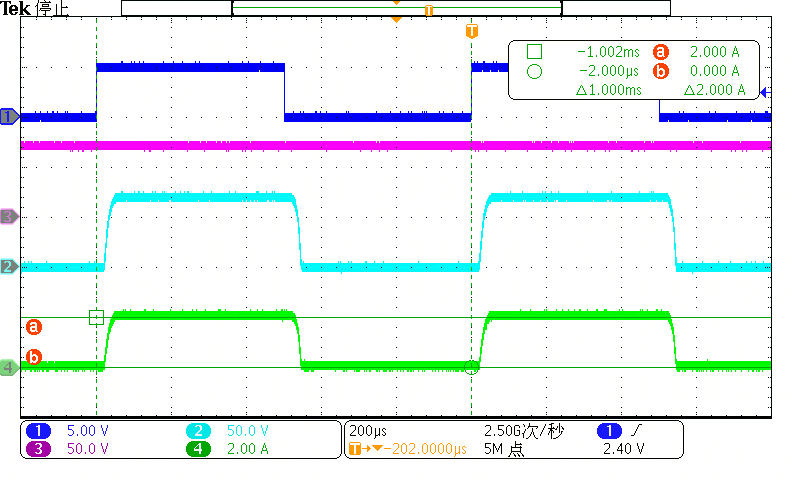

01支持阻性負載

試驗條件：

VS=72V，IN=5V@1KHz，Rload=36ohm（負載電流約2A）

通道說明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

02支持容性負載

試驗條件：

VS=72V，IN=5V@3s，Cload=14.7uF，Rload=36ohm

通道說明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

03支持感性負載

試驗條件：

VS=72V，IN=5V@400us，Lload=3mH/30ohm

通道說明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

04短路特性

試驗條件：

負載先短接到地，再開啟通道

通道說明：

CH1:INCH2:OUT

CH3:VSCH4:ISC

試驗條件：

通道先打開，負載再短接到地

通道說明：

CH1:INCH2:OUT

CH3:VSCH4:ISC
