本文依托 HT for Web 純前端可視化插件搭建新能源電力可視化管控平臺，底層采用 WebGL+Canvas 實現高性能圖形渲染，通過 WebSocket、HTTP 協議對接后端實時與時序數據，利用 JavaScript 調用 HT API 完成業務數據與三維場景的聯動交互。平臺整體遵循輕量化建模 + 前端渲染 + 數據驅動的技術路線，實現電力場景 2D、3D 可視化深度融合。平臺核心技術棧如下：

渲染引擎：自研 WebGL/Canvas 2D/3D 圖形內核，保障復雜場景流暢渲染；

數據交互：WebSocket 實現實時數據推送，HTTP 用于定時查詢、歷史數據調?。?/p>

建模流程：通過專業 3D 建模軟件完成設備建模，輕量化處理后導入 HT 引擎；

開發模式：以數據模型（DataModel）驅動視圖，實現 2D 面板與 3D 場景無縫聯動。

三維場景構建與模型加載技術實現

（一）輕量化建模與模型導入

首先使用 3ds Max、Maya、Blender 等三維軟件，完成電站、風機、輸電線路、桿塔等電力設備三維建模；其次通過減面、烘焙貼圖、格式標準化完成模型輕量化處理；再導出為 OBJ、FBX、glTF/glb 等通用格式；最后調用 HT API 將模型加載至 Graph3dView 容器，校準空間坐標與縮放比例。平臺同時兼容 BIM 輕量化模型、傾斜攝影 3DTiles、GIS 地圖瓦片的疊加渲染，拓展場景應用維度。

（二）場景渲染控制

初始化 3D 視圖并掛載至前端 DOM 節點，搭建 DataModel 統一數據容器，對場景節點、連線、圖層、光照參數進行規范化管理；集成 PBR 物理材質、動態紋理、粒子系統等效果，提升三維場景真實感；依托統一數據模型，實現 2D 監控面板與 3D 設備場景雙向聯動，保障設備狀態、運行數據同步刷新。

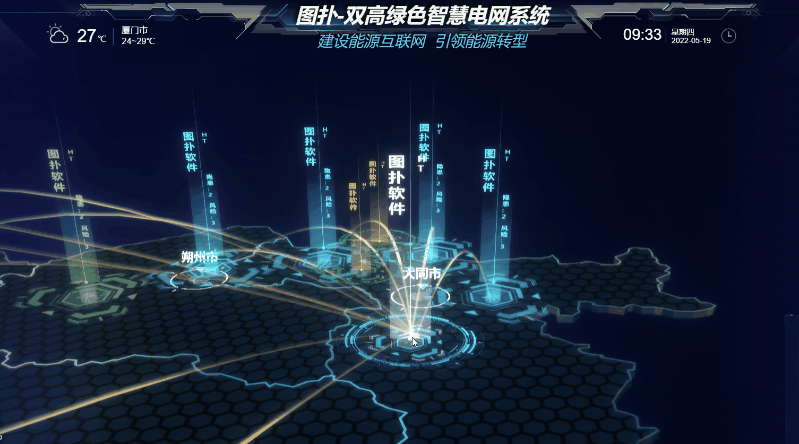

綠色智慧電網可視化模塊技術實現

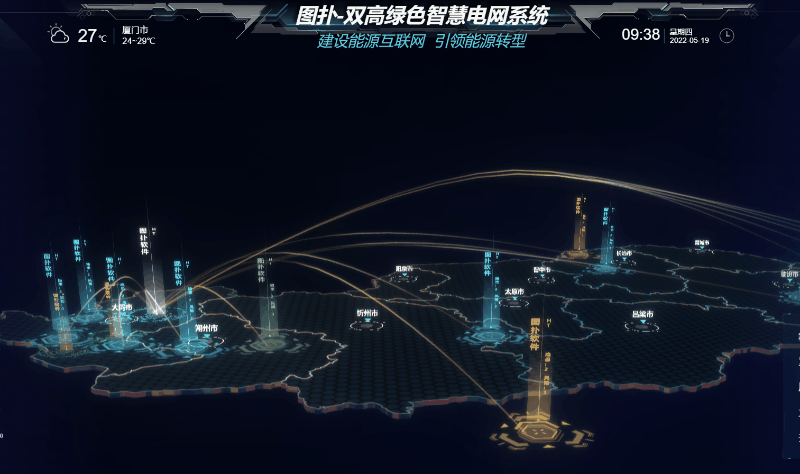

（一）特高壓潮流動態可視化

基于實時功率數據，以動態流光線條模擬特高壓電流傳輸；將流光路徑綁定電網拓?fù)涔?jié)點，通過 JavaScript 更新節點屬性，驅動流光動畫動態展示；支持按一回路 / 多回路、電壓等級、輸送容量動態切換展示形式，可視化呈現特高壓直流輸送能力、土地節約率等核心指標。

（二）GIS 融合與全域資源展示

集成 HT for Web GIS 組件，加載地圖瓦片、航拍 3DTiles、城市建筑模型；疊加 POI 點位、交通路網、規劃布局、運行現狀等多源時空數據；支持場景縮放、自由漫游、視角切換、區域高亮，打造全域電網一張圖；通過動態面積圖，實時統計風機、光伏裝機容量、發電量等時序數據。

（三）數據面板與實時驅動

搭建 2D 可視化組件，綁定 DataModel 數據對象；通過 WebSocket 接收 SCADA、EMS 電力系統實時數據；借助 JS 腳本調用 HT API，毫秒級更新文本、圖表、進度條等面板組件，完成新能源發電、電力輸送、能源消耗全鏈路的數據實時可視化。

（四）遠程智能巡視與逆向控制

融合高清視頻、紅外熱成像、智能機器人回傳畫面，實現 3D 場景與視頻流空間精準匹配；點擊對應設備即可跳轉至目標視角，調取設備運行詳情；支持平臺下發控制指令，逆向操控現場輔助監控設備，形成遠程智能巡視閉環管控。

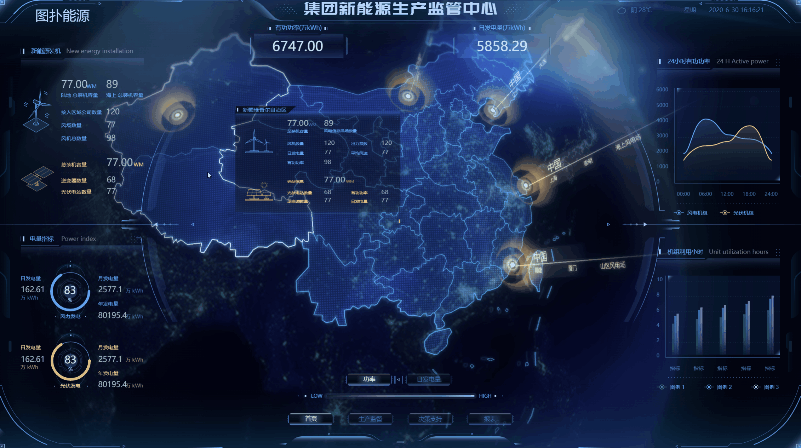

新能源生產監管中心技術實現

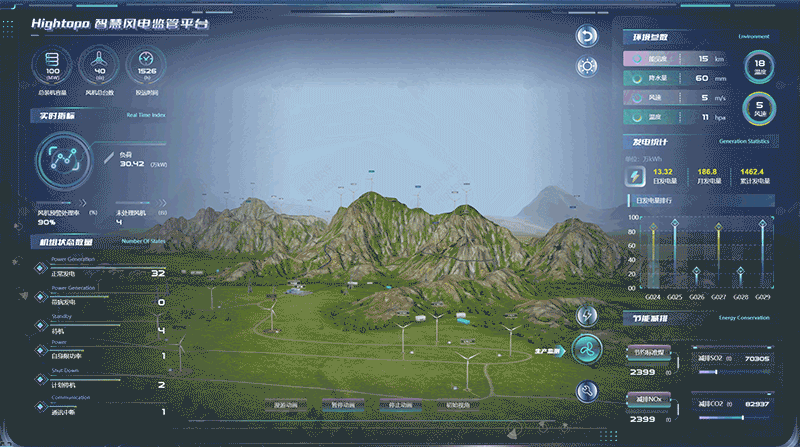

（一）全域數字孿生與統計面板

搭建全國新能源數字孿生底座，精準映射陸上、海上風場及光伏電站；通過 2D 數據面板直觀展示總裝機容量、區域企業數量、風機、逆變器、光伏電站等核心設備統計信息；支持點擊省級地圖，下鉆查看區域裝機規模、運行指標，實現分級精細化管控。

（二）多維度發電數據可視化

采用環形圖展示風電、光伏日 / 月 / 年發電量占比；依托折線圖呈現風機、光伏 24 小時有功功率變化曲線；前端嵌入運算邏輯，實時計算受限電量（受限電量 = 可用機組可發電量 - 實發電量）；數據由 WebSocket 實時采集、歷史數據庫聚合查詢雙重支撐，保障數據全面性。

（三）故障告警與定位

通過 IoT 設備采集風機、逆變器運行狀態，設備異常時自動標紅高亮；光柱、設備三維模型同步綁定告警狀態，以顏色變化、閃爍動畫直觀預警；點擊故障設備可快速定位故障點位，彈出故障詳情與運維方案，支撐運維人員快速派單處置。

（四）海上風電與去中心化協同

完成深遠海風場集群化三維建模；基于 Web3.0 技術實現設備點對點數據互通，打破不同系統信息孤島；可視化呈現源網荷儲互動調度策略，支持調度方案仿真驗證。

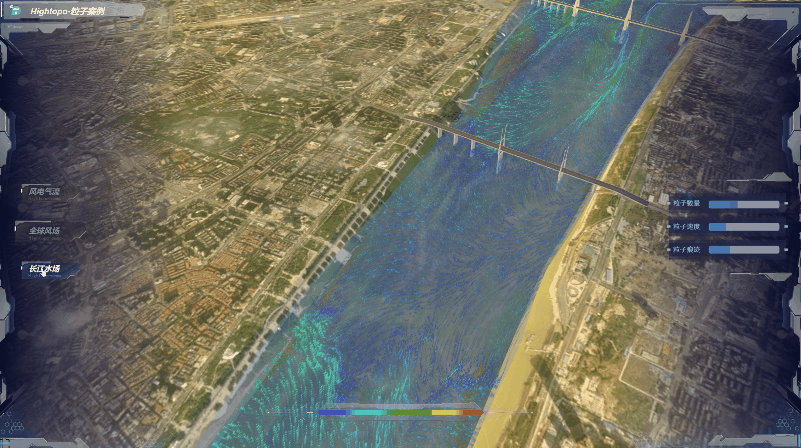

流體場粒子仿真技術實現

（一）風場 / 水流場動態模擬

依托 HT 引擎搭建流體場仿真體系，模擬風場、水流場、壓力場動態變化；將二維流體場數據以紋理形式接入 SDK；按照物理場矢量參數，計算粒子位置、運動速度、運行軌跡，實現流體動態流動效果；可實時調整粒子大小、數量、速度、尾跡長度，適配不同仿真場景。

（二）工程應用價值

全球尺度風場模擬，可為臺風、暴雨等氣象災害預報提供數據支撐；復雜地形氣流可視化，輔助風電場選址、風機排布優化；精準的流體仿真數據，為風機發電效率、出力預測提供環境參數參考。

數據交互與性能優化

（一）數據對接流程

后端接口輸出實時、歷史、統計三類電力數據；前端采用 WebSocket 長連接實現數據實時推送，HTTP 接口調取數據快照；解析數據后調用 HT API，觸發全場景自動化更新；實現監控面板、統計圖表、3D 設備模型狀態統一同步，避免冗余渲染。

（二）關鍵優化手段

通過模型減面、LOD 層級加載、紋理壓縮實現模型輕量化，降低 GPU 渲染負載；對高頻更新數據采用防抖、節流處理，防止界面卡頓；優化前端適配邏輯，實現自適應分辨率，兼容大屏、PC 端、VR 設備等多終端訪問。

總結

本新能源電力可視化管控平臺以 HT for Web 為核心引擎，融合 WebGL/Canvas 高性能渲染、輕量化三維建模、WebSocket 實時數據驅動技術，落地智慧電網、新能源監管、流體場仿真三大核心業務模塊。系統打通 2D、3D、GIS、BIM 技術壁壘，實現遠程設備控制、故障快速定位、調度決策輔助等功能，為電力系統安全、穩定、高效運行提供完整的前端可視化技術解決方案。
