一、問題現象：電壓波動如何“謀殺”你的精雕機？

不少精雕加工廠遇到過這樣的怪事：設備明明剛保養完，卻頻繁出現主軸轉速異常、伺服報警、工件尺寸超差，甚至毫無征兆地停機。換刀具、調參數、請師傅，折騰一圈問題依舊。

其實，很多時候真兇不在機器內部，而在你根本沒想到的——電網電壓。

工業三相電壓標準是380V/50Hz，但實際生產中，受廠區大功率設備啟停、電網負載變化等因素影響，電壓常常出現±10%乃至±15%的波動。當電壓跌至340V以下或升至420V以上時，精雕機的控制系統就會出問題：

控制芯片誤判：CNC系統的開關電源設計輸入范圍通常是額定值的±10%。超出這個范圍，電源輸出紋波增大，導致控制板邏輯電平混亂，出現誤觸發、數據錯誤。

主軸驅動異常：精雕機主軸由變頻器驅動。當輸入電壓低于變頻器允許的下限（通常為額定電壓的-15%），變頻器會報“欠壓”故障并停機；電壓過高則觸發過壓保護。即使未觸發保護，電壓波動也會導致變頻器直流母線電壓不穩，造成主軸實際轉速與指令轉速偏差增大。

伺服定位失準：伺服驅動器的位置控制依賴穩定的電壓供應。電壓波動會引起編碼器信號干擾或驅動電流不足，導致步進電機丟步、伺服電機抖動，最終反映為產品尺寸超差、表面光潔度下降。

二、實測數據：電壓不穩帶來的直接損失

我們曾在某精雕加工廠做過72小時監測。該廠有6臺CNC精雕機，未加裝穩壓器前，電網電壓波動區間為350V–410V，波動幅度達±8%。統計如下：

加裝穩壓器后（輸入380V，輸出380V，精度±1%），上述問題基本消除，報廢率降至0.3%以下，半年即收回設備成本。

三、解決方案：高精度穩壓器的核心技術要求

針對精雕機這類高精密負載，穩壓器需要滿足以下技術指標：

3.1 輸入/輸出參數

額定輸入電壓：三相380V/50Hz（兼容±20%寬范圍，即304V–456V）

額定輸出電壓：三相380V/50Hz

穩壓精度：≤±1%（從空載到滿載，輸入波動±20%范圍內）

效率：≥98%（減少自身發熱）

3.2 動態響應能力

精雕機主軸啟停頻繁，電流沖擊大。穩壓器應具備：

響應時間：≤0.05秒（電壓調整速度）

過載能力：120%額定負載，持續≥1小時；200%沖擊電流，持續≥10秒

3.3 輸出波形質量

波形畸變率：≤3%（無觸點穩壓器可做到幾乎無附加畸變）

無觸點設計：避免碳刷式穩壓器的跳段、打火花問題，確保輸出電壓連續平滑

3.4 可靠性與環境適應性

防護等級：IP54以上（防塵防潮）

散熱方式：油浸自冷或強制風冷（根據安裝環境選擇）

設計壽命：≥10年（干式）或≥15年（油浸式，適合高溫多塵車間）

四、為什么推薦油浸式穩壓器？

對于CNC加工車間，尤其是多臺設備集中的場景，我們更推薦油浸式無觸點穩壓器。原因如下：

高精度穩壓：輸出精度可達±1%，滿足精密加工要求。

無機械磨損：無碳刷、無觸點，免維護，杜絕跳段引起的電壓突變。

過載能力強：電機啟動沖擊電流下穩定運行，不跳閘。

散熱優秀：油浸式溫升控制在40-60K，適合長時間連續運行。

長壽命：設計壽命15年以上，全生命周期成本更低。

五、選型建議

如果您的工廠有3臺以上CNC設備，或者單臺功率超過15kW，建議采用集中式穩壓方案：在總配電柜處安裝一臺大容量油浸式穩壓器，為所有設備統一供電。容量計算公式：

總?cè)萘?kVA) = 設備總功率(kW) × 1.5（安全系數）

以6臺精雕機，單臺功率11kW為例：總功率66kW，建議選型100kVA油浸式穩壓器。

六、結語

電壓不穩是精密加工行業“看不見的殺手”。它不會立刻燒毀設備，而是讓設備在“亞健康”狀態下運行，以報警、廢品、停機的形式悄悄吞噬利潤。

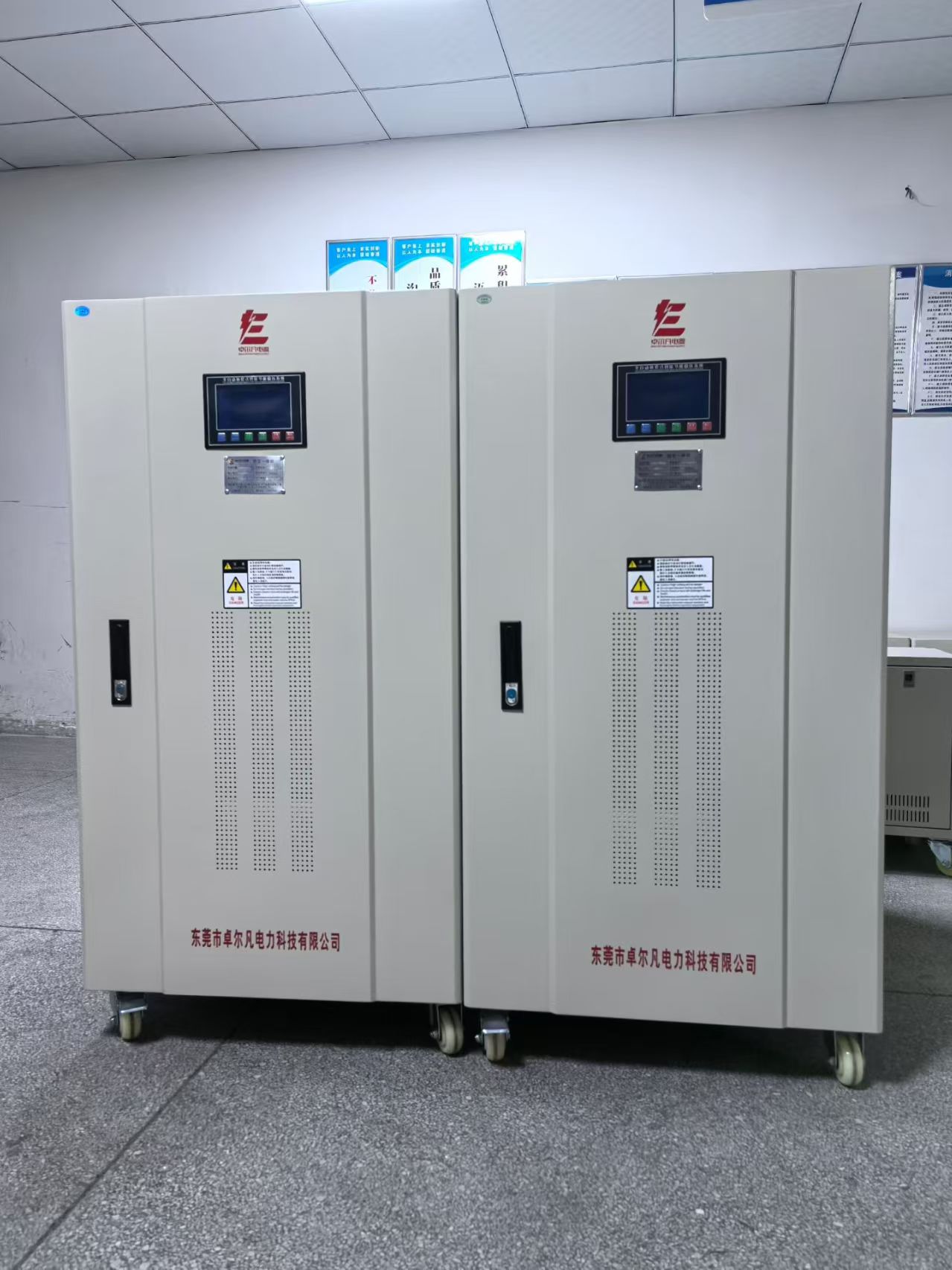

加裝一臺高精度穩壓器（輸入380V→輸出380V，精度±1%），是投資回報率極高的技術升級。如果您正被類似問題困擾，歡迎聯系交流。

東莞卓爾凡 黃小姐 抖音搜索卓爾凡黃雪婷
