隨著全球“雙碳”目標持續深化，能源結構加速向綠色低碳轉型，新型儲能作為構建新型電力系統的關鍵支撐，各國及地方層面相繼出臺多項支持政策，促使行業保持高速增長態勢；

同時，在中國容量電價、電力現貨市場等機制落地背景下，儲能行業的盈利模式已從單一的新能源配儲轉向峰谷套利、電力現貨、輔助服務、容量補償?shù)亩嘣M合，行業經濟性顯著提升。

值得一提的是，隨著儲能系統日益朝著高壓化、集成化趨勢發展，及其大容量、長循環電芯產品的加速量產與應用，儲能行業對于安全與穩定性的要求正在持續升級；

而數字隔離器作為儲能系統中的關鍵電氣隔離單元，正憑借著隔離耐壓高、電磁兼容性優異、壽命長期可靠、高低溫適應性廣等特性，在電力儲能、工商業儲能、戶用儲能、通信儲能、數據中心備電、船舶動力等儲能設施中被廣泛采用。

數字隔離器，儲能系統中的全鏈路電氣防護方案

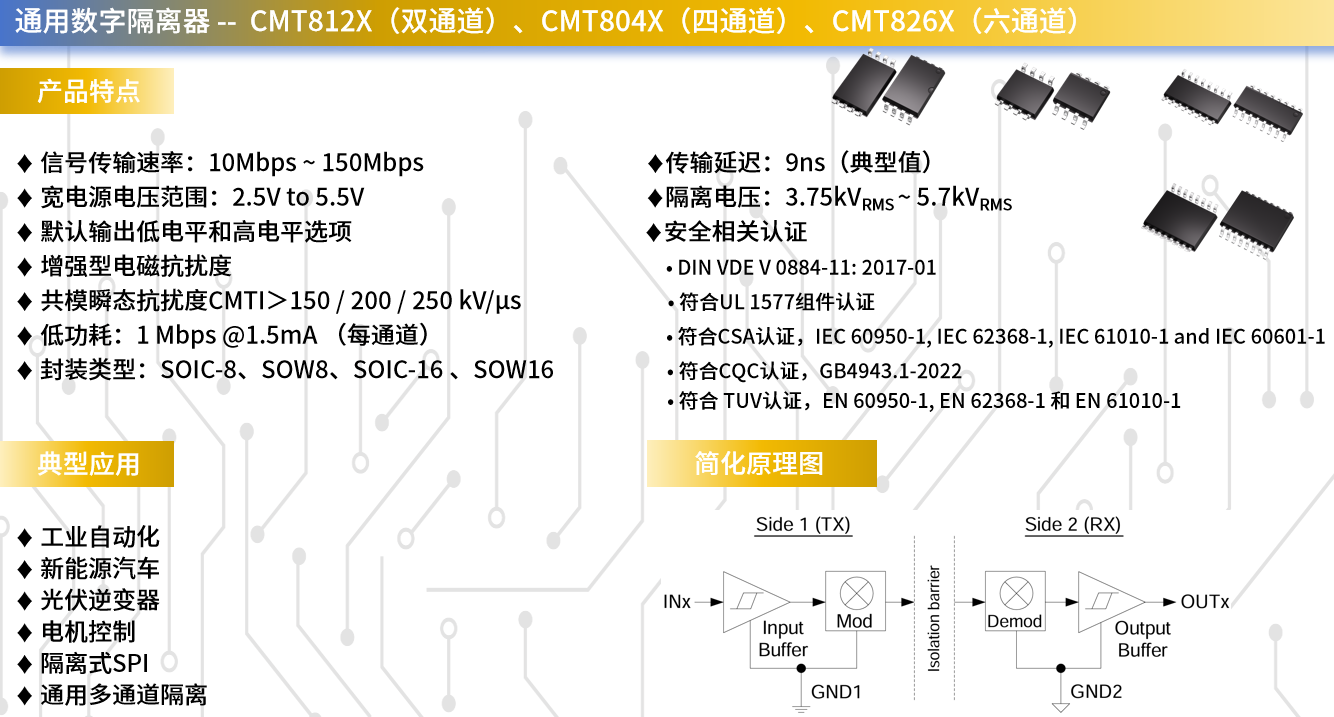

例如，華普微自主研發的CMT812X、CMT804X與CMT826X就是一系列多通道通用數字隔離器，其采用的是穩健可靠的二氧化硅（SiO2）絕緣柵，不僅支持高達5kV rms隔離電壓、8kV浪涌能力以及40年以上的預期使用壽命，還可顯著增強器件電磁兼容性（EMC），有效滿足系統級ESD、EFT、浪涌和輻射方面的合規要求。

CMT8602X是一系列增強型的隔離式雙通道柵極驅動器，其4A的峰值拉電流和6A的峰值灌電流不僅可驅動高達5MHz的功率晶體管，還具有一流的傳播延遲和脈寬失真度。

CMT8602X的輸入側通過一個5700V rms增強型隔離層與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）的最小值為150 kV/μs。兩個二次側驅動器之間采用內部功能隔離，可支持高達1500VDC的工作電壓。

CMT130X是一系列全差分輸入的的隔離型信號調理芯片，專為高壓側分流電阻的電流檢測設計，覆蓋“隔離Σ-Δ調制器”與“隔離放大器” 兩種架構，兼具高線性差分輸入、和強抗干擾能力，都支持故障安全功能，包括輸入共模過壓檢測和AVDD缺失檢測，可有效簡化系統設計和診斷。

數字隔離器，如何確保MCU不受儲能系統中的高電壓、大電流影響？

現階段，儲能設施內部普遍存在著高壓功率回路與低壓控制回路并存的系統結構，而數字隔離器通過守護電氣安全、保障信號傳輸，不僅能避免引發共模干擾、接地環流以及高壓串?dāng)_等問題，還能有效確保通信交互、功率管通斷控制、高壓檢測等核心環節的穩定運行。

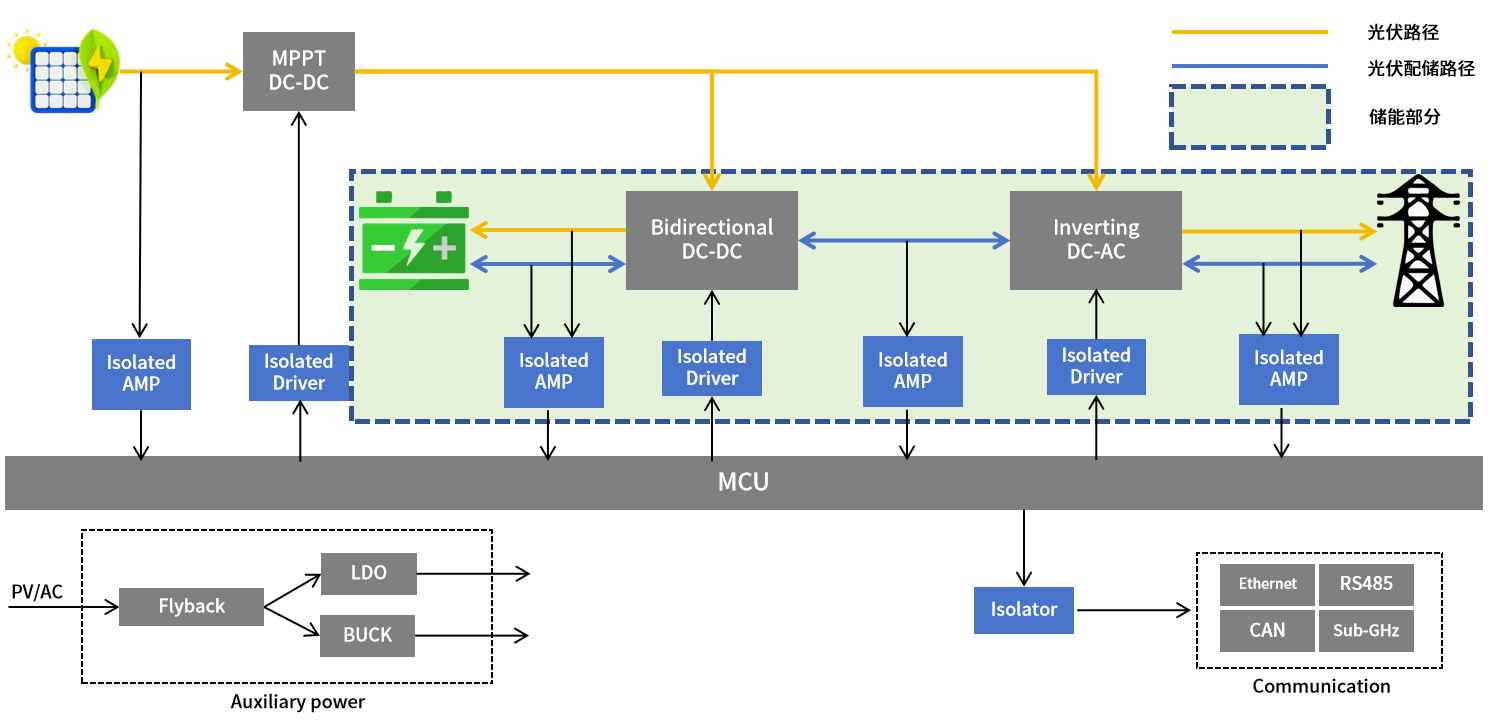

新型儲能系統（光儲一體化并網）的電氣隔離方案示意圖

如上新型儲能系統（光儲一體化并網）的電氣隔離方案示意圖所示，數字隔離器（通用數字隔離、隔離驅動、隔離放大等）已深度融入儲能系統的關鍵鏈路之中。

在通信交互層面，MCU通過通用數字隔離器與外部接口（如CAN、RS-485、以太網）建立連接，可有效消除由于不同接地點電位差引發的環流問題，并抑制高頻噪聲沿信號線耦合傳播，從而保障系統運行數據能夠穩定、準確地傳輸至外部調度或監控中心。

在功率管通斷控制層面，隔離式柵極驅動器將低壓控制信號高效、安全地傳遞至高壓側功率器件，可實現對MPPT、雙向DC/DC以及逆變模塊的精確驅動；與此同時，其高共模瞬態抗擾能力（CMTI）還能確保儲能設施在劇烈電壓變化條件下依然能夠維持穩定工作。

在高壓檢測層面，隔離型信號調理芯片承擔著連接高壓母線與低壓控制系統的橋梁作用，通過對電壓參數的實時采集與隔離傳輸，可幫助儲能系統建立精細化的能量管理與安全監控機制，從而提高設備運行效率與使用壽命。
