繼DP/mini DP/HDMI/DVI/TYPE-C誘騙器方案后，納祥科技又公布了一款HDMI公對母4K60Hz顯卡欺騙器方案。

本方案通過讀取并保存顯示器的EDID信息，模擬真實顯示器的連接狀態——當顯卡未檢測到實際顯示器時（可能導致降頻休眠甚至關機），本方案能使主機誤認為已連接顯示器，從而維持顯卡的正常工作狀態，避免因無顯示輸出而休眠。

方案描述

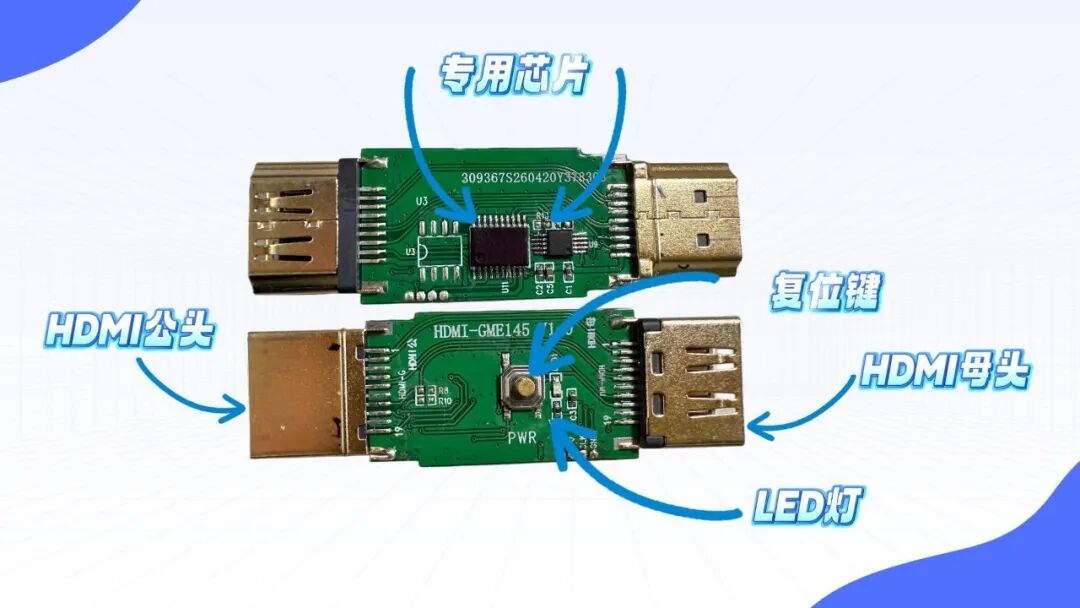

本方案由HDMI公頭、HDMI母頭、復位鍵、LED燈以及專用芯片等關鍵組件構成，具備外圍元件少、成本低、即插即用、分辨率自適應以及支持出廠設置恢復等功能。

它通過高速協議與顯卡HDMI接口握手，實現虛擬欺騙功能；同時與顯示器握手，學習并保存其型號、分辨率及刷新率，實現原顯示器虛擬掛機。

參數特點

HDMI公對母學習型4K60HZ虛擬電腦顯示器的核心功能包括：

?物理接口：HDMI 公頭連接顯卡，HDMI母頭連接顯示器或采集設備，實現信號直通或欺騙模式切換，從而在關屏或撥掉顯示器連接線后，電腦還能識別剛?cè)氲娘@示EDID參數并正常運行。

?EDID 學習與固化：自動抓取外部顯示器的 EDID 參數并存儲，后續強制顯卡按此配置輸出。

?默認 4K60Hz 輸出：默認輸出4K60Hz并支持向下兼容低分辨率。

?顯示器時自動適配兼容模式。

?按復位鍵可恢復出廠設置默認4K60HZ。

?支持windows7/8/10/11、MacOS、LinuX等多種系統。

?廣泛兼容各種顯卡。

?5V電源輸入。

功能模塊

① 專用芯片：負責解析與生成EDID信息，控制HDMI協議信號切換及傳輸邏輯。

②HDMI接口模塊：包含公對母HDMI接口，用于連接主機和模擬顯示器端

③復位鍵：輕觸開關，恢復出廠設置

④LED 指示燈：長按藍燈閃爍約2~3秒后，恢復默認模式

實現步驟

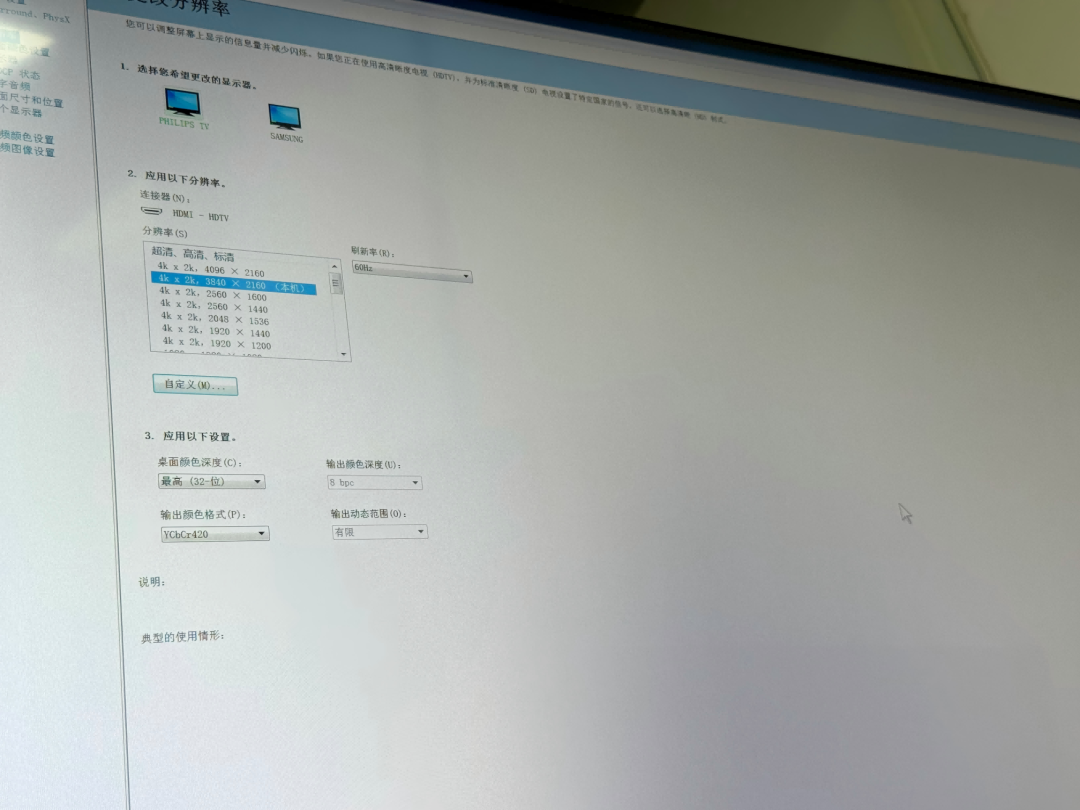

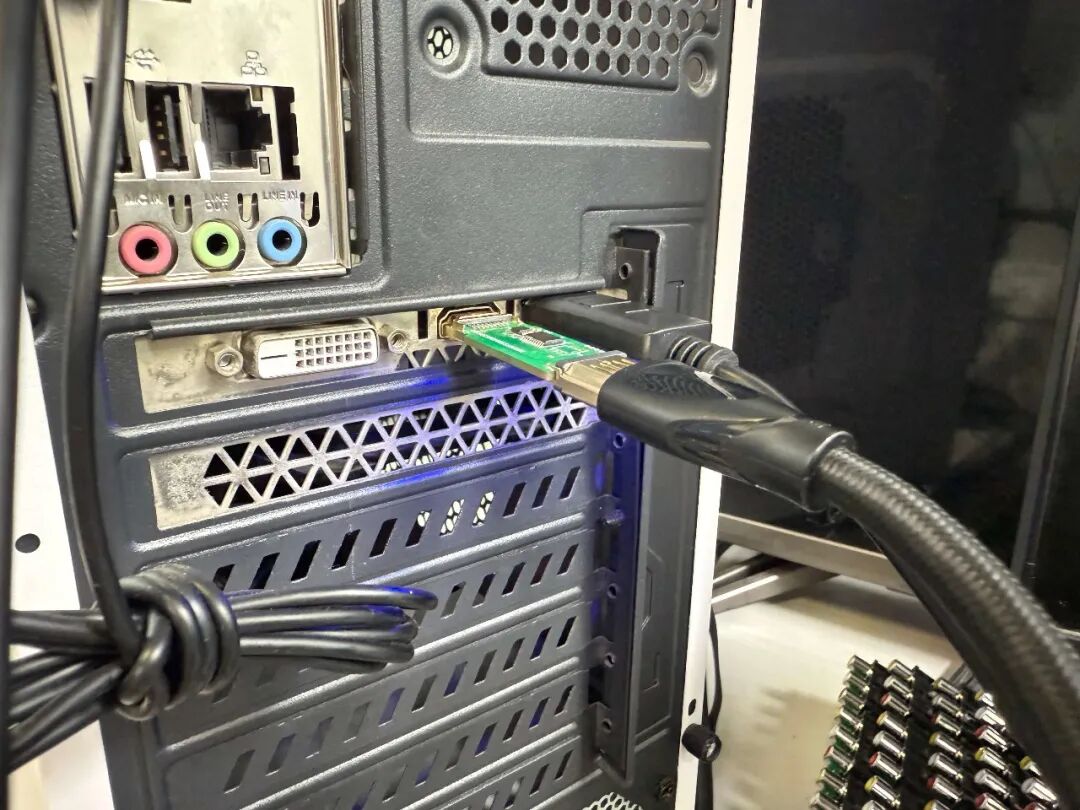

①學習模式：公頭插入主機顯卡，母頭插入外部顯示器，自動學習并保存EDID

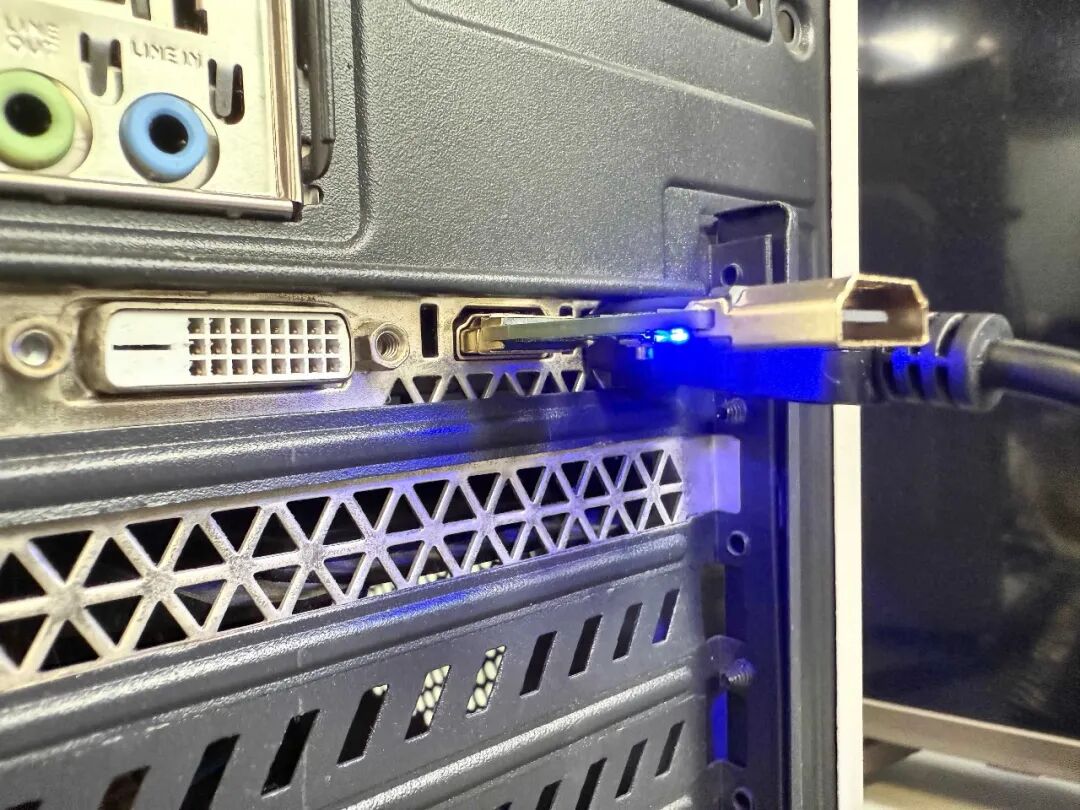

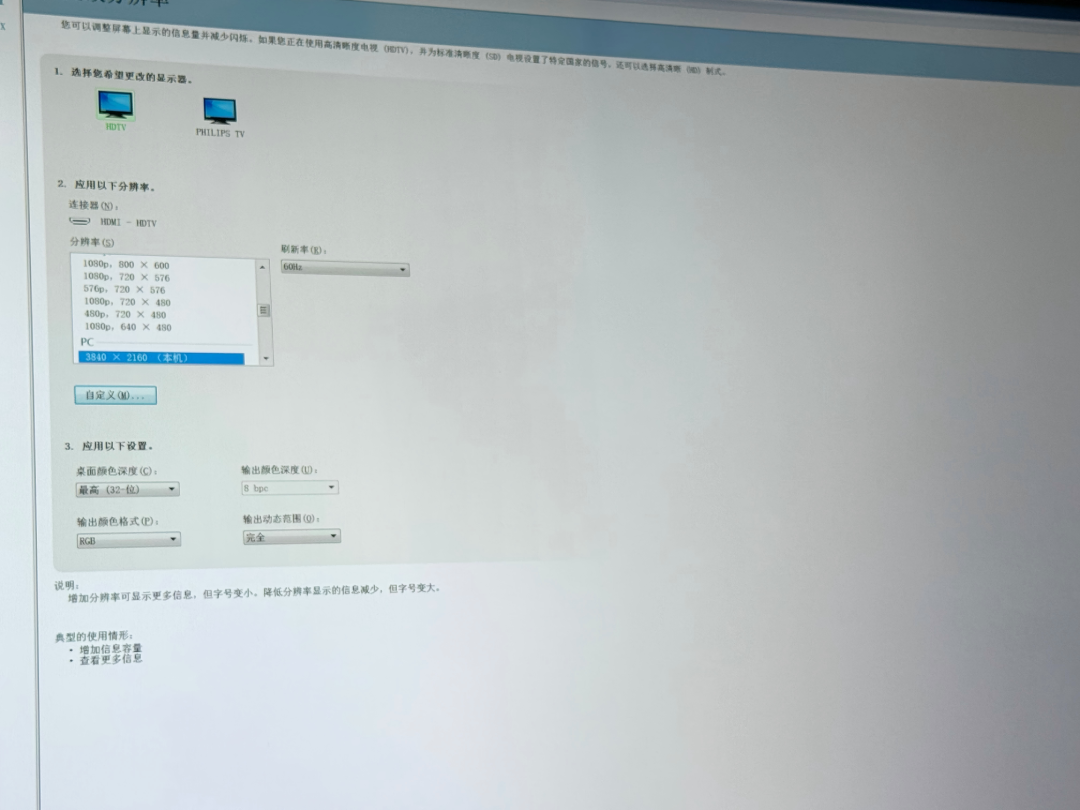

②欺騙模式：母頭斷開外部顯示器后，屏幕自動顯示預存 EDID

③恢復出廠模式：長按復位鍵 3 秒，恢復默認 4K@60Hz

方案總結

本方案兼容性強，可解決主機無顯示器無法運行、遠程主機黑屏分辨率低、顯卡無故停用、多顯示器環境下無屏息屏及直播黑屏/卡屏等問題，適用于臺式電腦顯卡、筆記本電腦中。
