探索 onsemi 互補型 ThermalTrak 晶體管：NJL0281D（NPN）與 NJL0302D（PNP）

在電子工程師的日常設計工作中，選擇合適的晶體管至關重要。今天，我們就來詳細探討 onsemi 推出的互補型 ThermalTrak 晶體管——NJL0281D（NPN）和 NJL0302D（PNP），看看它們有哪些獨特之處。

文件下載：NJL0281D-D.PDF

一、產品概述

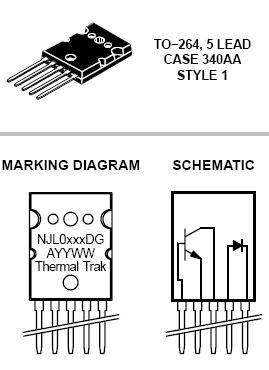

ThermalTrak 系列器件專為消除音頻放大器應用中的熱平衡滯后時間和偏置調整而設計。同時，它們還能作為晶體管芯片保護器件用于其他應用。這兩款晶體管采用 TO - 264、5 - 引腳封裝（CASE 340AA STYLE 1），具有諸多令人矚目的特性。

二、產品特性與優勢

特性

1. 熱匹配偏置二極管：確保晶體管在工作過程中能夠?qū)崿F(xiàn)良好的熱匹配，提高穩定性。
2. 即時熱偏置跟蹤：能夠快速響應溫度變化，實現即時的熱偏置跟蹤。
3. 絕對熱完整性：保證了晶體管在不同溫度環境下的性能穩定。
4. 高安全工作區：為晶體管的正常工作提供了更廣泛的安全范圍。
5. 提供無鉛封裝：符合環保要求。

優勢

1. 消除熱平衡滯后時間和偏置調整：簡化了設計過程，提高了工作效率。
2. 卓越的音質：通過改善動態溫度響應，提升了音頻放大器的音質表現。
3. 顯著提高偏置穩定性：確保了晶體管在長時間工作過程中的穩定性。
4. 簡化組裝：減少了組裝的復雜性，降低了勞動成本。
5. 減少元件數量：降低了設計成本和電路板空間。
6. 高可靠性：為產品的長期穩定運行提供了保障。

三、應用領域

這些晶體管適用于多種音頻相關的應用場景，包括：

1. 高端消費音頻產品：如家庭放大器、家庭接收器等，能夠?yàn)橛脩魩砀咂焚|(zhì)的音頻體驗。
2. 專業音頻放大器：滿足專業音頻領域?qū)σ糍|(zhì)和性能的嚴格要求。
3. 劇院和體育場音響系統：為大型場所提供清晰、穩定的聲音輸出。
4. 公共廣播系統（PAs）：確保廣播聲音的質量和可靠性。

四、訂購信息

需要注意的是，NJL0281D 和 NJL0302D 已停產。若你需要相關信息，可聯系 onsemi 代表，最新信息也可在 www.onsemi.com 上查詢。

五、電氣特性

最大額定值

電氣特性

在 $T_C = 25^{circ}C$（除非另有說明）的條件下，晶體管的電氣特性如下：

關斷特性

• 集電極 - 發射極維持電壓（$I_C = 100 mAdc, IB = 0$）：$V{CEO(sus)} = 260 Vdc$
• 集電極截止電流（$V_{CB} = 260 Vdc, IE = 0$）：$I{CBO} = 10 mu Adc$
• 發射極截止電流（$V_{EB} = 5 Vdc, IC = 0$）：$I{EBO} = 5 mu Adc$

導通特性

• 直流電流增益：在不同的集電極電流和集電極 - 發射極電壓條件下，$h_{FE}$ 在 75 - 150 之間。
• 集電極 - 發射極飽和電壓（$I_C = 5 Adc, IB = 0.5 Adc$）：$V{CE(sat)} ≤ 1.0 Vdc$
• 基極 - 發射極導通電壓（$IC = 5 Adc, V{CE}$）：$V_{BE(on)} ≤ 1.2 Vdc$

動態特性

• 電流增益 - 帶寬乘積（$IC = 1 Adc, V{CE} = 5 Vdc, f_{test} = 1 MHz$）：400 MHz
• 輸出電容：400 pF
• 最大瞬時正向電壓（$I_F = 1.0 A$）：在不同結溫下有不同的值。
• 最大反向恢復時間（$i_F = 1.0 A, di/dt = 50 A/mu s$）：有相應的測試值。

六、機械尺寸

七、總結

onsemi 的 NJL0281D（NPN）和 NJL0302D（PNP）互補型 ThermalTrak 晶體管在音頻放大器等應用中具有顯著的優勢。它們的熱特性和電氣特性能夠滿足多種設計需求，提高產品的性能和可靠性。不過，由于部分型號已停產，在選擇時需要考慮供應情況。作為電子工程師，你在實際設計中是否會考慮使用這類晶體管呢？歡迎在評論區分享你的想法。
