電子制造中電容失效易引發批量產品故障，直接造成企業重大經濟損失。電容失效分析是定位失效根源、優化生產工藝的核心手段。華南檢測作為全國領先的第三方檢測機構，擁有完善的檢測體系，為各行業提供精準高效的失效分析解決方案。我們出具的報告具備法律效力，可幫助企業快速止損、提升產品可靠性。

一、核心檢測技術與服務范圍

采用光學顯微觀察、電特性測試、SEM&EDS 成分分析、金相切片等標準化技術，可檢測短路、開路、漏電、容量衰減等全類型電容失效問題，服務覆蓋電子制造、汽車電子、通信設備等全國各行業客戶。

二、華南檢測服務優勢

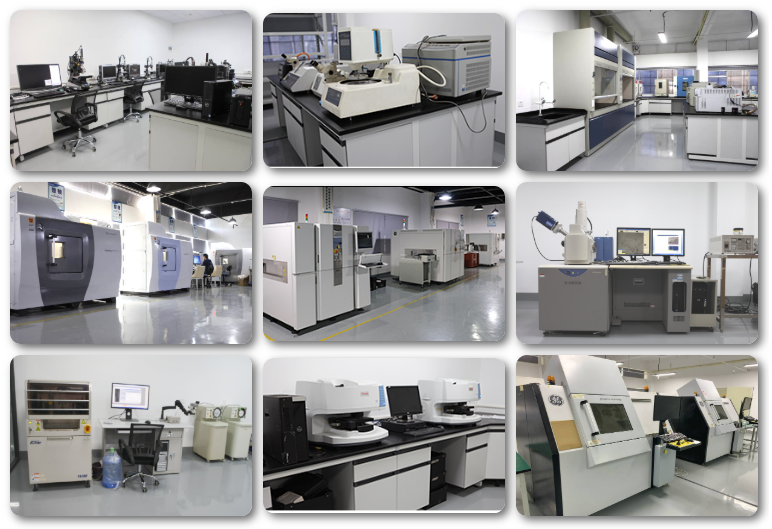

配備基恩士數碼顯微系統 VHX-7000、日立高新場發射掃描電子顯微鏡 SU8220、島津能譜儀、全自動金相制樣系統等國際頂尖設備。由 10 年以上經驗的材料學、電子工程學專業團隊主導檢測，嚴格遵循 ISO 17025 標準流程，擁有 CNAS/CMA 雙資質，報告全球互認。

三、電容失效分析典型檢測案例

案例：消費級內存條貼片電容批量短路失效分析

客戶背景：深圳某電子科技有限公司，國內知名內存條生產企業，月產能 60 萬條，產品主要供應國內主流電腦品牌及電商平臺。

失效現象：2025 年 6 月，該公司一批次 DDR4 8GB 內存條在出廠通電測試中出現批量無反應故障，不良率達5.2%，涉及產品約 1.2 萬條?？蛻舫醪脚挪榘l(fā)現故障均集中在 PCB 板同一區域的三個貼片電容位置，懷疑為電容質量問題，遂委托華南檢測進行專業失效分析，并同時提供 3 件 NG 品、2 件裸板 OK 品及 2 件同批次完好電容樣品用于對比檢測。

詳細檢測過程：

高倍光學外觀檢查

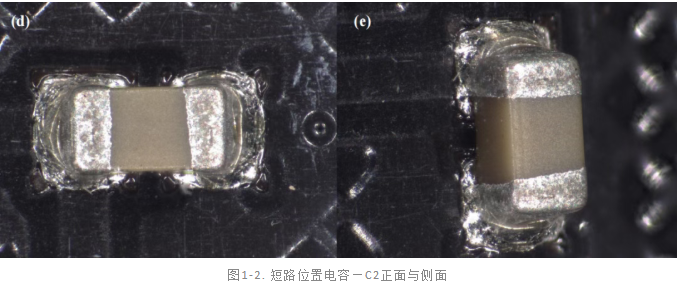

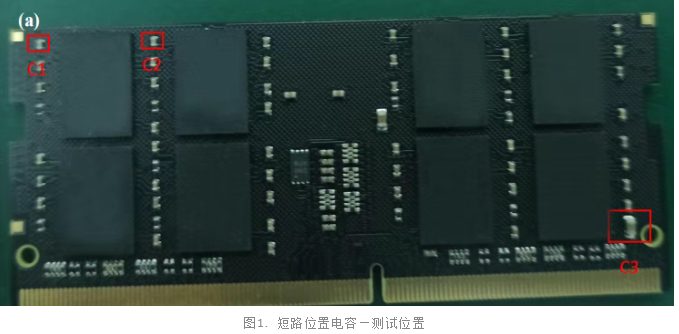

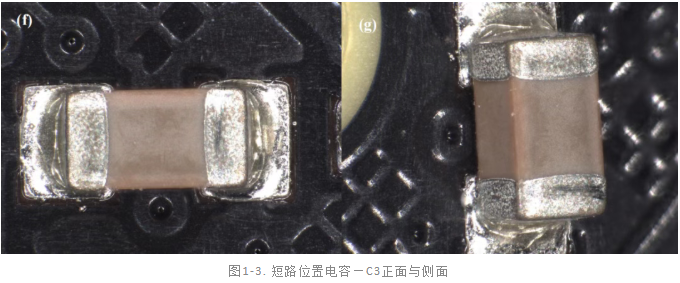

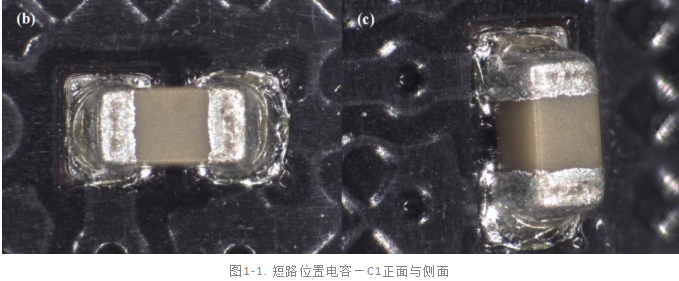

使用基恩士數碼顯微系統 VHX-7000對 3 件 NG 品的短路位置（C1、C2、C3 三個 0402 規格貼片電容）進行 10-1000 倍放大觀察，同時進行三維形貌掃描。結果顯示電容表面平整，無鼓包、開裂、變色或燒蝕痕跡，引腳焊接處外觀正常，周邊焊盤也未見明顯異物殘留或焊錫爬錫異常。

電特性測試驗證

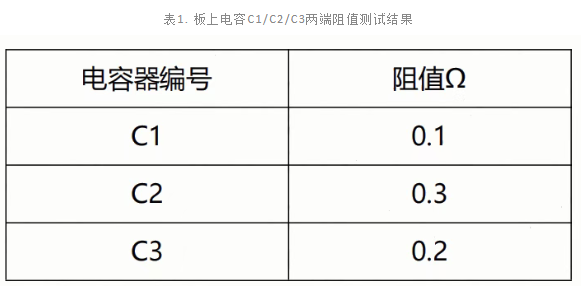

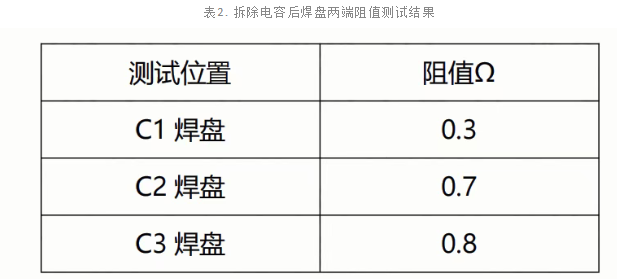

使用福祿克 15B + 萬用表測量板上 C1、C2、C3 兩端直流阻值，結果均顯示為 0Ω，確認存在硬短路。為區分是電容本體失效還是 PCB 板線路短路，將三個電容逐一使用熱風槍拆下，再次測量對應焊盤兩端阻值，結果仍為 0Ω，排除 PCB 板線路本身短路的可能。隨后使用安捷倫 E4980AL LCR 測試儀在 1kHz、1V 測試條件下，檢測拆下的三個電容的容值和 Q 值，結果顯示容值偏差均在 ±5% 以內，Q 值均大于 300，各項參數完全符合規格書要求，徹底排除電容本體質量問題。

SEM&EDS 微觀成分分析

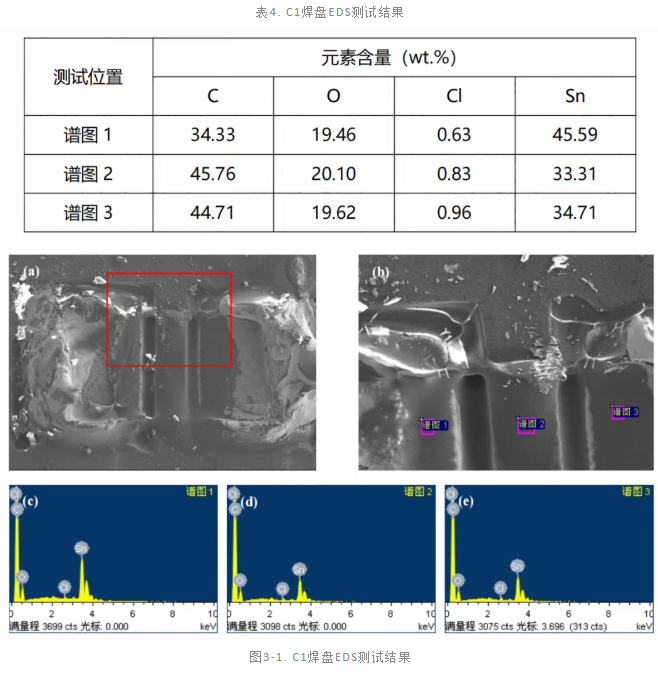

將 NG 板的 C1 焊盤放入日立高新場發射掃描電子顯微鏡 SU8220進行微觀形貌觀察，憑借其0.8nm的超高分辨率，清晰發現焊盤中間區域存在多個直徑約5-10μm的微小錫珠，錫珠恰好橋接了電容的兩個相鄰引腳。使用配套的島津 EDS 能譜儀對該區域進行元素成分分析，結果顯示 Sn 元素含量高達89.3%，Cu 元素含量為 8.7%，Ag 元素含量為 2.0%，與焊錫的標準成分完全一致，確認短路是由錫珠橋接引起。

金相切片驗證分析

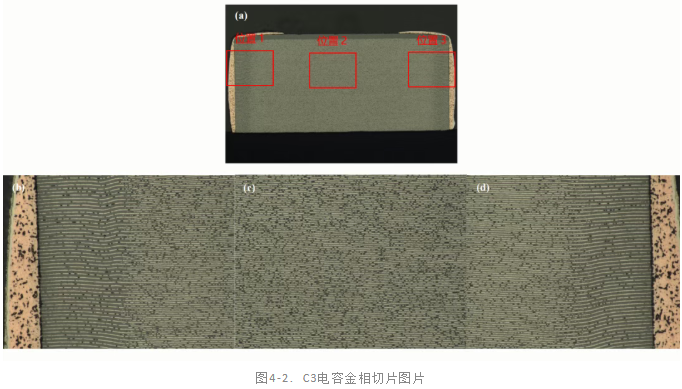

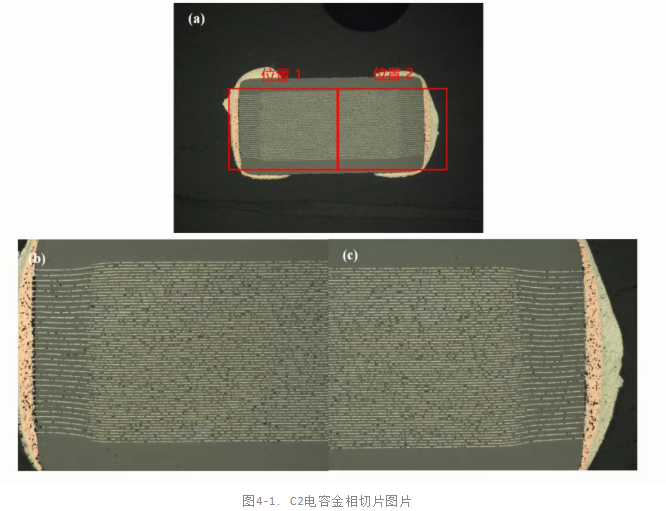

為進一步驗證失效原因，選取另外兩件 NG 品的 C2、C3 電容進行環氧樹脂鑲嵌制樣，使用自動磨拋機進行逐級磨拋至電容截面中心，然后在光學顯微鏡下觀察截面形貌。結果顯示電容內部陶瓷介質層完整，無裂紋、孔洞或分層現象，焊接界面結合良好，無虛焊或過焊缺陷，再次確認電容本身及焊接界面均無異常。

失效機理分析：綜合所有檢測結果，判定本次失效為 SMT 制程焊接缺陷導致。

具體原因?yàn)椋?/strong>SMT 印錫工藝中鋼網開孔厚度過大（原工藝為 0.15mm），導致印錫量過多；同時 SMT 網版清洗頻次不足（原每 2 小時清洗一次），網版開孔處殘留焊錫膏，造成局部印錫量進一步超標?；亓骱高^程中，過量的焊錫在表面張力作用下形成微小錫珠，錫珠在冷卻過程中落在電容相鄰引腳之間，形成導電橋接，最終導致電路短路。
