無刷電機（BLDC）驅動板的原理圖設計、版圖布線與安規設計直接決定系統電氣性能、電磁兼容性（EMC）、熱可靠性與安全合規性。本文基于 IEC 61800-5-1 國際安規標準及工業級工程實踐，系統闡述驅動板核心電路原理圖設計（含功率逆變、柵極驅動、采樣保護、電源管理）、PCB 版圖布線規則（含布局分區、信號完整性、熱布局優化）及安規設計要求（含電氣間隙、爬電距離、絕緣防護、EMC 合規）。結合低壓小功率（≤500W）至高壓大功率（≥10kW）全場景應用，明確原理圖關鍵參數計算、版圖布線量化準則與安規合規指標，為工業伺服、電動工具、新能源汽車輔助系統等領域的驅動板開發提供標準化技術參考，助力產品快速通過 CE/FCC 安規認證。

1 引言

無刷電機驅動板作為電機控制核心執行單元，其設計需同時滿足 “電氣性能達標、布線合理可靠、安規標準合規” 三大核心訴求。當前驅動板設計面臨的共性痛點包括：原理圖拓?fù)溥x型不當導致的效率低下、保護響應滯后；版圖布線不規范引發的 EMC 干擾超標、熱失效；安規設計缺失導致的觸電風險、合規認證失敗等。

隨著工業設備安全標準的強化與電磁兼容要求的提高，驅動板設計已進入 “電氣性能與安規合規并重” 的階段。本文整合 IEC 61800-5-1 安規標準、上海靈動微電子 PCB 布線指南及艾畢勝電子 EMC 設計經驗，從原理圖設計、版圖布線、安規設計三個維度，建立全流程設計規范，解決拓?fù)溥x型盲目、布線干擾嚴重、安規不合規等核心問題，為驅動板從原型設計到量產落地提供技術支撐。

2 原理圖設計規范

2.1 核心電路拓?fù)湓O(shè)計

驅動板原理圖需遵循 “拓?fù)溥m配功率等級、保護機制完備、信號鏈路簡潔” 原則，核心電路包括功率逆變、柵極驅動、采樣保護、電源管理四大模塊。

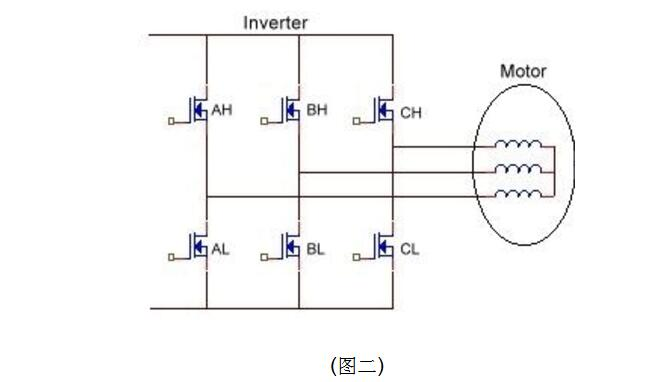

2.1.1 功率逆變電路設計

拓?fù)溥x型：低壓小功率場景選用三相半橋拓?fù)洌?IPM 模塊），中高壓大功率場景選用三相全橋拓?fù)洌ǚ至?MOSFET/IGBT/SiC），高壓大功率場景可采用 T 型三電平拓?fù)浣档推骷妷簯?yīng)力；

關鍵參數計算：

功率器件電壓降額：(V_{DS(VCE)}≥2×V_{bus})（硅基器件）、(V_{DS}≥1.5×V_{bus})（SiC/GaN 器件）；

電流降額：(I_{D(IC)}≥1.5×I_{rated})，峰值電流耐受(I_{peak}≥2×I_{rated})；

母線電容選型：(C_{bus}=I_{rated}×t_{rise}/ΔV)（(t_{rise})為電流上升時間，(ΔV)為允許母線紋波），通常選用電解電容（10~100μF）+ 陶瓷電容（0.1~1μF）組合，就近并聯在功率器件電源端；

續流與鉗位設計：每相功率器件并聯快恢復續流二極管（(t_{rr}≤50ns)），母線兩端配置 TVS 管（鉗位電壓≤1.2×(V_{bus})）與 RC 吸收電路（R=10~100Ω，C=2.2~10nF），抑制開關電壓尖峰。

2.1.2 柵極驅動電路設計

驅動 IC 選型：低壓場景用 IR2104/IRS2108（半橋驅動），高壓場景用 HCPL3120/6N137+IR2110（隔離驅動），SiC/GaN 器件選用高速隔離驅動（ISO7740，CMTI≥100kV/μs）；

柵極電阻配置：按(R_G=V_G/I_G)選型（(V_G)為驅動電壓，(I_G)為柵極驅動電流），傳統 MOSFET/IGBT 取 10~100Ω，SiC/GaN 取 5~20Ω，平衡開關速度與 EMI；

自舉電路設計：自舉電容(C_{bst}=Q_g/ΔV)（(Q_g)為功率器件柵極電荷），選用 1μF/50V X7R 陶瓷電容，自舉二極管選用快恢復型（1N4148），高壓場景串聯 10~20Ω 限流電阻；

負壓鉗位保護：N-N 架構驅動在 SHx 引腳配置 “10Ω 電阻 + 肖特基二極管”，鉗位負尖波電壓，避免驅動 IC 損壞。

2.1.3 采樣與保護電路設計

電流采樣：1-shunt（母線采樣）適合方波六步控制，3-shunt（每相采樣）適合 FOC 控制，采樣電阻選用高精度合金電阻（精度 ±1%，溫度系數≤50ppm/℃），功率(P≥2×I_{peak}^2×R_{shunt})；

電壓采樣：母線電壓通過電阻分壓采樣，分壓比按(V_{ADC(max)}=V_{bus(max)}×R2/(R1+R2))設計，分壓電阻選用 1% 精度金屬膜電阻，并聯 100nF 濾波電容；

保護功能：集成過流（響應時間≤1μs）、欠壓 / 過壓（閾值 80%/120% 額定電壓）、過熱（125℃降額，150℃停機）、反接保護（背靠背 MOSFET 方案），滿足 IEC 61800-5-1 安全要求。

2.1.4 電源管理電路設計

低壓輸入（10~36VDC）：采用非隔離 DC/DC（LM2596）輸出 12~15V 給驅動 IC 供電，LDO（AMS1117-5.0）穩壓 5V 給 MCU / 采樣電路供電；

高壓輸入（90~260VAC）：采用隔離反激式電源（UC3842）輸出隔離 15V/5V，隔離電壓≥2kV，紋波≤50mV；

去耦設計：MCU、驅動 IC 等敏感器件電源引腳旁放置 0.1μF MLCC 去耦電容，DC-DC 輸出端并聯 1μF+0.1μF 電容組合，縮短去耦路徑。

2.2 原理圖設計關鍵校驗項

功率器件電壓 / 電流降額是否滿足≥1.5 倍冗余；

柵極驅動電流是否匹配功率器件柵極電荷需求（(I_g≥Q_g×f_{sw})）；

保護電路響應時間是否≤5μs（高壓場景≤1μs）；

母線電容容量是否滿足紋波抑制要求（紋波≤5%(V_{bus})）；

采樣電路帶寬是否匹配控制環路帶寬（≥10 倍開關頻率）。

3 PCB 版圖布線規范

3.1 布局設計原則與分區規劃

3.1.1 核心布局原則

功能分區明確：按 “輸入→EMC 濾波→整流→功率逆變→輸出” 信號流向布局，劃分為 “功率區”（MOSFET/IGBT、母線電容、電機接口）與 “控制區”（MCU、采樣電路、通信接口），兩區間距≥10mm 或用地溝隔離；

最短路徑布局：功率回路（母線電容→功率器件→電機接口）布局緊湊，回路面積≤2cm2，減少寄生電感與開關噪聲；

關鍵器件布局：濾波電容、去耦電容靠近對應 IC 引腳（距離≤3mm），柵極驅動 IC 貼近功率器件（驅動走線≤5mm），采樣電阻緊貼功率橋下橋臂，溫度傳感器靠近功率器件；

發熱器件隔離：NTC 熱敏電阻、整流橋、功率器件等發熱元件靠近板邊放置，與電解電容、MCU 等敏感器件間距≥5mm，插件器件點硅膠固定防止振動損壞。

3.1.2 典型布局分區示例（220VAC/200W）

輸入端子→強電保護器件（保險絲、MOV、NTC）→EMC 濾波（共模電感、X/Y 電容）→整流橋→母線電容；

母線電容→功率逆變橋（IGBT/MOSFET）→電機接口；

輔助電源（DC-DC/LDO）→柵極驅動 IC→MCU 控制區；

采樣電路（電流 / 電壓采樣）→保護電路→通信接口（光耦隔離）。

3.2 布線規則與信號完整性設計

3.2.1 功率線布線

銅厚與線寬：功率線銅厚≥2oz（70μm），線寬按(I=0.8×W×T)計算（I 為電流，W 為線寬，T 為銅厚），30A 電流需線寬≥4mm（1oz 銅厚）；

走線要求：功率線短而粗，避免直角走線（采用 45° 角或圓?。?，三相輸出線等長（長度差≤3mm），減少電流不平衡；

過孔設計：功率線過孔數量≥2 個（按電流分配），孔徑≥0.6mm，過孔間距≤2mm，避免單點過孔發熱燒毀。

3.2.2 敏感信號布線

采樣信號：電流采樣采用凱爾文連接與差分走線（線寬 0.2~0.3mm，間距 = 線寬），長度≤10mm，遠離功率線與 PWM 信號，必要時用地線屏蔽；

PWM 信號：等長走線（長度差≤3mm），線寬 0.2~0.3mm，遠離采樣信號，避免平行走線；

時鐘信號：MCU 晶振電路走線最短，晶振、電容緊貼 MCU 引腳，晶振外殼接地，時鐘線遠離功率區與干擾源。

3.2.3 接地設計

分區接地：設置獨立 “功率地（PGND）” 與 “信號地（SGND）”，功率地采用大面積鋪銅，信號地保持平面完整無開槽；

單點共地：功率地與信號地在電源濾波電容處單點匯接，避免大電流在信號地形成壓降導致控制電路誤動作；

地平面優化：控制區地平面過孔間距≤5mm，增強接地完整性，功率地與信號地之間禁止跨區走線。

3.3 熱布局優化設計

PCB 散熱：功率器件區域鋪銅面積≥2cm2，銅厚≥2oz，每平方厘米布置 4 個散熱過孔（孔徑 0.6mm），連接背面散熱平面；

熱仿真優化：采用 Cadence Celsius 等工具進行熱仿真，優化器件布局與散熱路徑，確保功率器件結溫(T_j≤150℃)（硅基）/175℃（SiC）；

散熱器兼容：功率器件裸露焊盤與 PCB 散熱銅箔緊密貼合，預留散熱器安裝孔位，散熱器與器件之間涂抹導熱硅脂（導熱系數≥1.5W/(m?K)）。

4 安規設計規范（符合 IEC 61800-5-1）

4.1 電氣間隙與爬電距離

4.1.1 基本要求

電氣間隙（導體間最短空氣距離）與爬電距離（絕緣表面最短距離）需滿足 IEC 61800-5-1 標準，根據工作電壓與污染等級確定：

4.1.2 特殊場景要求

高壓區域（母線電壓≥200V）需設置物理隔離帶（寬度≥2mm）或開槽隔離，避免爬電現象；

Y 電容接地端與大地爬電距離≥1mm，X 電容放電電阻與電容間距≥0.5mm；

電源輸入端子 L/N/E 之間電氣間隙≥3mm，爬電距離≥4mm（220VAC 場景）。

4.2 絕緣防護設計

絕緣等級：根據應用場景選擇絕緣等級（Class B/Class F），高壓驅動板需采用雙重絕緣或加強絕緣，隔離電壓≥2kV；

PCB 絕緣：高壓區域 PCB 表面做三防涂覆（Conformal Coating），防護等級≥IP65，避免潮濕環境下絕緣失效；

器件絕緣：隔離驅動 IC、光耦等器件絕緣電壓≥2kV，符合 UL 1577 標準，高壓電阻選用耐壓≥2kV 的金屬膜電阻。

4.3 EMC 合規設計（符合 EN 55014-1/EN 61000）

4.3.1 干擾源抑制

功率器件兩端并聯 RC 吸收電路（R=10~100Ω，C=2.2~10nF），抑制電壓振鈴達 60% 以上；

采用變頻 PWM 技術，分散干擾頻譜，降低 EMI 峰值；

母線電容選用低 ESR 電容，就近并聯在功率器件兩端，抑制 dv/dt 噪聲。

4.3.2 傳播路徑阻斷

輸入側配置二級 EMC 濾波網絡（共模電感 + X 電容 + Y 電容 + 差模電感），共模電感靠近輸入端子放置，濾波后線路長度≤5mm；

通信接口（UART/CAN）采用光耦隔離，串聯共模電感與 TVS 管，抑制線纜傳導干擾；

功率區與控制區之間設置銅皮屏蔽墻（高度≥2mm），并接地，阻斷電磁耦合。

4.3.3 敏感電路防護

采樣信號經 RC 低通濾波（R=1~10kΩ，C=10~100nF）后送入 ADC，截止頻率匹配采樣頻率；

電源輸入端串聯 ESD 二極管（IEC 61000-4-2 Level 4，±8kV 接觸放電）與壓敏電阻，抑制靜電與浪涌干擾；

霍爾 / 編碼器信號采用屏蔽線傳輸，濾波電容靠近傳感器放置。

4.4 安全標識與機械防護

PCB 絲印標注高壓危險區域（“HIGH VOLTAGE”）、接地符號、極性標識，便于裝配與維護；

電源輸入端子采用帶鎖扣連接器，防止誤插拔，大功率驅動板設置散熱風扇防護網；

金屬外殼接地電阻≤1Ω，外殼與內部高壓電路間距≥10mm，避免人體接觸風險。

5 設計驗證與合規測試

5.1 原理圖驗證

電氣規則檢查（ERC）：驗證電源短路、引腳懸空、器件兼容性等問題；

仿真驗證：通過 PSpice 仿真功率回路開關波形、保護電路響應時間、電源紋波等參數；

參數校驗：復核功率器件、驅動 IC、保護器件的參數匹配性，確保滿足設計要求。

5.2 版圖驗證

設計規則檢查（DRC）：驗證線寬、間距、過孔、銅厚等是否符合規范；

信號完整性分析（SI）：仿真關鍵信號（PWM、采樣信號）的反射、串?dāng)_，確保信號質量；

熱仿真驗證：采用 ANSYS Icepak 或 Cadence Celsius 進行熱仿真，優化散熱設計，確保高溫點溫度≤125℃。

5.3 安規與 EMC 測試

安規測試：電氣間隙 / 爬電距離測量、絕緣電阻測試（≥100MΩ）、耐壓測試（2kV/1min 無擊穿）；

EMC 測試：輻射騷擾（30MHz~1GHz）≤40dBμV/m，傳導騷擾（150kHz~30MHz）≤74dBμV；

環境測試：高低溫循環（-40℃~125℃，1000 次）、鹽霧測試（48 小時）、振動測試（10~2000Hz，10g 加速度）。

無刷電機驅動板的原理圖設計、版圖布線與安規設計是相互關聯、缺一不可的系統工程。通過優化功率逆變、柵極驅動等核心電路拓?fù)洌裱?“功能分區、最短路徑、分區接地” 的版圖布線原則，嚴格執行 IEC 61800-5-1 標準的安規要求，可有效解決驅動板效率低下、EMC 超標、熱失效、安規不合規等共性問題。

在實際工程應用中，需根據電機功率、輸入電壓、應用場景等具體需求，針對性調整原理圖參數、優化版圖布局，并通過仿真與實測驗證持續迭代，確保驅動板既滿足電氣性能要求，又能通過 CE/FCC 等安規認證。未來，隨著寬禁帶器件的普及與集成化 SoC 方案的成熟，驅動板設計將向 “小型化、高功率密度、高安全等級” 方向發展，對原理圖拓?fù)鋬?yōu)化、版圖布線精度與安規設計的要求將進一步提高。
