隨著汽車“新四化”（電動化、網聯化、智能化、共享化）的加速演進，汽車電子電氣（E/E）架構正經歷從分布式向“域集中式”及“中央計算+區域（Zonal）控制”的顛覆性變革。智能座艙多屏聯動、高階自動駕駛（ADAS）海量傳感器（如800萬像素攝像頭、激光雷達）的引入，使得車載網絡的帶寬需求呈指數級躍升。車載多媒體與傳感器互連標準正快速從幾Gbps跨越至 10Gbps、16Gbps 乃至 32Gbps 以上。

在這一進程中，車載高速線纜（如FAKRA同軸線纜、H-MTD差分線纜）作為連接各類ECU與端側傳感器的核心互連介質，其信號完整性（SI）與極端環境下的可靠性直接決定了整車自動駕駛系統的安全性。傳統的靜態S參數（S-Parameter）測試已無法完全覆蓋動態工況下的瞬態失效問題。

本文將深度剖析當前車載高速協議（GMSL、A-PHY、HSMT等）的物理層演進，系統闡述車載線纜進行動態誤碼率（BER）測試的挑戰和必要性，并結合FAKRA線纜測試案例，解析中星聯華（Sinolink）SL3000A多通道誤碼儀在車載線纜極限驗證中的測試流程。

智能汽車E/E架構演進

與高速多媒體鏈路的技術爆發

車載數據洪流的驅動力

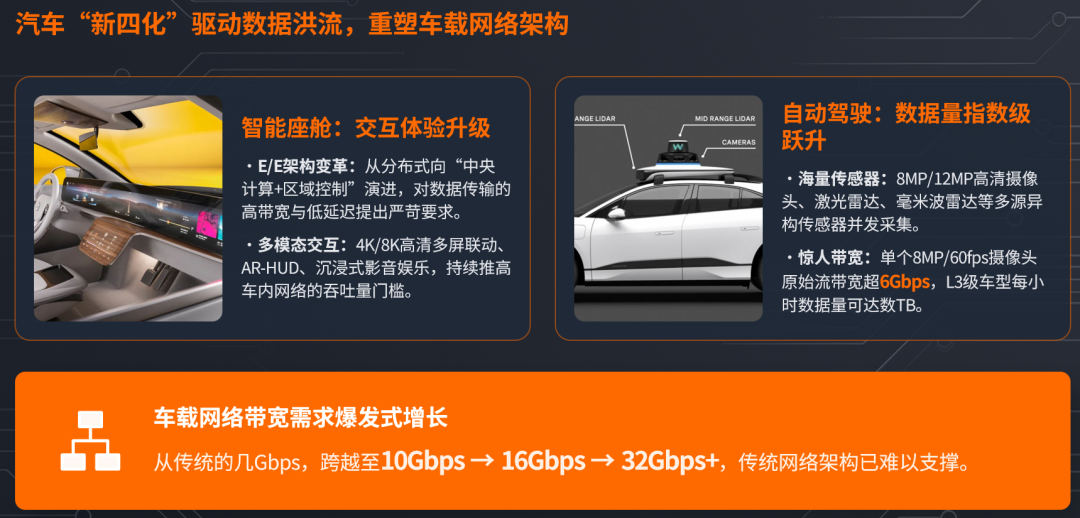

現代智能汽車正在成為一個“帶輪子的超級計算機”。據業界統計，一臺L3級別的自動駕駛汽車，每小時產生的數據量可高達數太字節（TB）。

智能座艙域（Cockpit Domain）：車載顯示屏正向著大尺寸、高分辨率（4K乃至8K）、多聯屏方向發展。HUD（平視顯示器）、電子后視鏡的普及，要求視頻鏈路必須具備超高帶寬與極低延遲。

自動駕駛域（ADAS Domain）：為了實現更高維度的環境感知，車載攝像頭的分辨率正從2MP向8MP、12MP升級，幀率從30fps提升至60fps甚至120fps。一個未壓縮的8MP/60fps攝像頭，其裸數據流帶寬即可超過 6Gbps。

主流車載高速協議的演進與對比

為了應對海量數據的實時傳輸，車載物理層傳輸標準迎來了“百家爭鳴”的時代。通信協議從早期的低速CAN/LIN總線，發展到百兆/千兆車載以太網，再到如今針對非對稱大數據流（如攝像頭視頻流下行，控制信號上行）高度定制的車載SerDes（串行器/解串器）技術。

當前業界主要存在私有協議與公有標準并行的格局，其物理層調制格式涵蓋了非歸零編碼（NRZ）與四電平脈沖幅度調制（PAM4）。

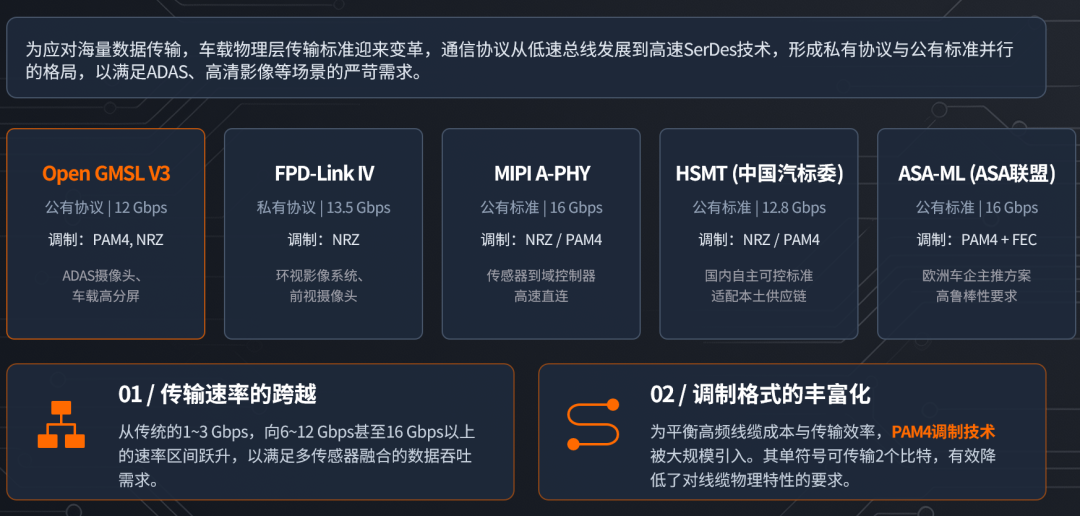

當前主流車載高速多媒體與SerDes通信標準分析，從上面表格可以看出，車載高速鏈路的物理層正在經歷兩個重大轉變：

速率跨越：從傳統的 1~3 Gbps 向 6~12 Gbps 甚至更高躍升。

調制格式的豐富：由于車載線纜（考慮到重量和成本）的帶寬瓶頸，為了在有限帶寬下傳輸更高數據，PAM4調制開始被大規模引入（如MIPI A-PHY、HSMT、GMSL、R-LinC）。PAM4在一個符號（Symbol）內傳輸2個比特，極大降低了對線纜高頻特性的要求。

車載高速線纜的物理層特性與信號衰減

在車載環境中，互連線纜主要分為兩大類：同軸線纜（Coaxial Cable，配套FAKRA/Mini-FAKRA連接器）和屏蔽/非屏蔽雙絞線（STP/UTP，配套H-MTD等差分連接器）。無論采用何種線纜，在 >6Gbps+ 的高頻傳輸下，信號都會遭遇嚴重的物理衰減。

插入損耗（Insertion Loss, IL）的主導因素

當高速脈沖沿車載線纜傳輸時，其能量會隨著距離的增加而衰減。衰減程度是頻率的函數，主要由兩部分構成：

導體損耗（趨膚效應）：在高頻下，電流傾向于在導體表面極薄的趨膚層流動，導致等效電阻急劇增大。其損耗與頻率的平方根成正比。

介質損耗（極化損耗）：線纜絕緣層（如聚丙烯、PTFE等材料）在高頻電磁場交變下，分子偶極子反復翻轉產生熱能耗散。其損耗與頻率成正比。

對于一條長達 15 米的車載同軸線纜（例如參照RG174LL級別的發泡絕緣同軸線），在 3GHz下，其端到端插入損耗可能超過 15 dB 甚至 20 dB。這意味著到達接收端的信號電壓擺幅可能只剩下發送端的十分之一。

嚴酷環境下的動態變量（微動磨損與溫度漂移）

汽車運行環境異常惡劣，這是車載線纜區別于數據中心線纜的本質特征：

極端溫度循環：車載線纜需承受 -40℃ 至 +105℃（部分高達 +125℃）的熱沖擊。高溫會導致線纜介電常數上升，導線電阻率增加，使得插入損耗在高溫下進一步惡化（通常比室溫惡化10%~20%）。

三向隨機振動：發動機運轉和路面顛簸會導致連接器端子之間發生微米級的相對滑動（微動磨損，Micro-fretting）。這會破壞端子表面的鍍層，瞬間增加接觸電阻，甚至導致毫秒級的瞬態開路（微斷斷路）。

為什么靜態S參數不夠？

動態誤碼率（BER）測試的必要性

長期以來，線纜生產商主要依賴矢量網絡分析儀（VNA）提取靜態的 S 參數（如 S21 插損、S11 回?fù)p、S41 模式轉換等）來評估線纜質量。然而，在 6Gbps+ 的高階自動駕駛時代，這種靜態測試已暴露出致命的盲區。

靜態測試無法捕獲“瞬態失效”

VNA測量的是頻率響應的長期平均值。如果在車輛顛簸測試中，F(xiàn)AKRA連接器內部由于微動產生了一個持續僅 1 微秒的阻抗突變，VNA 掃頻時根本無法捕捉到這一瞬間變化。但這 1 微秒對于 12 Gbps 的系統而言，意味著丟失了 12,000 個數據比特，足以導致一幀高清圖像損壞，甚至引發ADAS系統短暫的感知盲區，產生極其嚴重的安全隱患。

無源線纜測試和芯片接收機測試的本質區別

芯片測試：重點測接收機（RX） 在壓力下的能力，需要PPG必須能夠注入各種高級抖動，以及連接實際的通道。

無源線纜測試：重點測線纜本身 在復雜真實使用環境下的性能，例如溫度，震動，濕度，高度等。

線纜本身沒有“智能”，它只會把信號傳過去，信號會衰減、變形、受干擾。用誤碼儀測試的核心目的是：

通過長時間、連續的比特級傳輸，檢驗線纜在振動、溫度變化、實際工作環境下的穩定性，找出那些“靜態看起來沒問題，動態使用會出問題”的不良線纜。

有時候工程師會有疑問，問為什么ED端需要CDR和均衡？客戶擔心ED把信號“優化”后就測不出誤碼了。

正確的理解是：

ED端的CDR和均衡，模擬的是真實接收端（如汽車?yán)锏腅CU、交換機、芯片）的一個接收能力。

因為在實際汽車?yán)?，線纜另一端的接收芯片本來就有CDR和均衡。我們把ED設計成接近真實接收機的樣子，才能準確反映線纜在真實環境中的表現。如果我們把ED的均衡完全關掉，反而會因為ED自身接收困難而引入額外誤碼，干擾對線纜真實質量的判斷。現代車載SerDes芯片的接收機（RX）內置了強大的均衡器（如CTLE、DFE），能夠補償特定的S21曲線。靜態S參數無法直觀反映線纜產生的“群延遲色散”與“抖動放大”對SERDES接收端內部造成的真實壓力。

動態誤碼率（Dynamic BER）測試的核心價值

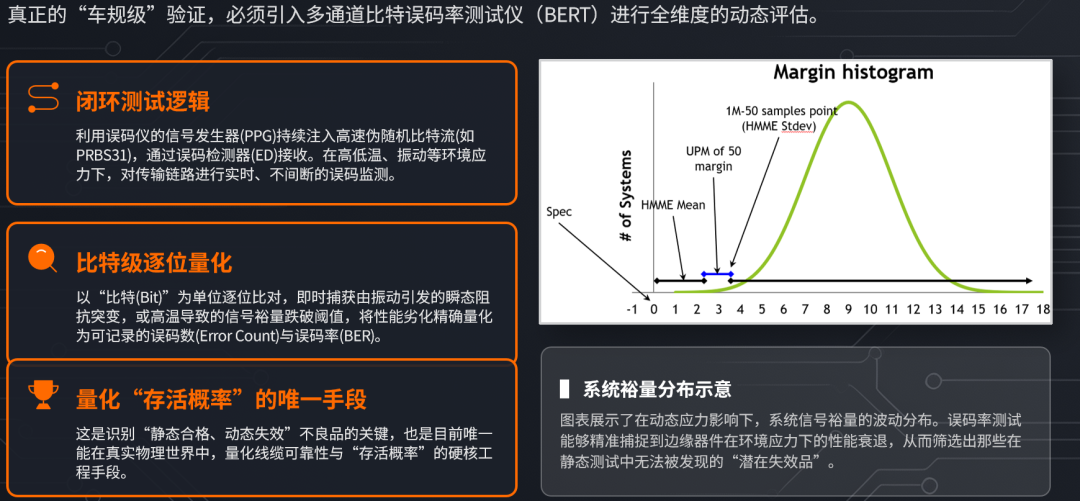

真正的“車規級”驗證，必須引入多通道比特誤碼率測試儀（BERT）進行動態評估。

其邏輯是：使用誤碼儀的信號發生器（PPG）持續不斷地向線纜注入高速偽隨機比特流（如PRBS15、PRBS31），并將線纜的另一端接入誤碼檢測器（ED）。在施加高低溫循環、三向隨機振動或線纜扭轉彎折等環境應力（Environmental Stress）的同時，實時、不間斷地監測誤碼。

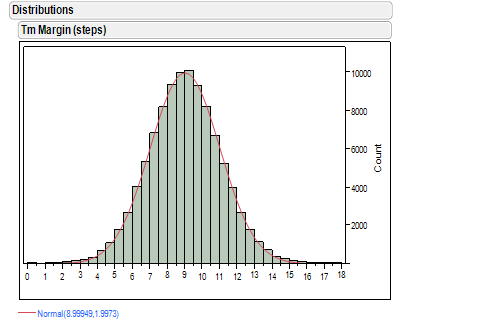

誤碼儀以“比特（Bit）”為單位進行逐位比對，任何由于振動引起的瞬態阻抗突變、或由于高溫導致的信號裕量跌破閾值，都會被誤碼儀立刻捕獲，并記錄為具體的誤碼數（Error Count）和誤碼率（BER）。這是唯一能夠量化線纜在真實物理世界中“存活概率”的硬核手段。核心是通過BER測試得到不同線纜的BER結果，然后得到相對統計分布信息。

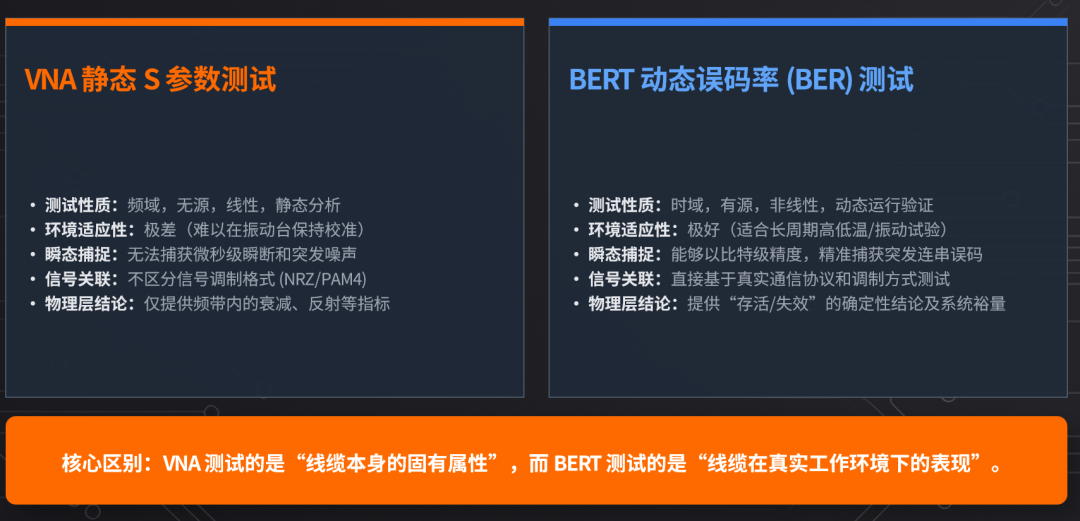

線纜靜態S參數測試與動態誤碼率（BER）測試比對

VNA：測靜態參數（插損、回波損耗、阻抗等），掃描一次要幾秒到幾分鐘，無法實時連續監測。

誤碼儀：比特接比特、連續不間斷地高速傳輸數據，能實時發現線纜在振動、溫度突變、長期工作時出現的微小問題。

中星聯華SL3000A多通道誤碼儀

車載高速線纜測試的終極利器

面對從 GMSL 到 R-LinC 等協議NRZ與PAM4并存、以及單端與差分線纜共存的復雜局面，傳統的消費電子類低速誤碼儀已徹底無法勝任。

中星聯華科技（Sinolink Technologies）推出的 SL3000A 系列高性能串行誤碼儀，憑借多項針對車載場景量身定制的獨特架構設計，成為了當前智能汽車線纜系統級驗證的最佳解決方案。

車載線纜及連接器驗證領域

SL3000A 的核心優勢

支持強大的通道擴展能力（4/8/16通道并發測試）

車載線束系統非常龐大，一臺智能座艙或域控制器后方往往引出數根甚至十余根高速同軸/雙絞線，分別連接四周的攝像頭、雷達與顯示屏。

傳統痛點：傳統誤碼儀通常只有1至2個通道，對一捆包含16根線纜的車載線束進行高低溫或長壽命振動試驗時，需要反復插拔輪流測試，不僅耗時漫長，更無法評估多根線纜并行工作時產生的線束間串?dāng)_（Alien Crosstalk）。

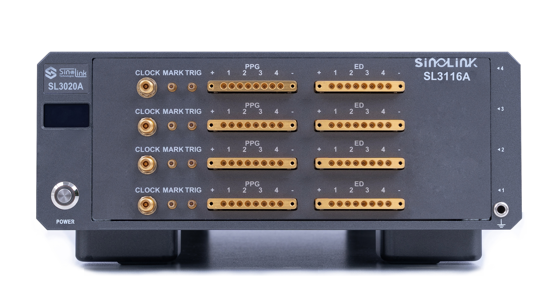

SL3000A 優勢：采用積木式的模塊化設計，單臺主機即可輕松擴展至 4、8 甚至 16 個完全獨立的物理收發通道。這一特性允許測試工程師一次性將整把車載線束接入測試環境，同步進行所有通道的長時間動態誤碼監控，極大地提升了驗證效率，并能真實還原整車線束“滿載運行”時的串?dāng)_環境。

極寬的速率覆蓋與調制兼容

4-32 GBaud 連續可調，NRZ/PAM4全支持

車載協議由于其封閉性和定制化，速率分布極為離散（如 A-PHY 的 16Gbps，GMSL3 的 12Gbps，HSMT 的 12.8Gbps，甚至是某些低速私有協議的 4Gbps 左右）。

傳統痛點：市面上的許多高端誤碼儀專為數據中心設計，其工作頻率被鎖定在極高頻段（如僅支持25G以上），無法向下兼容低頻的車載協議。

SL3000A 優勢：PPG（碼型發生器）和 ED（誤碼檢測器）均內置了先進的寬帶合成技術，支持從 4 GBaud 至 32 GBaud 的完全連續無縫調諧。更為強大的是，它同時原生支持 NRZ 與 PAM4 兩種信號發生與檢測機制。這意味著一臺 SL3000A 即可通吃從前幾代低速 LVDS 到最新一代 R-LinC 32G 的所有車載協議，是一項具有長遠價值的測試資產。

高階ADAS FAKRA同軸線纜定制測試要求

及誤碼儀實施方案

應用背景：某一線造車新勢力正在為其下一代 L3+ 級自動駕駛系統驗證前視 800萬像素攝像頭的高速數據線束。該線束總成由兩段同軸電纜組成，中間通過 Inline FAKRA 連接器對接，總長度達 12米。

協議要求：采用類似 GMSL3 的非對稱單端同軸傳輸，正向視頻流速率要求達到 6GBAUD PAM4 以及6G NRZ。

具體測試要求（Test Specifications）：

動態應力覆蓋：必須在 -40℃ ~ +105℃ 的高低溫快速交變環境，同時施加 3 Grms 的三向隨機振動下進行不間斷測試。

測試時長與置信度：要求進行連續 xx 小時的動態拷機測試，且在此期間證明其整條物理鏈路的誤碼率（BER）嚴于 10-12。

單端直驅高損耗：由于總長 12 米且存在中間連接器，理論總損耗超 25dB。由于測試對象僅為線纜組件（未帶SerDes均衡芯片），測試設備的發送端必須具備超大擺幅直推能力，且必須原生匹配 FAKRA 的單端 50 歐姆接口。

失效捕獲精度：需精準捕獲任何因振動引起的微秒級阻抗瞬變導致的“突發誤碼（Burst Error）”。

中星聯華 SL3000A 的系統級驗證方案與執行步驟

針對上述極其嚴苛的要求，我們采用 SL3000A 多通道誤碼儀制定了如下物理層閉環驗證流程（SOP）：

硬件測試與極簡連接

儀器部署：將緊湊型的 SL3000A 主機直接安放在振動臺與高低溫箱的近端測試架上，使用極短的高頻測試電纜將儀器端口引出。

接口匹配：在上位機軟件中，將 SL3000A 的通道 1 設定為 Single-Ended（單端）同軸收發模式。

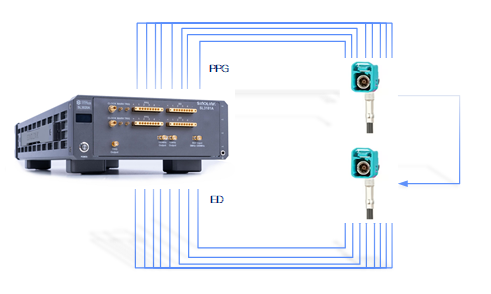

物理連接：將 SL3000A 的 PPG（信號輸出）單端引腳通過精密SMA轉FAKRA轉接頭，接入12米被測線束的一端；將線束另一端的FAKRA接口以同樣方式接入 SL3000A 的 ED（誤碼檢測）單端引腳。被測線纜主體放置于高低溫箱內并固定在振動夾具上。

極限信號激勵與高壓直驅配置

速率設定：在 SL3000A 操作界面將 Baud Rate 精確設置為 6GBaud。

碼型設定：選擇 PRBS15 或 PRBS31（偽隨機二進制序列），模擬最惡劣、含有長“0”長“1”跳變的真實視頻壓縮編碼流。

高壓突破：為了克服 12米同軸線巨大的通道衰減，開啟 PPG 端的高級前饋均衡（TX FFE），通過軟件微調 Pre-cursor 和 Post-cursor 系數，在發送端進行一定程度的預補償（Pre-emphasis），從而保證經過 10-15dB 衰減后，到達 ED 端的可以得到合理的BER結果。

動態多重環境應力并發測試

同步啟動環境測試設備（高低溫箱按照汽車工業標準進行極速循環設定，振動臺開啟寬帶隨機振動譜）。

啟動 SL3000A 的長期誤碼監測（Measurement Start）。

總結

在汽車電子向“中央計算大腦+千兆級高速神經網絡”演進中，無論是 MIPI A-PHY、HSMT 等公有標準的穩步推進，還是私有協議的快速演化，作為這條高速傳輸?shù)幕A(chǔ)載體，車載高速線纜及連接器（FAKRA, H-MTD等）面臨著高頻插損衰減與極端物理環境應力的極限挑戰殺。試圖單純依靠 VNA 掃頻的靜態 S 參數測試來判定線纜良率，無異于盲人摸象，極易將致命的瞬態失效隱患流入整車制造環節。

引入基于真實流量負載、疊加動態環境應力的多通道誤碼率（BER）長期監測體系，已成為高可靠性車載硬件驗證的核心項目。

中星聯華（Sinolink）SL3000A 系列高性能多通道誤碼儀，憑借其 4~32GBaud 連續可調、全覆蓋 NRZ/PAM4 調制以及可容納最高 16 通道并發的緊湊模塊化架構，完美適配當代乃至下一代車載高速線束復雜、多路、高衰減、極端環境測試的核心痛點。它不僅為測試工程師提供了一臺設備，更提供了一套具備量化精度與絕對說服力的物理層根因診斷平臺。
